引言

隨著汽車工業向電動化、智能化和網聯化的加速演進，無線通信技術已成為現代智能網聯汽車不可或缺的神經中樞。車輛不僅需要穩定接入蜂窩網絡（如4G LTE、5G NR）以實現導航、娛樂、遠程控制等基礎功能，更需支持日益復雜的車聯網應用、高帶寬的車載影音娛樂系統以及至關重要的車載軟件OTA（Over-The-Air）更新。這些多樣化的應用場景對車載無線通信模塊的可靠性、性能和魯棒性提出了前所未有的挑戰。

在這一背景下，構建一套覆蓋全面、高效可靠的車載無線通信測試體系，確保車輛在各種復雜網絡環境和極端場景下的穩定連接與數據傳輸能力，已成為保障智能汽車功能安全與用戶體驗的關鍵環節。羅德與施瓦茨公司（R&S）的CMX500 OBT（One Box Tester），作為一款先進的、面向未來的信令無線通信測試平臺，其集成了對4G LTE、5G FR1/FR2、WLAN、NTN（NB-NTN，NR-NTN，LTE-DTC）乃至未來6G技術的全面支持，為車載無線通信的全場景測試提供了強大的技術支撐，不僅滿足當前的測試需求，還充分考慮了無線通信技術未來的發展趨勢。

01CMX500功能概述

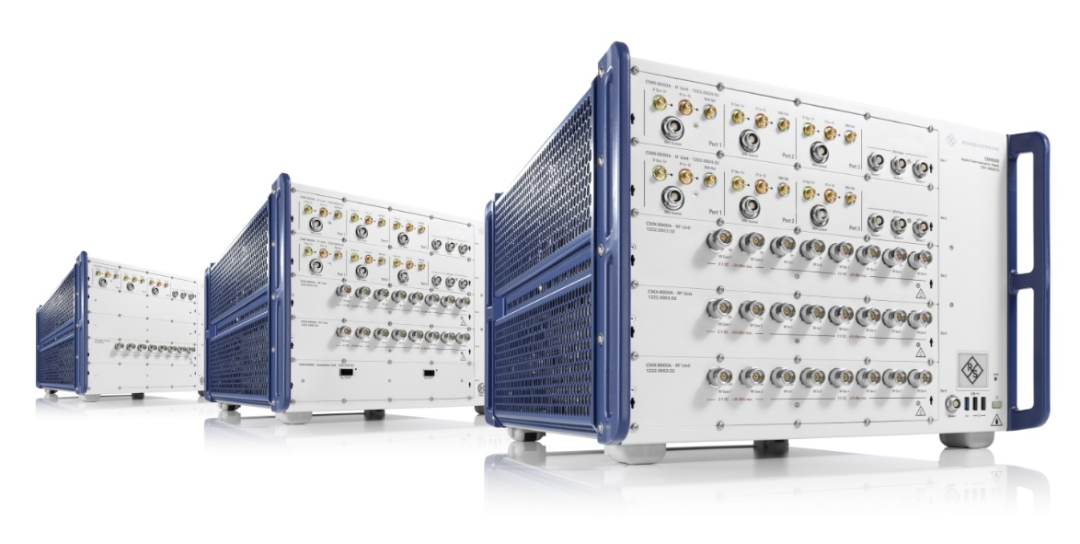

CMX500 OBT 是羅德與施瓦茨公司（R&S） 針對5G測試開發的高性能、一體化、面相未來通信技術發展的信令無線通信測試儀。儀表支持4G、5G、WLAN、NTN、NG eCall以及未來的Wi-Fi 8和6G通信技術。儀表采用了Linux操作系統，安全性高，并通過基于Web的圖形化用戶界面（GUI）CMsquare進行操作，界面美觀，應用靈活。支持根據不同的測試需求進行靈活的硬件配置。

全新設計的射頻硬件：

1) FR1頻率覆蓋范圍400MHz~8GHz；

2) 每塊射頻硬件，包含4個獨立的下行通道，每個下行通道可以支持1GHz的工作帶寬；

3) 射頻硬件的數量可以根據測試需求靈活配置，最多可以配置4塊，最高支持下行16CC載波聚合、64 layer（層）；

4) IF中頻輸出硬件頻率覆蓋范圍4GHz~20GHz，結合上下變頻單元，可以支持最高50GHz的FR2頻率測試，滿足3GPP定義的全部毫米波頻段測試能力。

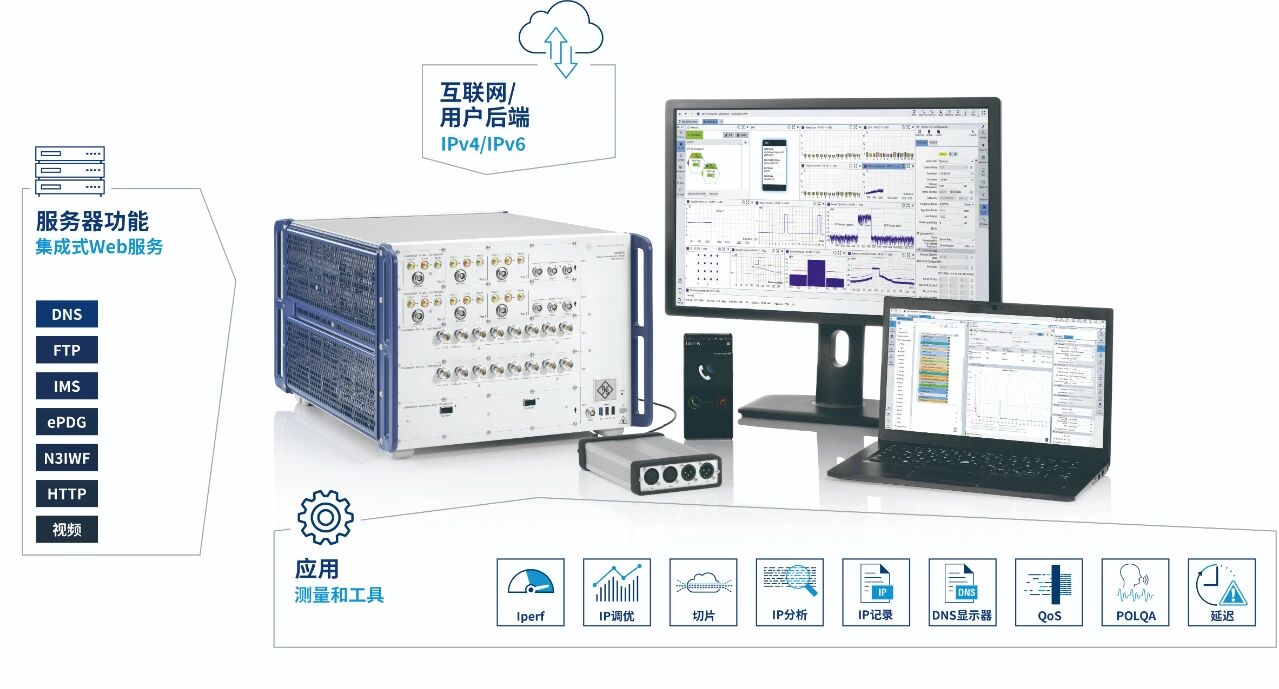

CMX500內置數據應用服務器（DAU），可以支持包括DNS，F(xiàn)TP，IMS，ePDG，HTTP，iPerf、Ping等各類應用場景和服務測試。面向未來的硬件架構設計，性能卓越，最高滿足20Gbps應用層吞吐量測試。充分滿足IMT-2020定義的技術性能要求，以及通信技術未來的發展。同時儀表的服務器還可以連接到外網服務器，滿足如車載軟件OTA更新，網絡安全等應用場景測試。

02基于CMX500的車載無線通信測試方案

CMX500 是一款功能強大的無線通信測試儀（基站信號模擬器），包含接入網和部分核心網的功能。針對車載無線通信模塊測試，CMX500可以用于通信功能測試、通信性能測試以及異常場景測試，以應對多樣化的車載無線通信多樣化的應用場景。

01通信功能測試

通信功能測試（信令連接測試），用于驗證車輛與移動網絡之間的信令交互是否符合3GPP協議，并確保其具備正常網絡接入能力。許多車企的車型面向全球市場，因此必須滿足每個市場的網絡接入功能要求。通過配置關鍵參數，測試儀表可模擬多樣化的網絡環境，用于評估車輛在不同條件下的網絡搜索能力和信令連接能力。

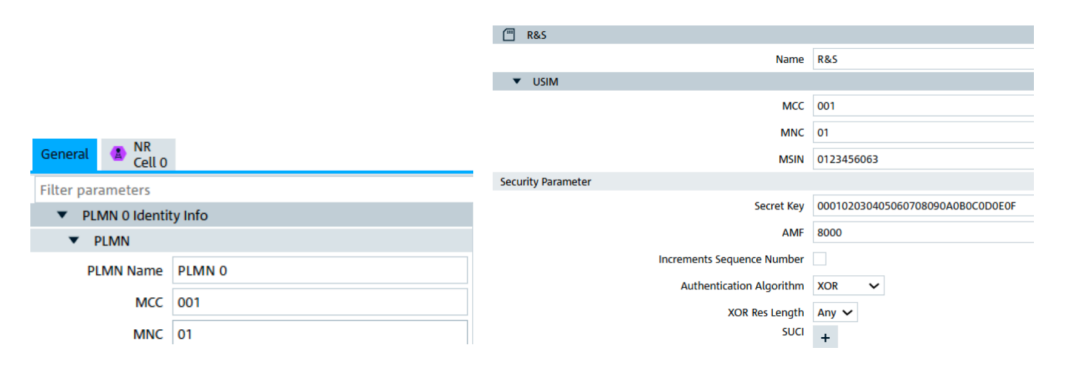

(1)全球網絡模擬：模擬全球不同運營商網絡可以通過配置PLMN（包括MCC國家碼和MNC網絡碼）以及SIM卡中的IMSI參數（同樣包含MCC和MNC）來實現，如下圖所示。在進行此操作時，需要注意同步修改SIM卡的參數信息。另外注意，如果修改為現網的PLMN，會受到現網的干擾，耦合測試需要采用屏蔽環境。

(2)漫游場景模擬：即測試sim卡中的IMSI參數（MCC和MNC）與網絡配置的PLMN不一致的情況。后者操作相對簡化，僅需要修改網絡配置的PLMN參數，模擬用戶攜帶設備出國的漫游場景。雖然這類場景出現概率不高，但是需要確保整車在漫游場景下可以正常搜網和接入。

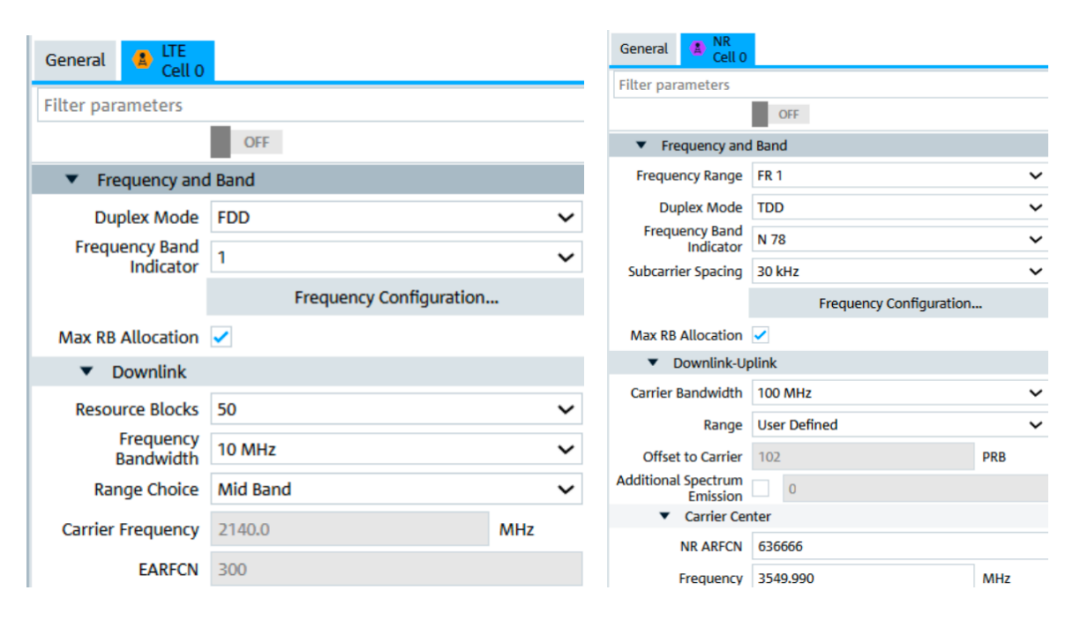

(3)不同頻段測試：對于4G和5G的接入驗證，CMX500支持幾乎所有3GPP定義的頻段及其組合，并隨著3GPP規范的更新不斷演進，以確保全面的接入驗證能力。下圖所示為CMX500 LTE和NR小區參數配置示意圖。網絡提供可以配置的參數比非常多，這里僅提供頻段、頻點、帶寬等最基礎信息展示。

02通信性能測試

在車載無線通信系統全場景測試體系中，通信性能測試是驗證車輛在真實復雜使用環境下連接可靠性與服務質量的核心環節。可以通過調整網絡資源調度等相關參數，對整車的無線通信性能進行全面評估。隨著智能網聯汽車對高帶寬、低時延、多網絡共存能力的需求日益提升，單一功能或靜態環境下的測試已無法滿足研發與驗證要求。為全面評估車載通信模塊在實際運行中的表現，需構建多維度、系統化的性能評估框架。

本章節聚焦通信性能測試，圍繞射頻測試、應用測試與異常場景測試三大核心維度展開。射頻測試作為基礎，用于驗證終端在不同頻段、功率、干擾條件下的物理層性能，確保其符合無線3GPP技術規范；應用測試則從用戶視角出發，評估典型車載應用（如高清影音流、遠程控制和診斷、車載軟件OTA升級）在真實業務負載下的響應效率與穩定性；異常場景測試旨在模擬弱信號、網絡切換失敗、擁塞、干擾等極端或邊緣工況，檢驗系統在非理想條件下的魯棒性與恢復能力。

1、射頻性能測試

射頻（RF）性能測試驗證無線通信終端在真實網絡環境中物理層傳輸能力，是通信性能測試的核心組成部分。射頻性能測試全面評估終端做為發射機和接收機的技術指標，確保其符合3GPP國際標準與運營商準入要求。射頻性能測試主要依據3GPP規范，其中，LTE遵循TS 36.521-1，5G NR依據TS 38.521-1。

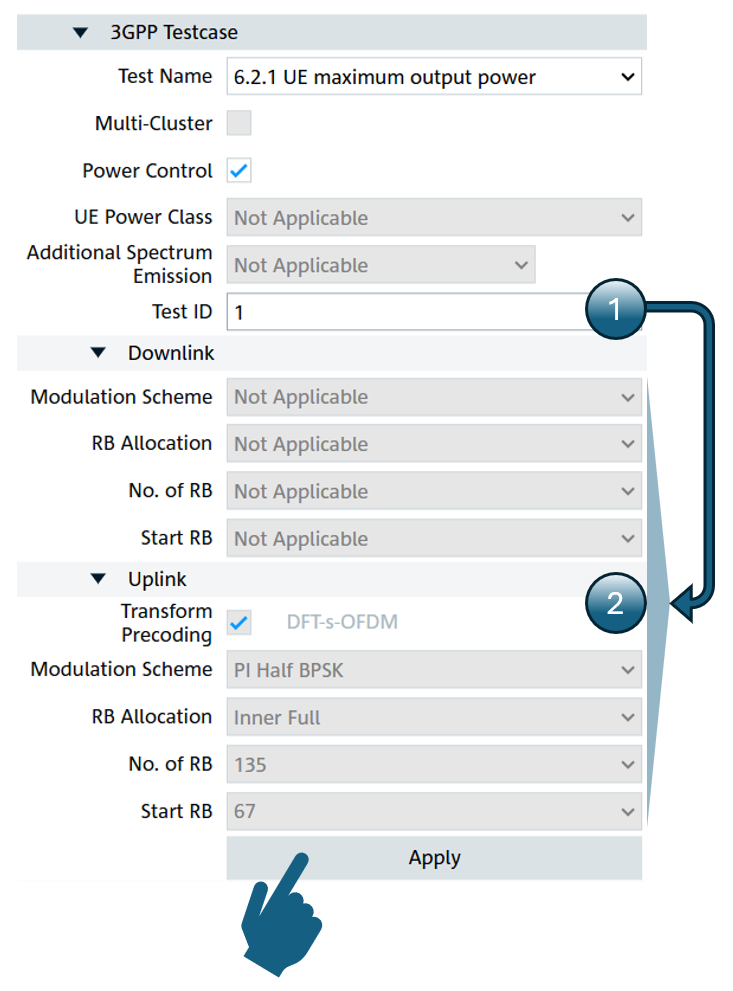

使用CMX500進行手動射頻測試，可以在GUI界面按照射頻測試用例和Test ID進行選擇，相應的資源配置參數會實現自動配置，通過apply應用，如下圖所示。在測量界面就可以獲取測量結果。通過此方法，可以顯著提升手動射頻測試的效率。除了手動測試，CMX500還提供了Sequencer 和RSCN-ATE工具，可以按照3GPP的要求進行射頻自動化測試。

2、音頻質量測試

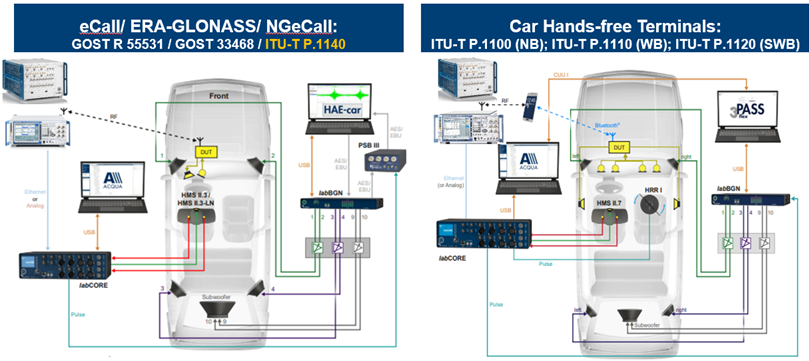

基于CMX500與海德聲科（HEAD acoustics）設備的音頻質量測試方案，已成為當前4G/5G終端設備（含車載終端）語音驗證的主流解決方案。該方案通過集成CMX500的無線通信仿真能力與海德聲科ACQUA軟件的聲學分析能力，實現從信號生成到質量評估的全流程測試。其中CMX500內置的DAU數據應用服務器可以滿足4G VoLTE 和5G VoNR語音/視頻通話測試，通過IP轉發將語音數據流傳輸至海德labCORE+ACQUA系統，執行聲學參數分析（如頻響、失真度、信噪比）及主觀質量評估（POLQA評分）。

該方案整合了CMX500的通信仿真能力與海德聲科的聲學分析技術，為車載無線終端提供了覆蓋研發到量產的全周期音頻測試解決方案，可滿足ITU-T P11xx系列規范的測試要求。

3、物理層數據傳輸性能測試

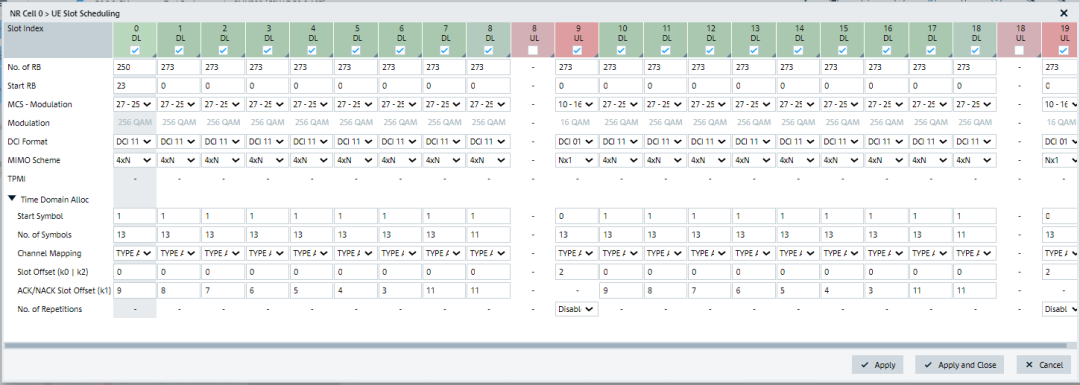

物理層吞吐量能力是各類應用場景測試的基礎，在進行應用場景測試前，需確保物理層吞吐量達到預期指標。通過修改物理層資源調度，測試其極限吞吐量性能。下圖是NR TDD模式，上下行時隙配比（占空比）1:8資源配置示例。

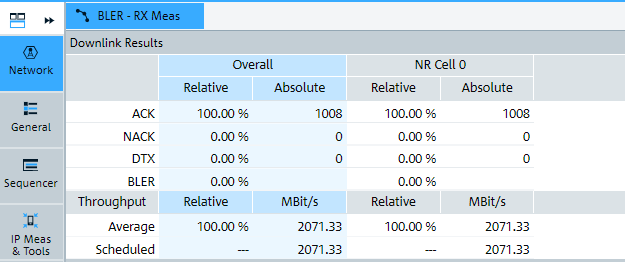

下圖對應NR SA n78單載波物理層極限數據速率實測結果，實測結果2.07Gbps。

針對物理層數據傳輸性能測試，CMX500不僅支持手動測試，還可配合Sequencer或RSCN-ATE軟件還可以實現吞吐量的自動化遍歷測試，覆蓋多種頻段組合，可以顯著提升吞吐量測試的效率。

4、應用層數據傳輸性能測試

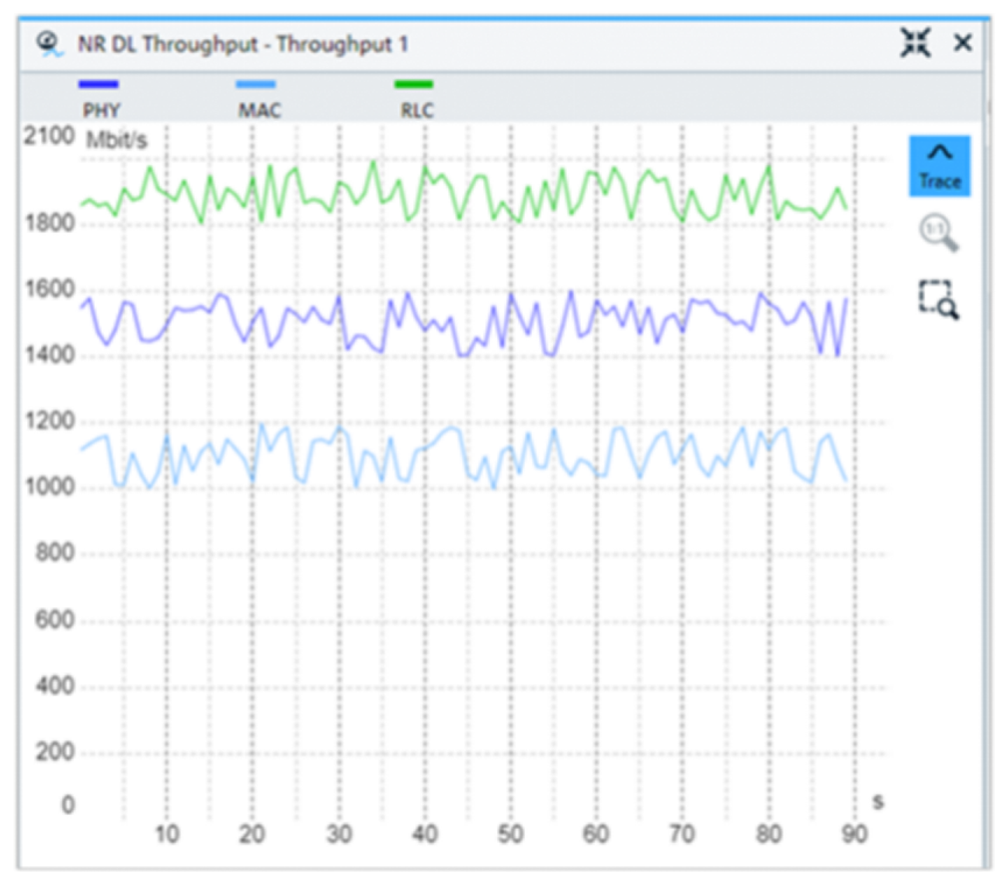

在完成物理層的數據傳輸性能驗證后，可以利用CMX500內置數據應用服務器（DAU，Data Application Unit）提供的FTP、iPerf等服務進一步驗證應用層數據傳輸性能。儀表的統計工具可以覆蓋從物理層、MAC層到應用層的端到吞吐量測試能力，幫助數據傳輸性能和穩定性的驗證，以便及時發現和解決潛在問題。CMX500內置的DAU可以支持最高20Gbps的端到端應用層數據傳輸，可以充分滿足當前的測試需求以及未來無線通信技術的發展。

5、連接外部服務器

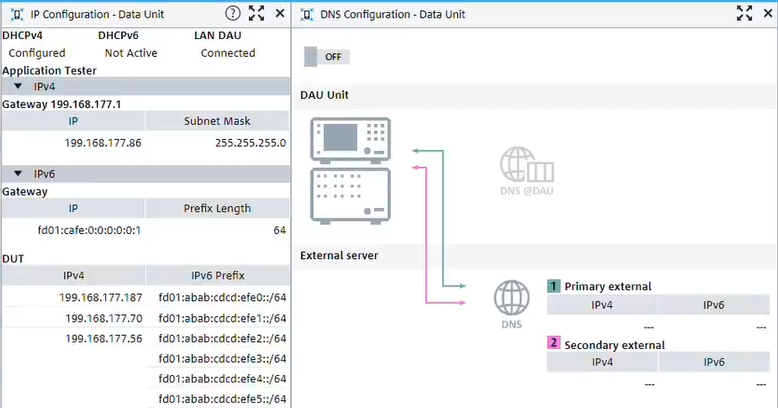

CMX500的DAU數據應用服務器具備連接外部服務器的能力，在進行特定的數據應用場景測試（如車載軟件的OTA下載和網絡安全）時，此功能尤為重要。下圖展示了儀表通過路由器連接外部服務器后獲取的IP狀態信息。

通過此功能，測試人員可以將CMX500連接到如車載云端服務器，以滿足高帶寬車載影音娛樂系統以及車載軟件OTA升級，幫助評估包括從物理層到應用層數據下載速率、延遲和丟包率等多個關鍵指標。通過實時監測這些性能指標，能夠識別潛在的瓶頸和問題，從而為車載數據應用場景測試提供有效支撐。

OTA更新技術，最早應用于手機領域，通過無線網絡實現軟件更新，隨著手機行業蓬勃的發展，OTA更新技術應用進入爆發期，也為汽車行業提供了技術參考。而汽車OTA更新技術，最早誕生于特斯拉，2010年，Model S首次實現了整車OTA升級，成為汽車OTA更新技術應用的里程碑。隨后，主機廠開始主導整車OTA更新能力建設。伴隨我國電動車的發展，整車OTA更新技術已經被廣泛應用和消費者接受，市場覆蓋率也以前所未有的速度迅速普及?？梢哉fOTA更新技術貫穿于車企從研發，生產到售后全生命周期。

車載軟件OTA更新測試，可以存在多種分類方法。從通信角度可以劃分為功能測試、性能測試以及異常場景測試。相比真實現網條件下測試，在實驗室仿真網絡測試存在如下優勢：

1）降低成本：基于真實網絡的測試，需要車輛和測試人員在各類的網絡環境下進行測試。如果測試遇到問題，問題復測、驗證都需要耗費大量的時間和人力投入。如果問題點在外地，甚至是海外，更是如此。因此，如果可以在實驗室內滿足測試需求就可以大大降低時間和人力的成本。

2）靈活高效：在實驗室仿真網絡環境下，可使用儀表快速構建模擬不同的外場網絡測試場景，支持反復驗證測試，方便問題的分析、定位以及復測。

3）方便擴展：基于此網絡環境，還可以進行測試場景的擴展遍歷，同時還可以構建一些異常場景，實現充分驗證和測試。

除此之外，車載網絡安全測試同樣需要基于連接外部服務器的功能，可以將DAU與一部PC建立連接，PC上運行包含如端口掃描等安全測試工具（第三方），車機與CMX500建立通信后，通過安全測試工具進行測試，滿足車載網絡安全認證測試需求。基于CMX500網絡安全測試方案被眾多檢測機構采用。

6、IP數據分析

CMX500的DAU具備“IP Analysis”數據分析功能，可用于捕獲和分析網絡流量，提供關于網絡性能及應用行為的深入洞察。通過此功能，測試人員可以獲取關鍵的統計數據，包括數據流通信的源IP地址、目標IP地址及其所屬國家、FQDN（完全合格域名）解析結果、通信端口號和數據流的加密狀態等。

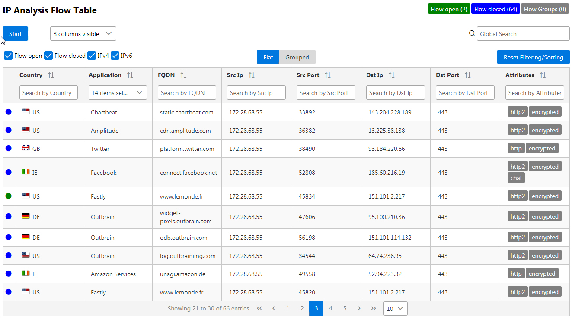

這些信息對于全面評估網絡性能至關重要。源/目標IP地址的分析有助于識別數據流的來源和去向，了解網絡的使用情況；FQDN解析提供域名與IP地址的映射關系，輔助分析網絡請求的有效性和響應速度；通信端口號的監測揭示不同應用之間的流量分布；數據流加密狀態則是評估數據安全性的關鍵指標。下圖為IP分析演示示意圖。

由于車載數據應用需要連接到真實的云端服務器，通過綜合分析這些統計數據，測試人員能夠識別潛在的網絡瓶頸和應用性能問題，進而優化應用設計。這種深入的IP數據分析不僅提升了測試的準確性，也為后續的故障排查和性能優化提供了有力支持。

7、QoS服務質量測試

在真實網絡環境下，無線通信過程常會面臨復雜的信道條件，即非理想的數據傳輸場景。CMX500提供了強大的QoS監測功能，可模擬非理想網絡條件下的性能指標（如丟包率、延遲和抖動）。這一能力對于確保關鍵應用在OTA更新或其他高負載情況下的穩定性尤為重要。

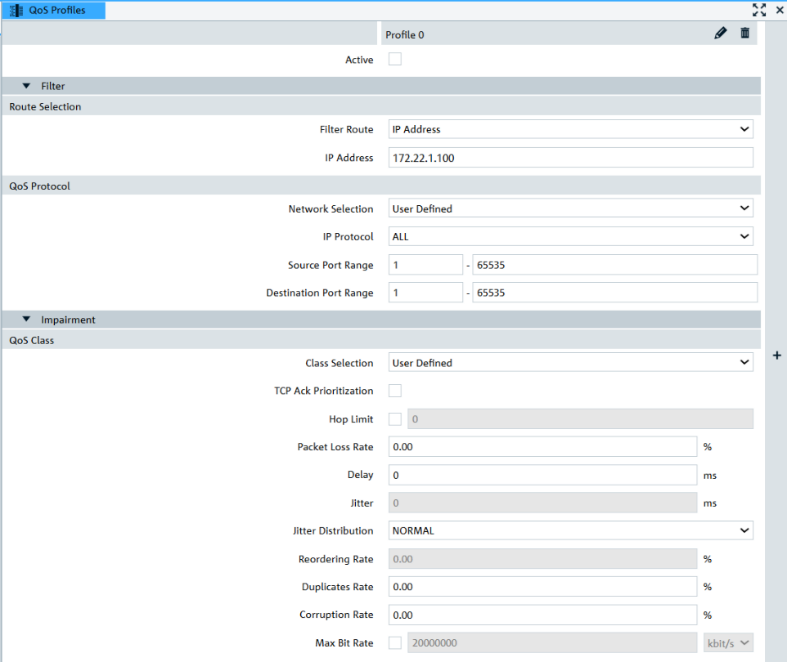

在CMX500的“Global Service – QoS”窗口中，用戶可以便捷地進行QoS配置，模擬不同類型的流量及其優先級的設置，針對時延、抖動和丟包等級進行參數設定，以模擬不同場景下的通信質量，并實時監控其QoS指標。如下圖所示。

通過以上的配置，工程師可以驗證在各種網絡條件下不同應用場景仿真測試，保障車輛的關鍵應用始終保持高效和穩定的運行，驗證其它應用的性能是否受到影響。這種全面的QoS監測和管理能力，確保用戶在使用車輛時獲得最佳體驗。

8、AWGN及Fading場景測試

CMX500作為一款高性能無線通信測試儀，可以支持AWGN（Additive White Gaussian Noise 加性高斯白噪聲）和Fading（衰落）場景的模擬?？梢阅M在不同信道條件下，對終端（車載T-box）性能的影響。

AWGN是無線通信中常見的一種噪聲模型，用于模擬信號再傳輸過程中受到隨機噪聲干擾。AWGN測試的主要目的是評估系統在不同信噪比（SNR）條件下的性能。

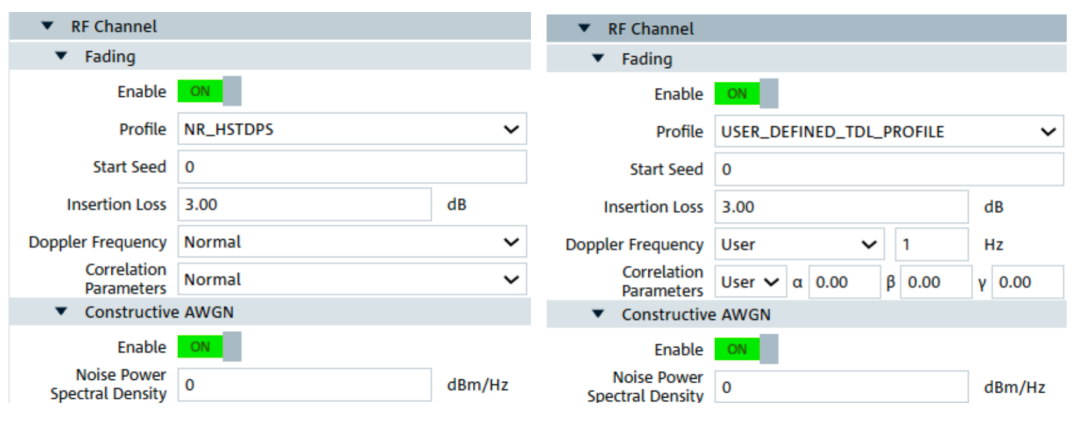

無線信號在傳播過程中，受多徑效應等因素影響，信號強度會發生變化，即所謂的衰落場景。CMX500支持模擬多種衰落場景，包括3GPP協議定義的及用戶自定義衰落模型。具體配置如下。

通過模擬和調整AWGN和Fading的配置，可以測試車輛的關鍵性能指標，如誤碼率、數據傳輸速率和接收靈敏度，延遲等。幫助研發人員評估車輛在非理想信道條件下的穩定性和可靠性，為后續車輛通信能力的設計、開發和優化提供了強有力的保證。

9、車載軟件OTA更新測試

OTA更新技術，最早應用于手機領域，通過無線網絡實現軟件更新，隨著手機行業蓬勃的發展，OTA更新技術應用進入爆發期，也為汽車行業提供了技術參考。而汽車OTA更新技術，最早誕生于特斯拉，2010年，Model S首次實現了整車OTA升級，成為汽車OTA更新技術應用的里程碑。隨后，主機廠開始主導整車OTA更新能力建設。伴隨我國電動車的發展，整車OTA更新技術已經被廣泛應用和消費者接受，市場覆蓋率也以前所未有的速度迅速普及?？梢哉fOTA更新技術貫穿于車企從研發，生產到售后全生命周期。

車載軟件OTA更新測試，可以存在多種分類方法。從通信相關的功能和性能角度可以劃分如下：

1) 通信功能測試：驗證車機與網絡之間的網絡連接基礎功能。

2) 通信性能測試：評估理想信道和非理想信道條件下，與數據傳輸相關的各項測試。

3) 異常場景測試：模擬各類異常場景下對于OTA數據傳輸?shù)挠绊憽?/p>

那么上述的功能、性能和異常場景測試與上文中描述的內容直接對應。

大部分情況下，OTA更新測試需要在真實現網條件下進行測試。相比之下，實驗室仿真網絡測試存在如下優勢：

1）降低成本：基于真實網絡的測試，需要車輛和測試人員在不同的網絡環境下進行測試。如果測試遇到問題，問題復測、驗證都需要耗費大量的時間和人力投入。如果問題點在外地，甚至是海外，更是如此。因此，如果可以在實驗室內滿足測試需求就可以大大降低時間和人力的成本。

2）靈活高效：在實驗室仿真網絡環境下，可使用儀表快速構建模擬不同的外場網絡測試場景，支持反復驗證測試，方便問題的分析、定位以及復測。

3）方便擴展：基于此網絡環境，還可以進行測試場景的擴展遍歷，同時還可以構建一些異常場景，實現充分驗證和測試。

03異常場景測試

車載無線通信終端（T-box）在通信過程中，可能遭遇多種異常場景。從通信的角度，可能源于網絡的問題，也可能源于車載T-box問題。針對這些異常場景，如果在實驗室內可以仿真發生問題的網絡環境，那么可以大大節省分析、驗證、解決時間和人力成本，還可以實現測試的一致性。

異常場景測試旨在評估車輛在網絡異常情況下的魯棒性（Robustness）。CMX500 可模擬多種異常場景，例如信號丟失、弱信號、網絡拒絕（含原因值）、網絡切換失敗等。針對這些異常場景，我們可以直接在儀表GUI界面完成功能驗證測試，也可以調用運行Sequencer測試腳本實現批量化自動化測試。

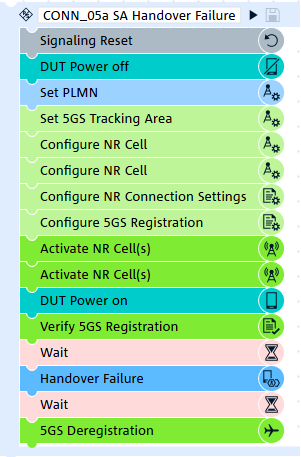

下圖展示了一個網絡切換失敗的Sequencer測試腳本示例。Sequencer采用圖形化、模塊化的設計，腳本直觀，易用。此外R&S還提供了豐富的的Sequencer測試腳本包，覆蓋各類特性和應用場景，可滿足客戶差異化的測試需求。

通過以上異常場景的模擬，CMX500 可以有效地評估各類車載數據應用場景成功率和恢復能力，保證車輛在各種異常場景恢復后繼續更新。確保車輛在不同網絡條件下的可靠性和性能。。

結語

CMX500 信令無線通信測試儀是一款功能強大、靈活可靠的測試平臺，可滿足現代無線通信系統的多樣化測試需求。CMX500 在車載無線通信測試中發揮著至關重要的作用。通過功能測試、性能測試（射頻、音頻、數據傳輸、QoS等）以及異常場景測試，CMX500構建了一個端到端的全面測試平臺，可有效評估和驗證車載無線通信的各個層面。該平臺為車載無線通信測試提供了強有力的支撐，顯著提升了測試的全面性與效率，確保車輛在實際使用中的可靠性和性能。
