前言

今天我們就來分享一下常用的電子元器件里的：電阻。

電阻基本知識

電阻( Resistor Resistor)是所有電子電路中使用最多的元件。電阻的主要物理特征是變電能為熱能，電流經過它就產生熱能。電阻在電路中通常起分壓分流的作用，對信號來說，交流與直流信號都可以通過電阻。

電阻上吸收的能量與時間區間相關，通常把電阻吸收的電能說成電阻消耗的電能。與此相應，把電阻吸收的功率也說成電阻消耗的電能。

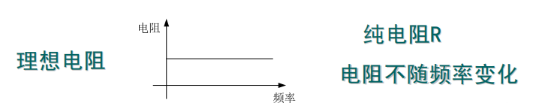

實際電阻元件在低頻和聲頻下除電阻R外，還有一定的電感L和電容C，它們對電阻的影響稱做殘量。

電阻時間常數的性質一般隨電阻值的大小而有所不同。低電阻元件的時間常數多呈感性，高電阻元件則呈容性。

電阻的作用

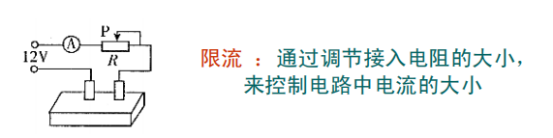

第一個作用就是限流

U=IR，U恒定 R改變電流也會改變。

然后就是分壓和分流

串聯分壓不分流，電流不變、假設我們的燈泡是個3V燈泡，我們只有12V電池，直接接入燈泡就會燒毀，這個時候就可以串聯電阻來進行分壓。要分多少電壓呢，分出來9V，這個我們是知道的，流過燈的電壓是3V，電阻是10歐，所以電流是0.3A，需要串聯的電阻自然就計算出來了，30歐。

然后就是分流

并聯分流不分壓，原理都是一樣的。

電阻還有將電能轉化為內能的作用 ：電流通過電阻時，會把電能全部或部分轉化為內能。用來把電能轉化為內能的用電器叫電熱器。

如電烙鐵、電爐、電飯煲、取暖器等等

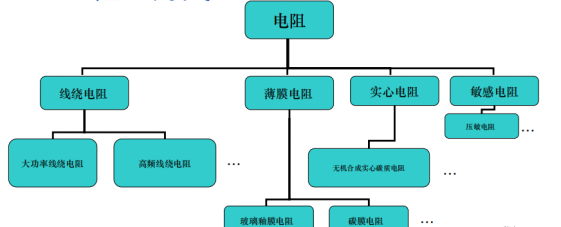

電阻的分類

電阻大致可以分為以下幾類

1、線繞電阻器：通用線繞電阻器、精密線繞電阻器

2、薄膜電阻器：合成碳膜電阻器、金屬膜電阻器、金屬氧化膜電阻器、化學沉積膜電阻器、金屬氮化膜電阻器。

3、實心電阻器：有機合成實心碳質電阻器。

4、敏感電阻器：熱敏電阻器、光敏電阻器、力敏電阻器、氣敏電阻器、濕敏電阻器。

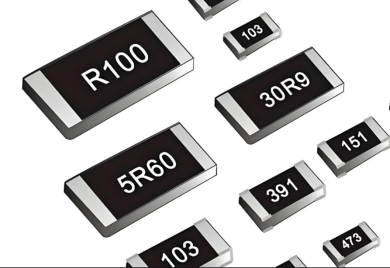

貼片電阻

片狀電阻是金屬玻璃鈾電阻的一種形式，它的電阻體是高可靠的釕系列玻璃片狀電阻是金屬玻璃鈾電阻的一種形式，它的電阻體是高可靠的釕系列玻璃鈾材料經過高溫?zé)Y(jié)而成，電極采用銀鈀合金漿料。體積小，精度高，穩定 鈾材料經過高溫?zé)Y(jié)而成，電極采用銀鈀合金漿料。體積小，精度高，穩定性好，由于其為片狀元件，所以高頻性能好。這就是在一些高頻電路中，為什么都選擇貼片電阻不選擇直插電阻的原因。

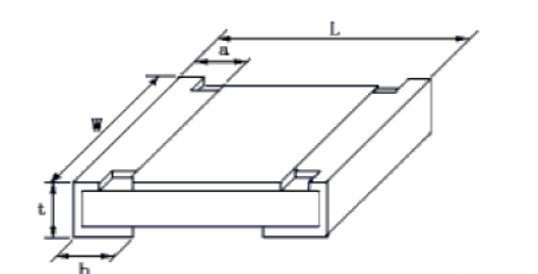

貼片電阻的規范、尺寸、封裝

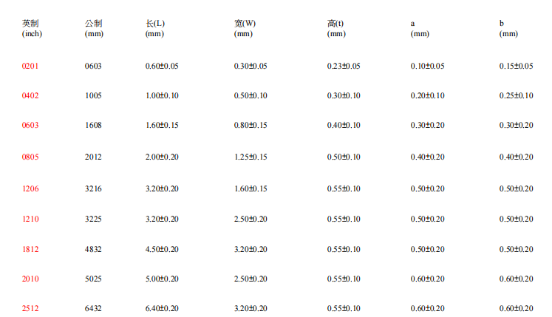

貼片電阻常見封裝有9種，用兩種尺寸代碼來表示。一種尺寸代碼是由4位數字表示的EIA( EIA(美國電子工業協會))代碼，前兩位與后兩位分別表示電阻的長與寬，以英寸為單位。我們常說的0603 0603封裝就是指英制代碼。另一種是米制代碼，也由4位數字表示，其單位為毫米。下表列出貼片電阻封裝英制和公制的關系及詳細的尺寸.

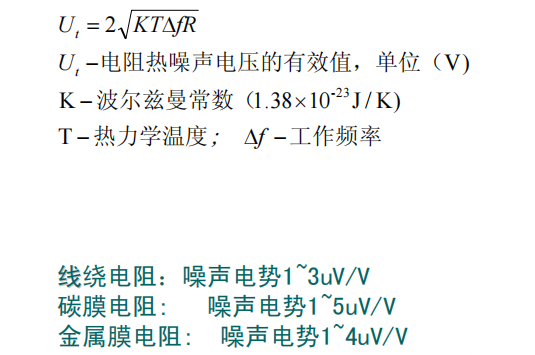

噪聲：

產生于電阻器中的一種不規則的電壓起伏，包括熱噪聲和電流噪聲兩部分，熱噪聲是由于導體內部不規則的電子自由運動，使導體任意兩點的電壓不規則變化。

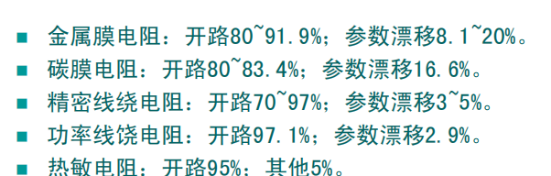

電阻的失效

由以上可以看出，電阻失效主要是開路，所以不會對電路 其它部分或元器件造成損壞。

總結

貼片電阻使用時應注意：烙鐵頭要尖細，直徑小于3mm 3mm，烙鐵加溫度在219~240 219~240攝氏度，烙鐵頭不要直接接觸陶瓷基片，否則容易損壞電阻。

◆特點及用途

⊙溫度系數小、電流噪聲小

⊙抗潮濕、抗氧化、過負荷能力強、長期工作穩定

⊙使用溫度范圍寬

⊙可提供各種引線成形產品

大功率線繞電阻器用途廣泛，在電源設備、開關電源、UPS、功率放大器、繼電器等電子產品的電氣壽命測試方面，以及線切割機、電火花機、整流機、儲能焊機、碰焊機、電梯、逆變焊機、變平器、大型機床、超聲設備、生產線設備、大中型機器儀表等控制電路中都有應用。
