在運動控制領域，精度往往是項目成功的關鍵。許多工程師在調試中可能會發現，即使選擇了優質的步進電機，系統的運行仍然不夠平滑或存在微小振動。這時，微步設置的優化可能成為解決問題的突破口。今天，我們就來客觀探討一下 Trinamic 芯片的微步設置如何影響系統精度，并為大家介紹幾款在實際應用中表現良好的芯片型號。

微步設置：精度的“調節器”

步控制是一種將步進電機每個整步進一步細分為多個小步的技術。這種細分讓電機的轉動角度更小，運動軌跡更接近連續旋轉，從而在理論上獲得更高的位置分辨率和更平穩的運行效果。

微步級別的提高，例如從整步切換到1/16微步或1/256微步，通常能夠帶來兩方面可感知的改善：

1

運動平滑性顯著提升

電機運行時的振動和噪音可得到有效抑制。

2

位置分辨率提高

這使得系統能夠進行更精細的位置控制，對于需要精準定位的應用尤為重要。

然而，精度的提升并非簡單地與微步倍數呈線性關系。實際效果會受到電機本身的特性、機械系統的負載、驅動芯片的性能以及電流控制算法等多重因素的共同影響。

選擇微步級別需要結合實際應用進行權衡：

中低微步（如1/16、1/32）：在多數通用自動化設備中，這已經能夠提供良好的平滑性和足夠的精度，同時兼顧了系統的響應速度和控制復雜度。

高微步（如1/128、1/256）：適用于對運動噪聲、平滑度及低速穩定性有嚴格要求的場景，例如精密儀器、醫療設備或高端消費電子產品。但需要注意，過高的微步在高速運行時可能對芯片和電機提出更高要求。

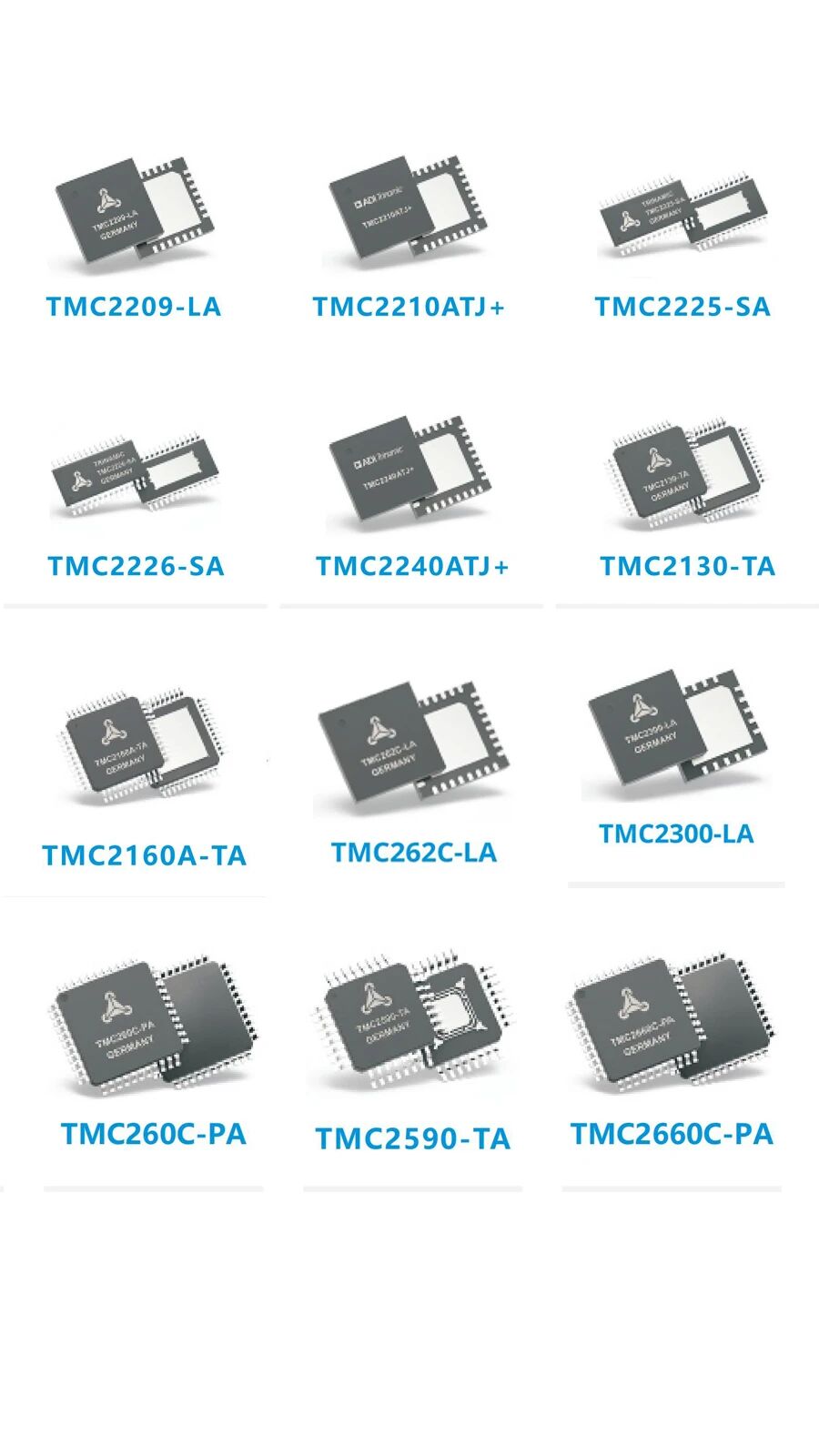

Trinamic 驅動芯片

1

TMC2209

這款芯片以其優秀的靜音驅動性能而受到青睞。它集成了 StealthChop2 斬波模式，在低中速范圍內能實現幾乎無聲的運行。其簡單的UART接口和內置的微步插值功能，使得在保持外部脈沖頻率不變的情況下，也能獲得更高的內部微步分辨率，有助于提升運動平滑度。

2

TMC5160

作為一款高性能的電機驅動控制器，它不僅提供了高達1/256的微步細分能力，還集成了位置、速度、扭矩的閉環控制功能。其內置的運動控制器和高級微步處理技術，使其在對動態性能和精度都有要求的復雜應用中，例如3D打印、小型CNC機床等，成為一個有力的選擇。

3

TMC2130

這是一款帶有SPI接口的智能驅動芯片，允許用戶靈活配置微步級別和各種保護功能。它的 StallGuard 技術可以在無需機械傳感器的情況下檢測電機堵轉，對于需要可靠性和精準力控的應用很有幫助。

4

TMC5130

將強大的運動控制引擎與緊湊的封裝相結合。它同樣支持高微步分辨率，并且其內置的斜坡發生器可以簡化主控制器的編程負擔，適合于空間有限且需要復雜運動規劃的場景。

這些芯片的共同特點在于，它們并非單純提供高的微步細分能力，更重要的是通過先進的電流控制算法、振動抑制技術和豐富的診斷功能，確保在高微步下也能實現穩定、可靠的性能輸出，從而將微步帶來的理論精度潛力更充分地轉化為實際應用效果。

微步設置的實際應用考量

為了發揮微步效果，關注以下幾點

匹配電機參數：確保驅動芯片的電流設置與電機額定電流相匹配，這是實現精確微步控制的基礎。

關注低速平穩性：高微步設置對于改善低速爬行現象通常效果明顯。如果您的應用涉及極低速度下的平滑運動，可以優先嘗試提高微步級別。

系統驗證：最終的精度是機械、電機、驅動和控制軟件共同作用的結果。建議在原型階段進行實測，根據實際軌跡精度、振動和噪聲情況來最終確定最適合的微步設置。

結語

總的來說，微步設置是優化步進電機系統精度和平滑度的一個有效工具，而 Trinamic 系列芯片為此提供了堅實且靈活的技術實現平臺。通過理解其原理，并結合像TMC2209、TMC5160、TMC2130、TMC5130等芯片的具體特性，工程師可以更從容地應對不同應用場景下的運動控制挑戰。
