本次給大家?guī)砹艘粋€新東西：一個PCB板子。我們要做一個小實驗分享給大家：CAN總線的解碼，接下來會用到這塊板子發出一個CAN信號進行解碼

本次實驗會用到的一些設備：探頭、PCB板、示波器

演示過程

首先給大家說一下：CAN總線是一種串行通信協議，主要用在汽車領域，目前也延伸到其它行業，比如傳播行業、自動化工業等

CAN總線有CAN HIGH和CAN LOW兩根線

本次我們測量用的是CAN HIGH和D，如果大家想測量CAN HIGH和CAN LOW，可以用差分探頭

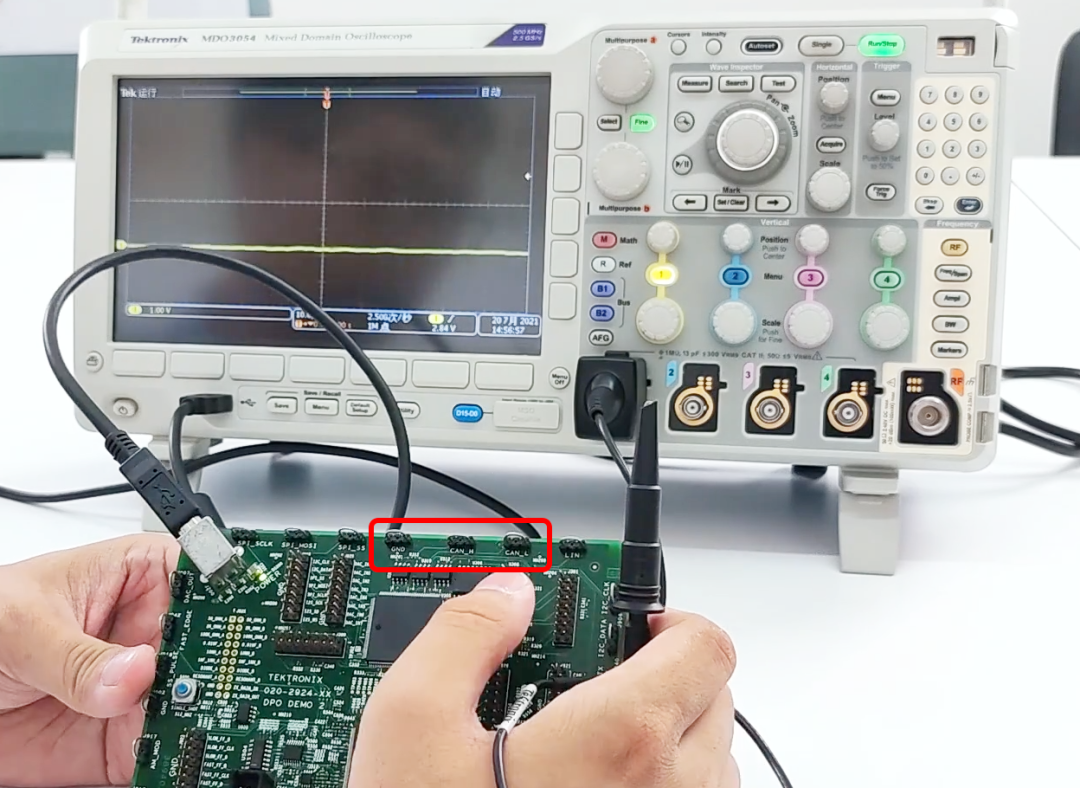

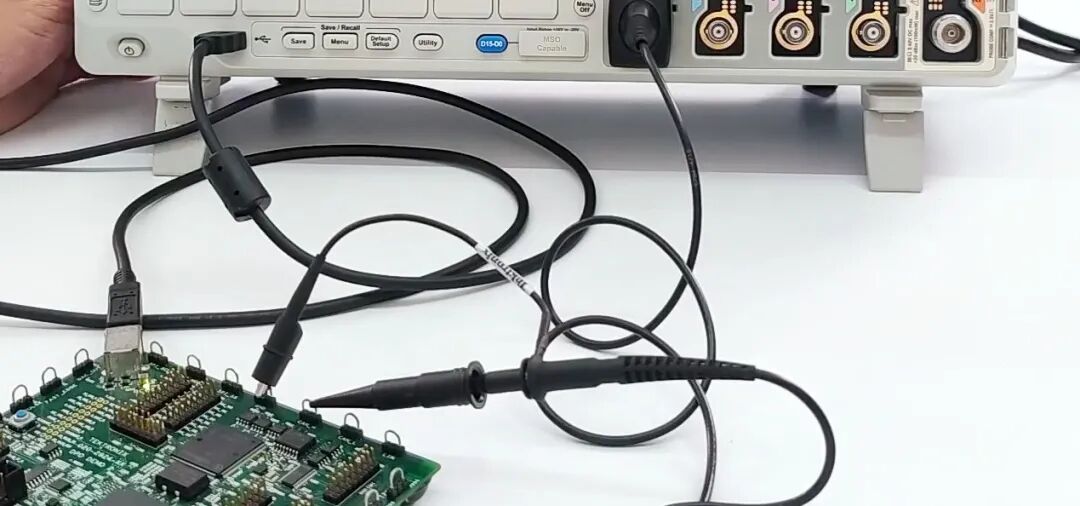

首先，接上線：示波器的探頭，然后接D，大家可以看到屏幕上已經出現了波形

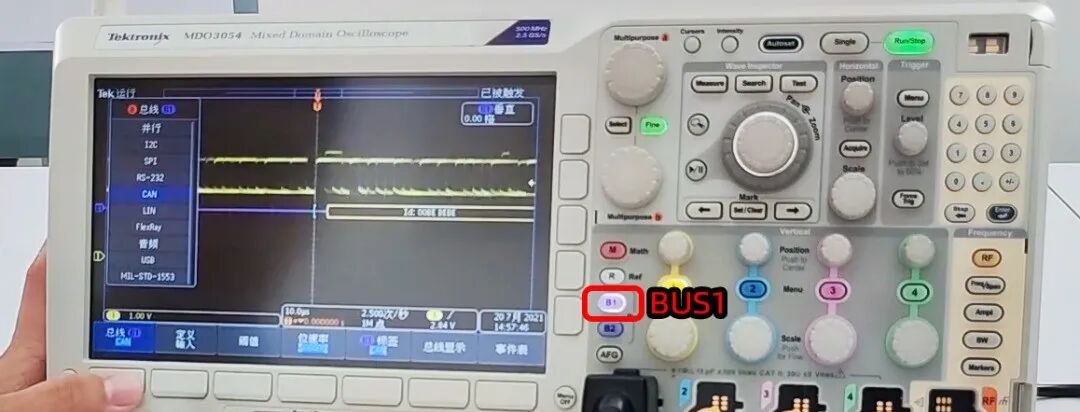

CAN總線：屏幕上這里有一個BUS，按一下BUS1，調節為CAN總線的解碼

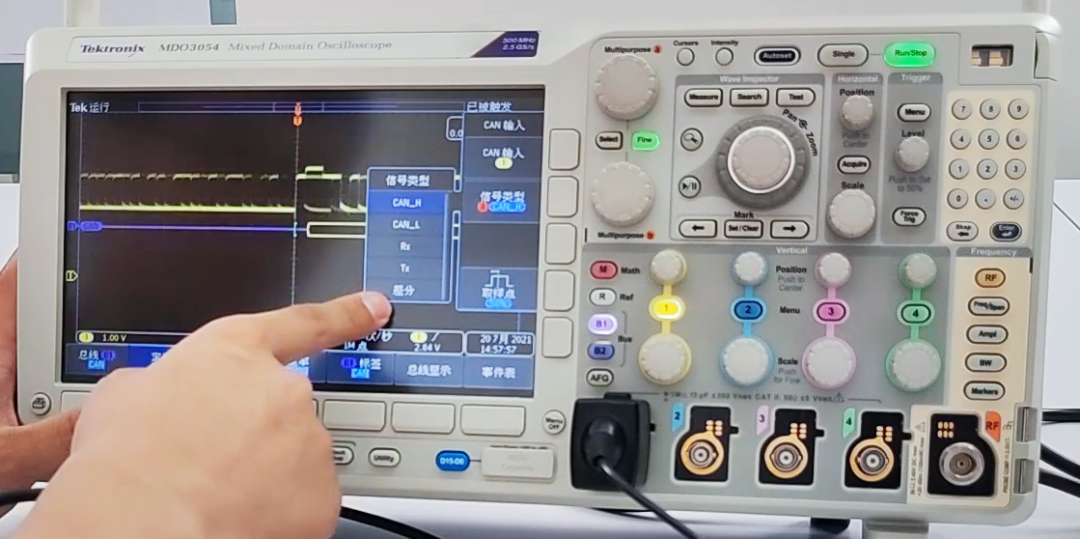

定義輸入：CAN輸入通道一，信號類型是CAN HIGH，下面可以看到差分

設置閾值

設置位速率：如果大家測CAN信號不知道如何設置它的位速率，這里有一個小方法：

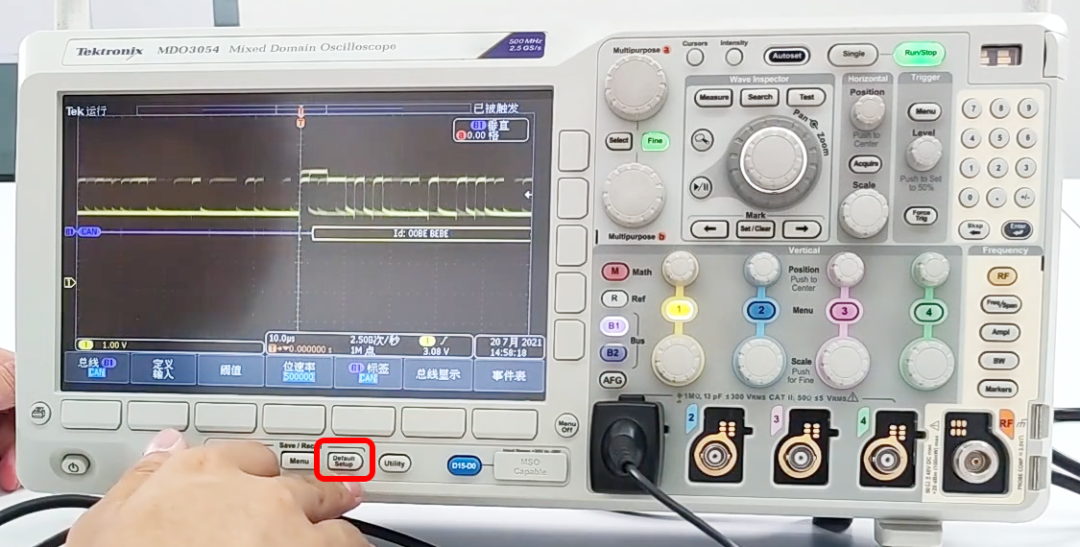

1.按一下default

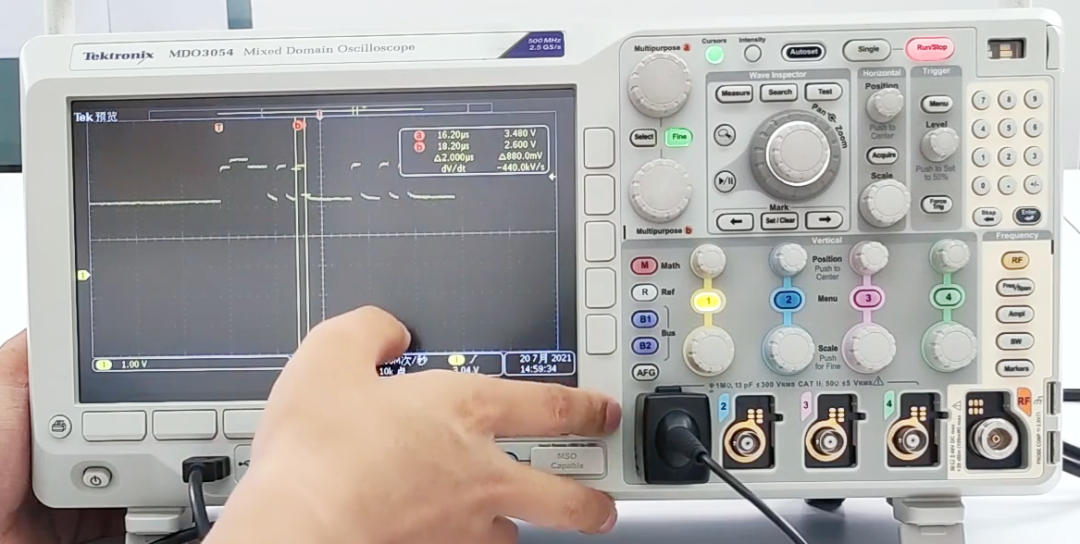

2.找到CAN總線的波形，打開光標按鈕，量取最小的脈寬，通過脈寬來計算它的位速率

3.大家可以看到，我們現在測量的是一個2微秒的脈寬，計算下來是500k的位速率

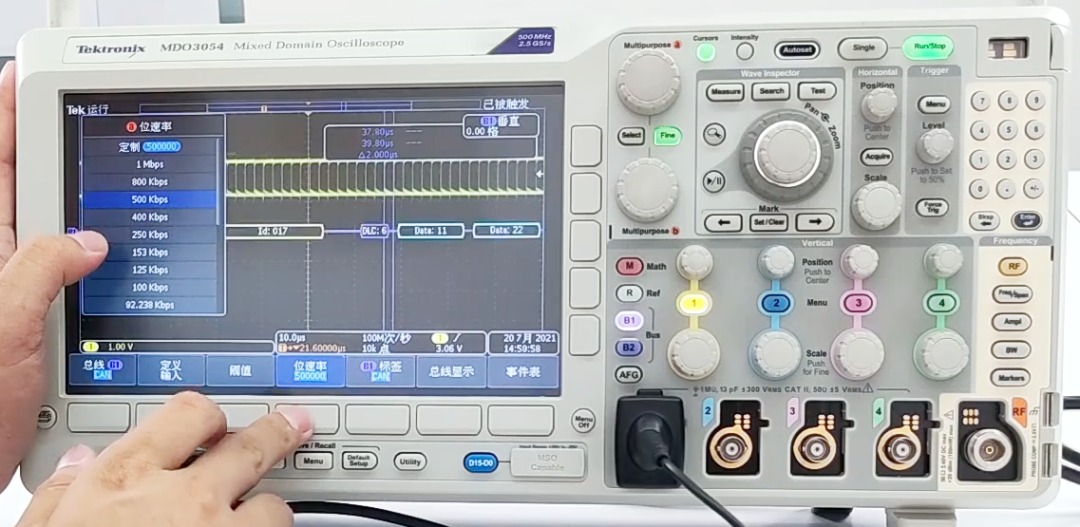

返回測量，將位速率設置為500k

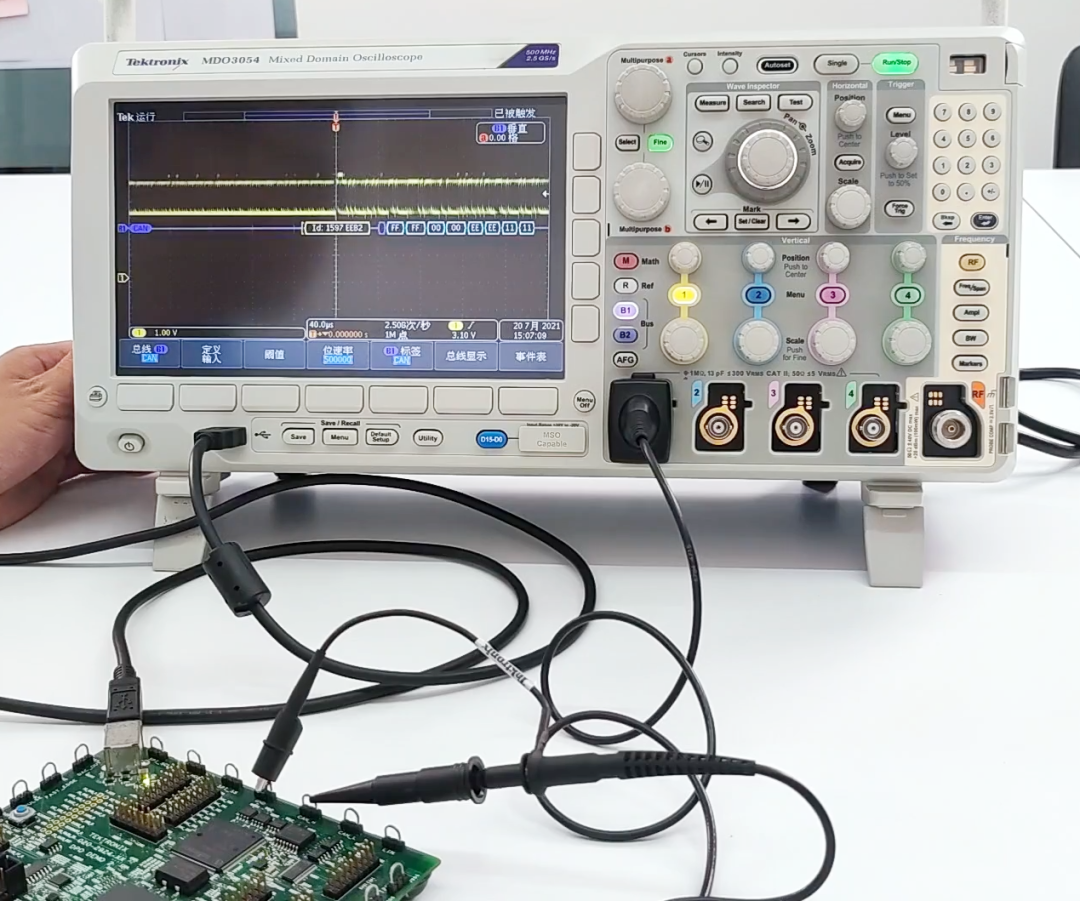

屏幕上可以看到CAN總線已經解碼了

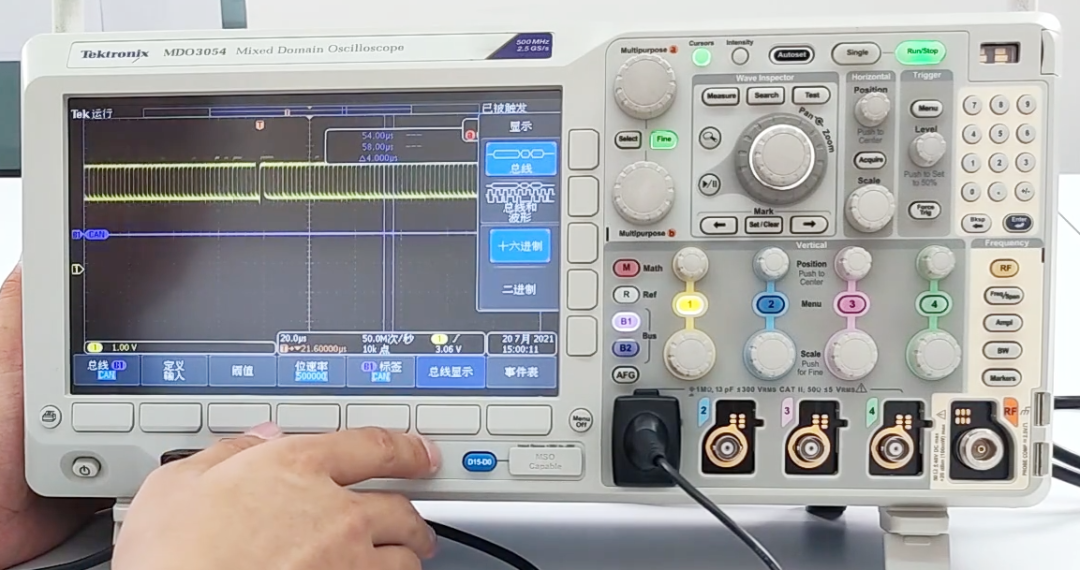

這個位置是CAN總線顯示和十六進制、二進制，根據自己的需求來選，我們選十六進制

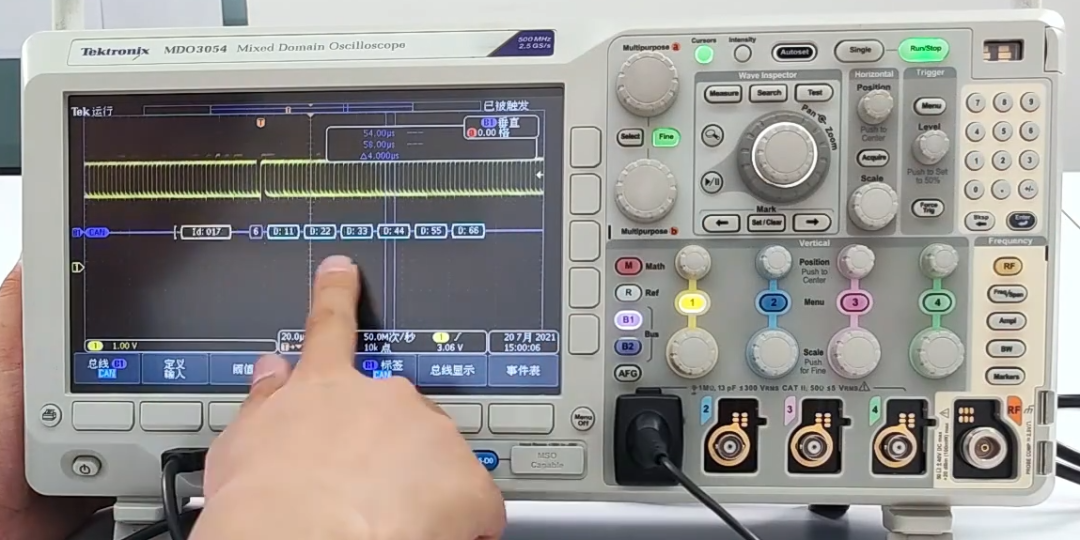

這里可以看到CAN總線已經解碼出來

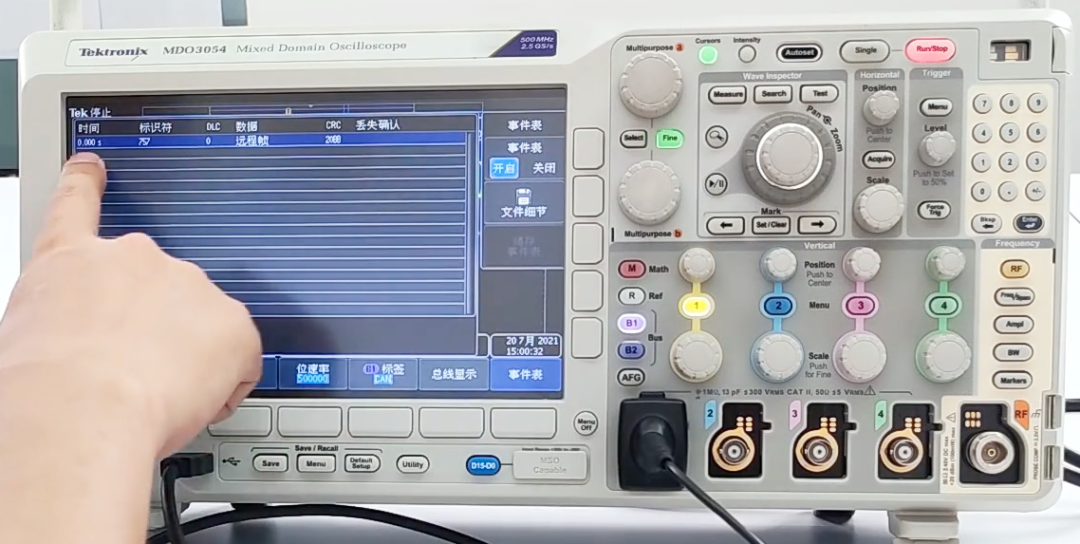

這個位置打開事件表確認數據

本次就介紹到這里，如果大家對CAN總線解碼有疑問，歡迎留言探討
