隨著科學技術的發展，高精密元件和復雜微細結構元件的需求日益增多，致使超精密加工技術成為工業領域關注的焦點。傳統的加工工藝裝置復雜、效率低而且加工精度和幾何結構特征較難滿足要求。新型的超聲刀尖軌跡加工工藝，是利用超聲技術，設置刀尖運行軌跡，使刀尖在預設軌跡中往復高頻運動。相比于常規切削技術，大幅減小了切削損耗，提高了加工效率以及加工精度。

安泰電子ATA-4000系列高壓功率放大器，在超聲加工工藝中有著廣泛應用，其最大輸出功率547W，-3dB帶寬最大DC~3MHz，能夠滿足大部分超聲加工應用。

實驗名稱：尖橢圓振動軌跡變化切削的研究

實驗原理：使用功率放大器在壓電換能器兩端施加高頻電壓，使壓電換能器產生高頻振動的導波，導波作用于加工刀具上，使刀尖高頻振動，刀尖按照設定軌跡運動，完成加工。

實驗框圖：

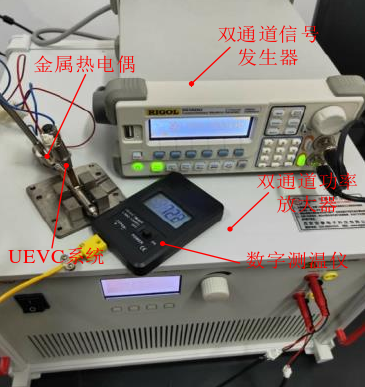

實驗系統實拍圖：

實驗過程：

信號發生器雙通道輸出激勵頻率為96.8KHz，起始3V的電壓，經過功率放大器進行放大，輸出114Vpp電壓，電壓激勵壓電換能器產生高頻振動導波，導波驅動刀具架使刀尖沿預定軌跡高頻振動，完成切割。

實驗結果：

驅動電磁超聲換能器后，激勵換能器和壓電傳感器存在間隔，發射波峰和回波波峰產生時間間隔，可以在示波器上觀察到明顯的發射和接收回波。

功率放大器推薦：ATA-4000系列高壓功率放大器、ATA-2000系列高壓放大器

圖：ATA-4000系列高壓功率放大器指標參數

ATA-4000系列是一款理想的可放大交、直流信號的高壓功率放大器。最大輸出310Vp-p(±155Vp)電壓，547.1Wp功率，可以驅動高壓功率型負載。電壓增益，直流偏置數控精細可調，為客戶提供了豐富的測試選擇。

功放發揮的效能：為整個實驗中的核心部分，在此實驗中發揮的作用是提供114V的電壓信號，用來壓電換能器產生超聲振動。

應用場景：精密車削、超精密磨削、金屬拋光、點火花加工
