前言

在深山里、電線桿上，或者沙漠邊緣，經常能看到一些不起眼的小盒子。它們是無線收發器，負責傳遞信號。這些設備大多靠太陽能板或電池供電，沒人天天盯著維護。要是哪天設備卡殼了，沒人按重啟鍵怎么辦?答案藏在電路里自動切斷電源再重新接通的電源循環。這個動作能讓設備像手機重啟一樣，恢復正常運行。而實現這一切的關鍵，是兩個電子零件的配合，高端MOS管開關和低電平驅動電路。

為什么需要電源循環?

偏遠地區設備是共性是無人干預。比如山上的森林防火監測器，要是因為信號干擾沒反應了，總不能派工人爬幾十公里山去按重啟鍵。這時候，電路得自己判斷：要是設備超過128秒沒動作，就切斷電源，過幾秒再接通，讓設備重新啟動。要實現這個動作，得解決一個如何用電子信號控制電源通斷的核心問題。

高端MOS管：接在電源正極的電子開關

我們家里的燈開關，是接在火線和燈泡之間的，按下開關，火線接通，燈亮;松開，火線斷開，燈滅。電子設備里的高端MOS管，就是這個火線開關，它接在電源正極和設備之間，控制電流能不能流到設備里。MOS管是一種電壓控制的電子開關，比機械開關快幾萬倍，而且沒有物理磨損。它分兩種：N溝道和P溝道。

用在高端開關時，P溝道MOS管更常用，因為它不需要額外如電荷泵的升壓電路，結構更簡單。P溝道MOS管的開關邏輯很直接，當控制極(柵極)電壓比電源極(源極)低時，開關打開，電流從正極流到設備;當控制極電壓和電源極差不多時，開關關閉，電流切斷。

低電平有效：監控電路的故障信號

設備有沒有故障，靠監控電路檢測，它就像設備的大腦，一直盯著設備的運行狀態。比如看門狗定時器，要是設備超過32秒沒發我在運行的信號，它就會發出一個低電平有效信號，比如電壓從3.3V或5V降到0V，告訴電路設備卡住了，得重啟!但問題來了，P溝道MOS管需要控制極電壓變高才能關閉開關，而監控電路發出的是低電平。這就像你想讓燈關掉，但開關是往下按才關，而你只能往上按，得找個中間人把信號反過來。

兩種反向驅動方法：把低電平變成關開關的信號

要解決低電平驅動高端MOS管的問題，工程師們想出了兩種常用方法，用NPN三極管或N溝道MOS管做信號轉換器。

? 方法1：用NPN三極管做反向開關

NPN三極管是一種電流控制的開關，相當于電路里的反向繼電器。它的工作邏輯是當監控電路輸出高電平正常運行時，電流從三極管的基極流入，三極管導通，就像打開了一個小開關，把P溝道MOS管的控制極拉到低電平。這時候，P溝道開關打開，設備通電;

當監控電路輸出低電平設備故障時，基極沒有電流，三極管斷開，P溝道的控制極電壓會回到和電源極差不多的水平，開關關閉，設備斷電。這種方法的優點是成本低，缺點是效率稍低，適合對成本敏感的設備。

? 方法2：用N溝道MOS管做高效轉換器

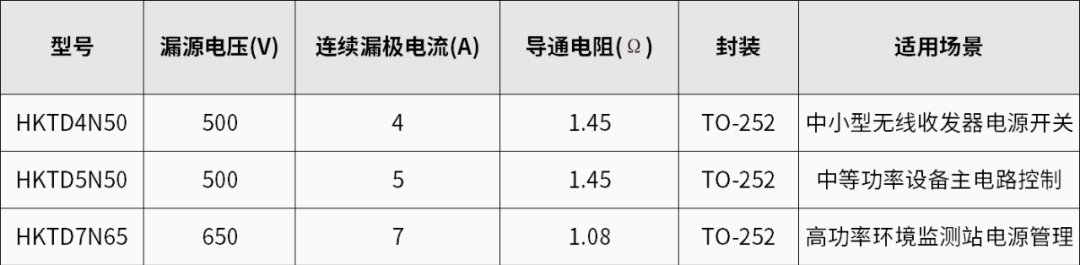

N溝道MOS管是一種電壓控制的開關，比三極管更高效，它的導通電阻很小(只有幾毫歐)，發熱少，而且開關速度更快。它的工作邏輯和三極管類似，當監控電路輸出高電平時，N溝道MOS管的控制極得到電壓，開關導通，把P溝道的控制極拉到低電平，P溝道打開，設備通電;

當監控電路輸出低電平時，N溝道的控制極沒有電壓，開關斷開，P溝道的控制極電壓變高，開關關閉，設備斷電。這種方法的優點是能效高幾乎不發熱、響應快，適合如太陽能監測器電池供電的設備，畢竟電池的電得省著用。

總結

無論是用NPN三極管還是N溝道MOS管，核心都是把低電平信號反過來，讓P溝道MOS管關閉，從而實現電源循環。具體選哪種，要看設備的需求，如果設備成本低選NPN三極管，要是設備需要高效節能，選N溝道MOS管。偏遠地區的設備能自動重啟，靠的是從監控電路、驅動電路到高端MOS管的默契配合。下次你看到山上的信號塔，或者路邊的監測器，或許能想到藏著一個自動重啟的小電路，正默默守護著設備的運行，這就是科技讓生活更便捷的細節。
