1.項目背景及需求

項目地點：安徽天長成泰、合肥長豐新干線、安徽巢湖圣三松等分布式光伏電站

項目背景：某安徽電能客戶的幾個分布式光伏電站分布在多個省份和地區，地區分布較遠，人工讀取數據存在成本問題，并網數據不能有效統計和查看。需要實現光伏電站發電量數據采集，涉及數采的設備包含光伏發電表、光伏逆變器、箱變測控終端等，實現這些設備的數據統一平臺匯集和查看。

項目目的：實現光伏發電數據的采集和遠程監控，涉及國網協議電表、modbus協議逆變器及IEC104協議箱變測控終端數據的采集。涉及多種協議，多種接口類型的處理，需要搭配多種設備實現。

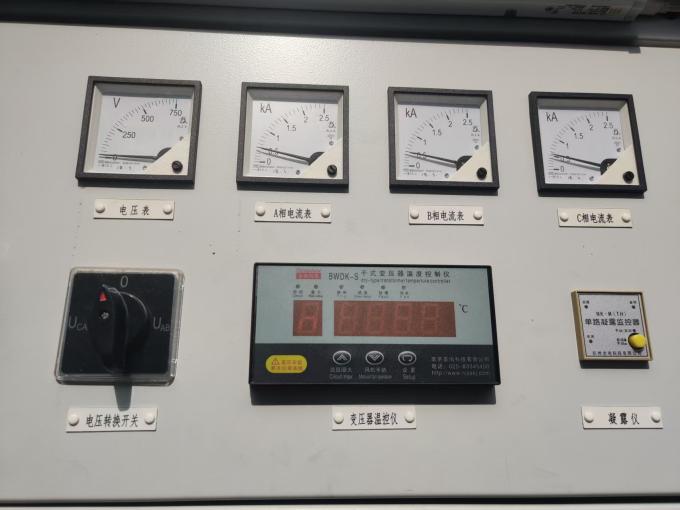

光伏并網柜現場配套二次設備

國網協議電表的采集，使用我們主流的紅外采集產品（SC-GP-IR4G），實現電表數據的單獨采集展示。根據光伏項目場地實際情況，各個場站的逆變器的數據通過總線形式匯集至并網柜箱變測控終端測控終端上面，測控終端對應內部協議為IEC104，配套數據涉及為該協議的遙測數據（發電量、電流、電壓、功率）采集，針對IEC104協議采集，結合IEC104協議采集軟件及驅動，軟硬結合形式（DAQ-GP-DPU104）實現光伏數據的采集。

2.項目實施技術方案

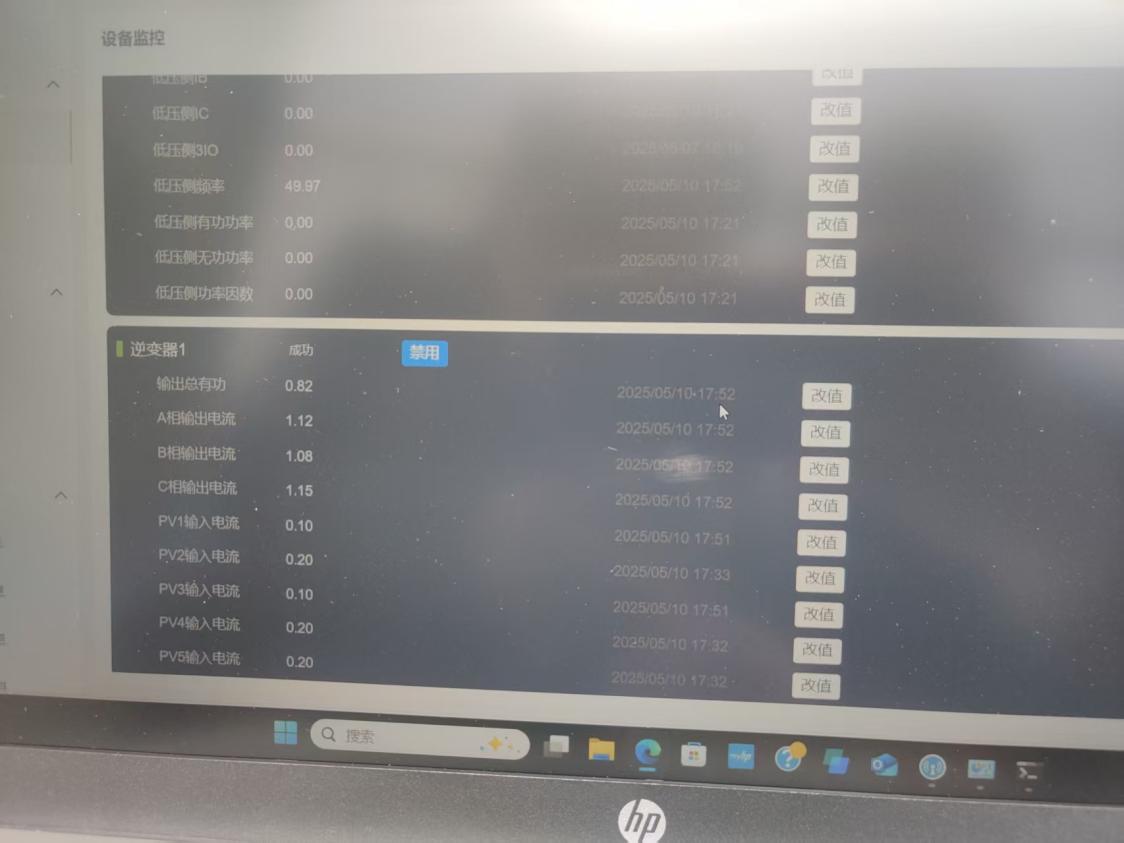

客戶現場配合，搭配我司數采物聯DAQ通訊管理機，現場箱變測控終端通訊接口對接我們通訊管理機，根據提供的點位信息表，遠程形式調試IEC104數據點位的配置和采集測試。

調試過程

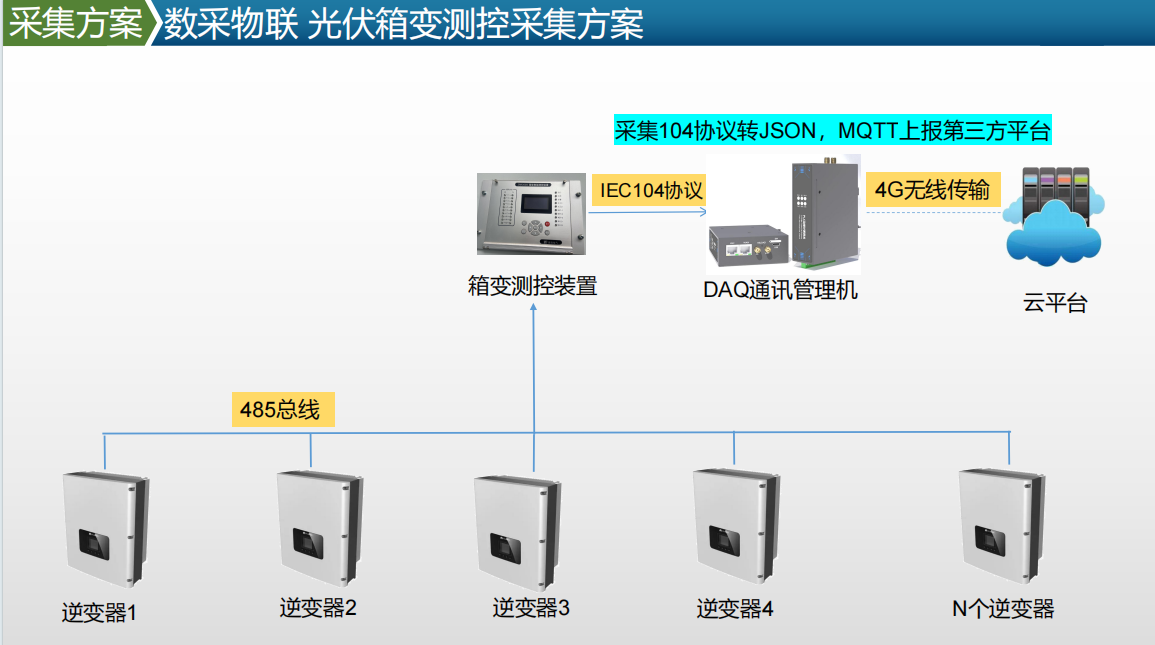

針對逆變器數據采集，根據提供的箱變測控終端對應IEC104協議說明及點表信息，對接調試后，實施采集。協議采集成功，通過我們通訊管理機（DAQ-GP-DPU104）實現IEC104協議采集，組網方式如下圖：

逆變器數據采集方案圖

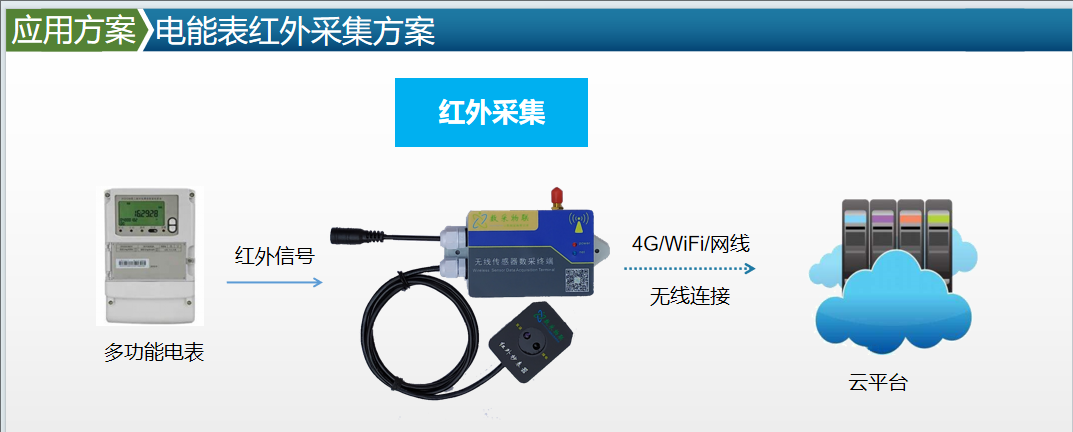

光伏電表數采方案圖

3.現場安裝實施及數據對接

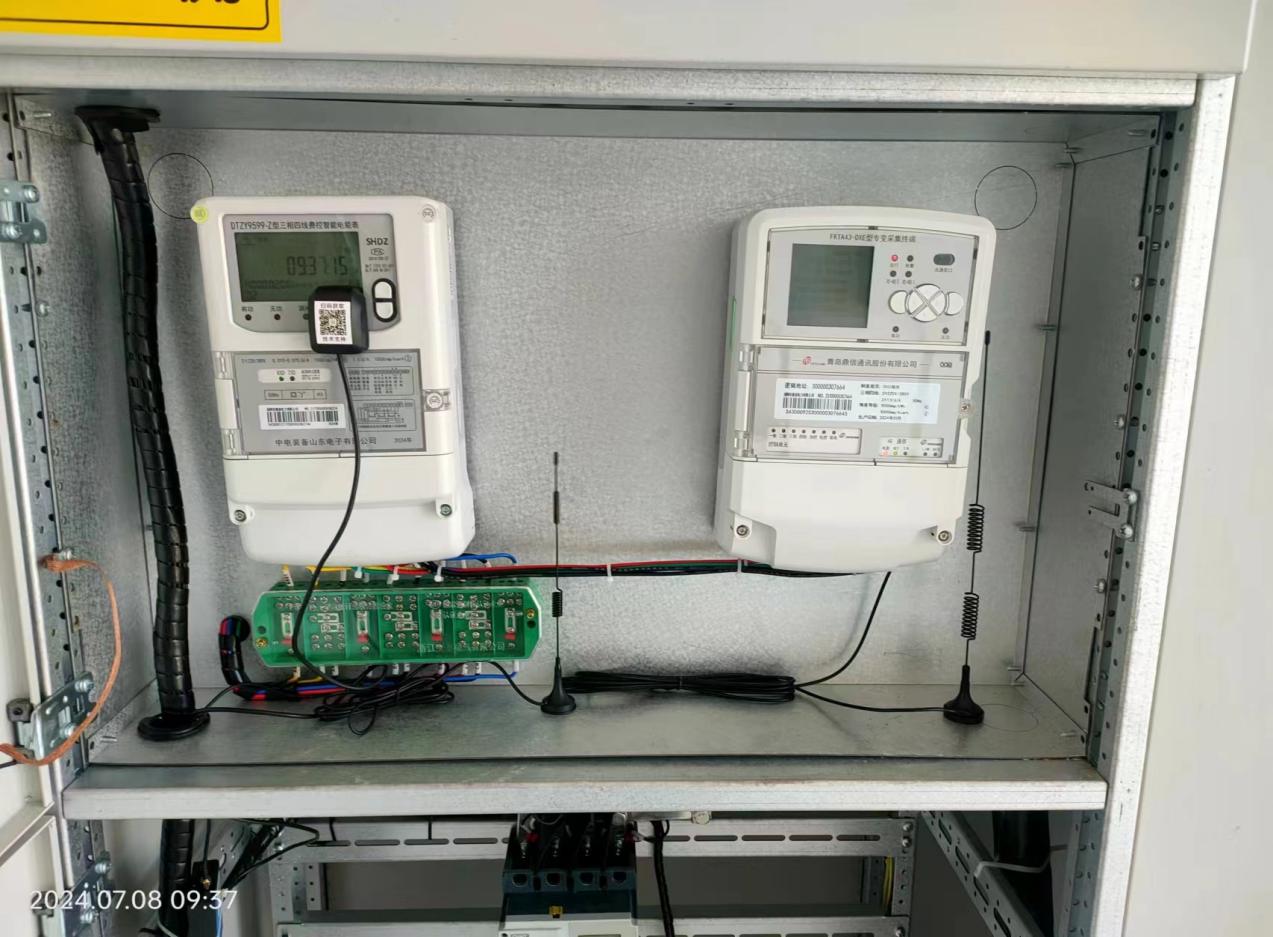

現場安裝實施，電表通過紅外通訊口，加裝紅外抄表產品實施采集，數據采集后傳輸配套云平臺。

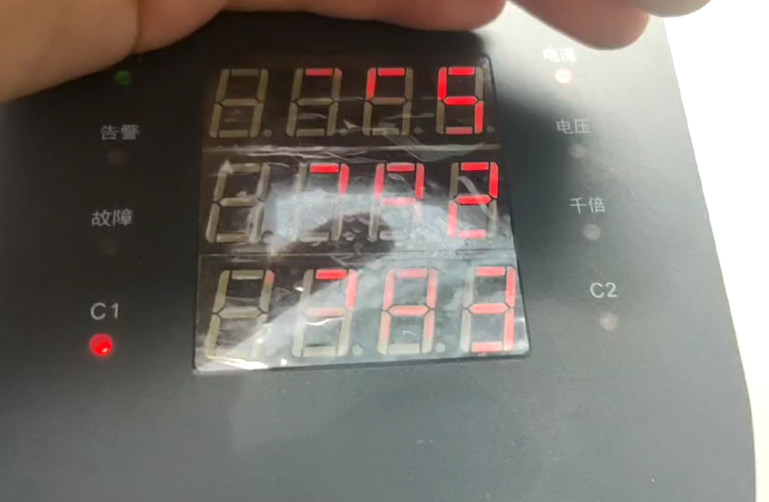

光伏電表實施采集

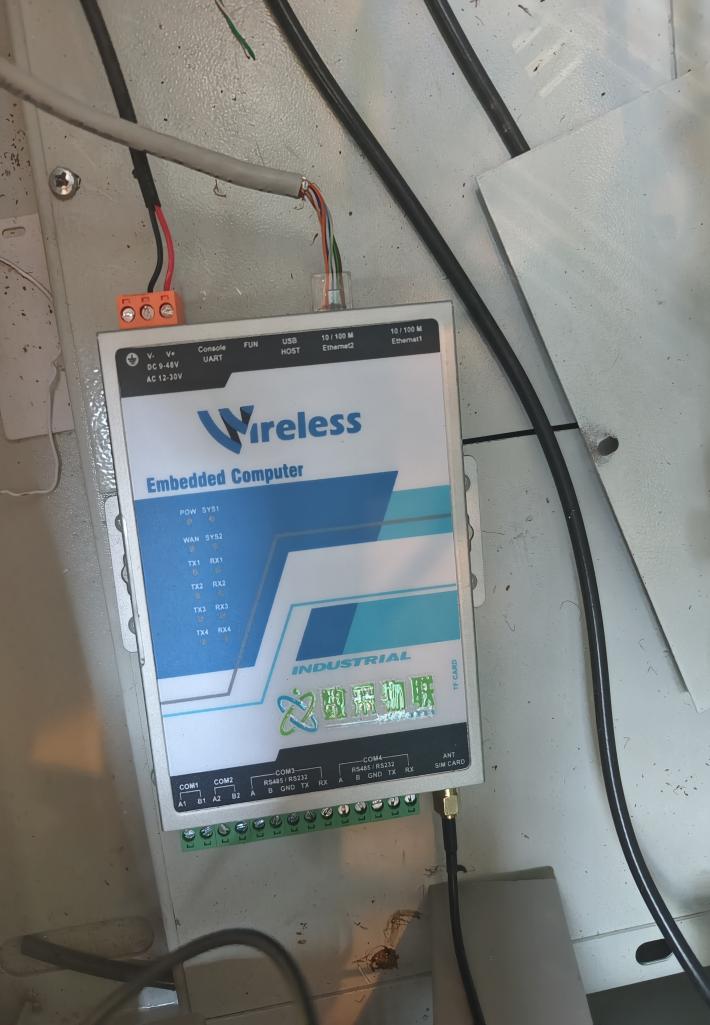

天長成泰光伏電站23套逆變器、天長華一光伏30套逆變器，都已通過485總線方式匯集至箱變測控終端測控終端。DAQ通訊管理機通過網口鏈接箱變測控終端測控終端，4G方式上報云平臺，完成逆變器數據采集。

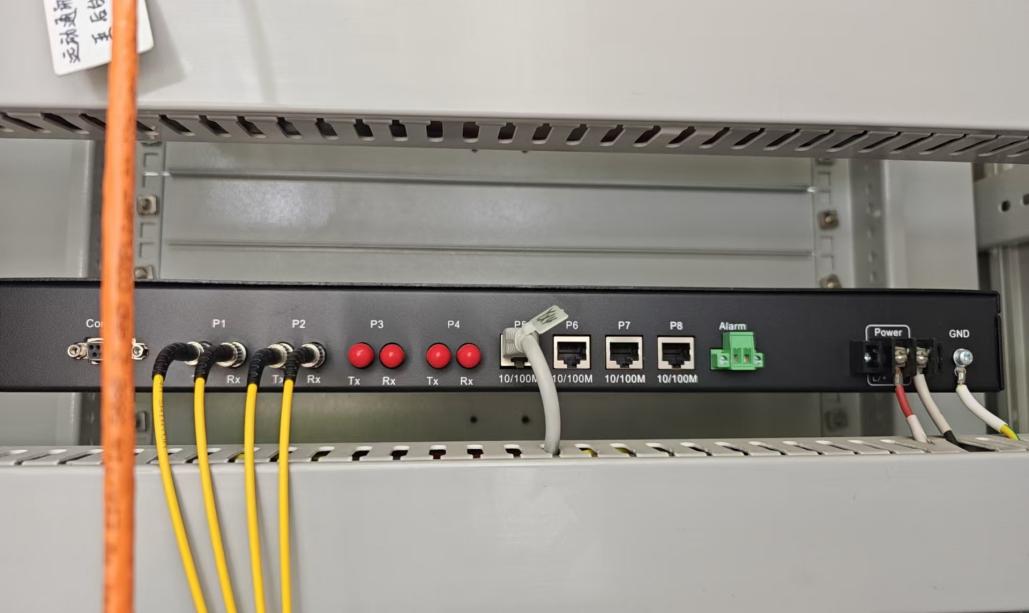

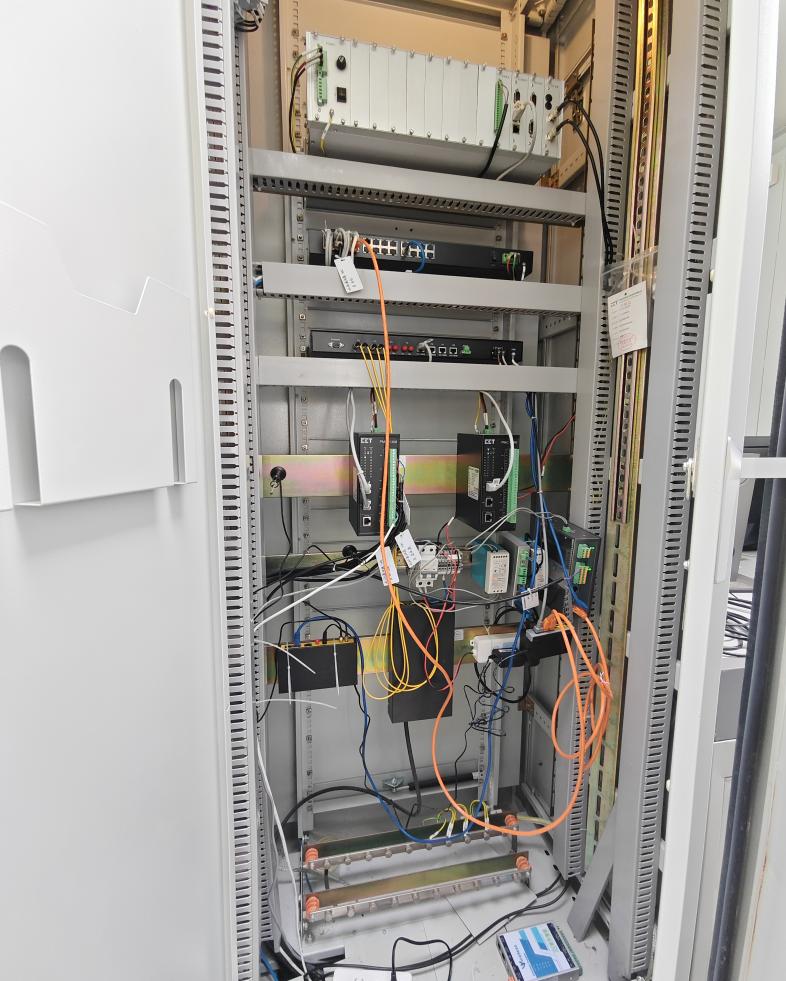

箱變測控終端測控?cái)?shù)據采集現場安裝實施

4.實施數據采集最終展示

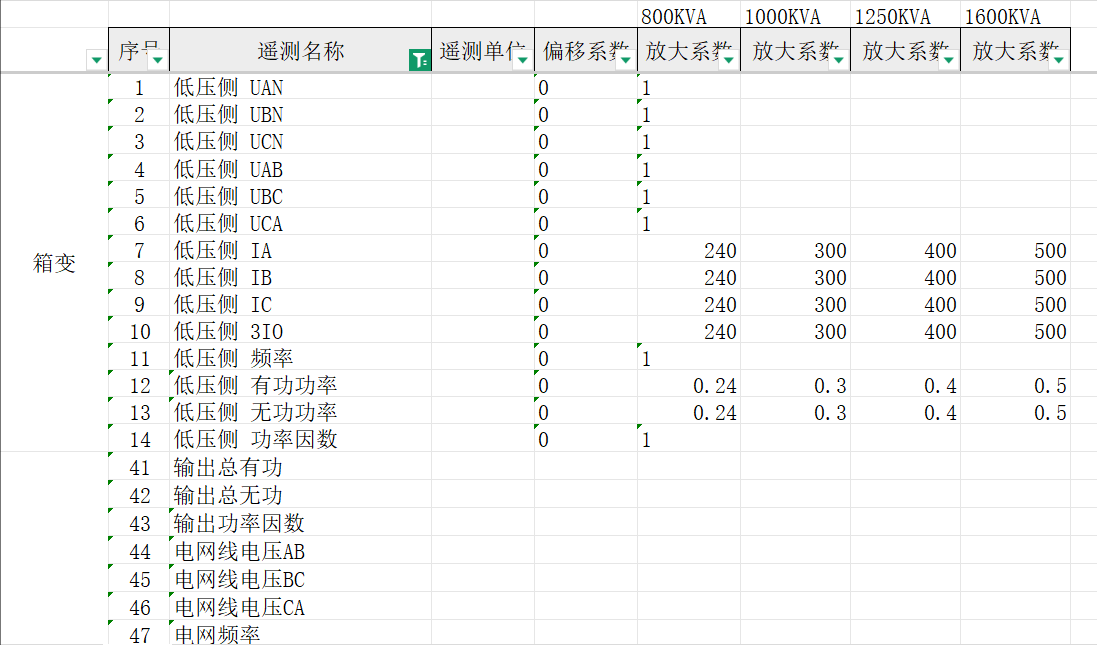

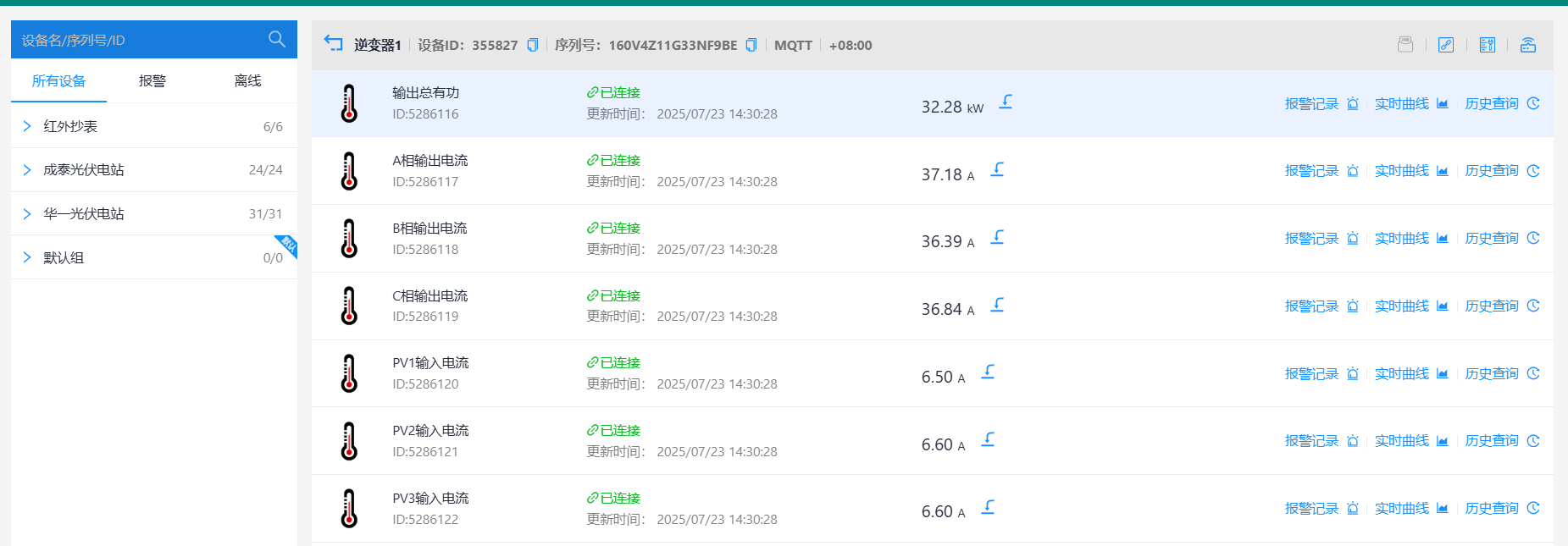

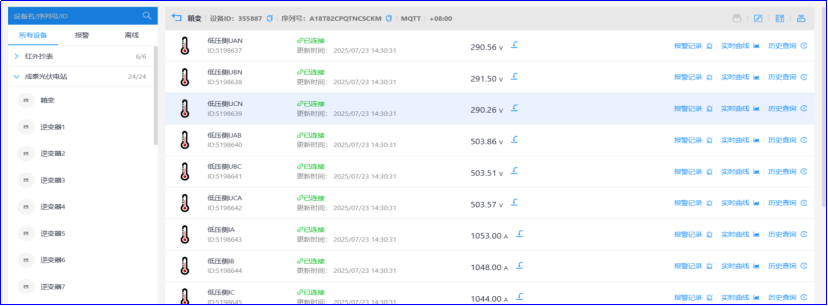

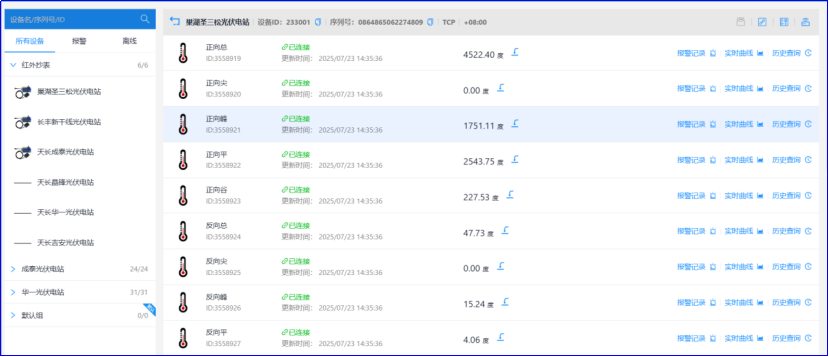

按照設備分類，電表設置分組，箱變測控終端和逆變器數據單獨分組呈現?？蛻糁饕w現電量，電流、電壓、功率等數據，成果如下。
