項目背景

1.1政策驅動下的光伏“四可”剛需

隨著“雙碳”目標推進，我國分布式光伏裝機量連續5年增長超20%。然而光伏發電的間歇性、波動性對電網安全提出挑戰。為此，國家能源局2023年明確要求：新建工商業光伏電站必須實現“四可”功能（可觀測、可測量、可控制、可調度）。2025年01月17日國家能源局印發關于《分布式光伏發電開發建設管理辦法》的通知。其中第二十九條明確要求新建的分布式光伏發電項目應當實現“可觀、可測、可調、可控”，提升分布式光伏發電接入電網承載力和調控能力。

項目業主根據國家能源局發布的《分布式光伏發電開發建設管理辦法》問答（2025年版）文件中的要求說明“新建的各類型分布式光伏發電項目均應當實現“可觀、可測、可調、可控”，提升分布式光伏發電接入電網承載力和調控能力。對于存量具備條件的分布式光伏發電項目，電網企業、分布式光伏發電項目投資主體應當根據產權分界點，加大投資建設改造力度，提升信息化、數字化、智能化水平，以實現“可觀、可測、可調、可控”，保障分布式光伏發電高效可靠利用和電力系統安全穩定運行?！?/p>

?1.2行業痛點

傳統光伏電站“只發電不管控”，面臨限電棄光、罰款風險；缺乏數據支撐，運維效率低、收益難量化。

場站應能夠采集實時并網信息、電氣模擬量、電量數據。實時并網信息主要包括：并網點開關狀態、并網點電壓、電流、有功、無功等，并上傳至調度機構。場站提供的基本信息應包括但不限于下列內容。

電氣模擬量

主要包含：并網點的電壓、電流、有功功率、無功功率、功率因數、頻率；

狀態量：并網點的斷路器狀態、故障信息、分布式電源通信狀態等信號。

電量數據

主要包含：關口計量點有功、無功電能量、分時、測量需量，事件記錄等信息。

??項目規模

30kw逆變器*2臺

40kw逆變器*1臺

110kw逆變器*6臺

并網柜&并線柜3臺

0.4kv并網項目（低壓并網），760kw裝機容量

項目需求

項目為新建工商業光伏電站，0.4kv并網項目。根據《分布式光伏發電開發建設管理辦法》要求，廠站需要加裝AGC/AVC群調群控設備。提升分布式光伏發電接入電網承載力和調控能力，保障分布式光伏發電高效可靠利用和電力系統安全穩定運行。要求2025年5月30日前完成安裝調試對接工作，協助業主完成項目驗收。

項目技術方案

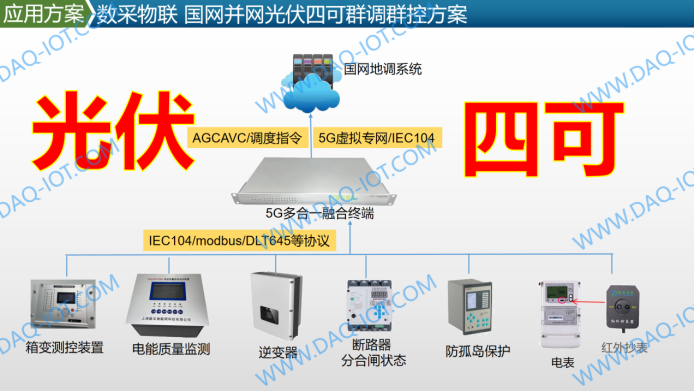

項目拓補圖

項目報備等工作前期業主已處理好，多合一融合終端(DAQ-GP-VCMT5G)使用的無線專網卡由業主向地調相關部門申領。

本項目采用5G多合一智能融合終端(含遠動，AGC/AVC，縱向加密，5G路由功能于一體)利用modbus規約采集并網柜防孤島，多功能表，逆變器等相關電氣設備的遙測，遙信，遙控，遙調，遙脈數據，通過104規約5G網絡轉發至供電局配調系統，多合一裝置為配調系統提供站內所有并網柜的遠程分合閘控制，保護動作監控，以及逆變器的遠程啟停，發電量監測，有功，無功，功率因數，電壓等調節功能，從而實現對光伏電站的四可規范化建設要求。

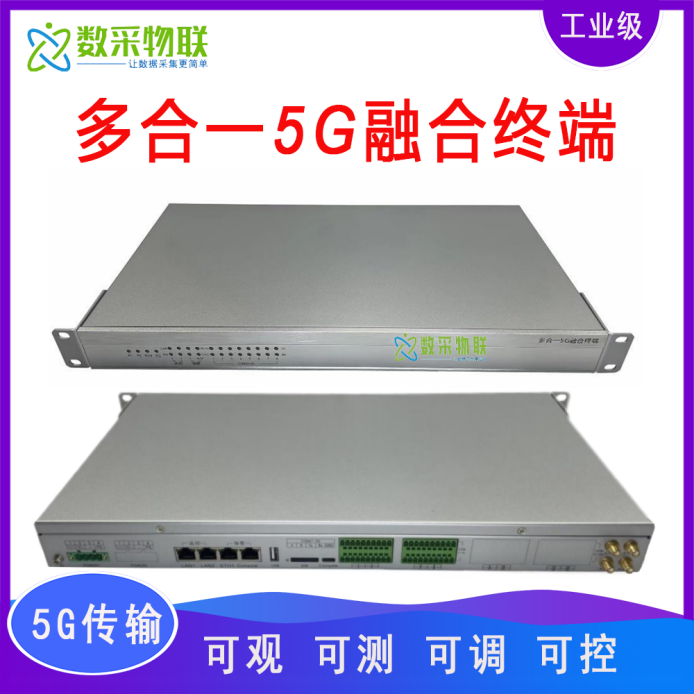

項目所使用5G多合一融合終端產品

項目實施

1. 施工單位提供項目電器圖紙，協調通訊線路布線和設備安裝方案，施工單位根據最終確認布線方案要求布線。
2. 提供現場所有要求接入系統的二次電力設備的通訊協議文檔（業主方提供）。
3. 根據每臺設備說明書修改現場設備的通訊地址，便于現場與多合一融合終端通訊控制。
4. 由我司工程師遠程協助或現場調試的方式（該項目為現場調試方案）進行5G多合一融合終端與現場二次電力設備的接線和調試工作。
5. 由我司工程師進設備功能調試和地調系統對接工作。
6. 協助業主提供驗收所需調試報告等相關資料。

現場實施展示

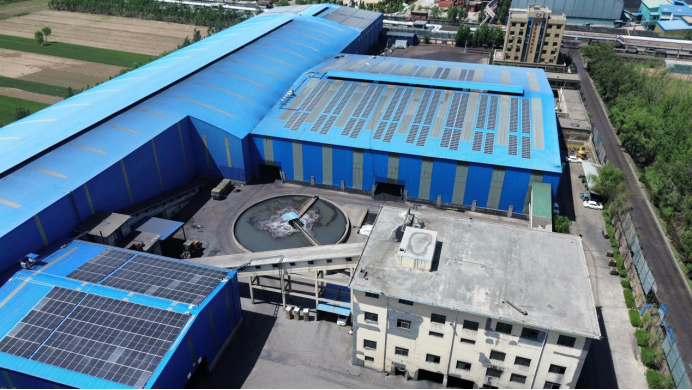

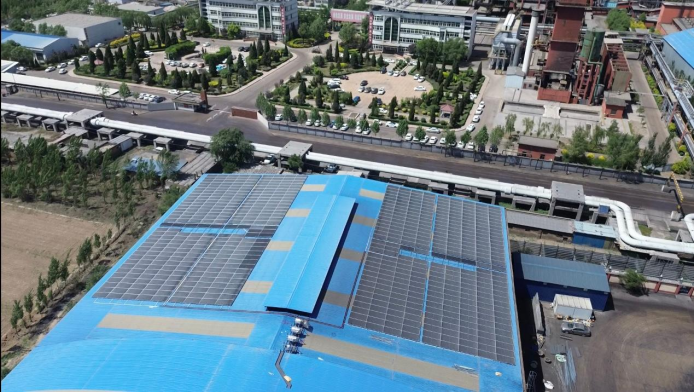

項目鳥瞰圖

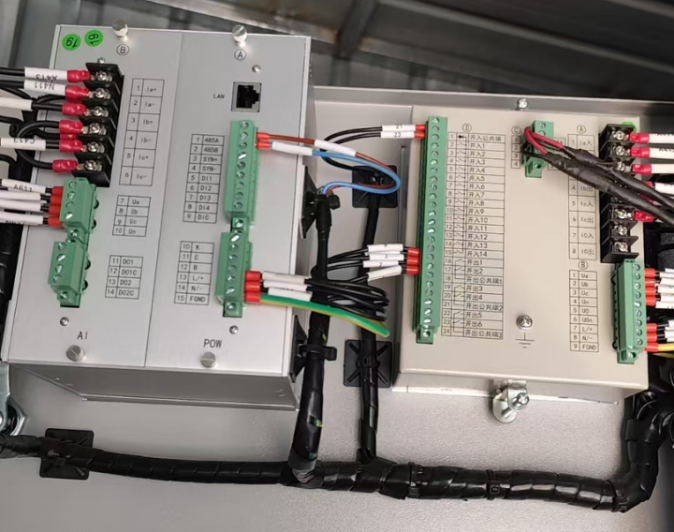

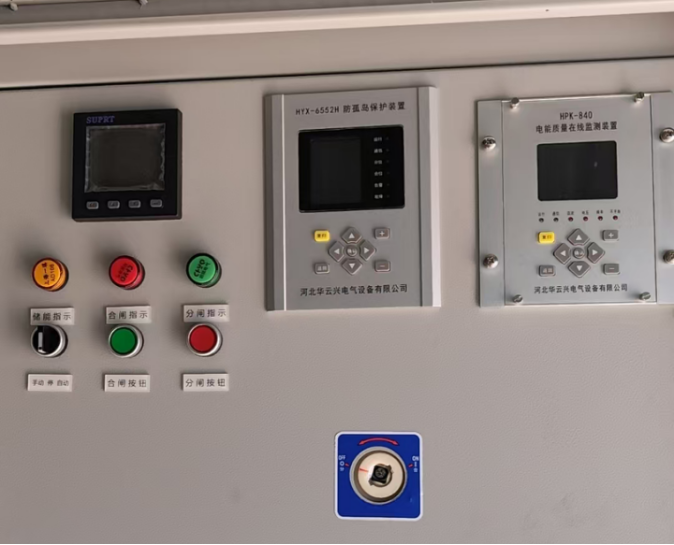

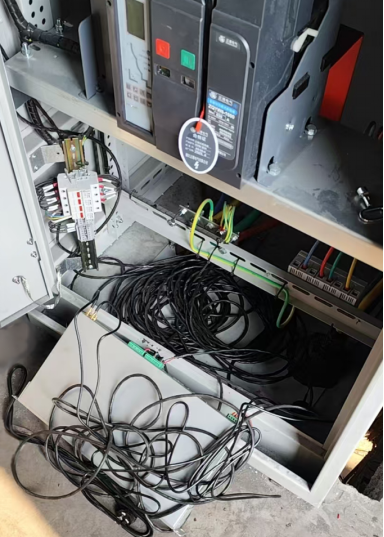

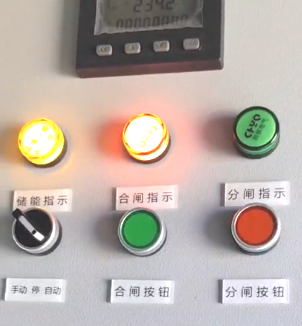

現場部分設備

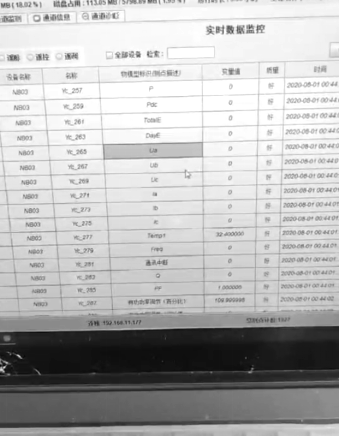

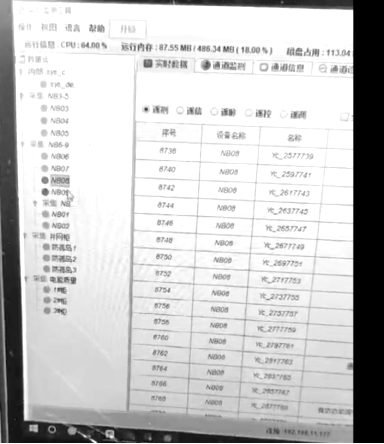

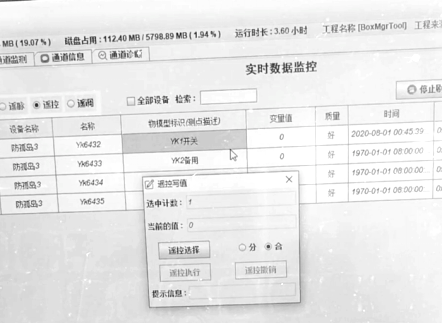

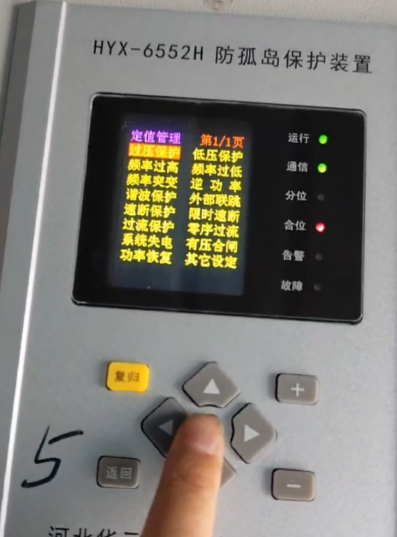

現場設備調試

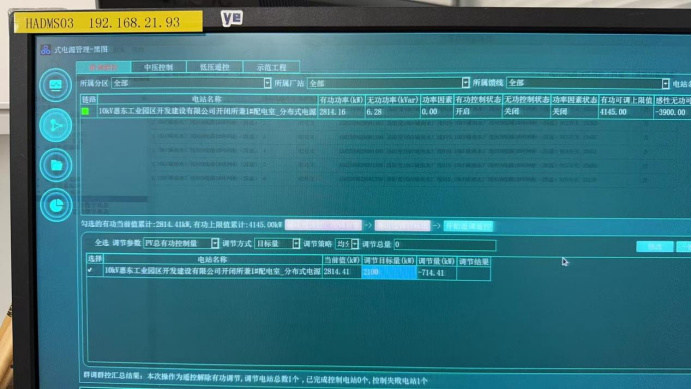

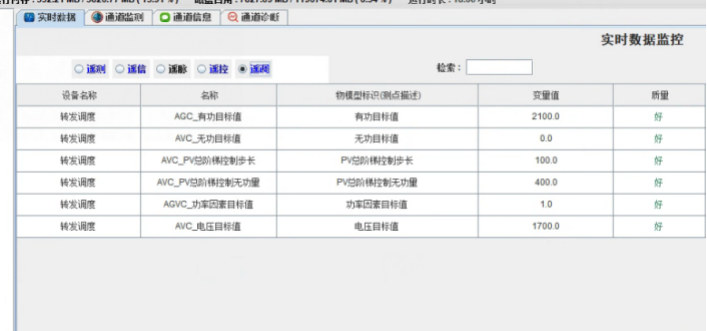

AGC有功控制

調度實際下發2100

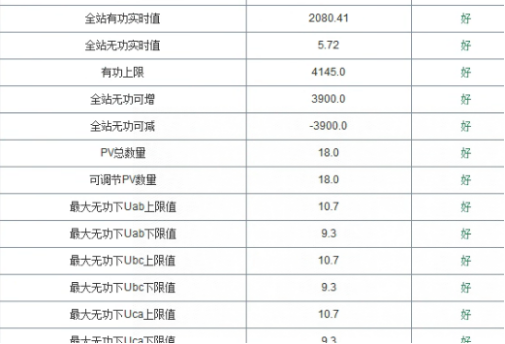

收到AGC有功調節2100 反饋值2100 實際調節完成2080 誤差20kW(1%) 15S內調節完成

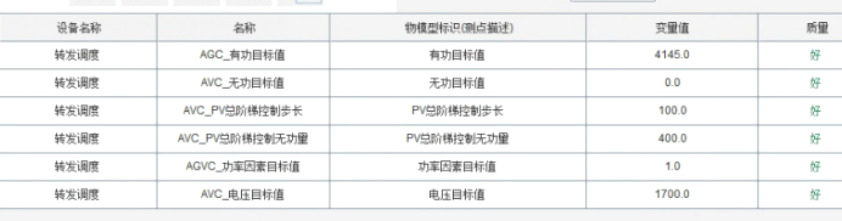

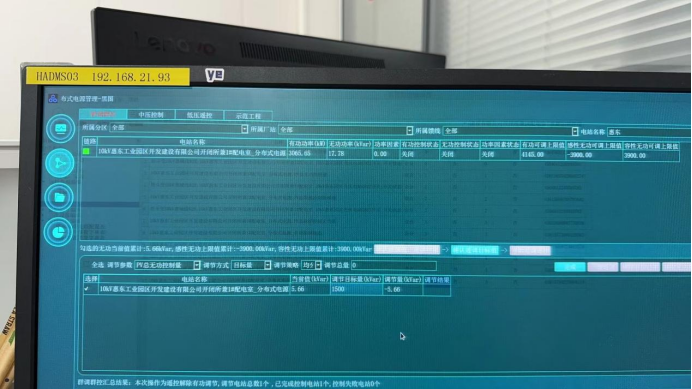

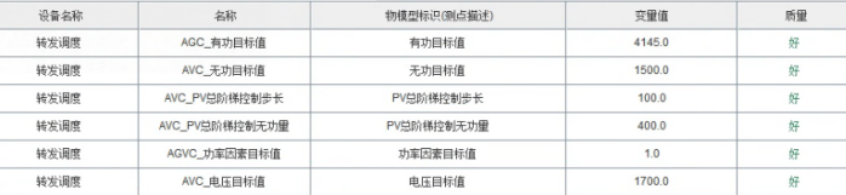

AVC無功目標值調節

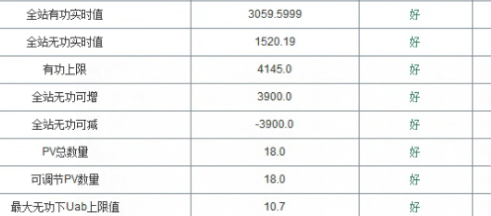

當前無功值5.66 調度下發無功目標值1500 實際調節無功值 1520 誤差20kVar ，響應時間符合要求

項目總結

本項目為新建760kW工商業光伏電站國網并網項目，采用0.4kV低壓并網方案，配置30kW/40kW/110kW逆變器及3臺并網柜，嚴格遵循《分布式光伏發電開發建設管理辦法》要求，加裝AGC/AVC群調群控設備以提升電網承載力和調控能力。項目于2025年5月30日前完成設備安裝調試及驗收，協助業主實現高效可靠并網，助力企業節能減排與電力系統穩定運行。

項目所使用配套產品為DAQ-GP-VCMT5G多合一5G融合終端，是我司推出的一款集5G通信、縱向加密、遠動通信、AGC/AVC功能為一體的控制終端。

它采用先進的嵌入式LINUX操作系統和靈活的模塊化設計，采用無風扇，高性能，低功耗，安裝靈活等設計理念。從集約化部署、節約設備投資成本，節省安裝空間等方面考慮，是具備多功能、一體化的采集通信設備，它融合了5G通信終端、縱向加密、遠動機和AGC/AVC控制的功能，滿足380V、10KV及以上分布式光伏以直采方式接入調度主站，同時進行自動功率控制的功能，它采用5G無線接入方式并網，作為有線接入的重要補充，可以實現電力調度中心對所有地方電廠和分布式光伏的統一調度，實現分布式光伏電站的電力系統接入，滿足分布式光伏“可觀、可測、可調、可控”的要求。

項目拓展

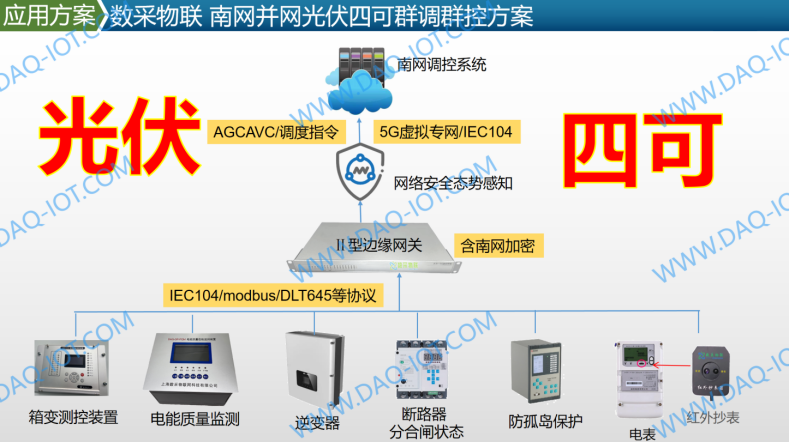

該項項目為國網并網項目因此選用5G多合一融合終端(DAQ-GP-VCMT5G)，如果廠站為南網并網項目則應選擇Ⅱ型邊緣網關架構，下圖。
