在機器視覺系統成像過程中，光源起著重要作用，合適的光源方案可以極大降低圖像處理算法的復雜度，提高系統的穩定性、精度和速度。

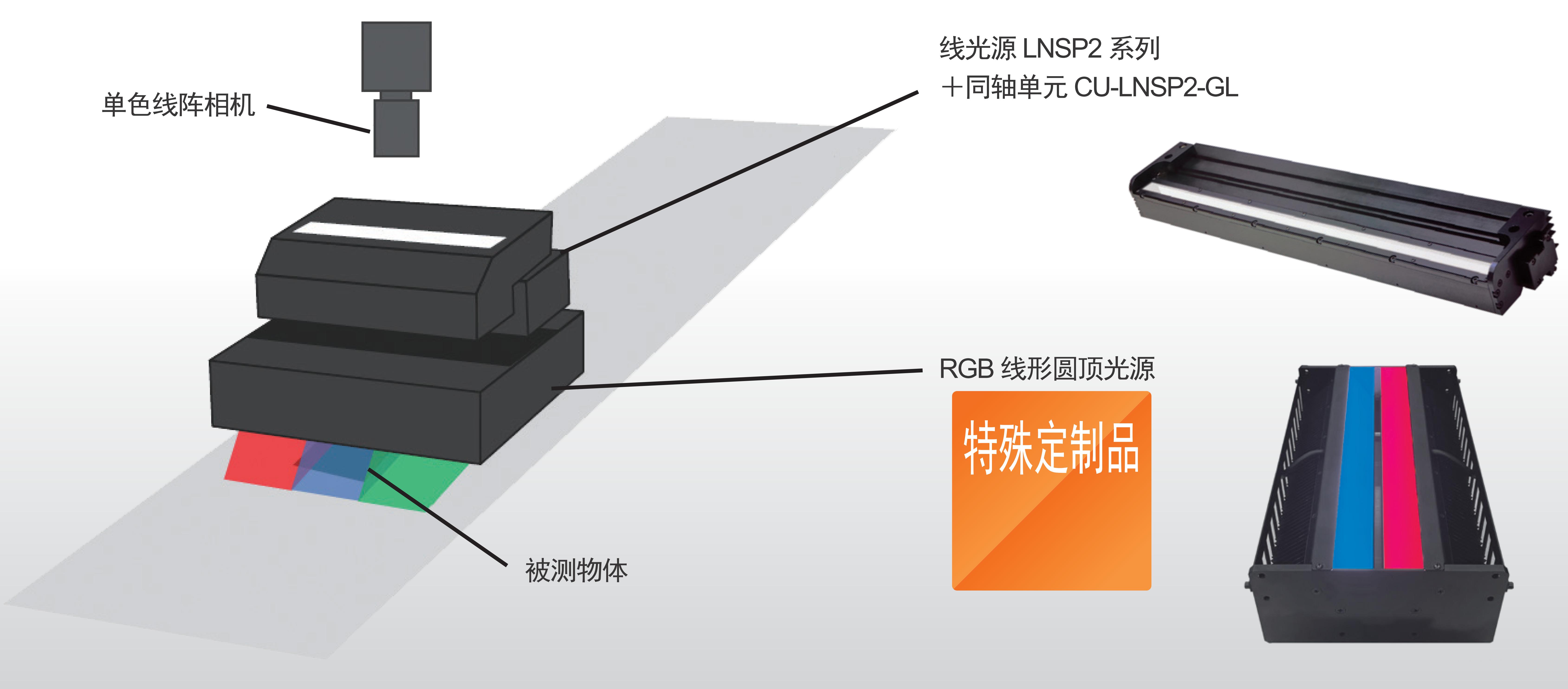

在實際檢測項目中，假如選好了線陣相機，需要合適的光源來一步同時檢測進行臟污、損傷等多項檢測，可以采用單色線陣相機結合特殊光源的多項檢測解決方案。下面我們來看看該方案的特點及成像效果。

1、主要特點

• 1步獲取 RGB 線形圓頂光源和同軸光源的多個圖像
• 可使用單色線陣相機生成彩色圖像
• 可獲取發光時間不同的圖像
• 提供支持高分辨率的光源

使用單色相機獲取圖像的優點

與彩色相機(拜耳方式、3板式、3線方式)比較

·可選擇多種相機，以滿足不同的檢測需求

·不易產生偽色

·可根據要觀察的物體單獨調整顏色

可能會在使用彩色相機成像過程中進行像素插補時產生的、原本不存在的顏色。

2、應用實例

基板的外觀檢測

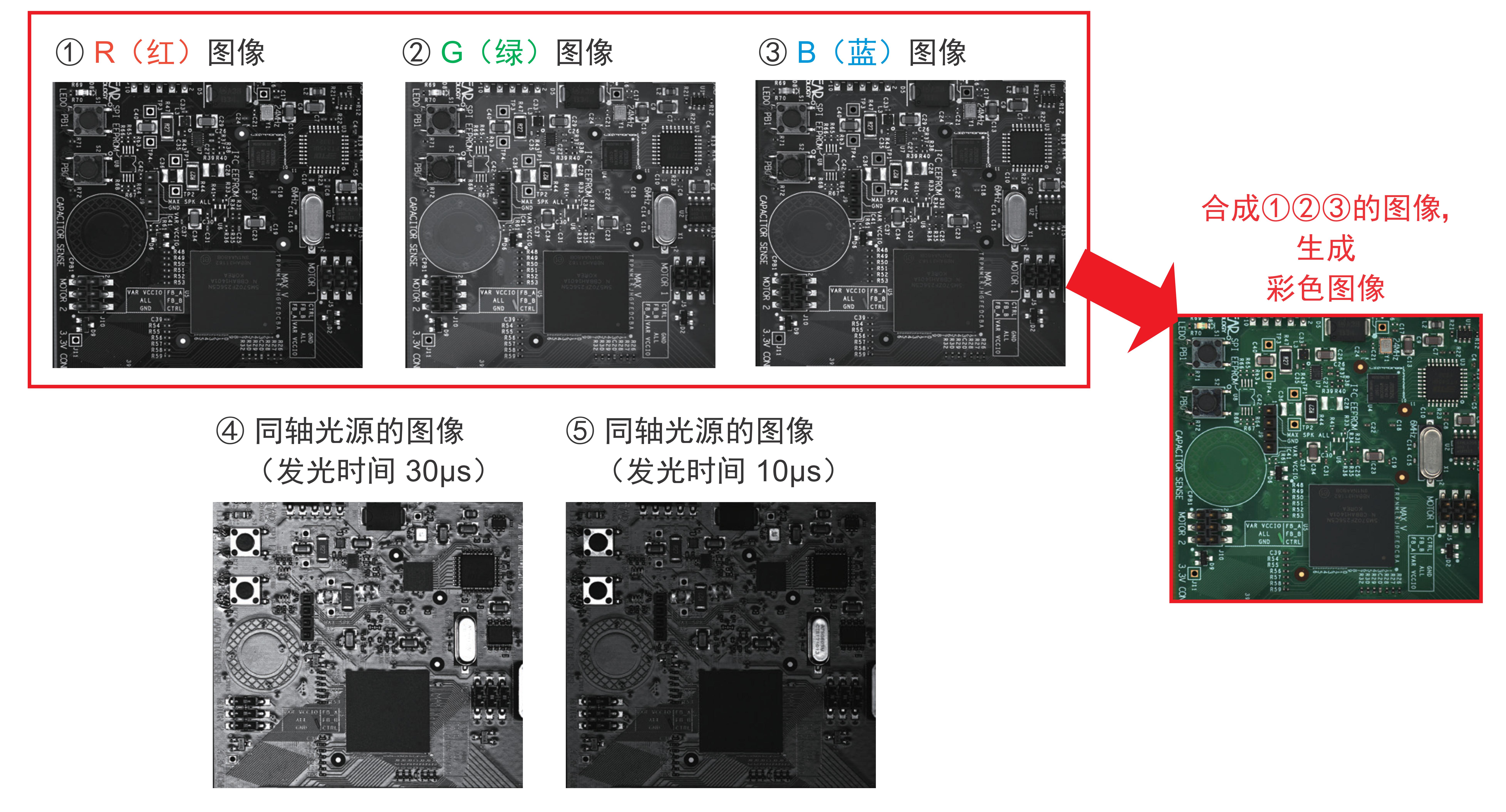

獲取以R(紅)·G(綠)·B(藍)光源成像的圖像重疊而成的彩色圖像和同軸光源成像的圖像。

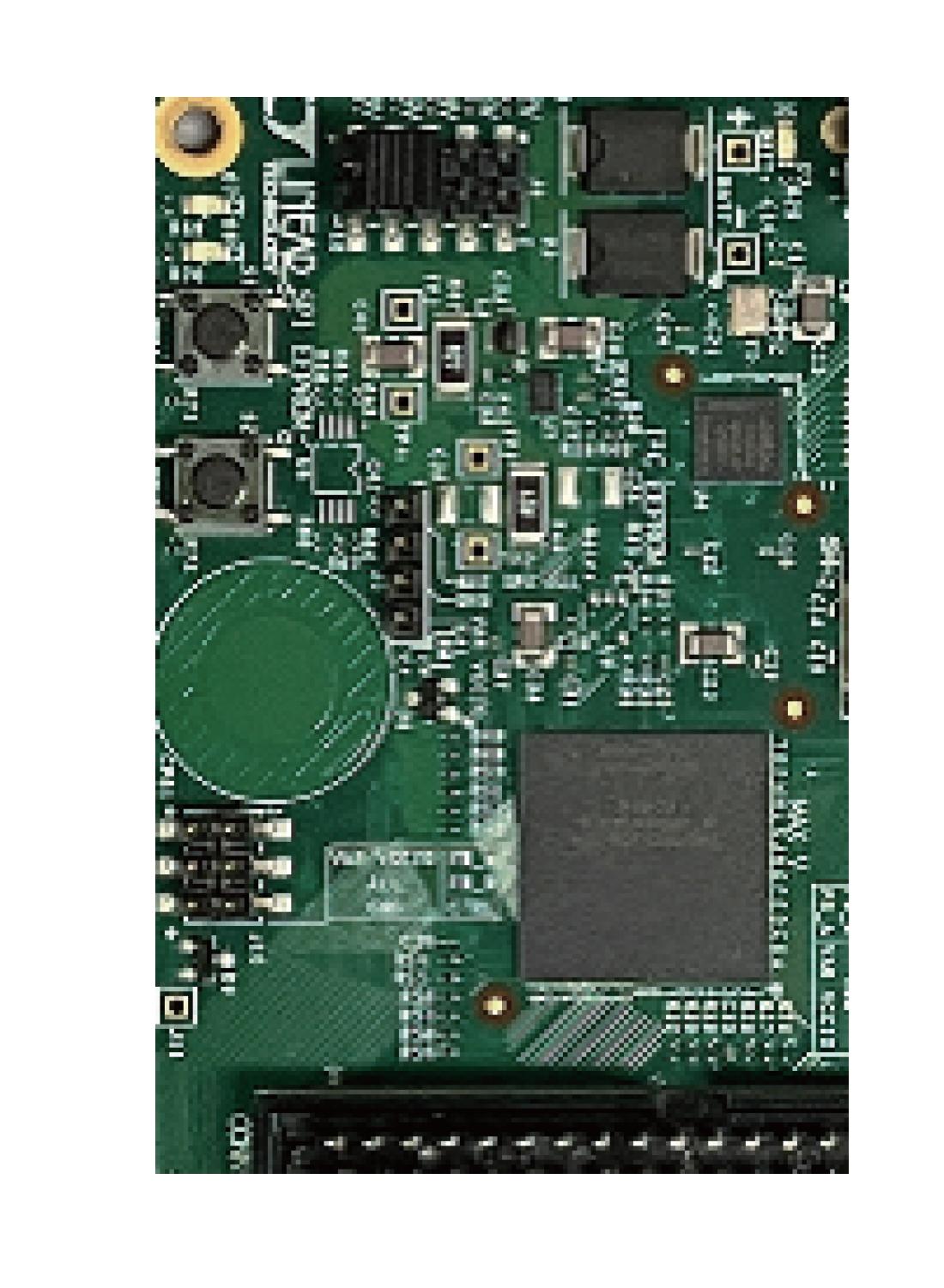

被測物體基板的圖像

被測物體

基板的圖像

RGB生成的圖像獲取能夠識別抗蝕層上的臟污及絲網印刷等顏色信息的圖像。

同軸光源（發光時間30μs）獲取能夠識別基板表面凹凸信息及配線圖案的圖像。

同軸光源（發光時間10μs）獲取將安裝的金屬元件的刻印文字清晰成像后的圖像。

3、成像方法

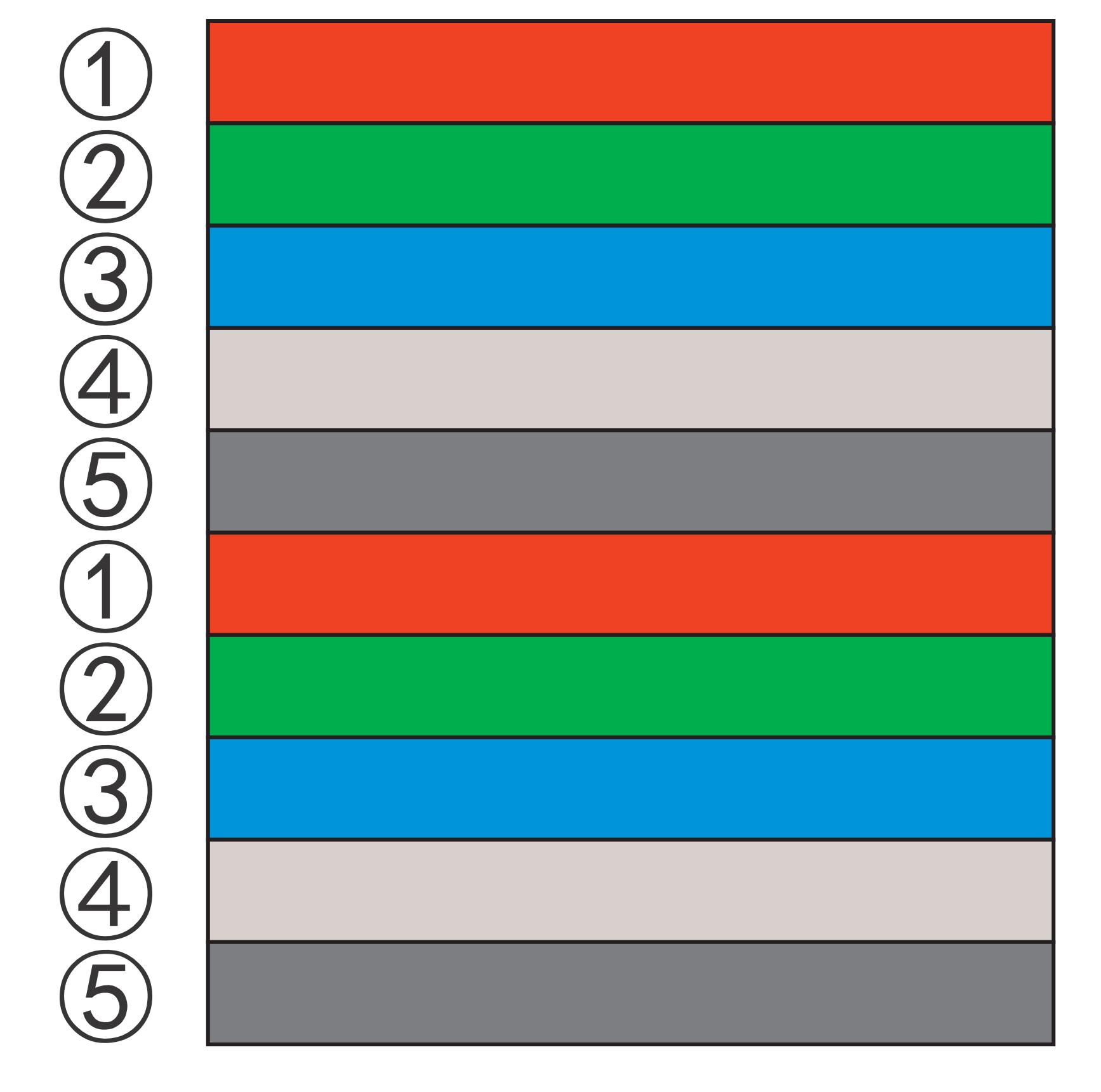

切換點亮R(紅)·G(綠)·B(藍)的光和白色光進行成像，獲取圖像。

獲取圖像

重新構成合計5張圖像

以上方案中的RGB線形圓頂光源是特殊定制品。
