一、項目背景

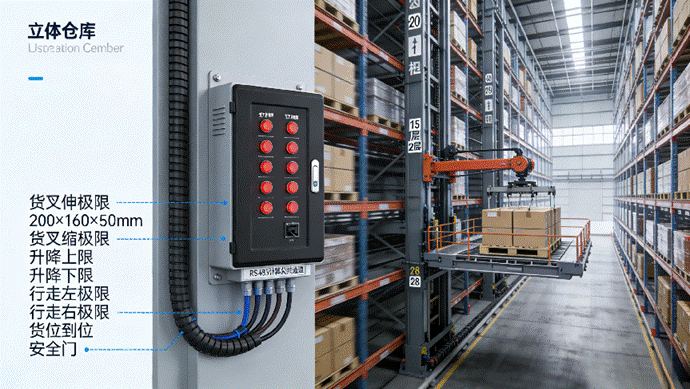

某智能物流倉儲中心的立體倉庫系統中，核心輸送設備堆垛機采用 Modbus RTU協議的限位開關模塊，負責精準檢測堆垛機的貨位定位、升降極限、行走極限等關鍵狀態，保障堆垛機安全穩定運行。而倉庫中央控制系統選用臺達 AS300系列 EtherCAT 主站控制器，用于統籌調度全倉設備。由于控制器與限位開關模塊采用不同通信協議，無法直接實現數據交互，導致堆垛機定位精度偏差較大（±5mm）、故障響應滯后，頻繁出現貨位錯放、設備誤停機等問題，嚴重影響倉庫吞吐效率。

二、解決方案

核心采用 EtherCAT轉Modbus RTU工業通訊網關，搭建臺達 EtherCAT控制器與堆垛機限位開關模塊的協議轉換橋梁，實現跨協議數據雙向透明傳輸。

網關選型：選用工業級協議轉換網關，支持 EtherCAT從站與 Modbus RTU主站雙向轉換，具備 - 40℃~85℃寬溫工作范圍、IP30防護等級，適配倉庫工業環境，同時支持故障自動重連與 CRC數據校驗，保障通訊穩定性。

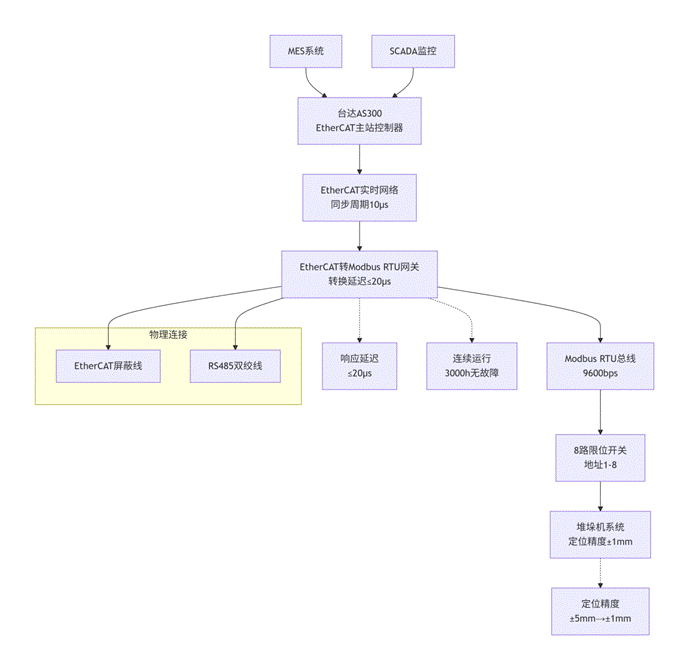

拓?fù)湓O(shè)計：

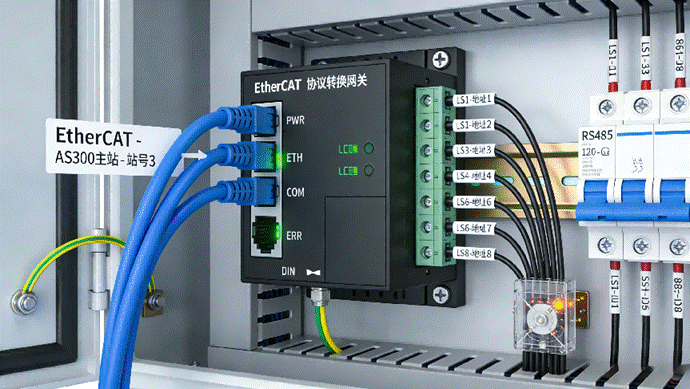

網關 EtherCAT端口接入臺達 AS300控制器的 EtherCAT主站網絡，作為 EtherCAT從站接收控制器指令并反饋數據；

網關 RS485端口配置為 Modbus RTU主站模式，通過屏蔽雙絞線連接堆垛機的 8路限位開關模塊（Modbus RTU從站地址 1-8），主動采集開關狀態數據。

三、硬件連接與配置流程

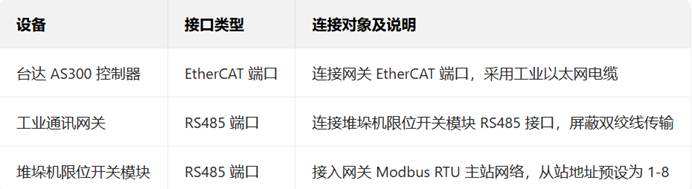

（一）硬件連接

（二）配置步驟

網關參數配置：通過網關配套可視化配置軟件，設置網關工作模式為 “EtherCAT從站 + Modbus RTU主站”，匹配限位開關模塊通訊參數（波特率 9600bps、無奇偶校驗、8位數據位、1位停止位）。

數據映射設置：將 8路限位開關的狀態信號（DI點）映射至網關內部 Modbus RTU寄存器（地址 00001-00008）；同時將寄存器數據轉換為 EtherCAT過程數據（PDO），設定數據更新周期為 10μs，確保實時性。

PLC組態調試：在臺達 WPLSoft軟件中導入網關的 EtherCAT從站描述文件（ESI），完成從站組態與 PDO映射配置，使控制器可直接讀取限位開關狀態數據；編寫控制程序，根據開關反饋信號調整堆垛機運行參數，實現精準定位與安全防護。

四、應用效果

定位精度提升：網關數據傳輸延遲≤20μs，堆垛機定位精度從 ±5mm優化至 ±1mm，貨位識別準確率達 100%，徹底解決貨位錯放問題。

穩定性顯著增強：網關具備故障自動重連與數據校驗功能，連續運行 3000小時無丟包、錯包，設備故障停機次數從每月 3-5次降至 0-1次。

效率大幅優化：堆垛機貨位切換時間從 8秒縮短至 4.8秒，倉庫日吞吐量提升 25%；同時數據可直接上傳至倉庫 MES系統，省去人工錄入環節，運維效率提升 60%。

五、總結

本案例通過工業通訊網關實現 EtherCAT轉Modbus RTU的高效通訊，成功解決了臺達控制器與堆垛機限位開關模塊的通訊兼容問題。相較于傳統擴展模塊方案，網關具備配置便捷、兼容性強、穩定性高、擴展性好等優勢，不僅解決了當前倉庫的效率瓶頸，也為后續倉庫新增設備的接入預留了擴展空間，為工業場景下異構設備互聯提供了可靠參考。
