在工業自動化、新能源發電、電機驅動、開關電源等核心領域，平面MOSFET憑借其高頻特性、低導通損耗及高可靠性，成為功率轉換電路的核心器件。工業級應用對電路效率、穩定性及抗干擾能力的嚴苛要求，推動設計重點聚焦于低Rds(on)器件精準匹配、高效散熱優化及EMI（電磁干擾）抑制三大核心維度。爭妍微電子作為專注于功率半導體器件研發與生產的企業，其平面MOSFET產品以優異的低Rds(on)特性、參數一致性及熱穩定性，為工業級驅動電路設計提供了可靠支撐。本文結合工業應用場景需求，系統拆解三大設計要點，結合主流技術方案與爭妍微電子器件特性，為工程師提供實操性設計指引。

一、低Rds(on)器件匹配：效率與可靠性的核心基石

工業級驅動電路中，MOSFET的導通損耗占總功耗的主要比例，而Rds(on)（導通電阻）是決定導通損耗的關鍵參數，其數值直接影響電路效率、溫升及器件壽命。低Rds(on)器件可顯著降低導通損耗（P=I2×Rds(on)），但需通過科學的參數匹配與選型策略，避免因參數偏差導致的電流不均、器件應力超標等問題，最大化性能優勢。

1. 核心參數匹配原則

器件匹配的核心是確保同回路中MOSFET參數的一致性，尤其在多管并聯場景中，參數離散性易引發“電流偏心”現象——Rds(on)偏低的器件會承擔更多電流，導致局部過熱甚至連鎖燒毀。爭妍微電子推出的工業級平面MOSFET系列產品，通過精細化制程控制，實現了Vgs(th)（閾值電壓）、跨導曲線及Rds(on)參數的高一致性，為匹配設計提供了先天優勢。

選型與匹配需重點關注三項核心參數：一是Vgs(th)匹配，應選擇閾值電壓偏差≤±0.5V的器件，避免因?qū)ㄩ撝挡町悓?dǎo)致開關時序錯位，爭妍微電子某款低Rds(on)平面MOSFET的Vgs(th)典型值為2.5V，偏差控制在±0.3V以內，可有效提升驅動同步性；二是Rds(on)一致性，同批次器件Rds(on)偏差需≤10%，結合爭妍微電子器件在Vgs=10V條件下Rds(on)低至1.8mΩ的特性，可顯著降低并聯回路的電流不均衡度；三是結電容匹配，Ciss（輸入電容）、Cgd（米勒電容）的一致性需控制在±15%，減少開關過程中的電壓尖峰與損耗差異。

2. 驅動電壓與器件特性適配

低Rds(on)特性的充分發揮依賴于足夠的驅動電壓，僅當Vgs達到飽和導通電壓（通常為Vgs(th)的1.5-2倍）時，Rds(on)才能降至最小值。爭妍微電子平面MOSFET推薦驅動電壓范圍為10-15V，在此區間內可實現Rds(on)的最優表現，若驅動電壓不足（如僅依賴MCU的3.3V/5V輸出），會導致導通不充分，Rds(on)急劇增大，損耗飆升。

實際設計中，需根據器件特性選擇適配的驅動方案：低壓小功率場景可采用三極管推挽電路提升驅動電壓；中大功率場景建議選用專用驅動IC（如IR2110、TI UCC27517），配合柵極電阻精準控制充放電電流，既保證Vgs快速達到飽和值，又避免電壓過沖損壞柵極氧化層。同時，柵極回路需并聯15-20V穩壓管，結合爭妍微電子器件的柵極耐壓特性，實現過壓保護，規避靜電與尖峰電壓風險。

3. 多管并聯的匹配優化

工業大功率場景中，多管并聯是提升電流承載能力的常用方案，此時除器件參數匹配外，還需優化驅動與布局對稱性。驅動電路應采用星型布線或獨立柵極電阻設計，確保各器件驅動信號同步性，電阻取值需根據爭妍微電子器件的柵極電荷（Qg）計算，通常按“驅動電流=Qg/開關時間”確定，兼顧開關速度與振蕩抑制。布局上，各MOSFET的源極、漏極走線長度與寬度需嚴格一致，減少寄生電感差異，同時將并聯器件安裝在同一散熱器上，通過溫度負反饋均衡電流分布，確保各管溫升差異≤5℃。

二、散熱優化：突破功率瓶頸，保障長期可靠性

工業級驅動電路常工作于高電流、高頻開關工況，MOSFET的功耗（導通損耗+開關損耗）最終轉化為熱量，若結溫（Tj）超過150℃，會導致參數漂移、壽命衰減，甚至熱擊穿失效。散熱優化的核心是構建“器件-熱界面-PCB-系統”的高效導熱路徑，結合爭妍微電子器件的封裝特性與熱阻參數，實現結溫精準控制在125℃安全閾值以內。

1. 器件封裝與熱界面優化

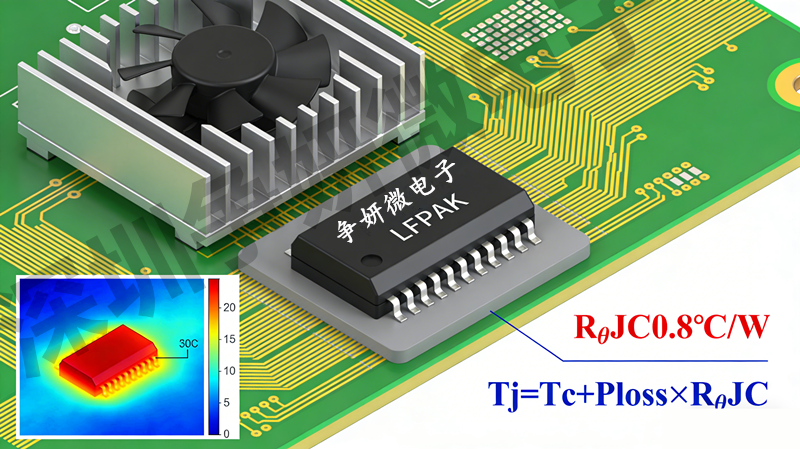

封裝形式直接決定器件的熱擴散能力，爭妍微電子工業級平面MOSFET提供TO-220、D2PAK、LFPAK等多種封裝，其中LFPAK封裝憑借結到殼熱阻（RθJC）＜0.8℃/W的優勢，較傳統TO-220封裝熱阻降低40%，適合高功耗場景。選型時需結合總功耗計算熱阻需求，例如某應用中爭妍微電子MOSFET總功耗16.2W，環境溫度50℃，則需確?？偀嶙琛?125-50)/16.2≈4.6℃/W，據此選擇封裝與散熱方案。

熱界面優化是降低接觸熱阻的關鍵，器件與散熱器間需涂抹導熱硅脂（導熱系數≥1W/m·K）或采用相變材料（Tm≥80℃），厚度控制在0.1mm以內，施加＞10psi壓力確保緊密貼合，可將結到散熱器熱阻（RθCS）降至0.1℃/W。對于無散熱器場景，需通過PCB銅箔散熱，采用2oz銅厚+網格鋪銅設計，源極區域銅箔面積≥1cm2/W，配合Φ0.3mm過孔陣列（間距1.2mm）實現雙面導熱，可降低PCB熱阻15%-40%。

2. PCB布局與系統級散熱策略

PCB布局需遵循熱對稱與低寄生原則：功率回路走線盡量短粗，減少走線電阻與電感，避免熱量集中；MOSFET遠離電容、驅動IC等熱敏器件，防止熱耦合影響；地平面采用完整設計，避免分割導致的散熱路徑斷裂。針對高頻場景，可通過優化驅動參數平衡散熱與損耗，例如適當增大柵極電阻降低開關速度，減少開關損耗，但需兼顧EMI性能，必要時采用分段驅動策略。

系統級散熱需根據功耗等級適配方案：小功耗（≤1W）依賴PCB銅箔自然散熱；中功耗（1W-5W）配置小型散熱器；大功率（≥5W）采用主動散熱，軸流風扇風速＞3m/s時可使散熱器熱阻降低50%，若功耗＞500W，建議采用液冷冷板（熱阻低至0.05℃/W）。設計完成后需通過ANSYS Icepak熱仿真驗證，結合紅外熱像儀實測殼溫，按Tj=Tc+Ploss×RθJC推算結溫，確保滿足工業級降額要求。

三、EMI抑制：兼顧性能與電磁兼容性

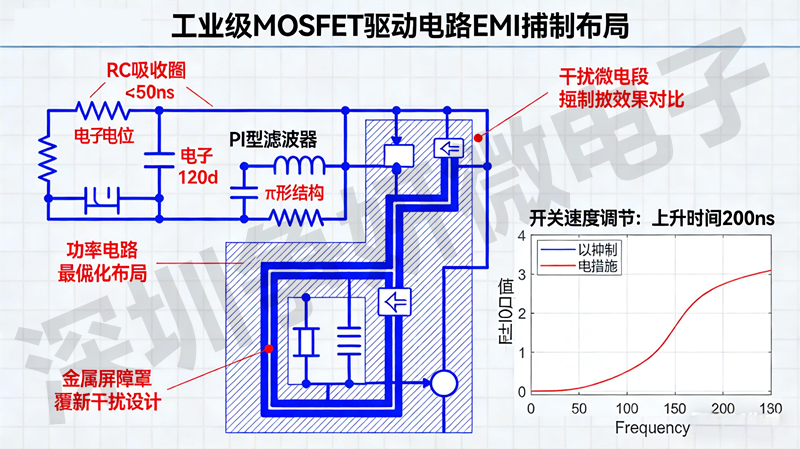

工業場景中，高頻開關的MOSFET驅動電路易產生電磁干擾，通過傳導與輻射路徑影響周邊設備正常工作，需符合EN 55022等工業EMC標準。EMI抑制需從干擾源、傳播路徑兩方面入手，結合電路特性制定針對性方案，在不犧牲效率的前提下降低干擾水平。

1. 干擾源抑制：優化開關特性與回路設計

MOSFET高速開關產生的dv/dt、di/dt是主要干擾源，可通過調節驅動參數與器件選型抑制。爭妍微電子平面MOSFET具備優異的開關特性，配合驅動IC的Idrive調節功能，可控制上升/下降時間（slew rate），降低高頻分量輻射——例如將上升時間從100ns延長至200ns，可使高頻帶寬從3.5MHz降至1.75MHz，顯著減少輻射干擾。但需注意，開關速度降低會增大開關損耗，需通過仿真平衡EMI與散熱性能。

功率回路的寄生電感是電壓尖峰與EMI的重要誘因，布局時需最小化開關電流回路面積，將MOSFET、續流二極管、輸入電容等器件緊密布局，回路面積控制在5cm2以內，減少寄生電感導致的L×di/dt尖峰。同時，在MOSFET漏源極間并聯RC吸收電路（如100Ω+10nF），抑制感性負載關斷時的電壓尖峰，配合爭妍微電子器件的Vds耐壓裕量（建議選型Vds≥工作電壓1.5-2倍），避免尖峰擊穿與干擾輻射。

2. 傳播路徑阻斷：濾波與屏蔽設計

傳導干擾可通過濾波電路阻斷，電源輸入端配置PI型濾波器，由共模電感、差模電容組成，針對開關頻率及其倍頻噪聲提供低阻抗回路。濾波器設計需匹配干擾頻段，大電容（如10μF）應對低頻瞬態，小電容（如0.1μF、1nF）抑制高頻噪聲，電容需靠近器件管腳擺放，縮短退耦路徑。電機驅動等長線纜場景，需在線纜兩端增加差模/共模電容，配合屏蔽線纜減少輻射干擾，屏蔽層單端接地避免環流。

PCB層面需優化接地與布線，模擬地與功率地單點連接，避免功率電流流經模擬地產生干擾；驅動信號采用差分布線或屏蔽布線，遠離功率回路；多層板設計中，電源層與地層相鄰，利用電容耦合降低供電噪聲。對于強干擾場景，可對MOSFET模塊進行金屬屏蔽封裝，阻斷輻射傳播路徑，同時加強靜電防護，柵極閑置時短接G-S極，焊接采用防靜電工具。

3. 芯片級與系統級協同優化

選用具備EMI優化特性的驅動IC與MOSFET是基礎，爭妍微電子平面MOSFET通過優化米勒電容（Cgd）設計，減少開關過程中的柵極電壓波動，降低干擾源強度；部分高端驅動IC支持展頻功能，可將固定開關頻率分散至寬頻段，減小特定頻段的干擾峰值。系統集成時，需合理規劃器件布局，將干擾源與敏感電路（如MCU、傳感器）分區隔離，電源與信號線纜分開布線，避免交叉耦合。

四、結語：多維協同設計，賦能工業級應用升級

工業級平面MOSFET驅動電路的高效設計，需實現低Rds(on)器件匹配、散熱優化與EMI抑制的多維協同，既要發揮爭妍微電子等優質器件的性能優勢，又要結合應用場景平衡效率、可靠性與電磁兼容性。低Rds(on)器件的精準匹配是提升效率的核心，高效散熱是突破功率瓶頸的關鍵，科學的EMI抑制是保障系統兼容的前提。

實際設計中，工程師需以器件數據手冊為依據，結合仿真與實測驗證，優化驅動參數、PCB布局及散熱方案，同時關注參數裕量設計，應對工業場景的惡劣工況（如寬溫、強干擾、長時間連續工作）。隨著功率半導體技術的迭代，爭妍微電子等企業將持續推出更低Rds(on)、更優熱特性與EMC表現的平面MOSFET產品，為工業自動化、新能源等領域的電路設計提供更廣闊的優化空間，推動工業功率轉換系統向高效化、小型化、高可靠化升級。
