磁驅輸送線作用原理是什么？

磁驅輸送線基于交變磁場與直線電機原理運作，系統由定子和動子構成。定子固定在輸送線軌道上，含有按特定規律排列的線圈繞組；動子承載物料，裝配永磁體。

電流通過定子線圈產生交變磁場，磁場與動子永磁體相互作用，根據洛倫茲力定律產生推動力，推動動子沿軌道直線運動，從而實現物料輸送。

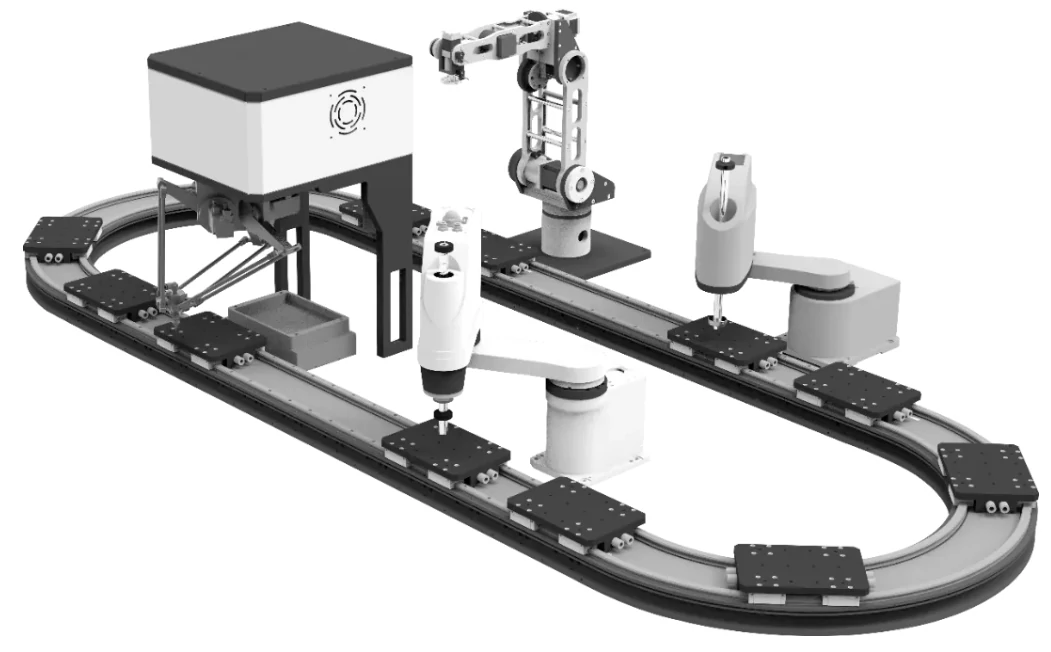

（磁驅輸送線的組件構成框架示例圖）

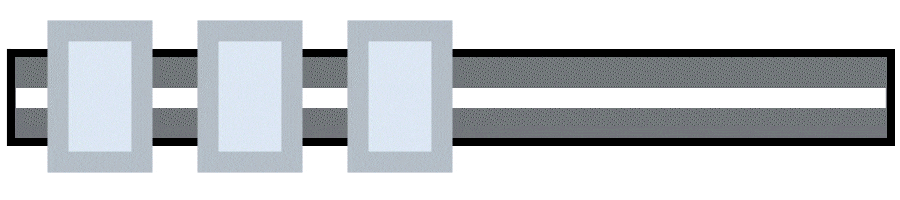

多動子：就像一條“磁力驅動的軌道”上跑著很多個“小車”（動子），每個小車都能獨立控制位置，加、減速和停止運動，可進行多輛小車在同一條軌道上按照編隊順序跑動。

（磁驅輸送線控制多動子示意圖）

磁驅輸送線市場應用

隨著制造業向多品種、快交付發展，單機設備的自動化水平持續提升，但產線整體效率往往被“工位之間的傳輸與多個外部設備協同”所限制。

傳統滾輪、皮帶、鏈條等同步輸送存在剛性連接帶來的震動、打滑與維護頻繁等問題，且節拍容易被處理時間最長工位鎖定；擴產常通過堆疊重復工位實現，導致占地與運營成本上升。

（傳統輸送系統同步控制示意圖）

為適應高速、高精與高柔性的需求，磁驅輸送線逐步成為主流選擇。但在真實產線里，輸送只是起點：它須與上下料、加工、檢測、裝配等工站實時聯動。

若磁驅輸送線系統單“跑得快”，并不能提升整線OEE。產線真正的難點在于“到位即加工、邊走邊檢測、異常分流”的閉環控制。因此，需要將運動控制、視覺協同與安全可靠機制高度集成，形成面向多工站的一體化解決方案。

多工站同一坐標系、同一閉環、多軸同步控制：在線定位/跟蹤/分流合流/加工一次到位

針對上述問題，正運動基于VPLC712機器視覺運動控制一體機開發了磁驅多動子柔性產線解決方案，以系統化、標準化組件自由靈活搭建多種磁驅多動子應用方案。當前方案采用磁驅多動子接駁線作為運載平臺，集成多個工作站，運送動子在各工位之間流轉。

▌多動子控制?成熟工藝包

正運動解決方案將機械手上下料、視覺定位、AI缺陷檢測、點膠、激光打標等常見工藝封裝為可組合工藝包，實現從單點設備控制到整線協同控制與統一調度。

用戶可通過參數化配置與切換配方，可快速適配不同規格、尺寸與類型的產品，并可根據訂單/計劃調整產能更方便，集成周期更短、適配性更強。

運行視頻請點擊→正運動磁驅多動子柔性解決方案設備運行視頻

方案實現原理

VPLC712作為磁驅多動子輸送線控制器，統一執行多動子運動控制，并與各工位設備進行數據交互。多動子驅動用標準直線電機與標準編碼器反饋，控制器經EtherCAT總線連接伺服驅動器，控制定子線圈電流形成行進磁場，與動子永磁體矩陣作用產生推力，實現動子在接駁線、環形軌道及多軌道拓?fù)渲凶杂蛇\行與精準停靠。

方案同時還可控制脈沖伺服/步進驅動裝置（如皮帶傳動裝置、搬運系統等），減少硬件資源重復投入，使上下游工作站無縫集成，有效簡化工藝流程。

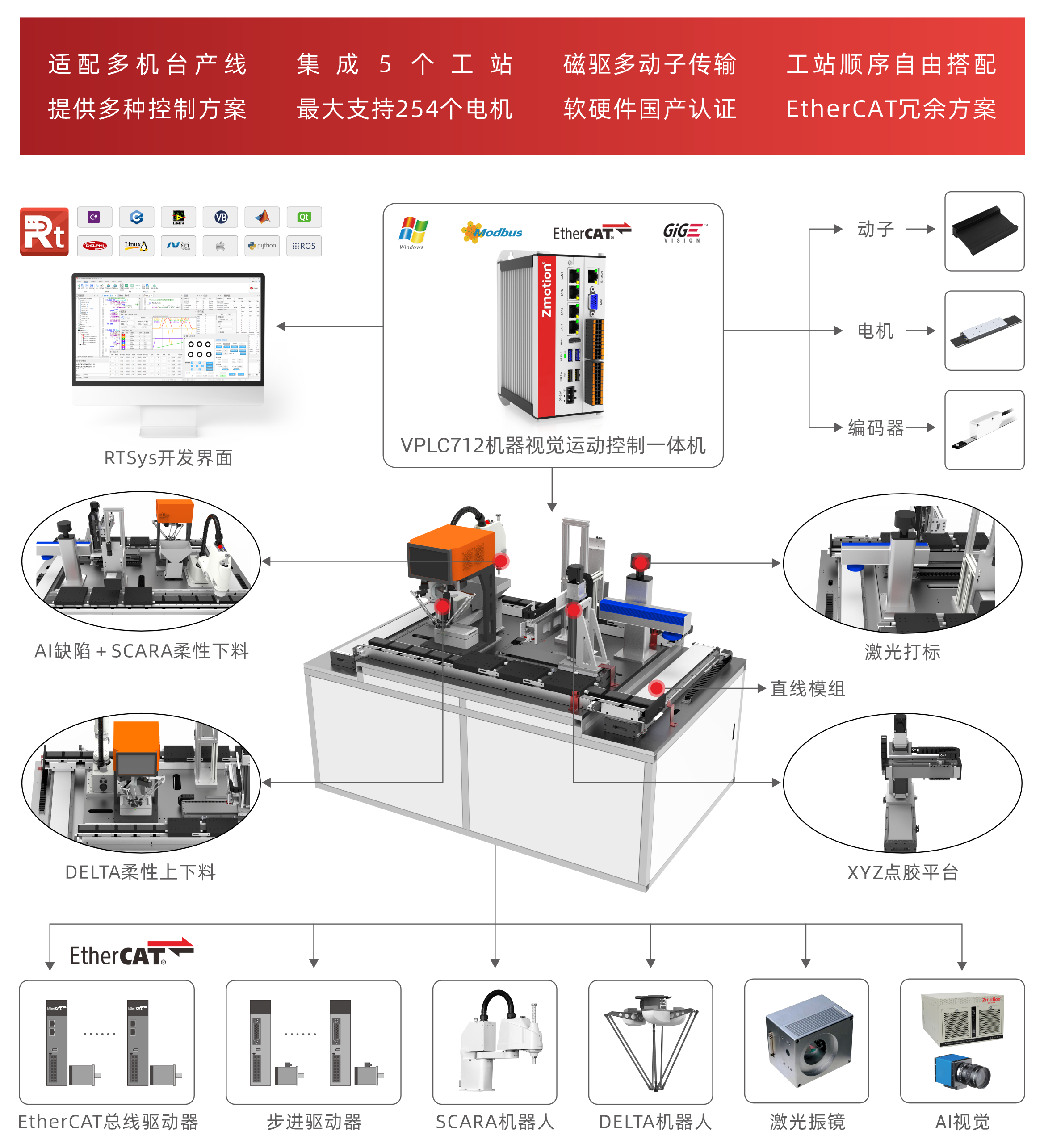

▲ 正運動磁驅多動子柔性解決方案拓?fù)鋱D ▲

集成了控制磁驅多動子所需核心功能

豐富的運動控制、IO控制、視覺、通訊功能，從同步定位到多工站集成控制。

采用標準EtherCAT接口，32軸冗余同步周期125us。

每個動子獨立控制，支持單獨或成組編隊實現同步/異步移動，并在分岔/合并點自由地切換軌道。

通過標準系統組件與功能實現自由擴展，可滿足需快速創建簡單程序和裝配應用。

用戶可擴展自定義算法，通過開放式軟件架構實現對附加外設設備模塊的控制。

可通過RTSys IDE開發環境，進行C語言編譯程序運行。

兼容多種編碼器協議及類型。

具備故障追蹤與自主避碰監測功能。

提供多動子C++ API函數使用文檔。

方案支持的磁驅線體布局形式

01.標準線性磁驅傳輸線

02.接駁型磁驅傳輸線

在配備多工位的生產系統中，磁驅輸送線通過接駁段使動子移動到其它磁驅線導軌上，連接支線工位（上下料、加工、檢測等）與主線，實現動子在主、支線間平滑切換和循環調度。

適用于多工位、節拍不均或需分流/回流的產線場景：動子按規定路徑進入指定工位?？慷ㄎ缓蠓祷刂骶€流轉；同時支持單循環/雙循環等運行模式，確保生產線周期時間一致且無等待時間，充分利用各工位最大循環速率，提升吞吐量，同時保持產線柔性與可擴展性。

水平接駁

上下接駁通過升降裝置將電機在工藝段末端的動子垂直輸送至另一運輸層級。

水平接駁+傳送帶回流

矩形多軌道輸送：多X多Y方式

注意：如有其它布局需求，如“圓弧段環形布局”等形式， 可聯系正運動基于原有磁驅輸送系統上進行驗證測試并封裝。

方案磁驅多動子流程

當前軟件方案采用正運動RTSys軟件為基礎，MotionRT750實時內核為EtherCAT總線核心，通過導入的磁驅多動子函數庫，實現磁驅多動子的各種定位運動控制與接駁過渡和防碰撞算法控制。

RTSys軟件的API接口可以支持客戶使用各種環境與上位機語言進行視覺與運動控制項目代碼的編程、測試、調試與配置，實現自定義上位機和顯示界面、操控界面的開發。

一、機器視覺運動控制一體機VPLC7系列

可選4-64軸運動控制（脈沖+EtherCAT總線），EtherCAT最小通訊周期250us；

內置強實時運動控制內核MotionRT750，支持第三方視覺軟件；

板載20路通用輸入（其中VPLC711的10路和VPLC712的8路為高速輸入），20路高速輸出；

基于x86架構的EtherCAT總線視覺運動控制器，支持脫機運行，內置豐富的視覺和運動控制功能，大幅簡化配置流程；

支持EtherCAT冗余功能，解決單點故障停機，自動診斷并持續運行，增強系統可靠性，簡化維護工作；

提供一體化開放式IPC形態的實時軟控制器/軟PLC集成的視覺+運動控制解決方案。

二、強實時運動控制內核 - MotionRT750

x86架構Windows/Linux系統下獨占CPU內核的運動控制實時內核。

支持多達254軸的高精度運動控制，控制周期可低至125us，顯著提升設備性能，助力產能提升至少20%。

單條指令的交互時間為1-3us，相較于傳統的PCI/PCIe、網口等通訊方式，速度提升了10-100倍以上。

搭載環形冗余架構，確保非故障從站持續保持正常EtherCAT通信，可顯著提升系統可靠性與運行穩定性。可有效杜絕EtherCAT通訊故障導致的產能損失。

當Windows因病毒入侵、硬件異常插拔或驅動沖突導致系統崩潰時，運動控制實時內核 MotionRT750仍可持續運行,且急停功能仍然保持有效，提供充分響應時間進行事故處置，顯著提升工業控制安全性與可靠性。
