在電子制造領域，PCB（印刷電路板）打板是產品從設計到量產的關鍵環節。其最小打板數量、工藝流程、配套服務以及供應鏈整合能力，直接影響著研發效率與成本控制。本文將圍繞PCB打板的最小數量要求展開，結合BOM配單、SMT貼裝及元器件采銷等環節，詳細解析行業規范與操作實踐，并介紹一站式智造服務平臺——拍明芯城（www.iczoom.com）的服務優勢。

一、PCB打板的最小數量要求

PCB打板的最小數量需根據工廠政策、工藝復雜度及成本結構綜合確定，不同階段的需求對應差異化策略：

1. 打樣階段：5-10片為常見選擇

功能測試需求：電子工程師完成PCB設計后，通常需制作少量樣板進行硬件調試、程序燒錄及初步功能驗證。此時，5-10片的起步套餐（如嘉立創、捷配等平臺提供的標準服務）因成本低、交期快（24小時至3天）成為首選。

成本構成：打樣成本中工程費占比高，單片價格隨數量增加而遞減。例如，10片樣板的單價可能比單片低40%-60%，但若僅需1-2片，工廠可能因分?jǐn)偣こ藤M(fèi)困難而拒接或提高單價。

拼板優化：若設計包含多個相同子板（如陣列拼板），可通過拼板技術將10個小板集成于1張大板，按整張大板出貨（如5張大板=50個小板），進一步降低單片成本。

2. 小批量試產：50-200片平衡成本與風險

用戶測試與展會樣品：產品功能驗證通過后，需制作50-200片用于用戶測試、可靠性驗證或展會展示。此階段單價較打樣下降30%-50%，且能提前暴露設計缺陷，避免量產風險。

工藝適配性：部分工廠對小批量訂單設置工藝限制（如尺寸≤10cm2、層數≤2層），需在下單前確認工藝標準，避免因超規格導致額外費用。

3. 正式量產：500片以上進入成本優勢區間

規?；a(chǎn)：當產品進入量產階段，500片以上的訂單可享受最低單價，邊際成本顯著降低。此時需重點關注板材利用率（通過拼板優化減少邊角料浪費）及生產周期（5-15天，數量越大交期越長）。

特殊工藝需求：若涉及鋁基板、阻抗控制、埋盲孔等高端工藝，需提前與工廠溝通最小起訂量（MOQ），部分工藝可能要求單批次1000片以上。

二、PCB打板的核心工藝流程

PCB打板需經歷開料、鉆孔、沉銅、圖形轉移等14項工序，每一步均影響最終質量：

開料：將大張覆銅板按設計尺寸裁切為小塊生產板件，需確保板料平整無翹曲。

鉆孔：根據設計文件在板料上鉆出通孔，孔徑精度需控制在±0.05mm以內。

沉銅：通過化學沉積在孔壁形成薄銅層，為后續電鍍提供導電基礎。

圖形轉移：將菲林上的線路圖形通過曝光、顯影技術轉移至板面，誤差需≤0.1mm。

圖形電鍍：在裸露銅層上電鍍加厚銅層（通?！?5μm），并覆蓋鎳/金或錫層以增強焊接性。

蝕刻：用化學溶液腐蝕非線路部位的銅層，形成精確導電路徑。

表面處理：根據需求選擇噴錫、沉金、OSP等工藝，保護銅層并提升焊接可靠性。

測試與檢驗：通過飛針測試或AOI檢測開路、短路等缺陷，確保良品率≥99%。

三、BOM配單：從設計到生產的橋梁

BOM（物料清單）是描述產品組成的技術文件，其準確性直接影響生產效率與成本控制。廣義BOM需結合產品結構與工藝流程，明確每一工序的物料需求：

BOM類型：

狹義BOM：僅描述物料物理結構（如電阻、電容的型號與數量）。

廣義BOM：融合工藝流程（如SMT貼裝順序、回流焊溫度曲線）與資源信息（設備、人工、資金）。

擴展BOM：進一步集成供應鏈數據（如供應商交期、庫存水位），支持動態成本優化。

BOM配單流程：

設計階段：通過EDA工具（如Altium Designer）生成初始BOM，標注物料型號、封裝及用量。

審核階段：由采購與工程團隊核對物料可采購性（如是否為停產型號）、替代方案及成本。

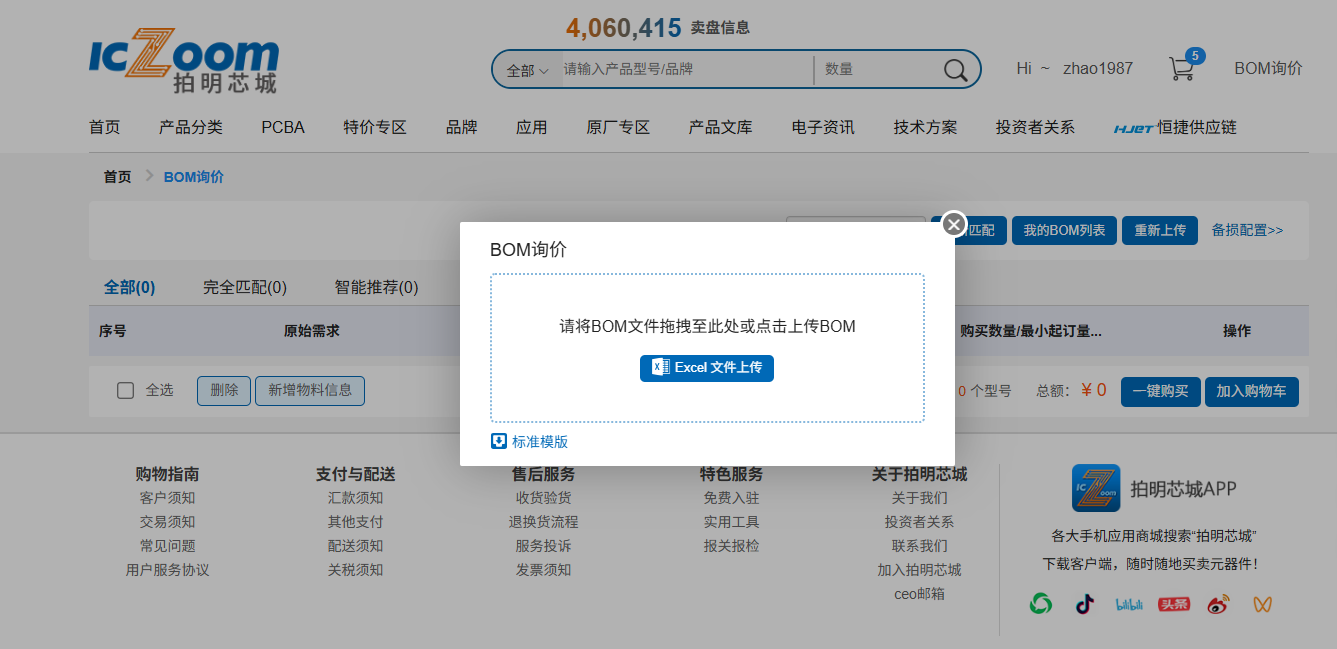

下單階段：將最終BOM導入拍明芯城等平臺，系統自動匹配供應商庫存，生成采購清單與報價。

四、SMT貼裝：高精度組裝的關鍵技術

SMT（表面貼裝技術）通過回流焊或波峰焊將SMD（表面安裝器件）焊接至PCB表面，其核心要素包括：

設備與工藝：

貼片機：高速貼片機精度可達±0.05mm，支持01005（0.4mm×0.2mm）等微小元件貼裝。

回流焊：通過溫度曲線控制（預熱區、保溫區、回流區、冷卻區）確保焊點質量，避免冷焊或錫珠缺陷。

檢測技術：AOI（自動光學檢測）可識別元件偏移、少錫等缺陷，X-Ray檢測用于BGA等隱匿焊點檢驗。

質量管控：

鋼網設計：根據元件密度與焊盤尺寸定制鋼網厚度（通常0.12-0.15mm），控制錫膏印刷量。

錫膏管理：采用無鉛錫膏（Sn-Ag-Cu合金），存儲溫度需控制在2-10℃，開封后24小時內使用完畢。

ESD防護：生產環境濕度控制在30%-70%，操作人員佩戴防靜電手環，避免元件靜電損傷。

五、元器件采銷：供應鏈整合與成本優化

元器件采銷需平衡交期、質量與成本，拍明芯城等平臺通過以下模式提升效率：

一站式采購：

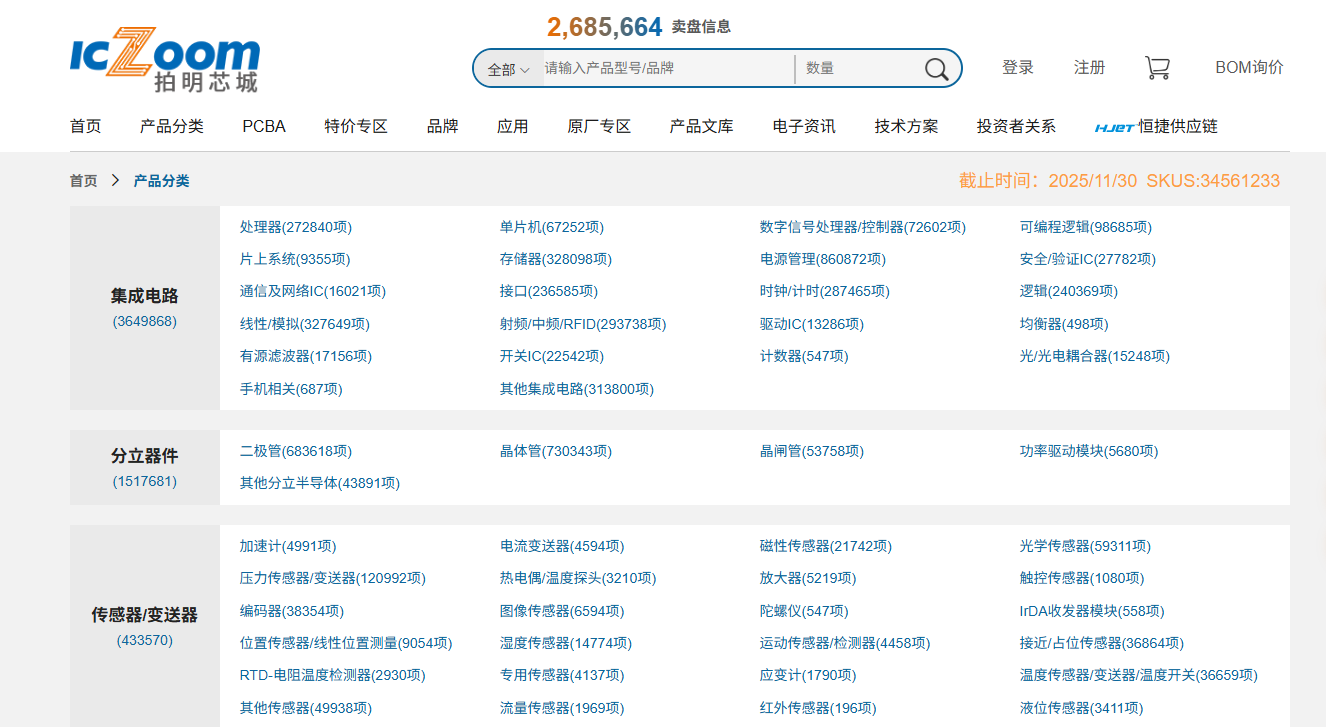

平臺資源：整合全球5000+供應商庫存，覆蓋主動器件（如MCU、功率模塊）、被動器件（如電阻、電容）及連接器、傳感器等全品類。

智能匹配：上傳BOM后，系統自動推薦符合參數要求的物料，并對比價格、交期與供應商評級。

小批量支持：支持1片起訂，解決研發階段長尾物料采購難題。

供應鏈金融：

賬期服務：為優質客戶提供30-90天賬期，緩解資金壓力。

庫存共享：通過VMI（供應商管理庫存）模式，將供應商庫存納入平臺系統，實現按需調用。

質量保障：

原廠授權：與TI、ADI、ST等國際大廠建立直接合作，確保正品供應。

檢測認證：提供RoHS、REACH等環保認證報告，支持入廠抽檢與第三方檢測。

六、拍明芯城：智造服務平臺的綜合優勢

拍明芯城（www.iczoom.com）作為納斯達克上市企業（股票代碼：IZM），以“快速撮合”為核心，提供PCB打板、BOM配單、SMT貼裝及元器件采銷的一站式服務：

技術賦能：

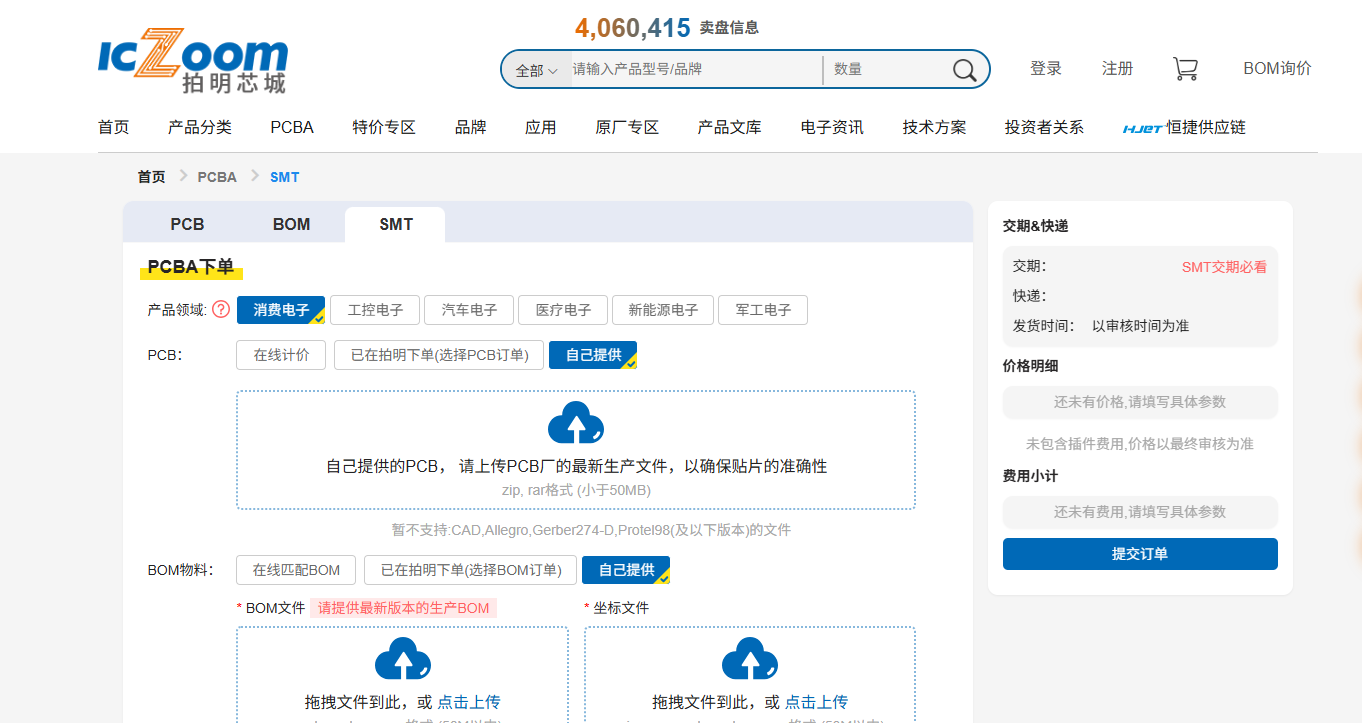

智能比價：輸入PCB尺寸、層數、數量后，系統實時顯示不同工廠報價，支持拖動數量滑塊動態比價。

設計工具集成：與Altium、Eagle等EDA軟件無縫對接，直接上傳設計文件生成生產文件。

工藝庫共享：開放嘉立創、捷配等工廠的工藝參數庫，幫助用戶優化設計以降低制造成本。

服務網絡：

全球覆蓋：在中國、東南亞、歐洲設立倉儲與物流中心，支持72小時全球交付。

本地化支持：提供多語言客服團隊，解決時區與語言障礙。

成功案例：

某智能家居企業：通過拍明芯城完成PCB打板（1000片，4層板，沉金工藝）與BOM配單，成本較傳統渠道降低22%，交期縮短5天。

某醫療設備廠商：利用平臺SMT貼裝服務（0201元件貼裝精度±0.03mm），產品良品率提升至99.8%，通過FDA認證。

結語

PCB打板的最小數量需根據研發階段靈活調整，而BOM配單、SMT貼裝與元器件采銷的協同效率，則決定了產品從設計到量產的轉化速度。拍明芯城通過技術整合與供應鏈優化，為電子制造企業提供低成本、高效率的智造解決方案，助力創新產品快速落地。無論是初創團隊還是成熟企業，均可通過平臺實現資源最優配置，在激烈的市場競爭中搶占先機。
