面向能源互聯網的功率半導體變革:基本半導體ED3系列SiC MOSFET功率模塊(BMF540R12MZA3)技術與應用分析
1. 引言:功率半導體與“三個必然”的戰略交匯
在全球能源結構向低碳化、數字化轉型的宏大背景下,電力電子技術正經歷著一場以寬禁帶(WBG)半導體材料為核心的深刻革命。作為電能轉換與控制的核心器件,功率半導體正從傳統的硅(Si)基時代加速邁向碳化硅(SiC)時代。這一轉型不僅是材料物理屬性的勝利,更是系統工程效率、功率密度與全生命周期成本(TCO)優化的必然選擇。
在此背景下,作為行業領先的半導體分銷服務商,傾佳電子(Changer Tech) 敏銳地捕捉到了這一歷史性機遇,提出了著名的SiC碳化硅MOSFET功率器件“三個必然”戰略論斷:SiC MOSFET模塊必然全面取代IGBT模塊與IPM模塊;SiC MOSFET單管必然全面取代IGBT單管及650V以上高壓硅MOSFET;650V SiC MOSFET單管必然全面取代超結(SJ)MOSFET與高壓氮化鎵(GaN)器件 。
以傾佳電子代理并力推的基本半導體(BASIC Semiconductor) 旗艦產品——ED3系列SiC MOSFET半橋模塊 BMF540R12MZA3 為核心研究對象,展開全維度的深度技術剖析。我們將透過微觀的材料科學(Si3N4 AMB基板)、中觀的器件物理與驅動控制,以及宏觀的系統仿真(與國際一線IGBT模塊競品的對標),揭示該模塊在固態變壓器SST、儲能變流器PCS、大巴車電驅動、重卡電驅動、礦卡電驅動、構網型儲能PCS、集中式大儲PCS、商用車電驅動、三電平風電變流器、工程型變頻器、中央空調變頻器領域的顛覆性價值。
2. 核心技術架構解析:BMF540R12MZA3的微觀物理與封裝工程
BMF540R12MZA3并非簡單的功率開關堆疊,而是第三代半導體芯片技術與先進封裝工藝的集大成者。其設計哲學旨在解決傳統硅基IGBT在電壓等級提升與開關頻率增加時面臨的“導通損耗-開關損耗”折衷瓶頸。

2.1 第三代SiC MOSFET芯片技術特性
BMF540R12MZA3基于基本半導體第三代SiC MOSFET芯片技術打造。作為一種單極性器件,SiC MOSFET與雙極性的IGBT有著本質區別。
無拖尾電流(Tail Current) :IGBT在關斷時,漂移區內存儲的少數載流子(空穴)需要通過復合耗盡,這導致了顯著的拖尾電流,產生了巨大的關斷損耗(Eoff?)。而SiC MOSFET僅依靠多子(電子)導電,關斷過程幾乎瞬間完成,徹底消除了拖尾電流。這意味著BMF540R12MZA3的開關損耗(Eon?+Eoff?)相較于同規格IGBT可降低70%以上 。
低導通電阻(RDS(on)?)與無拐點電壓:該模塊在25°C下的典型導通電阻僅為 2.2 mΩ (實測數據顯示上橋約2.60 mΩ,下橋約3.16 mΩ)。更為關鍵的是,MOSFET伏安特性呈線性,不存在IGBT的VCE(sat)?門檻電壓(通常為0.8V-1.5V)。在逆變器長期運行的輕載工況下(如光伏早晚時段、儲能待機浮充),SiC MOSFET的導通損耗遠低于IGBT,顯著提升了系統的加權效率(CEC/Euro Efficiency)。
高溫穩定性:在175°C的極端結溫下,實測RDS(on)?上升至約5.03-5.45 mΩ 。雖然電阻隨溫度上升,但相比硅基器件,SiC的熱導率(3× Si)和寬禁帶特性使其在高溫下不僅能維持電學性能,還能抑制漏電流的指數級增長。
2.2 封裝革命:氮化硅(Si3?N4?)AMB基板的深度應用
功率模塊的可靠性短板往往不在芯片本身,而在封裝材料的熱機械應力匹配上。BMF540R12MZA3采用了高性能的**氮化硅活性金屬釬焊(Si3?N4? AMB)**陶瓷基板,這是區別于傳統工業級模塊的核心技術特征。
2.2.1 三大主流陶瓷基板性能對標
為了透徹理解Si3?N4?的優勢,我們將其與氧化鋁(Al2?O3?)和氮化鋁(AlN)進行詳細對比:
| 物理特性 | Al2?O3? (DBC) | AlN (DBC/AMB) | Si3?N4? (AMB) | 技術評價與SiC適配性 |
|---|---|---|---|---|
| 熱導率 (W/m·K) | 24 | 170 | 90 | AlN導熱最強,但Si3?N4?通過減薄工藝(360um)可實現接近的熱阻表現。 |
| 抗彎強度 (MPa) | 300-450 | 350 | >700 | Si3?N4?強度是AlN的兩倍,這對于抵抗熱應力彎曲至關重要。 |
| 斷裂韌性 (K1c?,MPa?m1/2) | 4.2 | 3.4 (脆性大) | 6.0-7.0 | Si3?N4?獨特的長柱狀晶粒交織結構賦予其極高的斷裂韌性,能抑制裂紋擴展。 |
| 熱膨脹系數 (ppm/K) | 6.8 | 4.7 | 2.5 | Si3?N4?與SiC芯片(4.0)及硅(2.6)最為接近,但與銅(17.0)失配嚴重,需AMB工藝補償。 |
| 熱沖擊可靠性 (-40~150°C) | ~500次失效 | ~100-500次失效 | >5000次無失效 | SiC模塊的核心護城河。 |
2.2.2 為什么SiC必須使用Si3?N4? AMB?
功率密度與熱應力集中:SiC芯片面積通常僅為同電流等級IGBT的1/3到1/5。這意味著熱流密度(Heat Flux)極高。這種點熱源會在基板上產生巨大的溫度梯度。
銅層厚度需求:為了橫向均熱,SiC模塊通常采用更厚的覆銅層(0.5mm-1.0mm)。然而,銅(CTE=17)與陶瓷(CTE=3-4)的熱膨脹系數差異巨大。在溫度循環中,界面產生的剪切應力極大。
失效機理差異:
Al2?O3?/AlN (DBC) :采用共晶鍵合。由于陶瓷脆性大且強度低,在熱沖擊下,銅箔容易剝離,或者陶瓷本體發生貝殼狀斷裂(Conchoidal Fracture)。實驗數據顯示,DBC基板在1000次熱沖擊后常出現分層 。
Si3?N4? (AMB) :利用含有活性元素(如Ti, Zr)的Ag-Cu焊料,在陶瓷表面形成反應層。這種結合層具有一定的塑性,能緩沖熱應力。加之Si3?N4?本身極高的抗彎強度(>700MPa)和斷裂韌性,使其能夠承受厚銅層的熱拉扯而不破裂。
基本半導體的BMF540R12MZA3選用Si3?N4? AMB,確保了模塊在承載高頻、高溫波動工況下的長期機械可靠性,完美匹配了基本半導體對于“高可靠性、長壽命”工業級與車規級應用的要求 。
3. 性能巔峰對決:BMF540R12MZA3 vs. 國際一線IGBT仿真數據分析

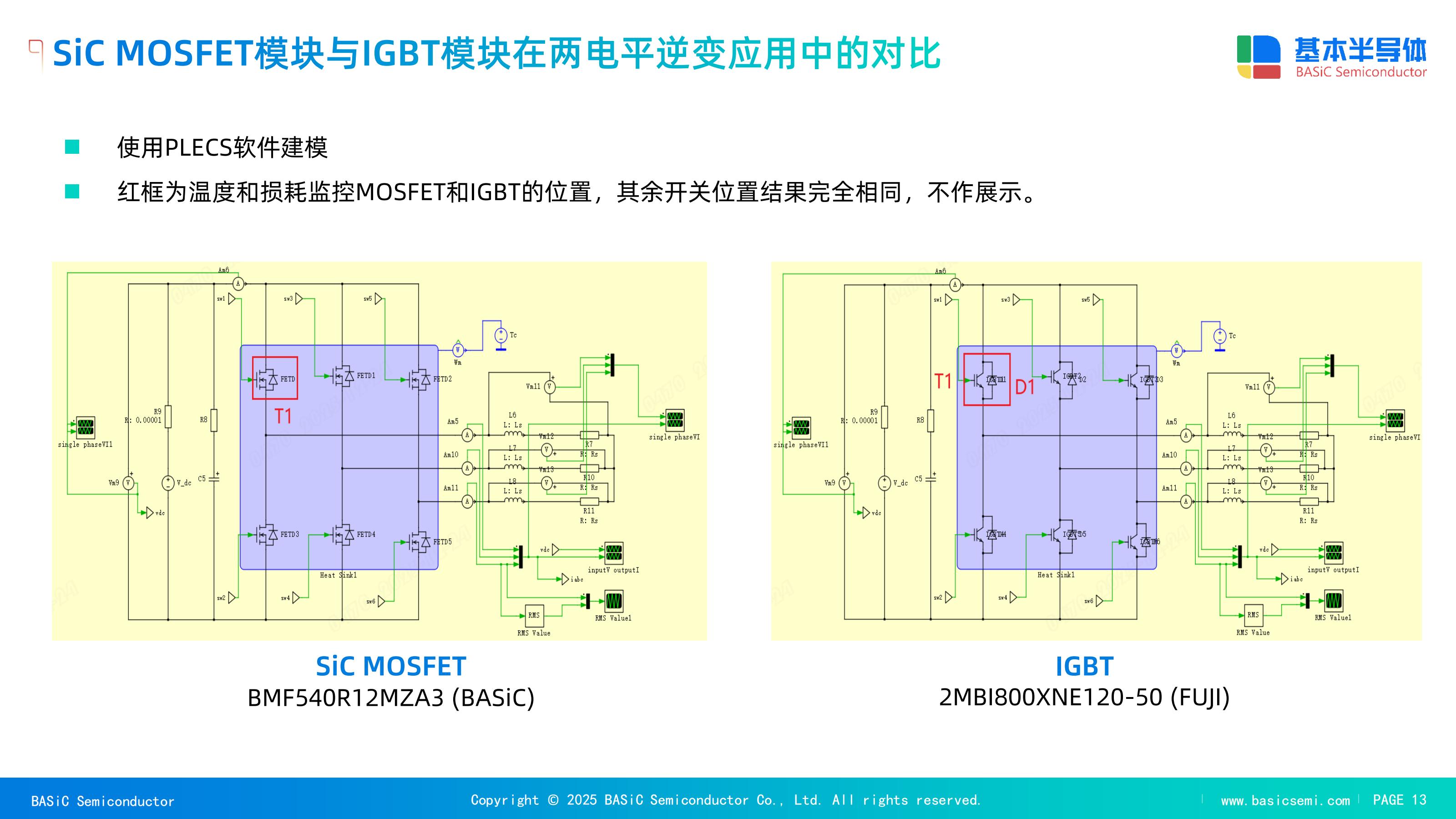

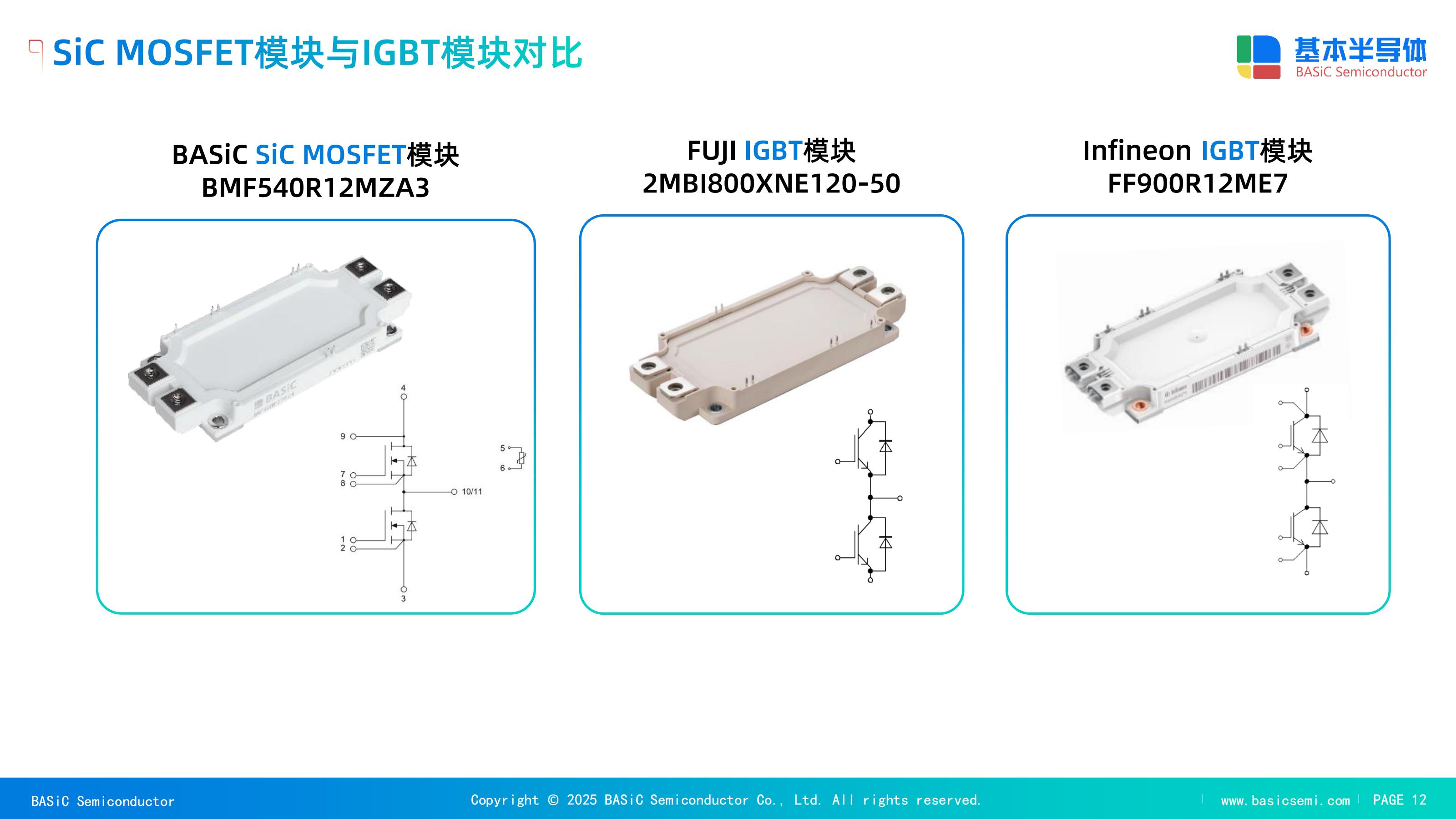

為了量化SiC帶來的系統級收益,我們基于PLECS仿真環境,將額定電流540A的Basic Semi SiC模塊與額定電流800A的Fuji Electric IGBT(2MBI1800XNE120-50)以及900A的Infineon IGBT(FF900R12ME7)進行了嚴苛的對比。
注意:用540A的SiC去挑戰800A/900A的IGBT看似“以小博大”,但這恰恰反映了SiC在高頻應用中無以倫比的電流輸出能力——IGBT在大電流下受限于開關損耗引起的熱失控,必須大幅降額使用,而SiC則能滿血輸出。
3.1 場景一:三相兩電平逆變器(電機驅動/光伏并網)
該拓?fù)涫枪I(yè)自動化與新能源發電中最基礎的架構。

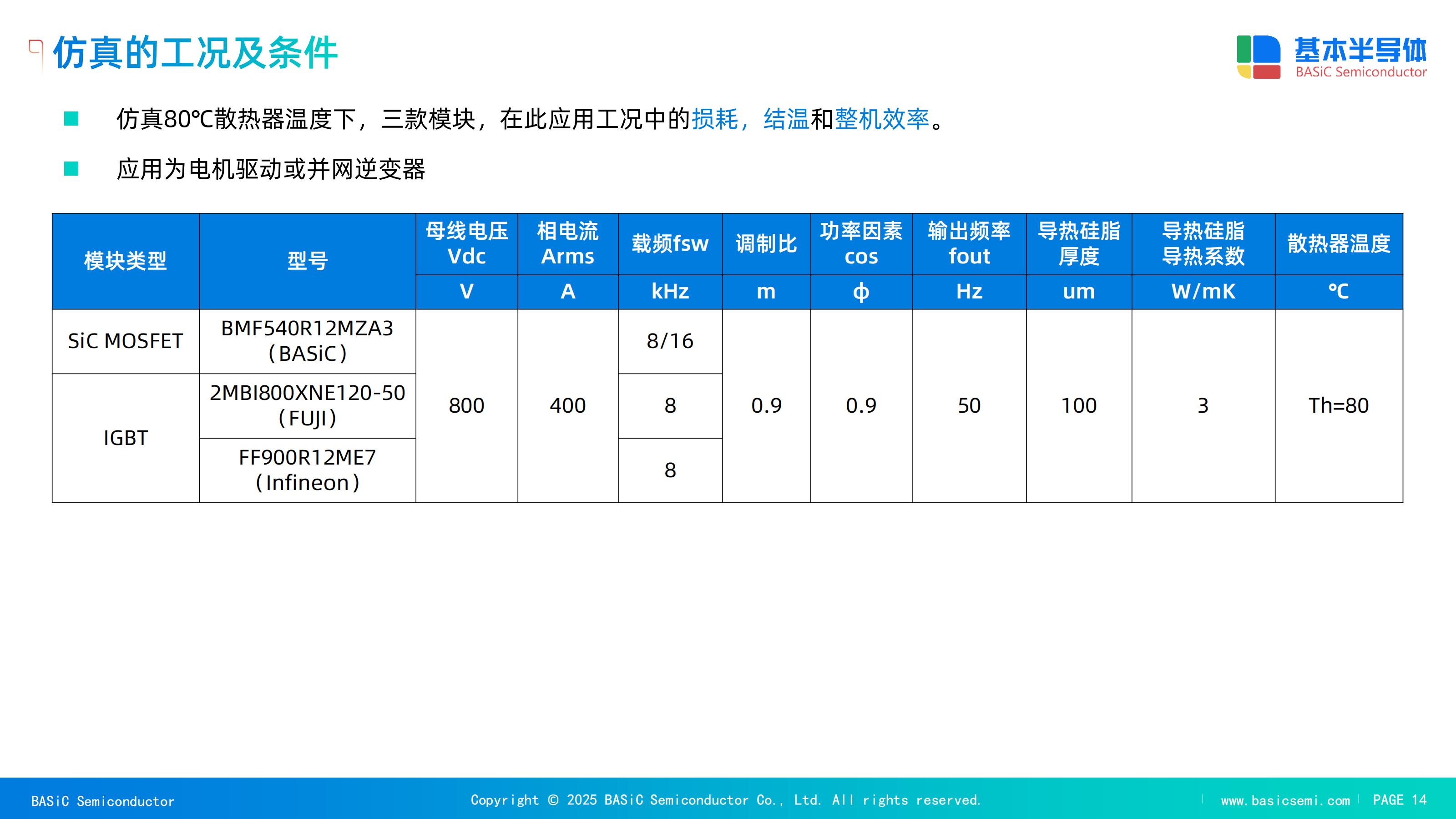

仿真工況條件:
母線電壓 (Vdc?) : 800V
輸出電流 (Irms?) : 400A
功率因數 (PF) : 0.9
散熱器溫度 (Th?) : 80°C
開關頻率 (fsw?) : 8kHz(IGBT典型值) vs. 16kHz(SiC優勢區)

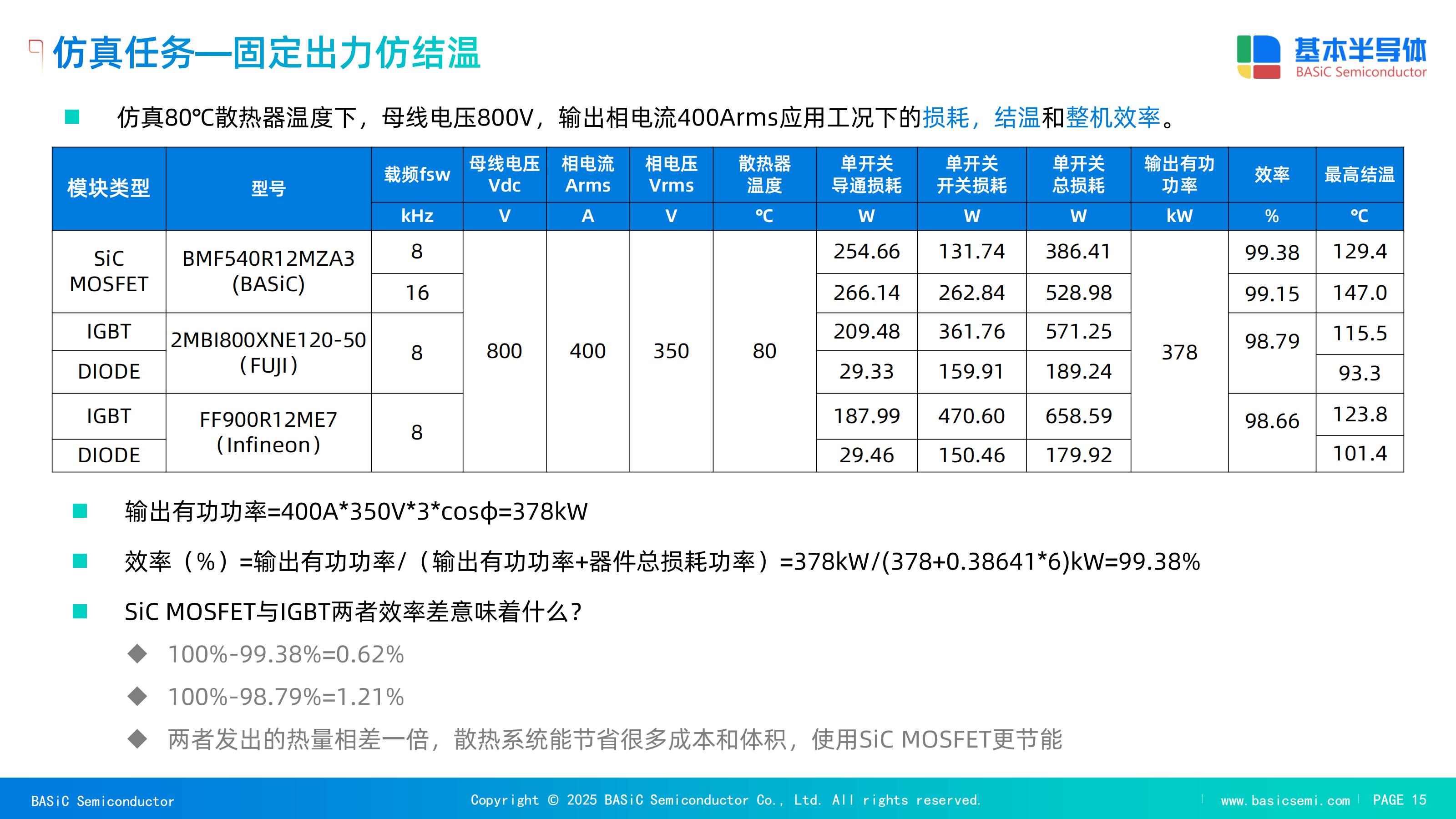

表3.1:800V/400A工況下?lián)p耗與結溫對比 (fsw = 8kHz)
| 模塊型號 | 器件類型 | 額定電流 | 單開關導通損耗 (W) | 單開關開關損耗 (W) | 單開關總損耗 (W) | 模塊總損耗 (W) | 系統效率 (%) | 最高結溫 (°C) |
|---|---|---|---|---|---|---|---|---|
| BMF540R12MZA3 | SiC MOSFET | 540A | 254.66 | 131.74 | 386.41 | 2318.46 | 99.38% | 129.4 |
| Fuji 2MBI1800 | IGBT | 800A | 209.48 | 361.76 | 571.25 | 3427.50 | 98.79% | 115.5 |
| Infineon FF900 | IGBT | 900A | 187.99 | 470.60 | 658.59 | 3951.54 | 98.66% | 123.8 |


深度洞察:
開關損耗的斷崖式下降:BMF540R12MZA3的開關損耗(131.74W)僅為Infineon 900A IGBT(470.60W)的28% 。這是單極性器件無拖尾電流特性的直接體現。
導通損耗的權衡:雖然540A的SiC芯片面積遠小于900A的IGBT,導致其導通損耗(254.66W)略高于IGBT(187.99W),但由于開關損耗的巨大優勢,SiC模塊的總損耗依然比900A IGBT低了41% 。
效率提升的經濟賬:從98.66%提升至99.38%,意味著損耗降低了一半以上。對于一個378kW的系統,這意味著減少了約2.7kW的發熱量。這不僅降低了電費支出,更允許散熱器體積和重量的顯著縮減。
結溫與散熱:雖然SiC芯片結溫(129.4°C)略高于IGBT,但這依然在175°C的安全工作區(SOA)內。SiC的高耐溫性使其在更高結溫下運行成為可能,從而進一步壓榨散熱系統的成本空間。

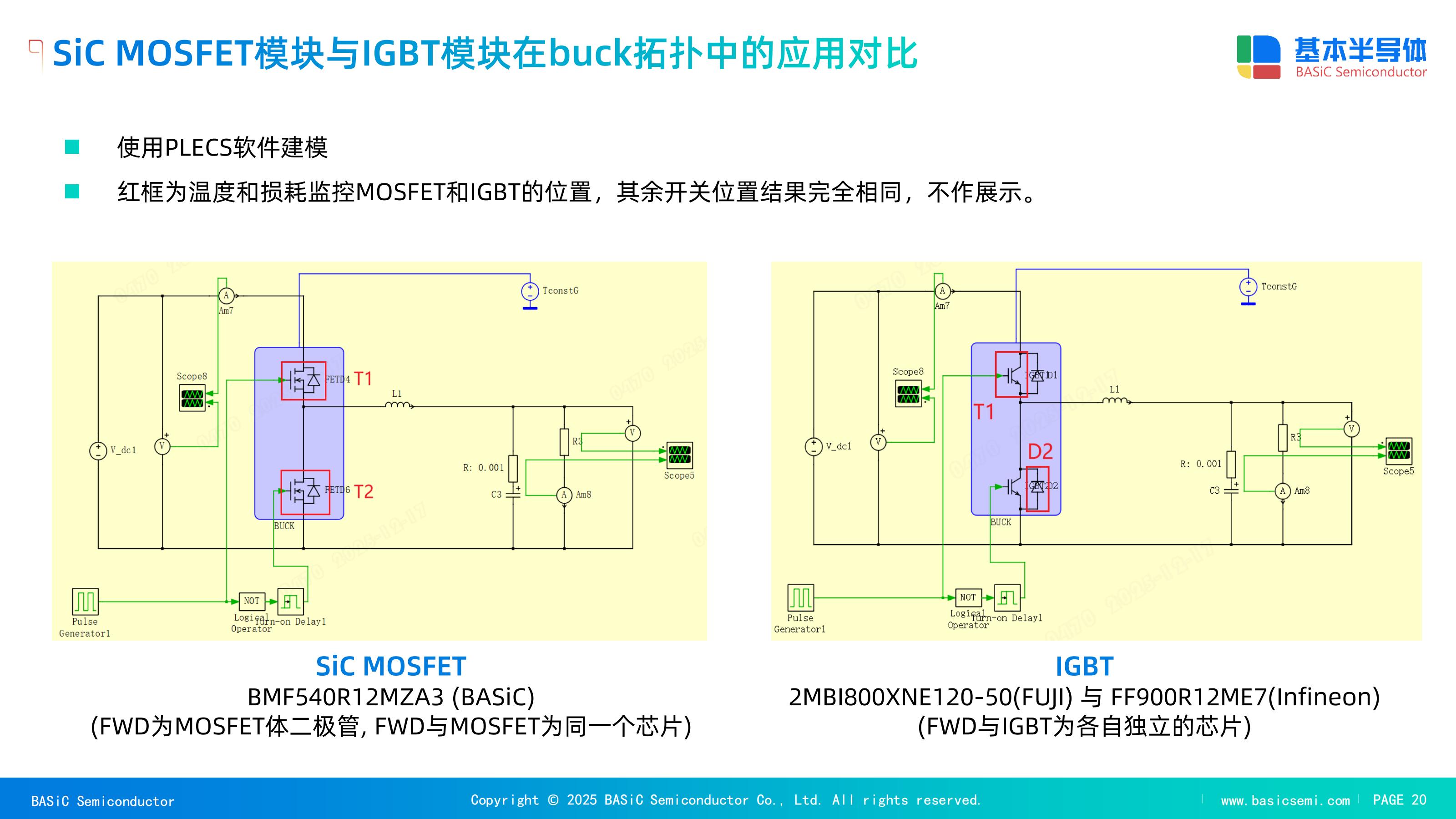

3.2 場景二:Buck變換器(儲能PCS/光伏MPPT)
Buck拓?fù)鋵﹂_關頻率更為敏感,因?yàn)殡姼畜w積與頻率成反比。

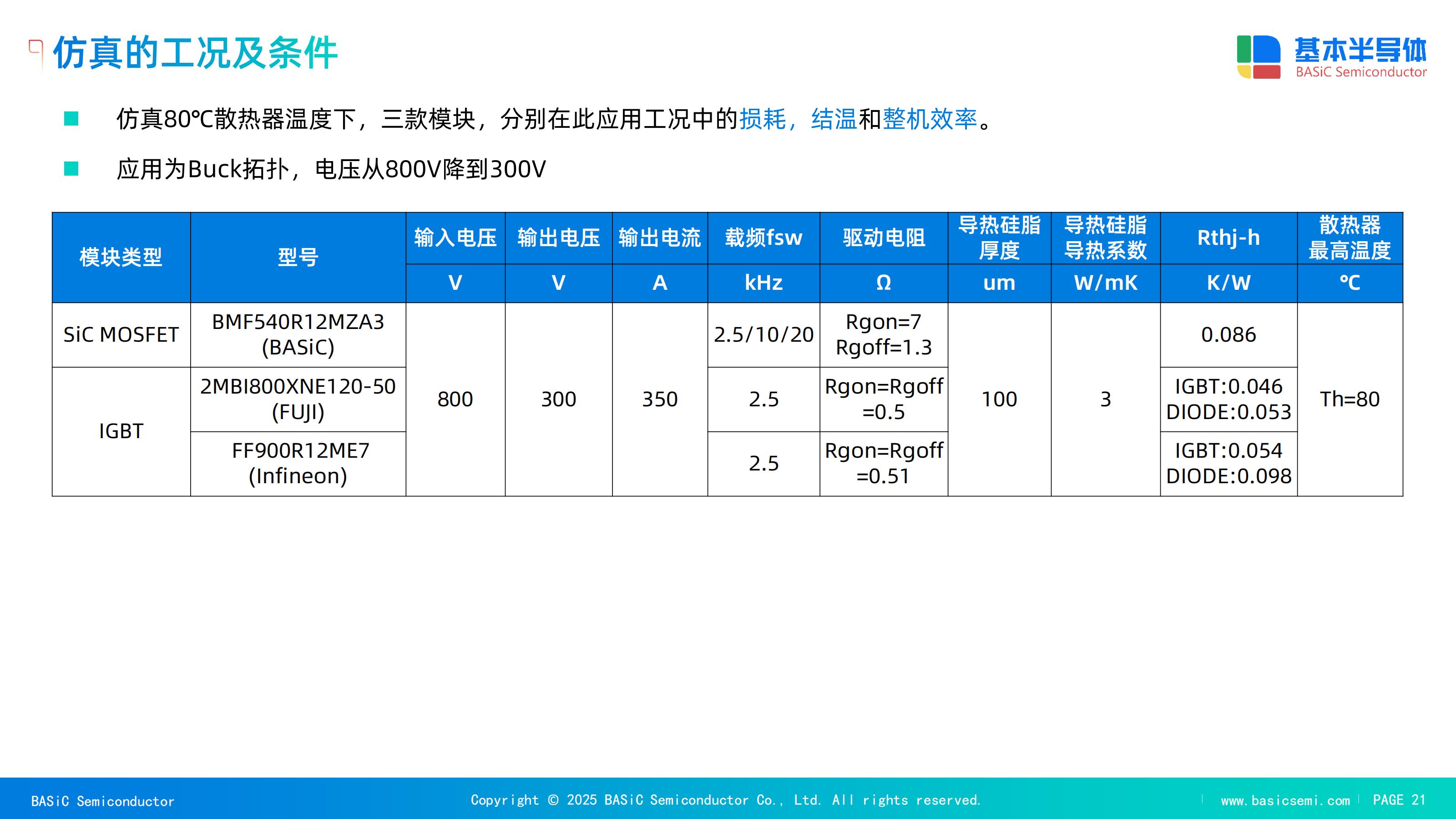

仿真工況條件:
輸入/輸出電壓: 800V / 300V
輸出電流: 350A
對比頻率: 2.5kHz(IGBT基準) vs. 10kHz/20kHz(SiC優勢)

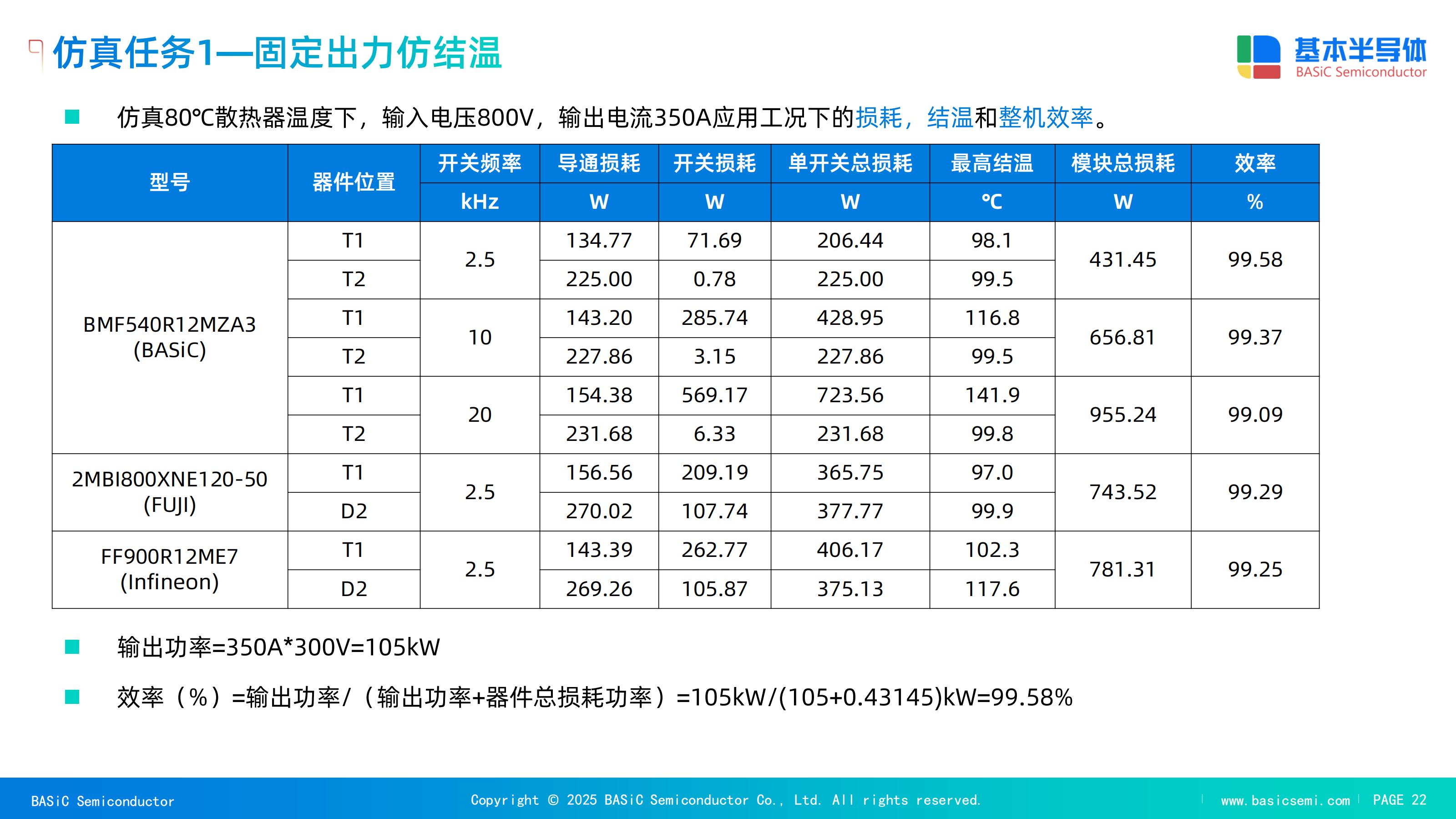

表3.2:Buck拓?fù)湎骂l率與效率的博弈
| 模塊型號 | 開關頻率 (fsw?) | 導通損耗 (W) | 開關損耗 (W) | 模塊總損耗 (W) | 系統效率 (%) | 最高結溫 (°C) |
|---|---|---|---|---|---|---|
| BMF540R12MZA3 | 2.5 kHz | 430.65 | 0.78 (極低!) | 431.45 | 99.58% | 99.5 |
| BMF540R12MZA3 | 10 kHz | 371.06 | 285.74 | 656.81 | 99.37% | 116.8 |
| BMF540R12MZA3 | 20 kHz | 386.06 | 569.17 | 955.24 | 99.09% | 141.9 |
| Fuji 2MBI1800 | 2.5 kHz | 426.58 | 316.93 | 743.52 | 99.29% | 99.9 |
| Infineon FF900 | 2.5 kHz | 412.65 | 368.64 | 781.31 | 99.25% | 117.6 |





戰略價值分析:
同頻碾壓:在2.5kHz同頻下,SiC模塊的總損耗(431.45W)僅為Infineon IGBT(781.31W)的55% 。

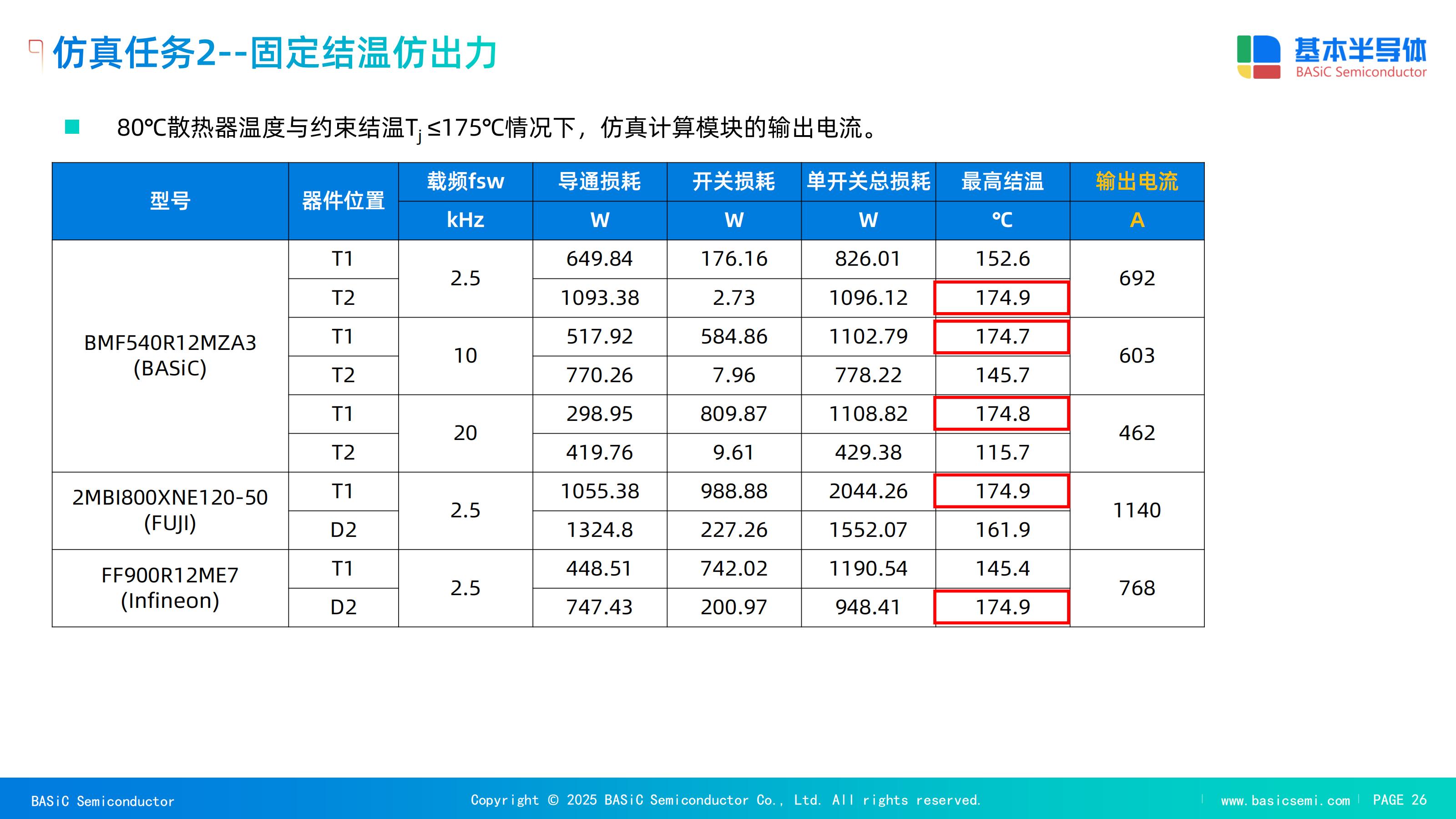

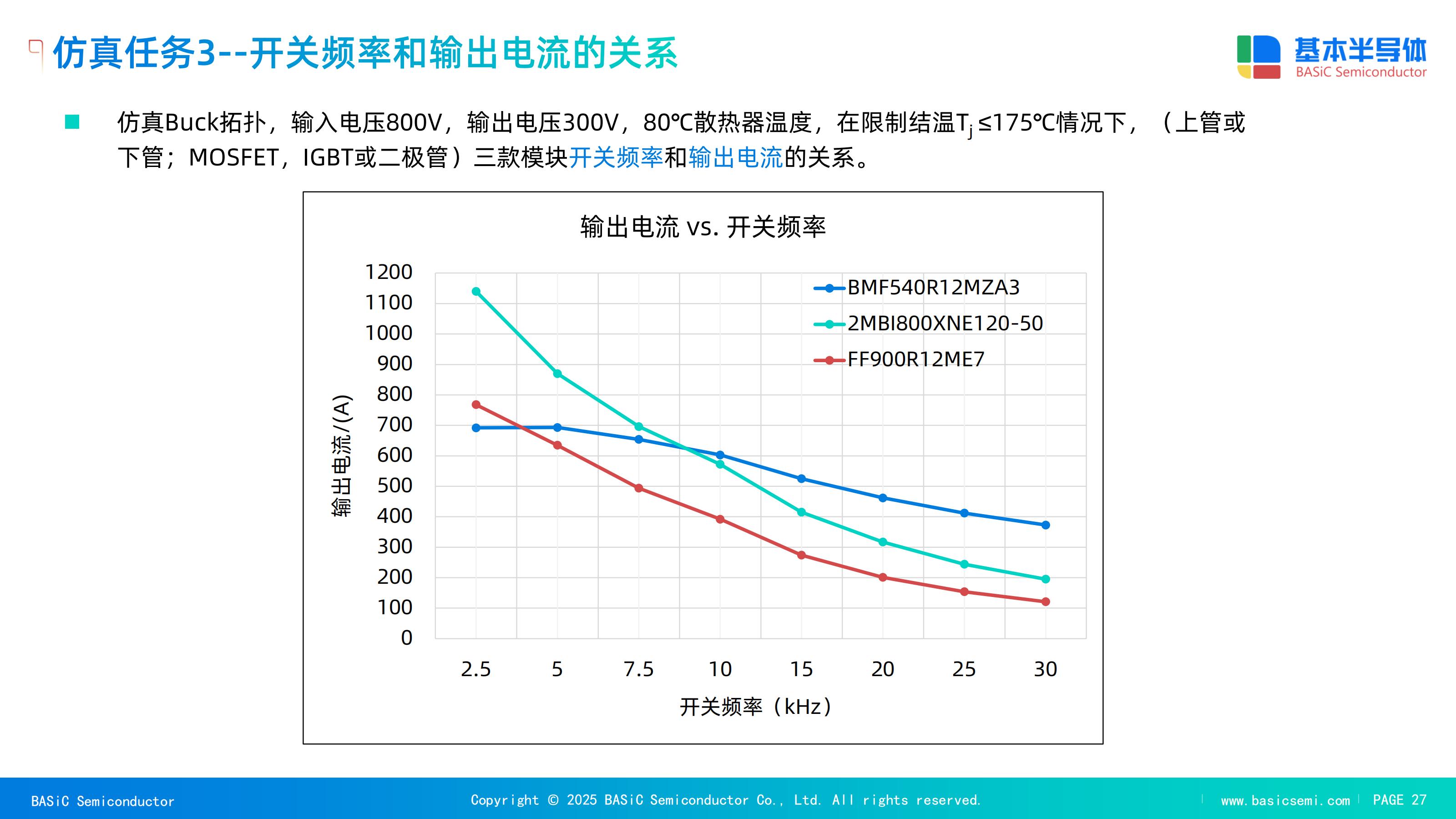

高頻制勝:BMF540R12MZA3在20kHz下的效率(99.09%)依然能與IGBT在2.5kHz下的效率(99.25%)分庭抗禮。這是一個極具破壞力的結論。這意味著,工程師可以將開關頻率提升8倍,從而將龐大昂貴的磁性元件(電感)體積縮小近80%,同時不犧牲甚至優化系統的整體熱設計。這就是傾佳電子推動SiC模塊替代IGBT模塊的核心邏輯——用半導體的成本換取系統磁性元件和散熱的成本大幅下降。
4. 駕馭極速:驅動方案與米勒鉗位(Miller Clamp)的必要性
SiC MOSFET的高速開關特性(極高的dv/dt)是一把雙刃劍。在帶來低開關損耗的同時,也引發了嚴重的米勒效應(Miller Effect)寄生導通風險。


4.1 米勒效應的物理機制
在半橋拓?fù)渲?,?dāng)上管(HS)快速開通時,開關節點(Switch Node)電壓以極高的速率(例如50V/ns)上升。這個dv/dt會通過下管(LS)的寄生柵漏電容(Cgd?,即米勒電容)產生位移電流IMiller?:
IMiller?=Cgd?×dtdVDS??
該電流必須流經柵極回路返回源極。如果柵極驅動回路阻抗(Rg(off)?)不夠低,電流會在柵極電阻上產生壓降 Vdrop?=IMiller?×Rg(off)?。一旦該壓降疊加在柵極上超過了SiC MOSFET的閾值電壓(VGS(th)?),下管就會發生誤導通。由于此時上管已經導通,這將導致電源母線直通短路(Shoot-through),引發災難性故障 。
為什么SiC比IGBT更怕米勒效應?
閾值電壓低:BMF540R12MZA3的VGS(th)?典型值為2.7V,高溫下甚至更低(約1.85V),而IGBT通常為5-6V。SiC的噪聲容限極低。
開關速度快:SiC的dv/dt是IGBT的5-10倍,產生的米勒電流大得多。
4.2 解決方案:有源米勒鉗位(Active Miller Clamp)
為了解決這一問題,基本半導體及其關聯公司青銅劍科技(Bronze Technologies)提供了專用的驅動芯片解決方案,如BTD5350M。
工作原理:
BTD5350M內部集成了一個能夠直連柵極的低阻抗MOSFET。在驅動器檢測到關斷信號且柵極電壓下降到特定閾值(如2V)以下時,該內部MOSFET導通,將柵極直接短路到負電源軌(VEE?)。這相當于在關斷穩態時,旁路了外部的柵極電阻Rg(off)?,提供了一條極低阻抗的通路來泄放米勒電流,從而將柵極電壓死死“鉗位”在低電平,防止誤觸發 。
實測效果對比:
根據雙脈沖測試數據 :
無米勒鉗位:在800V/40A工況下,下管柵極電壓受串?dāng)_最高沖至7.3V,遠超閾值,極易炸管。
有米勒鉗位:同樣工況下,下管柵極電壓波動被限制在2.0V以內,處于絕對安全區域。

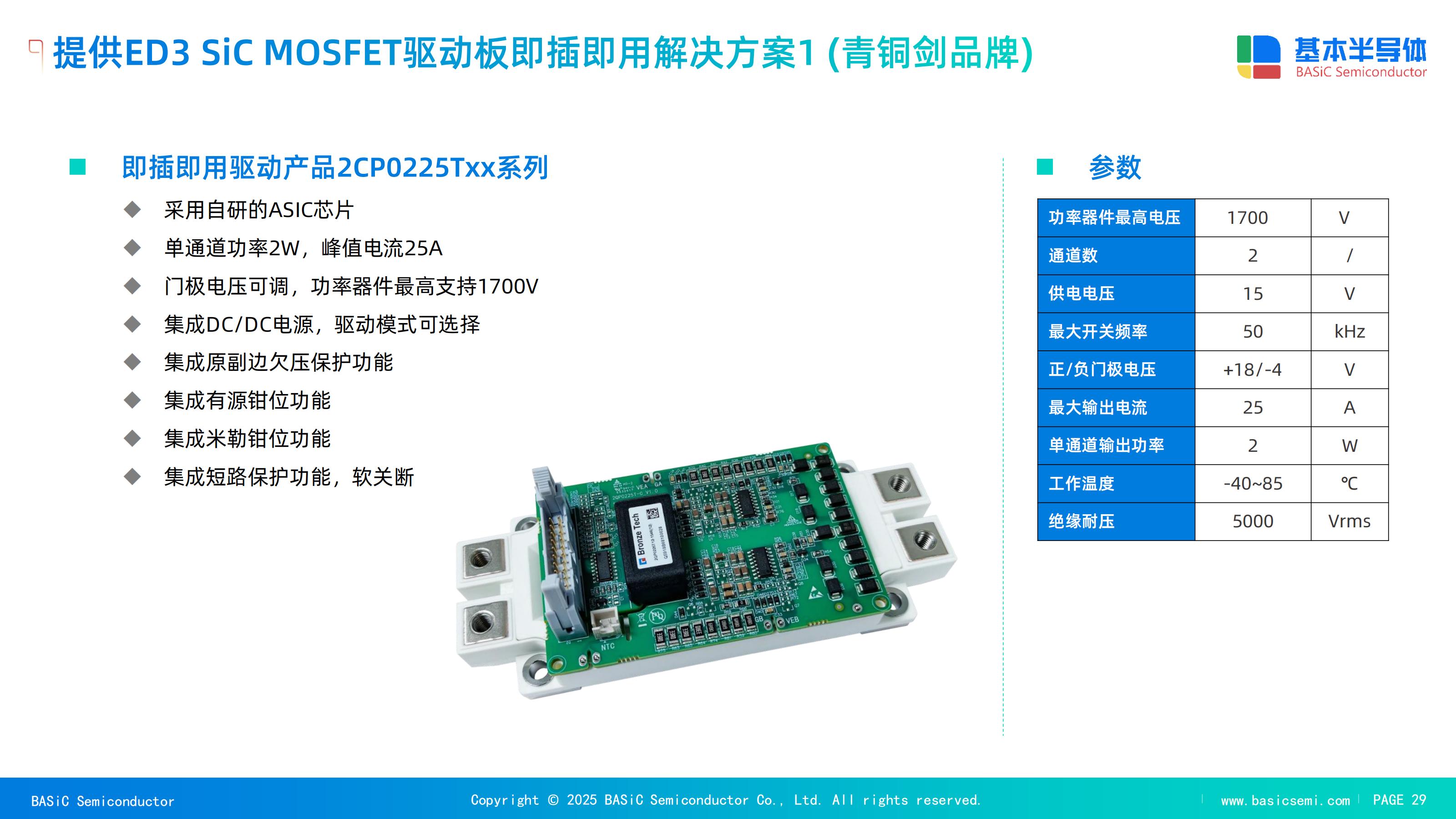

4.3 推薦驅動方案:青銅劍2CP0425Txx系列

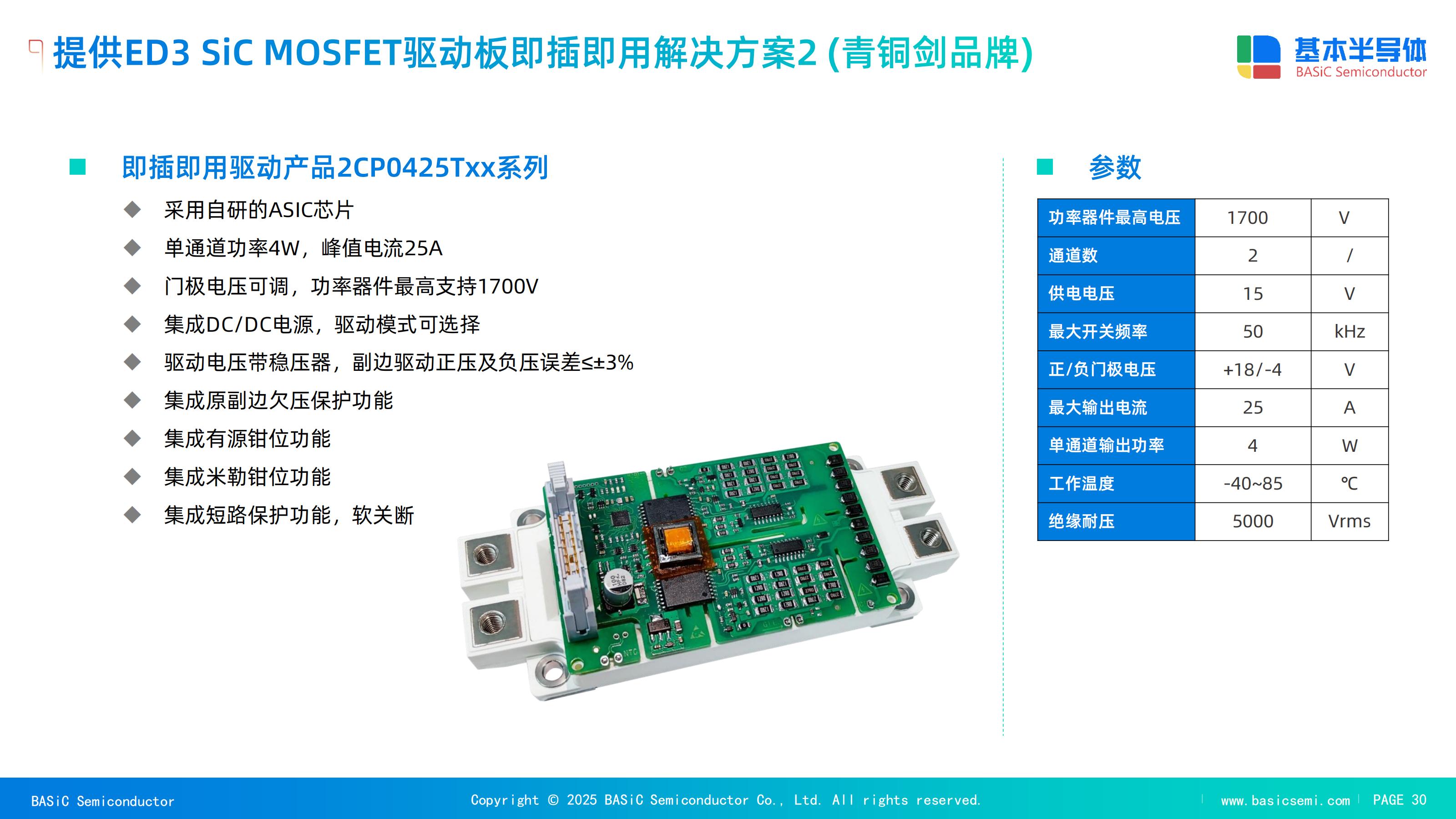

配合BMF540R12MZA3,傾佳電子推薦使用青銅劍的2CP0425Txx即插即用驅動板 :
單通道功率4W:足以驅動大電荷量的SiC模塊(QG?=1320nC)。
峰值電流25A:確保極快的開關速度。
集成功能:集成了有源米勒鉗位、短路保護、軟關斷及原副邊欠壓保護。
高絕緣耐壓:5000Vrms,適配1200V-1700V高壓應用。
5. 產業價值重構:新能源與工業應用的落地場景
BMF540R12MZA3的技術優勢在特定的應用場景中將轉化為巨大的商業價值。
5.1 儲能變流器(PCS)與1500V系統
隨著儲能電站向1500V DC高壓架構演進,對功率器件的耐壓與效率提出了嚴苛要求。
應用優勢:BMF540R12MZA3的1200V耐壓非常適合用于T型三電平或NPC三電平拓?fù)涞?500V PCS中。
價值點:利用其在20kHz下的高效率(>99%),PCS制造商可以大幅減小濾波電感和電容的尺寸,實現更高的功率密度(kW/L)。這對于寸土寸金的集裝箱式儲能系統至關重要。同時,高效率減少了空調系統的能耗,提升了儲能電站的綜合能效比(RTE)。
5.2 固態變壓器(SST)與智能電網
SST是能源互聯網的核心節點,旨在取代笨重的工頻變壓器。
應用優勢:SST內部包含高頻隔離級(DAB變換器),要求器件在極高頻率下工作以縮小變壓器磁芯體積。
價值點:仿真顯示,將頻率從50Hz提升至20kHz,變壓器體積可縮小90%以上。BMF540R12MZA3的低開關損耗是實現中壓直掛式SST商業化的關鍵使能技術。Si3?N4? AMB基板的高可靠性則保障了電網設備20年以上的長壽命需求 。
5.3 工業電機驅動與輔助牽引
應用優勢:在伺服驅動和軌道交通輔助變流器中,頻繁的加減速帶來巨大的熱沖擊。
價值點:Si3?N4?基板高達5000次以上的抗熱沖擊能力,解決了傳統模塊在重載循環下的壽命短板。同時,SiC的高頻特性可降低電機諧波損耗,提升電機系統的整體效率。
6. 結論:國產SiC供應鏈的戰略支點





深圳市傾佳電子有限公司(簡稱“傾佳電子”)是聚焦新能源與電力電子變革的核心推動者:
傾佳電子成立于2018年,總部位于深圳福田區,定位于功率半導體與新能源汽車連接器的專業分銷商,業務聚焦三大方向:
新能源:覆蓋光伏、儲能、充電基礎設施;
交通電動化:服務新能源汽車三電系統(電控、電池、電機)及高壓平臺升級;
數字化轉型:支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命,響應國家“雙碳”政策(碳達峰、碳中和),致力于降低電力電子系統能耗。代理并力推BASiC基本半導體SiC碳化硅MOSFET單管,BASiC基本半導體SiC碳化硅MOSFET功率模塊,BASiC基本半導體SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。

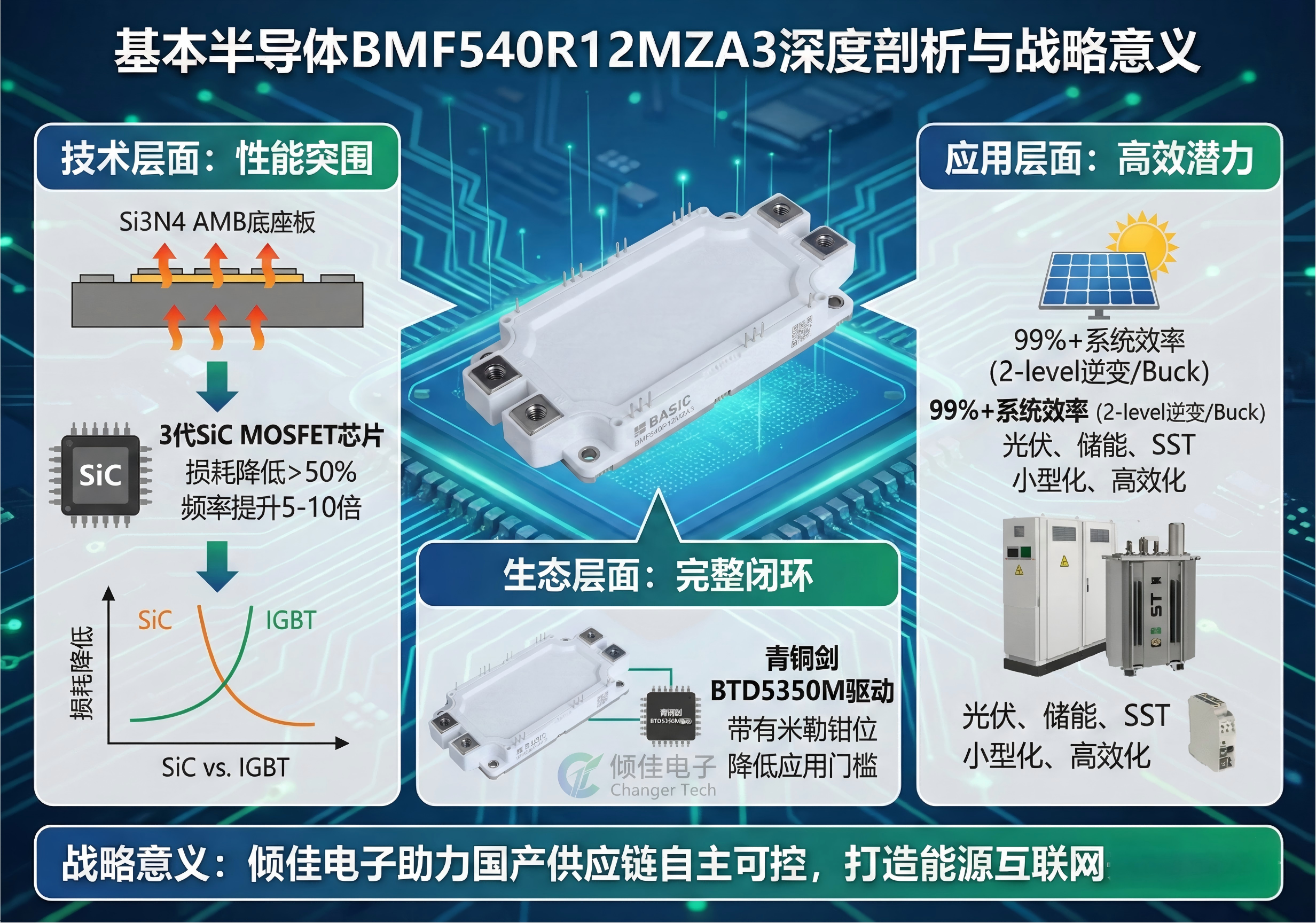

通過對基本半導體BMF540R12MZA3的深度剖析,我們不難發現,這不僅僅是一款性能卓越的功率模塊,更是國產半導體產業鏈在高壓、大功率、高可靠性領域的一次有力突圍。
技術層面:通過采用**Si3?N4? AMB基板**,成功解決了SiC高功率密度帶來的熱機械可靠性難題;通過基本半導體自主研發的3代SiC MOSFET芯片技術,實現了對同電壓等級甚至更高電流等級IGBT的降維打擊——損耗降低50%以上,且支持頻率提升5-10倍。
應用層面:仿真數據確鑿地證明了其在2-level逆變和Buck變換器中具備99%以上的系統效率潛力,為光伏、儲能和SST設備的小型化、高效化提供了堅實的物理基礎。
生態層面:配合基本半導體子公司青銅劍BTD5350M等帶有米勒鉗位功能的驅動芯片,構建了從器件到驅動的完整閉環,降低了用戶的應用門檻。
傾佳電子代理并力推這一產品線,不僅是對“SiC模塊取代進口IGBT模塊”這一技術必然性的踐行,更是為中國新能源與工業自動化產業提供了一條自主可控、性能頂尖的供應鏈選擇。在未來的能源互聯網版圖中,以BMF540R12MZA3為代表的高性能SiC模塊,必將成為連接能量與信息的關鍵樞紐。
