第一章 戰略愿景的物理內涵：重構能源交互的基石

在全球能源轉型的宏大敘事中，“全球能源互聯網”不僅是一個概念，更是一場物理層面的基礎設施革命。它標志著能源系統從單向、集中、化石燃料主導的架構，向雙向、分布式、數字化和低碳化的網絡演進。在這一復雜的網絡拓?fù)渲校昂诵墓?jié)點”不再僅僅是傳統的變電站或輸電線路，而是演變?yōu)榧芰哭D(zhuǎn)換、功率調節、數據交互于一體的智能樞紐。這些節點承擔著儲能緩沖、算力驅動、電網路由等關鍵職能。深圳基本半導體股份有限公司（以下簡稱“基本半導體”）確立的愿景——“全球能源互聯網的核心節點賦能者”，其本質是利用第三代半導體材料的物理特性，重新定義這些核心節點的能效極限、功率密度極限和可靠性極限。

實現這一愿景的路徑并非單一維度的產品替代，而是一個涉及材料科學、器件物理、封裝工藝、電路拓?fù)湟约膀?qū)動控制的系統工程?；景雽?dǎo)體通過構建從碳化硅（SiC）外延、芯片設計、制造到模塊封裝及驅動應用的全產業鏈布局，試圖掌握這一系統工程的核心變量。這種垂直整合模式（IDM）使得企業能夠針對不同節點的特定物理需求——如儲能PCS的高通流能力、AI電源的高頻開關能力、固態變壓器（SST）的高壓絕緣能力——進行底層芯片參數的定制化調優與迭代，從而確立其在能源互聯網物理底座中的核心賦能者地位 1。

1.1 核心節點的物理挑戰與SiC的材料代償

能源互聯網核心節點面臨的物理挑戰是傳統硅基（Si）器件物理極限所無法承載的。隨著節點功率等級的提升（如兆瓦級儲能、千瓦級單體服務器電源）以及對體積的極致壓縮，硅基IGBT和MOSFET在開關損耗、熱導率及耐壓能力上遭遇了不可逾越的“材料天花板”。

基本半導體的戰略路徑首先建立在碳化硅材料的內稟優勢之上。SiC材料擁有硅材料3倍的禁帶寬度、10倍的臨界擊穿場強、3倍的熱導率以及2倍的電子飽和漂移速率 。這些物理常數的躍遷，轉化為工程語言即是：更高的阻斷電壓、更低的導通電阻、更快的開關速度以及更強的散熱能力?；景雽?dǎo)體通過第三代（B3M）SiC MOSFET技術的研發，顯著優化了器件的品質因數（FOM =RDS(on)×Qg），使得在維持低導通損耗的同時，大幅降低柵極電荷，從而支持極高的開關頻率 。這不僅是器件性能的提升，更是對核心節點形態的重塑——高頻化使得無源元件（電感、電容、變壓器）的體積呈指數級減小，從而賦予核心節點前所未有的功率密度。

1.2 制造自主性與供應鏈韌性

作為賦能者，供應鏈的自主可控是實現愿景的基石?；景雽?dǎo)體在深圳設立了6英寸碳化硅晶圓制造基地，并建立了車規級和工業級模塊封裝產線，這種布局不僅規避了全球半導體供應鏈波動的風險，更重要的是實現了“設計-制造-封測”的快速反饋閉環 。在能源互聯網的建設初期，不同應用場景對器件參數的需求差異巨大且快速迭代。擁有自主制造能力，意味著基本半導體可以針對儲能PCS的浪涌工況調整芯片的雪崩耐量，或者針對AI電源的高頻需求優化柵極氧化層工藝，這種敏捷性是單純的Fabless設計公司所難以具備的，也是其成為“核心節點賦能者”的必要條件。

第二章 儲能變流器（PCS）：能源時空平移節點的重構

在能源互聯網中，儲能系統（ESS）扮演著“時間緩沖池”的角色，解決新能源發電的間歇性與負載剛性之間的矛盾。儲能變流器（PCS）作為連接電池陣列與交流電網的接口，是這一緩沖池的控制閥門。隨著工商業儲能向125kW及更高功率單元演進，PCS面臨著效率、體積和熱管理的嚴峻挑戰?；景雽?dǎo)體的實現路徑在此聚焦于利用SiC MOSFET推動拓?fù)浼軜?gòu)的極簡與高效化。

2.1 拓?fù)渥兏铮簭腡型三電平到兩電平的回歸

傳統的125kW PCS方案多采用基于硅基IGBT的T型三電平（3-Level T-type）拓?fù)洹＿@種選擇是妥協的結果：為了在1000V+的直流母線電壓下使用耐壓較低（650V/1200V）且開關速度較慢的IGBT，不得不增加電路的復雜度和器件數量（通常需要12個開關管），以換取較低的開關損耗和電壓應力 。

基本半導體的SiC技術路徑則主張回歸更簡潔的半橋兩電平（2-Level Half-Bridge）拓?fù)?。得益于SiC MOSFET（如BMF240R12E2G3，1200V/5.5mΩ）超高的耐壓能力和極低的開關損耗，兩電平拓?fù)湓?25kW功率等級下不僅可行，而且優勢巨大 。

電路簡化與可靠性提升：兩電平拓?fù)浯蠓鶞p少了功率器件和門極驅動的數量，降低了系統的復雜度和故障率。

頻率提升與體積縮減：仿真數據顯示，采用基本半導體SiC模塊的PCS方案，其開關頻率可提升至32kHz-40kHz，遠高于IGBT方案通常的10-16kHz 。頻率的倍增直接導致輸出濾波電感和電容體積的顯著減小，這是實現工商業儲能一體柜高功率密度的關鍵。

2.2 負溫度系數開關損耗：熱管理的物理紅利

在深入分析基本半導體SiC模塊（如BMF240R12E2G3）的熱特性時，我們發現了一個對PCS設計至關重要的物理現象：其開通損耗（Eon）在特定工況下呈現出負溫度系數或極低的正溫度系數特性。這與傳統IGBT及部分競品SiC器件截然不同，后者的開關損耗通常隨溫度升高而急劇增加 。

仿真數據表明，當散熱器溫度從65°C上升至80°C時，盡管MOSFET的導通電阻（RDS(on)）因物理特性而增加導致導通損耗上升，但其開關損耗卻保持穩定甚至略有下降，這種特性在系統層面產生了一種“熱補償效應” 。在110%過載（137.5kW）且散熱器溫度達到80°C的極端工況下，結溫仍能控制在約134°C的安全范圍內，遠低于175°C的極限 。

這一特性對PCS意味著什么？意味著系統可以在高溫環境下維持滿功率輸出而無需降額，或者在同等功率下可以使用更小、成本更低的散熱器。這種熱管理層面的“紅利”，直接轉化為整機功率密度提升25%以上的工程實現 。

2.3 針對電網交互的可靠性設計：內嵌SBD的戰略意義

作為能源互聯網的節點，PCS必須具備極強的電網適應性，特別是在低電壓穿越（LVRT）或電網故障導致的反向浪涌電流沖擊下?；景雽?dǎo)體的E2B封裝模塊（BMF240R12E2G3）在SiC MOSFET芯片內部集成了SiC肖特基勢壘二極管（SBD） 。

在傳統SiC MOSFET中，體二極管（Body Diode）是雙極性器件，存在較高的反向恢復電荷（Qrr）和較高的導通壓降，且長期通過大電流可能誘發雙極性退化（Bipolar Degradation），導致導通電阻漂移。集成SBD后，續流電流主要通過SBD流過，其極低的反向恢復特性和較低的導通壓降，不僅降低了死區時間的損耗，更重要的是在電網異常導致的非受控整流工況下，保護了MOSFET本體不受損傷，確保了核心節點在惡劣電網環境下的長壽命運行 。

第三章 AI算力電源：高頻能量注入節點的極限突破

如果說儲能是能源的蓄水池，那么AI算力中心則是能源的“超級水泵”。隨著大模型訓練對算力需求的指數級增長，AI服務器（如搭載H100/H200 GPU的集群）對電源功率密度和動態響應提出了苛刻要求。服務器電源單元（PSU）必須在極其有限的空間內（CRPS標準尺寸）提供3kW甚至更高功率，且效率需達到鈦金級（96%）甚至更高?；景雽?dǎo)體在此領域的路徑是利用分立器件的高頻封裝技術，突破硅基器件的效率極限。

3.1 圖騰柱PFC拓?fù)涞奈锢硎鼓?/p>

傳統的Boost PFC拓?fù)溆捎?a target="_blank">整流橋的存在，效率很難突破98.5%。圖騰柱PFC（Totem-Pole PFC）拓?fù)淙コ苏鳂?，是?shí)現超高效率的必由之路。然而，該拓?fù)湓谶B續導通模式（CCM）下對高頻橋臂開關管的體二極管反向恢復特性要求極高。硅基超結MOSFET由于Qrr過大，在此拓?fù)渲袝?huì)產生災難性的反向恢復損耗和電壓尖峰，導致器件失效。

基本半導體的B3M系列SiC MOSFET（如650V/25mΩ規格）憑借寬禁帶材料特性，將反向恢復電荷Qrr降低至硅基器件的十分之一甚至更低，且?guī)缀鯖]有反向恢復時間 。這一物理特性使得SiC MOSFET成為圖騰柱PFC高頻橋臂的唯一可行選擇，使得電源能夠在硬開關模式下高效運行，直接推動了AI服務器電源從“金牌”向“鈦金牌”甚至更高效率等級的跨越。

3.2 封裝技術的維度攻擊：TOLL與TOLT

在AI服務器的高密度算力架中，空間就是算力，散熱就是瓶頸。傳統的TO-247封裝由于引腳電感較大，限制了開關頻率的提升，且體積龐大?；景雽?dǎo)體針對AI電源推出了TOLL（TO-Leadless）和TOLT（Top-side Cooling）封裝的SiC MOSFET 。

TOLL封裝的低感優勢：TOLL封裝采用無引腳設計，寄生電感（Stray Inductance）通常僅為2nH左右，遠低于TO-247的10nH量級。在MHz級的開關頻率下，極低的寄生電感大幅減少了開關過程中的電壓尖峰和振蕩，降低了電磁干擾（EMI），使得電源設計可以采用更小的磁性元件，從而提升功率密度 。

TOLT封裝的熱學革命：針對AI服務器高密排布導致的PCB散熱瓶頸，基本半導體推出了頂部散熱的TOLT封裝（如B3M025065B） 。傳統的底部散熱器件將熱量傳導至PCB，限制了PCB上的布線密度和散熱效率。TOLT封裝將熱沉裸露在器件頂部，允許散熱器直接貼合器件表面，將熱路徑與電氣路徑解耦 。這種設計使得熱阻（RthJC）大幅降低，配合液冷或強風冷板，能夠支撐單顆器件承載更大的電流密度，完美契合AI算力電源對極致空間利用率的追求。

3.3 優化的高頻參數與抗串?dāng)_能力

在高頻硬開關應用中，Crosstalk（串?dāng)_）導致的誤導通是炸機的主要原因之一。基本半導體B3M系列芯片通過優化柵極與源極之間的電容比值（Ciss/Crss）以及提高閾值電壓（VGS(th)），顯著增強了器件的抗干擾能力 。實測數據顯示，其閾值電壓在高溫下依然保持穩定，配合驅動電路的米勒鉗位功能，有效杜絕了在高dv/dt環境下的橋臂直通風險，為AI算力這一關鍵節點提供了堅實的安全屏障。

第四章 固態變壓器（SST）：能源路由節點的柔性化

固態變壓器（SST）被視為能源互聯網的“路由器”。與傳統工頻變壓器相比，SST不僅實現電壓等級變換，更具備潮流控制、無功補償、電能質量治理等功能。它是實現交直流混合電網、分布式能源即插即用的核心裝備。然而，SST面臨著中高壓絕緣、高頻熱循環和長期可靠性的巨大挑戰?；景雽?dǎo)體的路徑在于通過特種封裝材料和高壓器件技術，解決SST的“心臟”問題。

4.1 材料科學的勝利：氮化硅AMB基板的應用

SST通常工作在高壓、高頻且負載波動劇烈的環境中，功率模塊承受著巨大的熱機械應力。傳統的氧化鋁（Al2O3）甚至氮化鋁（AlN）陶瓷基板在經歷了數千次的熱循環后，往往會因?yàn)殂~箔與陶瓷之間的熱膨脹系數（CTE）不匹配而發生分層或斷裂，導致模塊失效。

基本半導體在專為SST等嚴苛應用設計的Pcore?2 ED3系列（如BMF540R12MZA3）模塊中，引入了高性能的氮化硅（Si3N4）活性金屬釬焊（AMB）陶瓷基板。

斷裂韌性的倍增：Si3N4的抗彎強度達到700N/mm2，斷裂韌性為6.0MPam，是Al2O3和AlN的兩倍以上。這使得陶瓷層可以做得更薄（典型值360μm），在保持優異絕緣性能的同時，大幅降低了熱阻 。

熱循環壽命的飛躍：實驗數據顯示，Si3N4 AMB基板在經過1000次嚴酷的溫度沖擊試驗后，仍能保持良好的接合強度，無分層現象 。這一特性直接解決了SST作為電網核心節點所需的20年以上長壽命可靠性問題。

4.2 邁向中高壓：電壓等級的攀升路徑

目前的SST多采用級聯H橋（CHB）或模塊化多電平（MMC）拓?fù)?，通過低壓器件串聯來承受中高壓。然而，這種方式導致器件數量龐大，控制復雜。能源互聯網的發展趨勢是向更高單體電壓等級演進，以減少級聯數量，提升系統可靠性。

雖然目前基本半導體的主流模塊集中在1200V/1700V電壓等級（如BMF540R12MZA3，1200V/540A） ，但其戰略布局已明顯指向更高電壓。

1700V器件的部署：選型表中已包含1700V/600mΩ的SiC MOSFET分立器件（B2M600170H），這為輔助電源和SST中的高壓輔助電路提供了支持 。

3300V+驅動技術的儲備：作為“賦能者”，不僅要有“芯”，還要有“魂”（驅動）。基本半導體旗下的青銅劍技術（Bronze Technologies）已經推出了支持3300V、4500V甚至6500V高壓模塊的驅動核（如2QD0535T33系列）和即插即用驅動器 。這些驅動器集成了高達10kV的隔離耐壓和光纖通信接口，顯然是為了未來更高電壓等級（3300V/6500V）的SiC模塊在SST中的應用做好了技術鋪墊。這種“驅動先行”的策略，確保了當高壓SiC芯片工藝成熟時，系統級的應用方案已然就緒。

第五章 驅動生態系統：核心節點的智能神經

在能源互聯網中，功率器件是肌肉，驅動電路則是神經。SiC器件極快的開關速度（極高的dv/dt和di/dt）帶來了嚴重的電磁干擾（EMI）和米勒效應風險。如果缺乏智能、強健的驅動控制，SiC的性能將無法釋放，甚至引發炸機?；景雽?dǎo)體通過整合青銅劍技術的驅動能力，構建了“芯片+驅動”的完整生態閉環。

5.1 主動米勒鉗位：對抗高頻干擾的盾牌

在PCS和SST等橋式電路應用中，當一個橋臂的開關管快速導通時，產生的極高dv/dt會通過寄生電容Cgd耦合到互補管的柵極，形成米勒電流。如果驅動電路阻抗不夠低，這個電流會抬升柵極電壓，導致上下管直通（Shoot-through），這是SiC應用中的致命殺手。

基本半導體的驅動實現路徑是強制性的主動米勒鉗位（Active Miller Clamp）。其專用驅動芯片（如BTD5350M系列）內部集成了米勒鉗位功能引腳 。當檢測到柵極電壓低于2V（關斷狀態）時，驅動芯片內部的一個低阻抗MOSFET會導通，將柵極直接鉗位到負電源軌（VEE）。這為米勒電流提供了一條低阻抗泄放通路，徹底消除了誤導通風險，確保了核心節點在高頻高壓工況下的絕對安全。

5.2 軟關斷與智能保護：電網交互的安全閥

作為連接電網的核心節點，PCS和SST經常面臨電網側的短路故障。SiC MOSFET的短路耐受時間（SCWT）通常短于IGBT，這對保護速度提出了極高要求。

基本半導體的驅動方案（如2QD0225T12-Q）集成了**去飽和保護（Desat Protection）和軟關斷（Soft Turn-off）**技術 。當檢測到短路過流時，驅動器不會立即硬關斷（這會導致巨大的V=L×di/dt電壓尖峰擊穿器件），而是通過邏輯控制緩慢降低柵極電壓，柔和地切斷短路電流。這種毫秒級的智能響應，相當于給核心節點安裝了一個極其靈敏且安全的電子熔斷器，保障了能源互聯網在故障瞬態下的生存能力。

第六章 總結：從單點突破到系統賦能

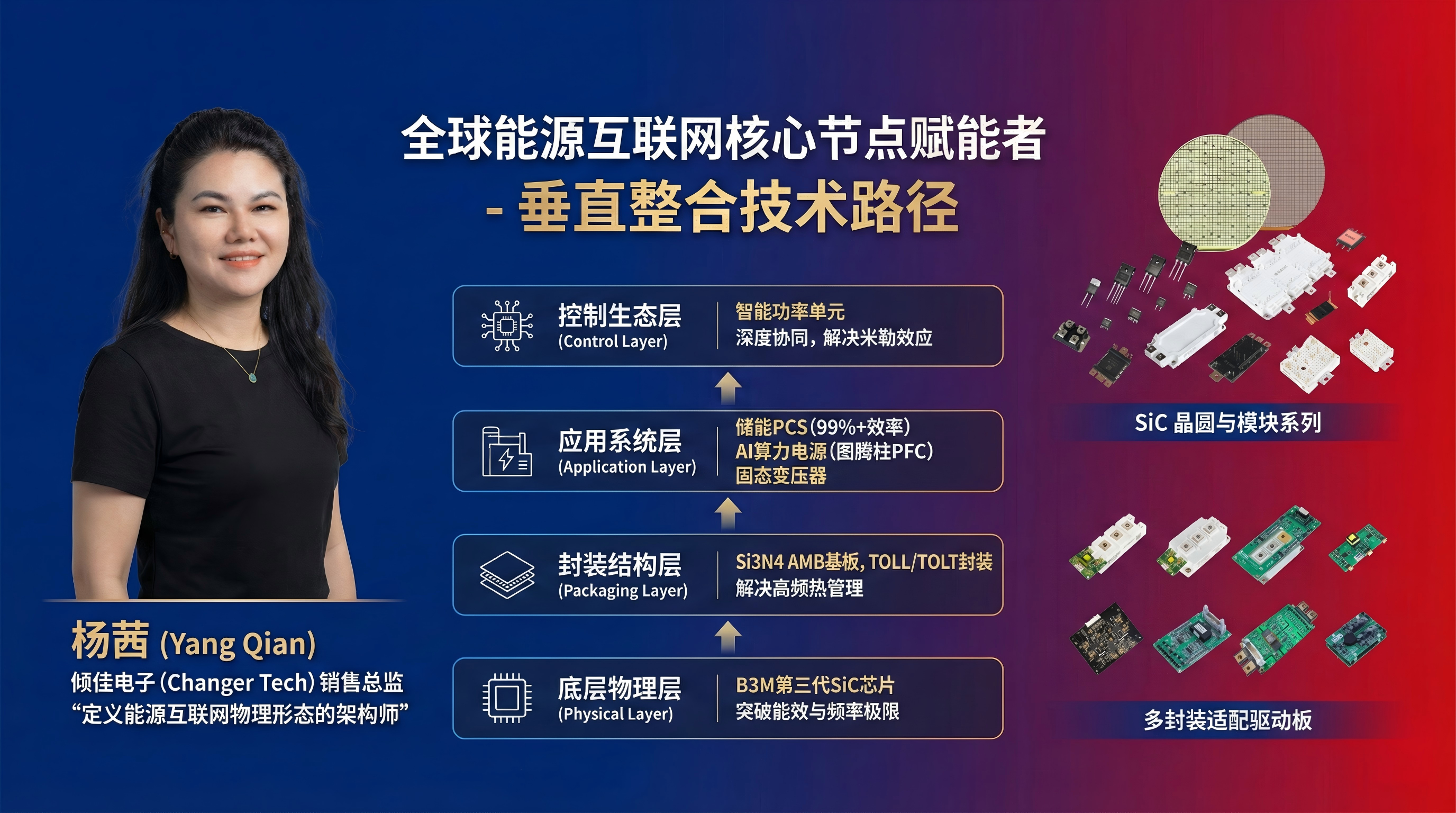

基本半導體“全球能源互聯網核心節點賦能者”的愿景，通過一條清晰、嚴謹且垂直整合的技術路徑在逐步落地。

在底層物理層，通過B3M第三代SiC芯片技術，突破了硅基材料的能效與頻率極限，為能源互聯網提供了高速、低損耗的電子載體。

在封裝結構層，通過引入**Si3N4 AMB基板**、銅底板以及TOLL/TOLT等創新封裝，解決了高頻、高壓、高密度下的熱管理與機械可靠性難題，確保核心節點具備工業級的長壽命。

在應用系統層，針對儲能PCS，推動了從T型IGBT向兩電平SiC拓?fù)涞难葸M(jìn)，實現了99%以上的效率和功率密度的躍升；針對AI算力電源，通過無引腳封裝和低Qrr特性使能了圖騰柱PFC，支撐起算力時代的能源基座；針對固態變壓器，儲備了高壓驅動技術和高可靠性模塊，為中壓配電網的柔性化做好了準備。

在控制生態層，通過與青銅劍技術的深度協同，解決了SiC應用中的米勒效應、短路保護等痛點，將單純的功率器件升級為智能、可控的功率單元。

這一路徑表明，基本半導體正在從單一的器件供應商，轉型為定義能源互聯網物理形態的架構師。通過攻克核心節點在效率、密度、可靠性上的物理瓶頸，基本半導體正一步步將能源互聯網的藍圖固化為現實。這不僅是技術的勝利，更是對未來能源形態深刻洞察的產物。
