面向未來電網的SST固態變壓器：高頻DC-DC變換拓?fù)?、先進控制策略與SiC功率模塊應用研究報告

傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

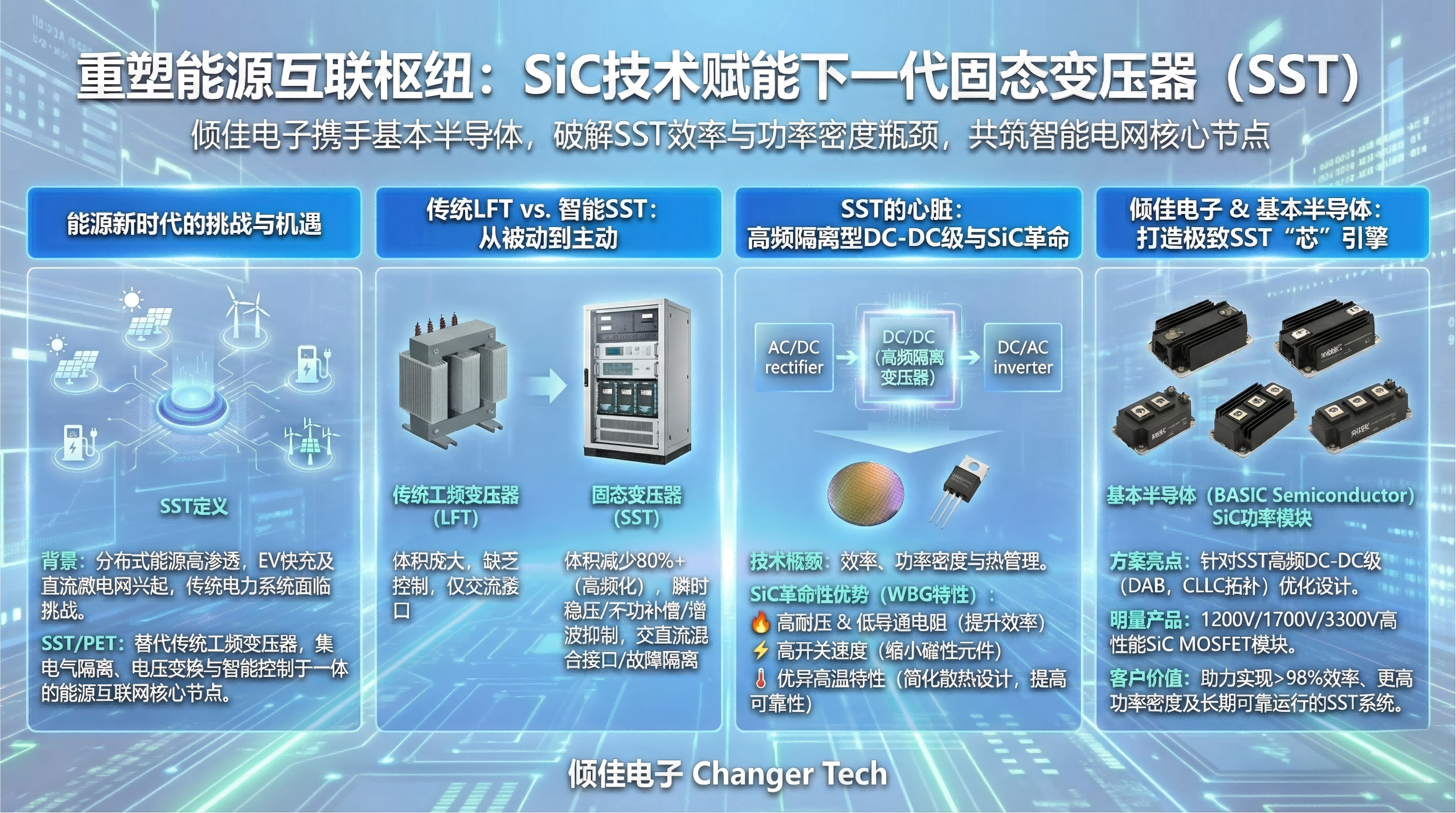

1. 緒論：電網現代化的核心引擎——固態變壓器

隨著全球能源結構的深刻變革，分布式可再生能源（DERs）的高比例滲透、電動汽車（EV）充電基礎設施的爆發式增長以及直流微電網的興起，傳統電力系統正面臨前所未有的挑戰。在這一背景下，固態變壓器（Solid State Transformer, SST），亦被稱為電力電子變壓器（Power Electronic Transformer, PET），作為一種能夠替代傳統工頻變壓器（Line Frequency Transformer, LFT）并提供更多智能化功能的關鍵設備，正逐漸成為智能電網和能源互聯網的核心節點 。

傳統工頻變壓器基于電磁感應原理，雖然可靠性高、成本低，但其體積和重量與工作頻率成反比，且缺乏對電壓、頻率和功率潮流的靈活控制能力。SST通過引入電力電子變換器，利用高頻變壓器（HFT）實現電氣隔離和電壓變換，不僅大幅減小了體積和重量（體積可減少80%以上），還具備了瞬時電壓調節、無功功率補償、諧波抑制、故障隔離以及交直流混合接口等高級功能 。

然而，SST的廣泛應用面臨著效率、功率密度、可靠性和成本等多重技術瓶頸。其中，高頻隔離型DC-DC變換級作為SST的核心能量傳輸通道，其拓?fù)溥x擇和控制策略直接決定了系統的整體性能。同時，以碳化硅（SiC）為代表的寬禁帶（WBG）半導體器件的出現，憑借其高耐壓、低導通電阻、高開關速度和優異的高溫特性，為解決SST的效率和熱管理難題提供了革命性的解決方案 。

傾佳電子將從SST的拓?fù)浼軜?gòu)出發，深入剖析高頻DC-DC變換器的技術細節與控制策略，并結合基本半導體（BASiC Semiconductor）的最新SiC功率模塊產品，全面闡述SiC技術在提升SST性能方面的應用價值。

2. 固態變壓器的多級架構與模塊化設計

SST的架構設計需兼顧高壓接入能力、轉換效率、控制自由度以及系統的模塊化擴展性。目前，三級式（Three-Stage）架構因其解耦的控制能力和豐富的端口特性，被公認為最適合配電網應用的方案。

2.1 三級式SST架構解析

三級式SST通常由高壓級AC-DC整流器、隔離級DC-DC變換器和低壓級DC-AC逆變器組成 。

高壓AC-DC級（整流級）： 該級直接面對中高壓電網（如10kV或35kV），負責將工頻交流電轉換為高壓直流電（HVDC）。其核心任務是保持網側電流正弦化（PFC功能），實現單位功率因數運行，并穩定HVDC母線電壓。

隔離DC-DC級（變換級）： 這是SST的技術心臟。它將HVDC母線電壓調制為高頻方波，通過高頻變壓器耦合到副邊，再整流為低壓直流電（LVDC）。該級不僅提供必要的電氣隔離，還承擔著電壓匹配和功率流調節的任務。由于工作頻率通常在20kHz至100kHz甚至更高，變壓器磁芯體積得以顯著減小。

低壓DC-AC級（逆變級）： 將LVDC轉換為工頻交流電供給用戶負載，或作為微網的接口。同時，LVDC母線為分布式光伏、儲能電池和直流充電樁提供了直接接入點，極大地簡化了交直流混合微網的結構 。

2.2 模塊化多電平架構（Modular Multilevel Architectures）

面對中高壓電網的電壓等級（10kV-35kV），單個硅基（Si）甚至早期的SiC器件都難以直接承受全部電壓應力。雖然10kV/15kV級的高壓SiC器件正在研發中 ，但目前商業化最成熟、成本效益最高的方案是采用基于1200V或1700V器件的模塊化級聯架構。

2.2.1 輸入串聯輸出并聯（ISOP）架構

輸入串聯輸出并聯（Input-Series Output-Parallel, ISOP）是目前中壓SST中最主流的拓?fù)浣Y(jié)構 。

輸入串聯（Input-Series）： 在高壓側，多個DC-DC變換器模塊的輸入端串聯連接。每個模塊分擔一部分母線電壓（例如，10kV直流母線由10個模塊串聯分擔，每個模塊承受1kV）。這種結構允許使用成熟的1200V或1700V SiC MOSFET，避免了對昂貴且技術不成熟的超高壓器件的依賴。

輸出并聯（Output-Parallel）： 在低壓側，所有模塊的輸出端并聯連接至低壓直流母線（如750V或400V）。這種結構使得各模塊共同分擔負載電流，適合大功率應用。

ISOP架構的優勢在于其高度的模塊化和冗余性。如果某個模塊發生故障，可以通過旁路開關將其切除，其余模塊在降額運行的情況下仍能維持系統工作，從而顯著提高了系統的可靠性 。此外，通過載波移相技術，級聯的AC-DC級可以產生多電平階梯波，極大地降低了網側電流諧波（THD）和濾波電感體積 。

2.2.2 級聯H橋（CHB）與模塊化多電平換流器（MMC）

在AC-DC級，級聯H橋（Cascaded H-Bridge, CHB）拓?fù)湟蚱浣Y(jié)構簡單、模塊獨立性強而被廣泛采用。每個H橋模塊都有獨立的直流電容，通過隔離DC-DC級向后級傳輸功率 。相比之下，模塊化多電平換流器（MMC）雖然在HVDC輸電領域占據主導，但在配網SST應用中，CHB結合ISOP DC-DC的方案因控制相對簡單、器件利用率高而更具優勢。

3. 高頻隔離型DC-DC變換器拓?fù)渖疃绕饰?/p>

隔離型DC-DC變換器是SST實現高頻隔離、電壓匹配和功率調節的關鍵環節。在眾多拓?fù)渲?，雙有源橋（Dual Active Bridge, DAB）變換器和LLC諧振變換器是最具競爭力的兩種選擇。

3.1 雙有源橋（DAB）變換器：雙向流動的基石

DAB變換器自20世紀90年代提出以來，因其固有的雙向功率流動能力、高功率密度和模塊化特性，已成為SST DC-DC級的首選拓?fù)渲?。

3.1.1 拓?fù)浣Y(jié)構與工作原理

典型的DAB拓?fù)溆稍吶珮?、副邊全橋、高頻變壓器以及輔助儲能電感（通常利用變壓器的漏感Lk?）組成。

運行機制： 原邊和副邊全橋均以50%的占空比運行，產生高頻方波電壓vp?和vs?。通過控制兩個方波電壓之間的移相角?，可以在漏感兩端產生壓降，從而控制功率流的大小和方向。

功率傳輸方程： 在單移相（SPS）控制下，傳輸功率P為：

P=2πfsw?Lk?nVin?Vout???(1?π∣?∣?)

其中，n為變壓器變比，fsw?為開關頻率。

3.1.2 性能特征分析

零電壓開通（ZVS）： DAB的一個顯著優勢是能夠在較寬的負載范圍內實現開關管的ZVS，這對于降低高頻開關損耗至關重要。ZVS的實現依賴于漏感電流在開關動作前對結電容的充放電 。

雙向功率流： 由于結構的對稱性，DAB可以無縫地實現能量的雙向流動，這對于需要V2G（Vehicle-to-Grid）功能的電動汽車充電站或儲能接口SST至關重要 。

局限性： 傳統SPS控制下的DAB在輸入輸出電壓不匹配（即電壓增益k=1）或輕載條件下，會產生較大的回流功率（Reactive Circulating Power）。回流功率不傳輸能量，但會增加開關管的RMS電流和導通損耗，導致效率顯著下降，并可能導致ZVS丟失 。

3.2 LLC諧振變換器：極致效率的追求

LLC諧振變換器利用LC諧振槽路來實現軟開關，是另一種在SST中備受關注的拓?fù)?，特別是在單向功率傳輸或?qū)π室髽O高的場合。

3.2.1 拓?fù)渑c諧振特性

LLC拓?fù)浒粋€(gè)諧振電容Cr?、一個諧振電感Lr?和勵磁電感Lm?。

軟開關機制： LLC變換器可以在全負載范圍內實現原邊開關管的ZVS，并在副邊整流二極管實現零電流關斷（ZCS），從而幾乎消除了反向恢復損耗 。

調頻控制（PFM）： 與DAB的移相控制不同，LLC通常通過調節開關頻率來控制電壓增益。當工作頻率接近諧振頻率時，效率達到最高。

3.2.2 DAB與LLC的深度對比

在SST應用場景下，DAB與LLC的優劣勢對比如下表所示 ：

結論： 對于要求雙向流動、寬電壓范圍運行且易于模塊化擴展的SST應用，DAB（及其變種CLLC）通常被認為是更綜合的解決方案。LLC則更適用于特定工況下對效率有極致追求的場合。

4. 高頻DAB變換器的先進控制策略

為了克服DAB變換器在傳統單移相（SPS）控制下回流功率大、電流應力高以及輕載ZVS丟失的問題，學術界和工業界發展了一系列先進的調制與控制策略。

4.1 多自由度調制策略 (Advanced Modulation Schemes)

通過引入更多的控制自由度，可以優化電流波形，降低損耗 。

擴展移相控制（EPS）： 在控制內外橋間移相角的同時，對其中一個全橋引入內移相角（Inner Phase Shift），使其輸出三電平電壓波形。EPS可以擴大ZVS范圍并降低回流功率，特別是在電壓不匹配時。

雙重移相控制（DPS）： 對原邊和副邊全橋同時引入相同的內移相角，并控制外移相角。DPS在提高輕載效率方面表現優異，且控制邏輯相對簡單。

三重移相控制（TPS）： 這是DAB控制的終極形式，允許獨立控制原邊內移相角、副邊內移相角和外移相角三個自由度。通過構建拉格朗日優化函數或KKT條件，TPS可以在任意運行點實現電流有效值（RMS）最小化或全范圍ZVS 。雖然計算復雜度高，但配合現代高性能DSP或FPGA，TPS能最大程度挖掘DAB的潛能。

4.2 基于模型的預測控制 (Model Predictive Control, MPC)

傳統的PI控制在處理DAB的非線性特性和多目標約束時往往力不從心。模型預測控制（MPC）因其優異的動態性能和多變量處理能力，在SST控制中日益受到重視 。

基本原理： MPC利用DAB的離散時間模型，在每個開關周期預測未來時刻的狀態變量（如電感電流、輸出電壓）。通過定義包含控制目標（如電壓跟蹤誤差）和約束條件（如電流限制、軟開關邊界）的代價函數，MPC選擇使代價函數最小的控制量作用于系統。

移動離散控制集MPC (MDCS-MPC)： 為了解決傳統有限控制集MPC（FCS-MPC）穩態誤差大和開關頻率不固定的問題，MDCS-MPC在當前工作點附近動態生成候選控制集。這種方法結合了高動態響應和低穩態紋波的優點，且計算量適中，非常適合高頻SST應用 。

4.3 輸入串聯輸出并聯（ISOP）系統的均壓控制

在ISOP架構的SST中，確保各串聯模塊的輸入電壓均衡（Input Voltage Sharing, IVS）是系統穩定運行的前提。由于器件參數差異、變壓器漏感不一致或驅動延時，模塊間可能出現電壓失衡，導致個別模塊過壓擊穿 。

解耦控制策略： 一種有效的策略是將輸出電壓閉環控制（OVR）與輸入均壓控制（IVS）解耦。

OVR環路： 產生一個公共的基準占空比或移相角，作用于所有模塊，以調節總輸出電壓。

IVS環路： 每個模塊檢測自身的輸入電壓與平均輸入電壓的偏差，通過微調各自的移相角來補償電壓不平衡。例如，電壓偏高的模塊增加移相角以輸出更多功率，從而降低其電容電壓 。

無互聯通信控制： 為了提高可靠性，一些研究提出了基于下垂控制（Droop Control）的分布式均壓策略，無需模塊間的高速通信即可實現電壓自動平衡，這對于模塊數量眾多的SST尤為重要 。

5. SiC功率模塊：SST性能躍升的關鍵使能技術

如果說拓?fù)浜涂刂剖荢ST的“大腦”，那么功率半導體器件就是SST的“肌肉”。傳統的硅（Si）基IGBT由于開關速度慢、反向恢復損耗大，限制了SST的工作頻率（通常低于5kHz），導致變壓器體積依然龐大。碳化硅（SiC）技術的成熟，為SST帶來了質的飛躍。

5.1 SiC材料特性的系統級優勢

SiC作為第三代寬禁帶半導體，相比Si材料具有三大核心優勢，這些優勢在SST應用中被極度放大 ：

高臨界擊穿場強（10倍于Si）： 允許在更薄的漂移層上實現高耐壓。這意味著同等電壓等級下，SiC MOSFET的導通電阻（RDS(on)?）顯著降低，且不需要像IGBT那樣采用雙極性調制（消除拖尾電流）。應用價值： 極低的導通損耗使得SST在高負載下仍能保持高效率，減少散熱需求。

高電子飽和漂移速度（2倍于Si）： 支持極高的開關速度。SiC MOSFET的開關過程主要受限于寄生電容充放電，幾乎沒有少子存儲效應。應用價值： SST的開關頻率可從Si時代的數kHz提升至20kHz-100kHz甚至更高。根據變壓器體積公式 V∝1/f，頻率提升10倍意味著變壓器體積可減小近90%，這是實現SST高功率密度的物理基礎 。

高熱導率（3倍于Si）： SiC材料散熱能力極強，且能在更高結溫（Tvj?≥175°C）下穩定工作。應用價值： 簡化了SST的散熱系統設計，提高了系統的過載能力和惡劣環境適應性。

5.2 基本半導體（BASiC Semiconductor）SiC模塊的應用價值分析

結合用戶提供的BASiC Semiconductor產品數據手冊，我們可以具體分析高性能SiC模塊如何賦能SST設計。

5.2.1 極低導通電阻與高電流能力

以 BMF540R12MZA3 模塊為例，該模塊額定電壓1200V，連續漏極電流高達 540A (TC?=90°C)。其典型的導通電阻 RDS(on)? 在 25°C 時僅為 2.2 mΩ，即便在 175°C 高溫下也僅上升至 3.8 mΩ 。

SST應用價值： 在ISOP架構的低壓側（輸出并聯側），匯流電流極大。例如一個1MVA的SST，低壓側直流電流可達數千安培。使用這種超低阻抗模塊，可以顯著減少并聯模塊的數量，簡化母排設計，并大幅降低I2R導通損耗，直接提升整機效率。

5.2.2 優化的反向恢復與開關特性

DAB變換器的工作依賴于能量在電感和變壓器之間的交換。在死區時間內，MOSFET的體二極管會續流。傳統Si MOSFET體二極管反向恢復特性差，導致嚴重的EMI和損耗。

BASiC的 BMF360R12KA3 (1200V/360A) 和 BMF160R12RA3 等模塊明確標注了優化的體二極管反向恢復行為（Body Diode Reverse Recovery behavior optimized）。數據手冊顯示，BMF360R12KA3在600V/360A工況下的開通損耗 Eon? 僅為 7.6 mJ，關斷損耗 Eoff? 為 3.9 mJ 。

SST應用價值： 低 Eon? 和 Eoff? 是實現高頻化的前提。更重要的是，優化的體二極管特性（或如 BMF008MR12E2G3 模塊集成了SiC肖特基二極管實現“零反向恢復” ）對于DAB變換器至關重要，它能抑制死區時間結束瞬間的電流尖峰，保護對管不被擊穿，并減少死區時間設定的裕量，從而擴大功率傳輸范圍。

5.2.3 先進封裝技術的可靠性保障

SST通常應用于電網節點，對可靠性要求極高（通常要求20年以上壽命）。BASiC模塊采用了 氮化硅（Si3?N4?）AMB陶瓷基板 和 銅基板 36。

SST應用價值： Si3?N4? 陶瓷具有極高的機械強度和斷裂韌性，熱導率遠高于傳統的氧化鋁（Al2?O3?）。在SST面臨電網負荷波動導致的熱循環沖擊時，Si3?N4? 基板能有效抵抗熱應力引起的焊層疲勞和裂紋擴展，大幅提升模塊的功率循環壽命（Power Cycling Capability） 37。這對于無人值守的SST站點尤為關鍵。

5.3 SiC與Si在SST中的量化對比

表 1：Si與SiC器件在SST應用中的關鍵性能對比 39

6. 面臨的工程挑戰與解決之道

盡管SiC模塊為SST帶來了巨大的性能提升，但其高頻、高壓、高開關速度（High dv/dt）的特性也給工程實現帶來了新的挑戰。

6.1 高dv/dt引發的絕緣與EMI問題

SiC MOSFET的開關速度極快，dv/dt 可達 50-100 kV/μs。

挑戰： 極高的電壓變化率會通過高頻變壓器的繞組間寄生電容耦合到副邊，產生共模噪聲（CM Noise），干擾低壓側的控制電路和傳感器。同時，高頻應力會加速變壓器絕緣材料的老化 。

解決方案：

變壓器屏蔽： 在HFT原副邊繞組間增加靜電屏蔽層（Shielding Layer），并將屏蔽層接地，引導共模電流流入地線而非信號線。

軟開關優化： 利用TPS控制或諧振參數設計，確保在大部分工況下實現ZVS開通，利用結電容自然限制dv/dt。

驅動優化： 采用具有高共模瞬態抗擾度（CMTI > 100kV/μs）的隔離驅動芯片 。

6.2 驅動保護與死區時間優化

SiC MOSFET的短路耐受時間（Short Circuit Withstand Time, SCWT）通常僅為2-3μs，遠低于IGBT的10μs。

挑戰： 傳統的去飽和（Desat）保護可能反應太慢，導致器件損壞。

解決方案： 在碳化硅（SiC）功率模塊的應用中，**兩級關斷（2LTO - Two-Level Turn-Off）**已成為應對短路（Short Circuit, SC）和過流保護的核心技術。相比傳統的硅基 IGBT，SiC MOSFET 對過壓和短路時間的耐受力更脆弱，因此 2LTO 的設計至關重要。

為什么 SiC 需要 2LTO？

在發生短路故障時，電流會迅速飆升至額定電流的數倍。如果此時直接關斷：

電壓尖峰風險： 根據公式 Vpk?=Vdc?+Lstray??dtdi?，SiC 極快的關斷速度（高 di/dt）結合回路寄生電感，會產生巨大的電壓尖峰，可能擊穿器件。

軟關斷（STO）的局限性： 傳統的軟關斷通過減小柵極電流來緩慢降低 Vgs?，但在大電流下，STO 可能導致關斷延遲過長，使 SiC 超出其短路耐受時間（通常僅為 2μs～3μs）。

2LTO 的邏輯是： 先將柵極電壓降至一個中間電平，抑制電流上升并初步降低 di/dt，經過一段短時間的延遲后再?gòu)氐钻P(guān)斷。

2LTO 的工作過程

2LTO 的動作通常分為以下三個階段：

第一階段：故障檢測與初始降壓

當驅動 IC（如通過 Desat 或過流采樣）檢測到短路時，立即將柵極電壓 Vgs? 從正常的導通電壓（如 15V 或 18V）降低到一個中間平臺電壓 V2LTO? （通常在 8V 至 10V 左右，略高于開啟閾值 Vth?）。

目的： 增加 MOSFET 的通道電阻，主動限制短路電流的峰值。

第二階段：平臺期維持（Delay Time）

系統在 V2LTO? 電平下維持一段微秒級的延遲時間（td?）。

目的： 讓回路電流在這個受限的水平下穩定下來，減小總體的 di/dt 動能。

第三階段：安全關斷

在延遲期結束后，將 Vgs? 降至關斷電平（如 -3V 或 -5V），徹底關閉器件。

結果： 由于電流已經預先被限制，最后的關斷過程產生的電壓過沖（Voltage Overshoot）被控制在安全范圍內。

2LTO 與 STO 的對比

硬件實施的關鍵參數

要完美發揮 2LTO 的作用，需要精確調整以下兩個參數：

平臺電壓 (V2LTO?)： * 如果設置太高，限制電流的效果不明顯。

如果設置太低（接近 Vth?），器件可能進入線性區導致過熱損壞。

延遲時間 (td?)： * 通常在 0.5μs 到 2μs 之間。必須確保總的保護動作時間（從故障發生到徹底關斷）小于 SiC MOSFET 的短路耐受時間 tsc? 。

死區優化： SiC MOSFET的體二極管導通壓降較高（3V-5V）。如果死區時間過長，體二極管長時間續流會造成巨大的導通損耗。需要采用自適應死區控制技術，根據負載電流實時調整死區時間，使其剛好覆蓋開關動作時間，既防止直通又最小化二極管導通時間 。

6.3 串?dāng)_（Crosstalk）抑制

在高頻橋式電路中，一個橋臂開關的高速開通會通過米勒電容Crss?向互補開關的柵極注入電流，可能導致誤導通（Shoot-through）。

解決方案： 推薦使用負壓關斷（如BASiC模塊推薦的-5V ）來提高抗干擾裕度。

7. 結論

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，BASiC基本半導體SiC碳化硅MOSFET功率模塊，BASiC基本半導體SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。

固態變壓器（SST）代表了電力電子技術在電網應用中的最高水平之一。通過采用輸入串聯輸出并聯（ISOP）的模塊化架構，SST成功克服了半導體耐壓的物理限制，實現了中高壓電網的靈活接入。在核心的DC-DC變換級，雙有源橋（DAB）變換器憑借其雙向流動的特性和控制的靈活性，結合三重移相（TPS）或模型預測控制（MPC）等先進策略，成為了實現高效能量管理的最優解。

然而，SST從理論走向廣泛應用的關鍵推手是碳化硅（SiC）技術。通過對基本半導體（BASiC Semiconductor）BMF系列模塊的深入分析，我們看到SiC器件以其極低的導通電阻（低至2.2mΩ）、納秒級的開關速度和卓越的封裝可靠性，完美契合了SST對高功率密度、高效率和長壽命的嚴苛要求。SiC的應用不僅將SST的開關頻率提升了一個數量級，從而大幅削減了磁性元件的體積，更在系統層面提升了電能質量控制的響應速度。

隨著1200V/1700V SiC模塊成本的進一步下降以及更高電壓等級（3.3kV - 10kV）SiC器件的成熟，SST有望在電動汽車超充站、交直流混合微電網以及數據中心供電系統中大規模取代傳統變壓器，構建起更加智能、高效、靈活的現代能源互聯網。
