【博主簡介】本人“愛在七夕時”，系一名半導體行業質量管理從業者，旨在業余時間不定期的分享半導體行業中的：產品質量、失效分析、可靠性分析和產品基礎應用等相關知識。常言：真知不問出處，所分享的內容如有雷同或是不當之處，還請大家海涵。當前在各網絡平臺上均以此昵稱為ID跟大家一起交流學習！

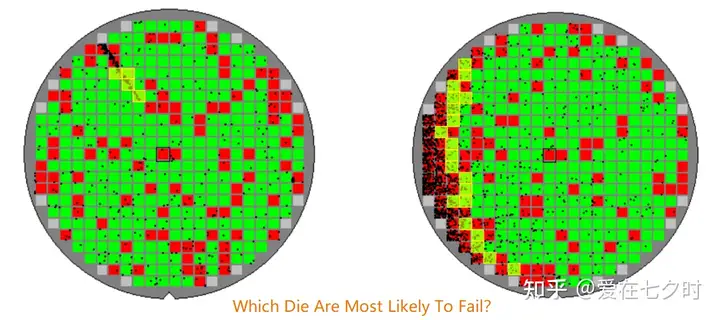

在半導體制造中，晶圓廠制程的任何微小變動，都可能引起良率與可靠性的風險。其中，一個尤為典型的系統性失效模式，是源于光刻環節的Reticle(光罩)。當Reticle本身存在污染、劃傷或設計瑕疵時，或當光刻機在步進重復曝光過程中出現參數漂移(如焦距不準、曝光能量不均)時。這些因Reticle問題而產生的特定區域內的芯片，實質上構成了一個高風險的"潛伏失效群體"。若不能在測試階段被情確識別并剔除，將直接流向客戶端，對產品的長期可靠性與品牌聲譽構成嚴重威脅。識別并處理這類與Reticle強相關的潛在缺陷，是現代高可靠性質量管理中一項較具挑戰性的關鍵任務。所以，相較于消費級、工業級芯片，車規級芯片在使用過程中，面臨著冷熱溫度范圍大、濕度變化大等挑戰，對可靠性的要求更高。想要判斷芯片是否能夠應用于車輛中，拿到汽車市場的“入場券”，那就少不了“零件平均測試（PAT）”系統來進行檢驗。

同時，業界對于半導體器件零缺陷需求的呼聲日益高漲，為此半導體制造商開始加大投資應對挑戰，以滿足汽車用戶的需求。隨著汽車中電子元器件數量的不斷增加，必須嚴格控制現代汽車中半導體器件的質量以降低每百萬零件的缺陷率(DPM)，將與電子元件相關的使用現場退回及擔保等問題化，并減小因電子元件失效導致的責任問題。

美國汽車電子委員會AEC-Q001規范推薦了一種通用方法，該方法采用零件平均測試（PAT）方法將異常零件從總零件中剔除，從而在供應商這就改進部件的質量和可靠性。對給定晶圓、批號或被測零件組，零件平均測試（PAT）方法可以指示總平均值落在6σ之外的測試結果，任何超出給定器件的6σ門限值的測試結果均被視為不合格，并從零件總數中剔除，那些未達到零件平均測試（PAT）門限值的零件不能付運給客戶,這樣一來就改進了器件的質量和可靠性。所以，從其編號AEC-Q001就可以看出其在汽車電子行業的奠基者般的地位。隨著汽車行業的發展以及PAT應用的推廣，人們越來越多地發現零件平均測試（PAT）的好處，并漸漸地將其引入到JEDEC（電子器件工程聯合委員會）標準里，大家可以在JESD50C里面找到它。

由于“零件平均測試（PAT）”涉及到芯片、測試項維度的計算，長期以往存在巨大數據量，對模型的可擴展性以及運算的效率、準確性有著較高的要求。此外，不同上游廠商對于“零件平均測試（PAT）”的理解不同，又會在靜態零件平均測試（SPAT）、動態零件平均測試（DPAT）的基礎上延伸出GDBN、Cluster、NNR等算法，即使是同一種“零件平均測試（PAT）”類型，也會在參數設置、算法模型上有著較大的差異。對于IC設計公司、測試廠來說，要自行構建一套高效、準確的“零件平均測試（PAT）”系統，應對龐大數據量場景下的“零件平均測試（PAT）”運算，無疑是一件費時又費力的事情。但本章節主要跟大家分享“零件平均測試（PAT）”這一方法的相關內容。

一、零件平均測試（PAT）方法的介紹

零件平均測試，英文全稱：Part Average Testing，簡稱：PAT，也可被稱作：部件平均測試。它是一種通過統計篩選方法識別并剔除異常器件的技術方法，從而提高整體產品的可靠性。當前主要應用于提高半導體產品的可靠性，尤其在汽車電子領域（AEC-Q001標準推薦）應用最為廣泛。

二、零件平均測試（PAT）方法的基本原理

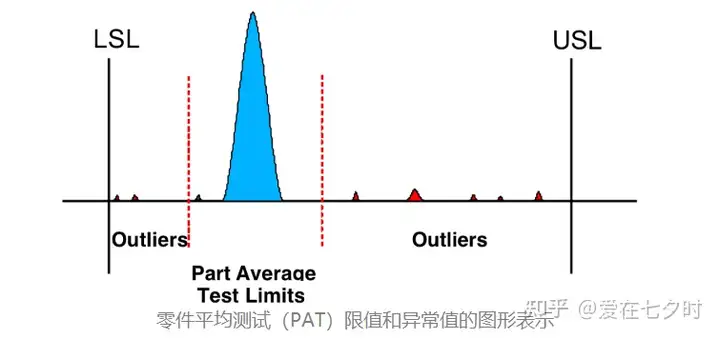

零件平均測試法（PAT）通過動態計算每個測試參數的均值和標準差，并基于統計分布設置更嚴格的限制，以此識別出偏離群體行為的異常器件。它利用統計學原理，對特定晶圓、批號或待測零件組的測試數據進行統計分析，通過計算總平均值、穩健平均值、穩健標準差等統計量，來確定測試參數的合理范圍，將超出該范圍的異常零件剔除。

細分來講，零件平均測試法（PAT）的核心原理主要體現在以下兩個方面：

1、統計篩選機制

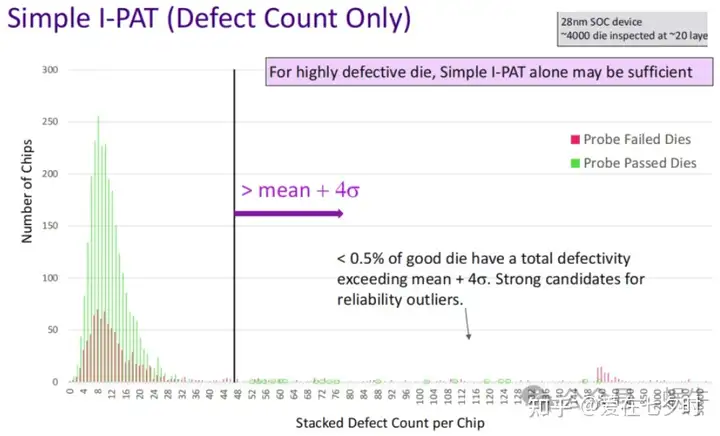

零件平均測試法（PAT）通過動態計算測試參數的均值（μ）和標準差（σ），并設置用戶定義的乘數（通常為6），識別偏離群體行為的異常器件1。例如，若測試結果超出μ±6σ范圍，則判定為不合格3。

2、統計優勢

a. 動態適應性 ：相比傳統測試，零件平均測試法（PAT）能更精準地反映當前批次質量，尤其適用于晶圓測試（lDPAT）和最終測試環節（liPAT）。

b. 減少冗余測試 ：通過統計分析剔除不合格品，避免重復測試，提升效率。

三、零件平均測試（PAT）方法的實施步驟及計算方法

1、數據收集與預處理

選擇與器件特性高度相關的測試參數（如電流測試、電阻測量等），并進行中心化、白化等預處理以提高統計可靠性，具體如：電流測試（IDDQ）、泄漏電流、電阻測量等。數據需經過預處理（如中心化、白化）以提高統計可靠性。

2、統計計算與限制設置

通常零件平均測試法（PAT）限制的計算公式為以下，詳細情況也會在下文中有講到：

其中：

lμ為穩健均值（中位數），

N為穩健標準差（基于四分位距計算），

σ為用戶定義的乘數（汽車行業通常為±6）。

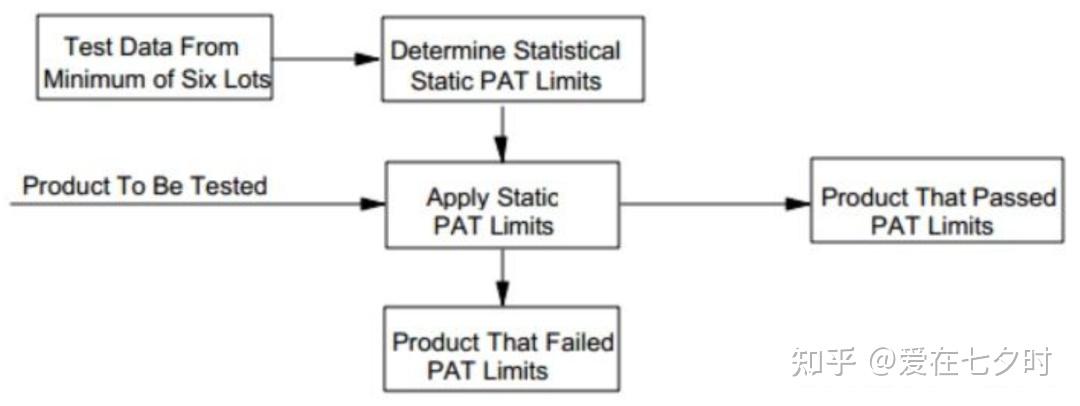

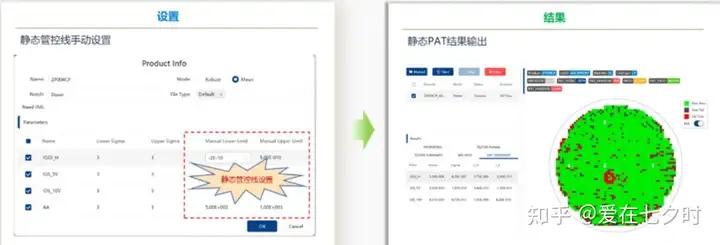

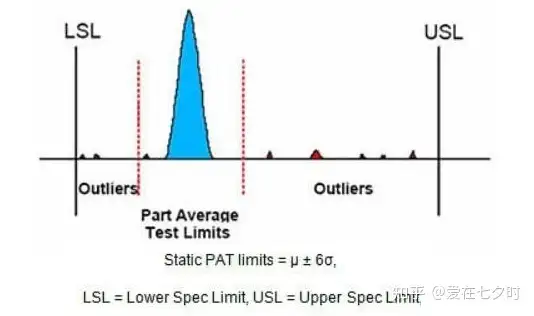

A. 靜態零件平均測試法（SPAT）

靜態零件平均測試，英文全稱：Static Part Average Testing，簡稱：SPAT，它程序的概述是從26個批次中抽取30個隨機零件（與晶圓批次有5個區域不同的管芯）。在早期包括表征批次為每個測試設置建立一個“穩健平均值”（μ），μ=統計中值，并根據四分位數（Q3和Q1）測量值計算出一個“穩健sigma”，即σ=(Q3-Q1) /1.35，從而定義靜態零件平均測試法（SPAT）限值為：μ±6σ。

特殊情況處理：如果分布不是高斯分布（正態分布)，則使用“可防御”技術來標記表現出相同概率的離群值（約5.068億中的1)。

更新周期：基于歷史批次數據計算μ和σ，設置μ±6σ限制，每6-8個月更新一次，以先到者為準。

另外，在靜態零件平均測試法（SPAT）中，測試限值基于設定的批次數。通常，在動態零件平均測試法（DPAT）中，會針對每個晶圓測試計算限值。在靜態零件平均測試法（SPAT）和動態零件平均測試法（DPAT）中，都會執行一種算法。該設備只是通過或失敗。

至于在某些情況下，這些算法可能達不到要求的情況，就會涉及到有多種類型的復雜異常值檢測算法，基于地理、多變量和其他方案。甚至可以將許多算法與DPAT和SPAT相結合等情況，這就是另一個后續要跟大家分享的內容了，在此就不過多贅述。

還有以下這些方法都可以結合起來的哦：

B. 動態零件平均測試法（DPAT）

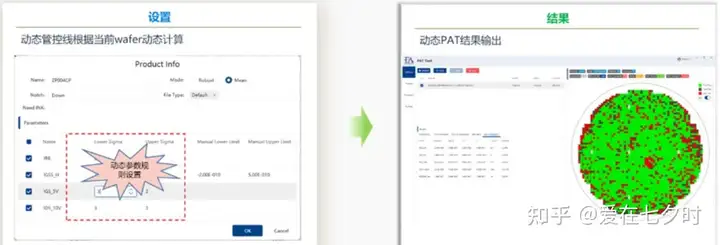

動態零件平均測試，英文全稱：Dynamic Part Average Testing，簡稱：DPAT，它的限值的計算方法與靜態零件平均測試法（SPAT）限值相同，但使用“滾動”樣品從當前批次中"合格”的零件確定平均值和標準偏差（或適當?shù)姆歉咚瓜拗?。

在這種情況下,在批次完成之后,將重新分析“合格”零件的結果，以確定是否使用更緊密的批次分布來確定它們是否超出了動態PAT限制= H±60。使用當前批次合格零件數據實時計算μ和σ，動態調整限制（如H±6σ）。

特殊情況處理：如果它們是“異常值”,則盡管通過了最初的USL, LSL測試,但仍被拒絕。對于測量結果不是參數化(通過/失敗)或無法索引(例如,使用序列號進行跟蹤)的設備, 動態零件平均測試法（DPAT）需要重新測試部件以檢查異常 值。AEC確實可以使用500或1000個單位的靜態限值,如果通過,則構成用于計算后續設備更嚴格的動態零件平均測試法（DPAT）限值的示例。這樣避免了重新測試零件。

當然，動態零件平均測試法（DPAT）的管控標準并不都是±6sigma ，雖然±6sigma是常見的一種管控方式，但實際上它存在多種管控形式：

a. 常見的±6sigma管控

在許多實際應用場景中，會采用±6sigma作為動態零件平均測試法（DPAT）的管控標準。以汽車電子行業為例，依據AEC - Q001 Rev - D指南，動態零件平均測試法（DPAT）利用統計學原理，通過計算測試結果的平均值和標準偏差，再根據特定的系數（k）來確定測試的上限和下限。當采用±6sigma時，意味著以均值為中心，向兩側各延伸6倍標準差的區間作為正常范圍，超出這個范圍的芯片就可能被判定為存在潛在故障風險，從而被篩選出來。這種方式能夠在一定程度上保證產品的質量和可靠性，將可能出現問題的芯片提前剔除。

b. 其他管控標準

DPAT管控標準并非固定為±6sigma，其系數（k）可以根據不同的應用場景、產品要求以及質量目標等因素進行調整。不同的k值對應著不同的管控嚴格程度和范圍：

（a）更嚴格的管控

當對產品質量要求極高，需要最大程度降低潛在故障風險時，可能會采用比±6sigma更嚴格的管控標準，例如±7sigma、±8sigma等。這意味著允許的測試結果波動范圍更小，只有那些性能非常穩定、接近理想狀態的芯片才能通過測試，雖然可能會增加篩選出的“可疑芯片”數量，但能進一步提高產品的整體質量和可靠性，適用于對安全性、穩定性要求極高的關鍵應用領域，如航空航天、高端醫療設備等。

（b）相對寬松的管控

在某些對成本較為敏感、產品性能要求相對不是特別苛刻的場景下，可能會采用比±6sigma更寬松的管控標準，如±5sigma等。這樣可以在保證一定產品質量的前提下，減少因過度嚴格篩選而導致的芯片浪費，降低生產成本，提高生產效率，適用于一些對成本控制要求較高、對偶爾出現的輕微性能波動有一定容忍度的應用場景。

C. 在線零件平均測試法（iPAT ）

在測試過程中實時計算限制，無需重測器件，適合最終測試環節。

3、滾動窗口與動態更新

在線零件平均測試法（iPAT ）使用滾動窗口（通常大小為100）動態更新統計量。窗口中的數據包括通過和部分失敗結果（在擴展限制范圍內），以確保分布估計的完整性。

4、異常檢測與分類

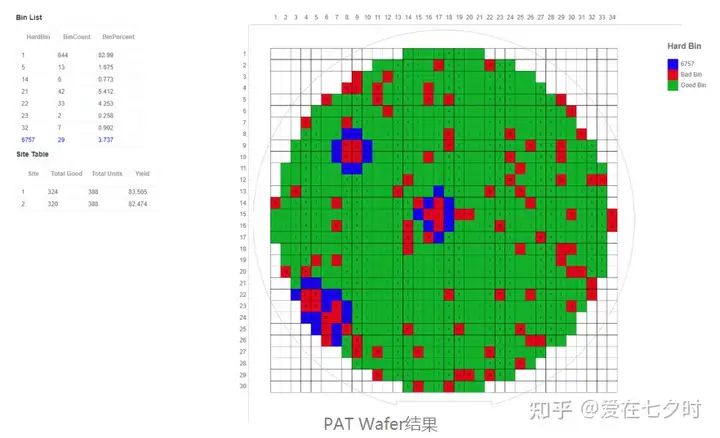

將測試結果與設定的統計限制對比，超出者視為不合格品并剔除。零件平均測試法（PAT）生成以下附加測試結果：

A. PATUL/PATLL：記錄動態上下限；

B. PAT：以Sigma單位衡量器件偏離均值的程度；

C. PATEF：針對窗口數據不足時的早期失敗檢測。

四、零件平均測試（PAT）方法的目的

我們知道，半導體的制造過程非常復雜，以芯片為例，過程流程圖有成百上千個步驟，每一個步驟又可以分解為人、機、料、法、環、測（俗稱5M1E）等各種因素。這些復雜的因素不可避免地會導致產品參數的波動，于是我們看到的參數是一個分布。通常，為了驗證制程能力，我們會去算Cpk，如果Cpk大到一定值，例如1.67，我們會認為制程能力足夠。但Cpk考察的是制程的整體，Cpk滿足要求，并不能保證落在測試規格限內的產品都沒有風險。

首先，測試規格是在研發階段用軟件模擬出來的，或者依據少量的工程樣品確定的，某些規格本身的合理性有待商榷，相信很多SQE都遇到過供應商在出現問題后收緊測試規格限的做法。

其次，從統計的觀點來看，脫離分布的少量離散點是小概率事件，如6sigma之外的數據出現的概率為0.002ppm（這里我們考察的是任一參數的實際分布，沒有必要考慮1.5sigma偏移），我們完全有足夠大的信心（95%以上）認為：一個發生概率僅0.002ppm的事件發生了，一定是制程出現了異常。這些異常制程做出來的產品，哪怕依然在測試規格限之內，但是由于有異常原因不確定性，我們何不把它當作異常品來處理呢？這也是SPC的原理之一。

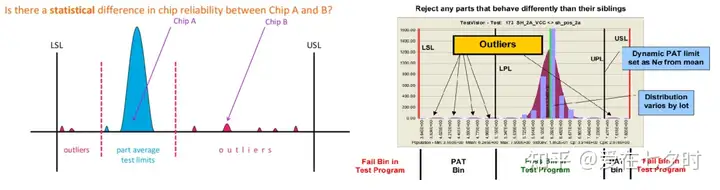

所以，零件平均測試法（PAT）的做法就是根據參數的實際分布，用其均值±6sigma來代替原來寬松的測試規格限，達到過濾掉某些outlier的目的。限于篇幅，詳細的零件平均測試法（PAT）執行方法這里不再贅述，讀者可以參考AEC-Q001或JESD50C。

綜合歸納，零件平均測試法（PAT）的作用和意義主要有以下三點：

A. 提高產品質量和可靠性

通過剔除異常零件，減少了產品在使用過程中出現故障的概率，提高了產品的整體質量和可靠性，特別是對于汽車電子等對可靠性要求極高的領域。

B. 改進制造工藝

通過對測試數據的分析，可以發現制造過程中可能存在的問題，為制造工藝的改進提供反饋，從而提高生產效率和產品質量。

C. 優化測試流程

在一些測試方法中，如半導體器件測試，動態零件平均測試法（DPAT）不僅能實現動態零件平均測試，還能同時完成持續可靠性測試，優化了測試流程，提高了測試效率，還使得測試條件更加嚴格，最終篩選出的半導體器件品質更高、可靠性更強。

五、零件平均測試（PAT）方法在晶圓測試（CP）端的應用

零件平均測試法（PAT）的應用就大范圍來講，主要有以下兩個方面：

1、在供應商端的應用

從上文的解釋顯而易見，PAT可以用在量產品測試階段，通過對測試規格的收緊，達到對具有潛在風險的產品進行篩選的目的。既然是篩選，自然就會對良率有所影響，但是，原理上來講，對良率的影響不應該太大（想想前面提到的0.002ppm），如果太大就是方法有問題，需要調整。我們在10家半導體分立元器件供應商推行PAT的經驗告訴我們，良率大概損失0.2-0.3%，但是由于電性不良造成的客戶投訴幾乎降到0，這筆質量成本的賬大家應該都會算吧？

2、在客戶端的應用

在客戶端，尤其是整機或系統提供商，PAT也能發揮作用。首先，通過對元器件供應商的PAT要求，可以提高整機或系統的可靠性；另外，在新產品開發階段，如果能明確知道某顆元件的某個參數對系統的性能起決定性作用 ，為了避免量產后出現少量比例的搭配性問題，在驗證時就要考慮到產品參數的實際分布，而不是只拿幾顆樣品驗證。這個類似于半導體工藝開發中常見的corner check。

但就半導體行業來講，由于動態零件平均測試法（DPAT）是汽車電子委員會AEC–Q001 Rev-D指南中對汽車電子產品的要求。具有異常特性（或異常值）的部件會嚴重影響質量和可靠性問題。查找異常值對于汽車電子產品的可靠性至關重要。量產測試作為最后的卡控，為了保證質量，防止離群芯片的逃逸，動態零件平均測試法（DPAT）作為一個重要手段被越來越多的半導體設計公司應用到生產中。

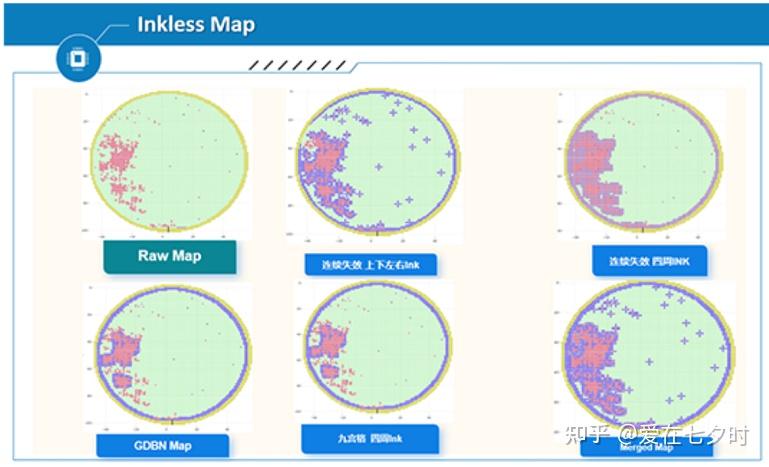

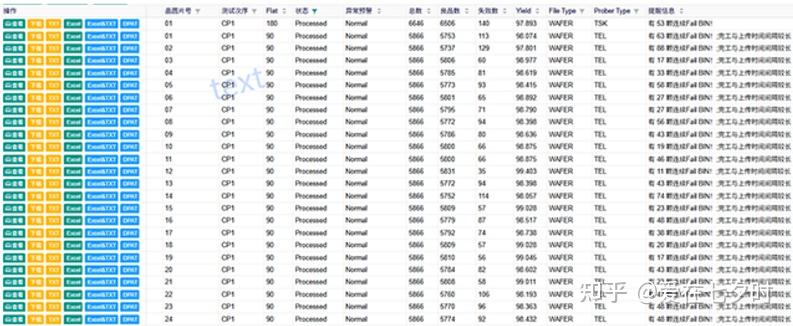

通常來說，大家會選擇在晶圓測試（CP）之后做DPAT, 原因也簡單，因為晶圓測試（CP）之后可以通過離線的方式來產生Inkless map, 利用數據系統自動Ink功能就可以了。在實施手段上，有設計公司選擇讓工廠來完成，有些設計公司因為有更復雜的算法就會自己來用系統完成。在晶圓測試（CP）階段的常見的Ink算法包括重要參數的零件平均測試法（PAT） (DPAT或ZPAT),也有wafer上地理位置上一些篩選算法(GDBN等)。孤波的OneData系統將這些算法都標準化在系統中了。同時我們也看到越來越多基于大數據挖掘得到的更加復雜的算法被設計公司使用。Gubo OneData系統因為PB級大數據系統、以及可以靈活定制算法，被不少頭部設計公司采用來實現數據挖掘+自動Ink。這些算法最后都成為設計公司積累的核心資產。在一些公開的海外文獻資料，探討了一些復雜的Limit計算方法，大家可以參考。

具體操作方法是通過提供的Shot Mapping Ink方案，將整個Mapping技Reticdle大小或是自定義大小的方格，根據設定的算法將整個Shot進行l(wèi)Ink,從而去除掉因光刻環節的Reticles起的潛在性失效芯片。通過ShotMapping Ink方案，就能夠?qū)①|(zhì)量管控的關口從 "篩查單個失效芯片"前移至"攔截整個失效風險區域"。

這尤其適用于對可靠性要求較嚴苛的車規、工規等產品，它能較大程度地降低因光刻制程偶發問題導致的批次性可靠性風險，為晶圓測試（CP）構建起一道應對系統性缺陷的堅固防線，最后通過動態零件平均測試法（DPAT）的功能，結合測試數據去除超出規范的芯片并生成新的MaPping。

當晶圓測試（CP）良率驟降而HT失敗模式復雜時，只靠單一測試階段數據難以歸因。YMS系統將WAT、CP與印T參數統一納入分析框架，建立跨階段關聯模型。例如，若某批次WAT中犧氧擊穿電壓偏移，同時晶圓測試（CP）漏電流異常升高，YMS可自動關聯兩者趨勢，提示前道氧化工藝可能存在波動。圖形化界面支持并排查看參數曲線與良率變化，快速鎖定關鍵影響因子，避免在封裝或測試環節言日排查。這種端到端的根因分析能力，將問題診斷周期從數天縮短至數小時，減少試產浪費。通過深度整合多源測試數據，使YMS成為良率攻關的關鍵工具。最后結合GDBC服務Cluster方法有效定位區域性異常Die，通過相鄰關聯性分析識別連續性失效。

如果選擇最終測試（FT）來做零件平均測試法（PAT）的話, 主要還是攔截封裝過程中帶來的問題，通常是多Die 封裝或者其他的先進封裝形式。最終測試（FT）做動態零件平均測試法（DPAT）的實施上會有一些復雜性：

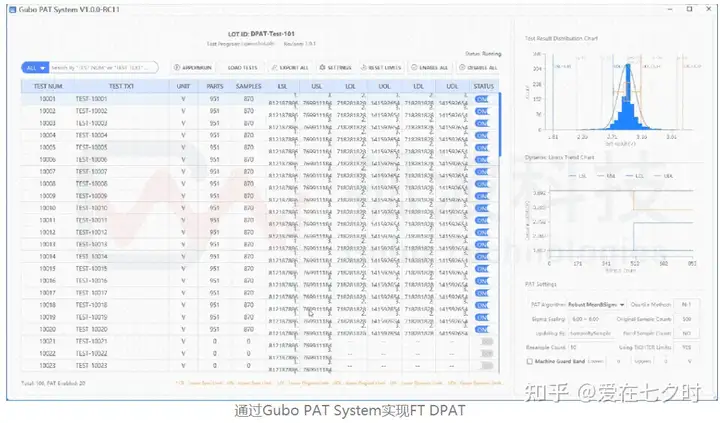

最終測試（FT）的分bin是實時的，單顆芯片測試后需要立即做出Binning的決定，所以動態零件平均測試法（DPAT）也要做成和ATE聯動，在執行過程中根據實時的結果完成Binning

在確定Limit的時候，因為一般先要取至少200顆來設初始的limit, 這些用于初始的Limit計算的芯片的Binning問題需要專門處理

但是實際上這些問題都已經得到了很好的解決。大芯片和小芯片會用不同的路徑來實現。

對于大芯片，因為通常會有ECID,又會做SLT,DPAT的工作也可以通過SLT這個insertion來實現。這時候大數據系統的能力又發揮作用了，根據芯片的ECID, 可以發現離群的芯片，完成Binning。

對于小一些的芯片，因為一般不做SLT，所以還需要在FT這個步驟完成。行業內大家也都研究并且實踐不同的算法改善動態零件平均測試法（DPAT）的算法，以達到不用重新測試前200顆的目的。在孤波的軟件中也有類似算法支持，客戶一般也會按照自己的需求做各種優化，非常方便。

另一個問題就是如何和ATE互動設置新的Limit。這個問題的解決方式也有兩種，一種是直接寫程序的時候在程序里支持，這樣不需要ATE公司的特殊支持也能完成，不方便的就是如果算法調優修改，都要做程序的變更。如果公司的變更流程復雜，或者芯片種類很多，那么這個過程還是很費些功夫的。還有一種方式就是把算法和Limit修改做到外面的一個軟件里，那么程序和算法之間就解耦了，算法可以更方便地進行調優，測試程序不需要做任何變更。后一種方式已經逐漸演化成為行業趨勢。目前SEMI在推進的RITdb(Rich Interactive Test Database)天生就可以支持這一應用方式。下圖是RITdb的架構:

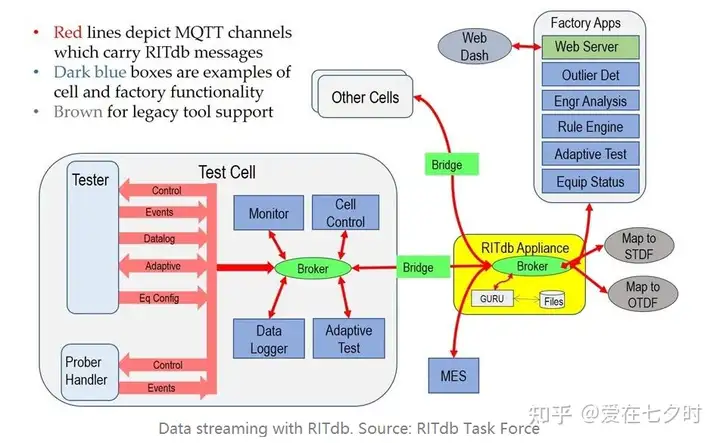

主流的ATE公司推出的Edge computing的方式也和這一應用場景類似，Edge computing的計算能力很強，又不占用ATE CPU的時間。但是在大多數情況下，尤其對于規模小的芯片來說，這一架構就顯得太重了。由于DPAT的實時性需求并沒有達到需要在一個insertion內完成的程度，因此許多情況下可以直接使用ATE的CPU來執行這一應用。孤波科技采用這一領先的軟件架構，實施起來非常方便，沒有增加任何的硬件和軟件開銷，就可以直接實現FT的動態零件平均測試法（DPAT）。目前這一方案已經在Chroma系列機臺上實施，因此，無論是CP還是FT或者SLT都可以完成動態零件平均測試法（DPAT）, 實現的技術手段已經不是問題了。

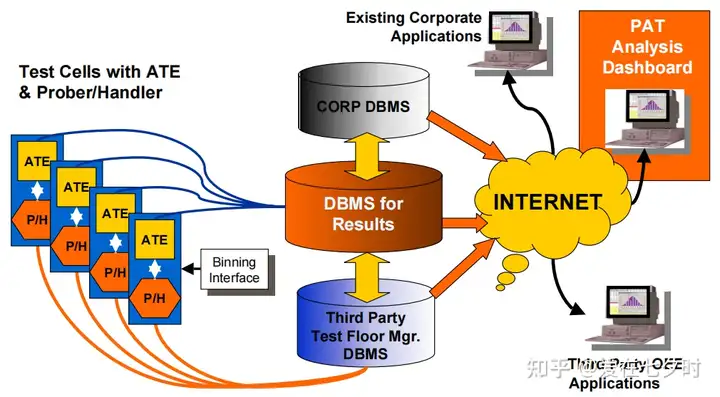

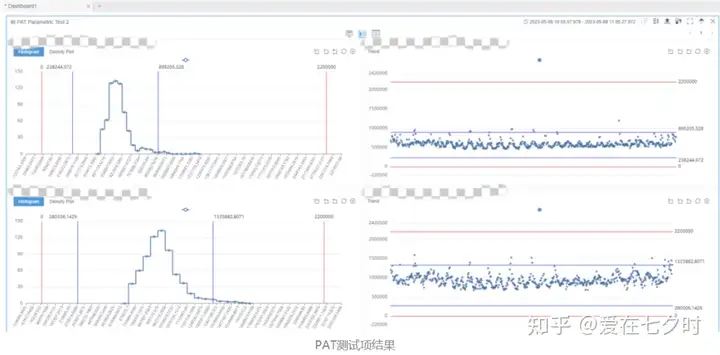

零件平均測試（PAT）系統的核心亮點在于，支持并行Lot/Run數據同時進行校驗與卡控；結合業務Know-How設計了常見的零件平均測試法（PAT）卡控規則，包括DPAT、GDBN、ZPAT等，支持通過配置的方式進行設定，滿足不同的管控需求；支持生成Inkless Map文件。

同時，零件平均測試（PAT）系統還支持與MES系統、CIM系統做集成：MES 系統發起零件平均測試（PAT）要求，零件平均測試（PAT）系統根據設定項計算，然后輸出結果并同步給CIM系統。

當前，市面上已知的零件平均測試（PAT）系統可設定類型包括：

A. SPAT（Static Part Average Testing）：通過設定靜態的測試項上下限范圍，找出有風險的芯片。

B. DPAT（Dynamic Part Average Testing）：通過設定動態的測試項上下限范圍，找出有風險的芯片。

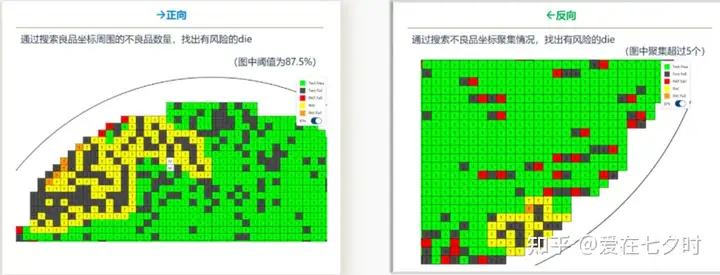

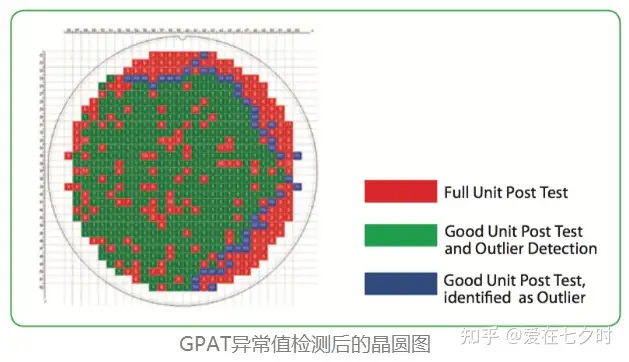

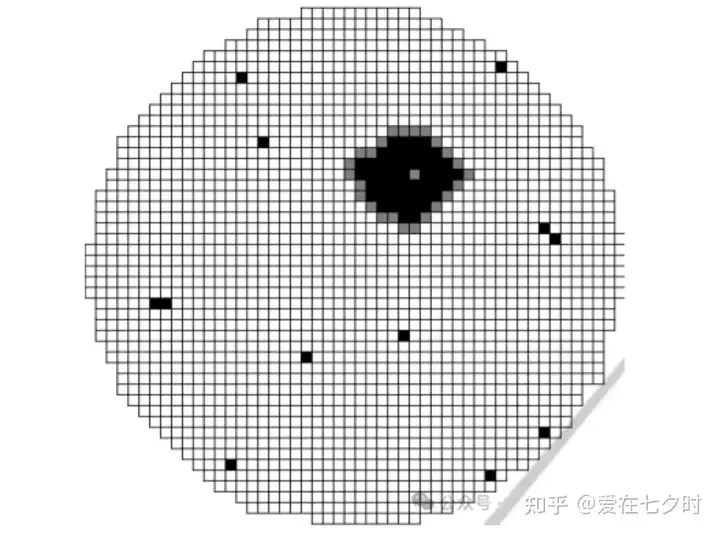

C. GDBN（Good Die in Bad Neighborhood）：通過良品坐標周圍的不良品數量，找出有風險的芯片。

D. ZPAT（Z-axis Part Average Testing）：通過同一坐標縱向良率大小，找出有風險的芯片。

E. Cluster：通過查看不良品坐標聚集情況，找出有風險的芯片。

F. NNR (Nearest Neighbor Residual)：通過最鄰近殘差算法，找出有風險的芯片。

六、零件平均測試（PAT）方法必要性

1、可靠性背景與早期失效問題

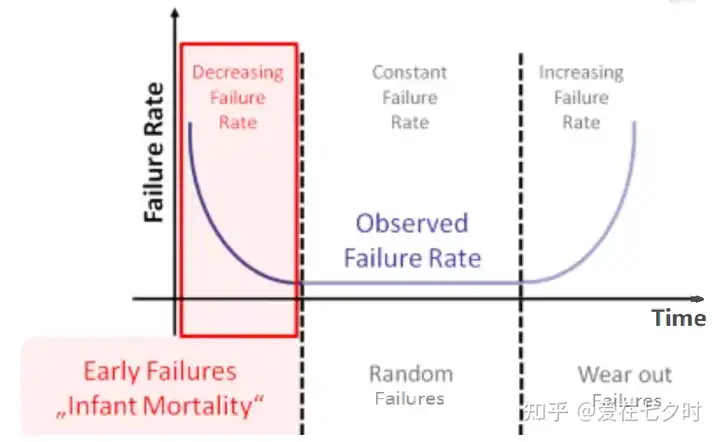

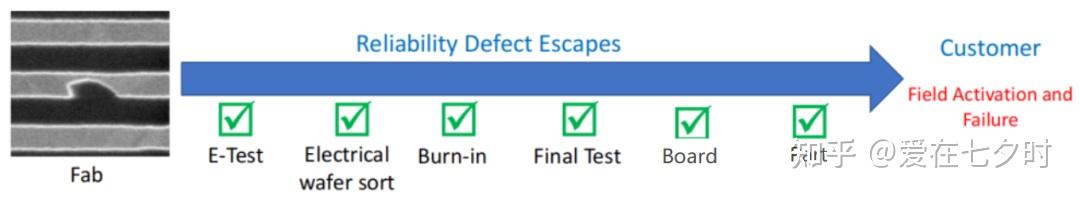

半導體器件的生命周期可用“浴盆曲線”描述，其早期失效階段主要由制造過程中的缺陷引起。這些缺陷可能導致器件在客戶使用初期發生故障，帶來安全風險和高額保修成本。

2、傳統測試方法的局限性

傳統測試方法（如功能測試和規格限測試）無法有效識別那些在靜態測試中通過但存在潛在缺陷的器件。例如，某些器件可能在電流或電阻測試中處于分布尾部，雖未超出現有測試限，卻存在早期失效風險。

3、零件平均測試法（PAT）的統計優勢

零件平均測試法（PAT）通過動態計算每個測試參數的均值和標準差，并基于統計分布設置 tighter 的限制，從而識別出偏離群體行為的異常器件。這種方法彌補了傳統測試的不足，特別是在高可靠性要求的汽車電子領域（AEC-Q001標準推薦使用零件平均測試（PAT））。

七、零件平均測試（PAT）方法的效應與效益

1、提高可靠性與降低風險

通過剔除異常器件，零件平均測試法（PAT）顯著減少了早期失效風險。例如，在案例研究中（Zernig et al., 2014），結合ICA與NNR的方法成功識別出8個異常器件，其中7個在后續Burn-In測試中失敗。

2、成本節約與效率提升

零件平均測試法（PAT）減少了對Burn-In測試的依賴，從而降低了測試時間和成本。以Infineon Technologies的實踐為例，通過零件平均測試法（PAT）篩選，Burn-In測試量減少的同時保持了高可靠性標準。

3、支持多變量與空間分析

進階零件平均測試法（PAT）方法（如多變量零件平均測試法（PAT）和GDBN）考慮了參數間的相關性及空間分布（如晶圓上的簇狀缺陷），進一步提高了檢測精度。

八、零件平均測試（PAT）方法行業標準與最佳實踐

1、AEC-Q001指南

汽車電子委員會（AEC）發布的AEC-Q001明確推薦使用零件平均測試法（PAT）進行異常器件篩查。該指南強調了統計穩健性和動態計算的重要性。

2、實施建議

A. 測試選擇：優先選擇分布接近高斯、Cpk值高的參數；

B. 窗口大小：根據批次大小和穩定性調整（通常為100）；

C. 早期處理：使用“從零開始”或“從規格限開始”模式處理早期數據不足問題；

D. 持續監控：結合實時數據監控和反饋優化零件平均測試法（PAT）參數。

3、案例研究：ICA與NNR的結合

在Sub-micron工藝中，傳統零件平均測試法（PAT）效果下降。獨立成分分析（ICA）能夠從高維數據中提取潛在特征，再通過最近鄰殘差（NNR）分析空間依賴性，顯著提高異常檢測率（見Section 6.3-6.4）。

九、零件平均測試（PAT）方法的總結與展望

當前，用戶對這些規范的要求促使供應商之間的競爭更加激烈。在改進可靠性并降低缺陷率方面面臨很大的壓力，尤其對于目前由半導體控制的許多相當重要的安全功能，諸如剎車、牽引控制、動力及主動穩定控制系統。供應商既要改進已付運零件的質量,又要讓這些規范對其成品率的影響。由于制造成本持續走低,測試成本卻維持在相對不變的水平，因此測試成本在制造成本中的比重日益增大，元器件的利潤空間持續縮水。由于絕大部分的成品率都不能夠滿足要求，所以供應商必須徹底評估他們的測試程序以便找到替代測試方法，并且從備選方法中反復試驗直至找到方法。

不借助的分析和仿真工具，供應商就會在沒有充分了解這些規范對供應鏈影響的情況下應用它們。更糟糕的是,如果盲目應用并遺漏了重要的測試,那么結果即使保證采用零件平均測試法（PAT）之類的規范對器件進行了測試并以相同的DPM率付運,在這種情況下保證也是毫無疑義的，而且可靠性也會降低。

一些供應商似乎認為，在晶圓探測中進行零件平均測試法（PAT）測試就足夠了，但研究表明采用這種方法存在許多問題。在晶圓探測中采用PAT是道質量關，但在剩余的下游制造過程中，由于無數可變因素造成的變數增加，因此會在封裝測試時導致更多的零件平均測試法（PAT）異常值。如果供應商希望付運高質量的零件，他們就需在晶圓探測和終測試兩個階段都進行零件平均測試法（PAT）測試，而且他們的客戶也應推動該方法的應用。

所以，零件平均測試（PAT）方法作為一種基于統計的先進篩選方法，在提高半導體器件可靠性方面發揮了關鍵作用。其動態計算、滾動窗口和多變量擴展使其適用于多種測試場景。未來，隨著機器學習與統計方法的進一步融合，零件平均測試法（PAT）將更加精準和自適應，為高可靠性應用提供更強保障。

參考文獻

1. T. Honda, T. Haarhuis, J. D. David, H. Hannink, G. Prewitt and V. Rajan, "ML-assisted IC Test Binning with Real-Time Prediction at the Edge," 2023 7th IEEE Electron Devices Technology & Manufacturing Conference (EDTM), Seoul, Korea, Republic of, 2023, pp. 1-4, doi:10.1109/EDTM55494.2023.10102972. keywords: {Semiconductor device modeling;Process monitoring;Statisticalanalysis;Machinelearning;Semiconductordevicemanufacture;Predictivemodels;Realtimesystems;ICTest;Tester;DynamicTestController;MachineLearning;Edge;Inference Engine},

2. K. K. S. Lim, M. E. B. Francisco and G. L. R. F. Abug, "Moving Limits: A More Effective Approach in Outlier Screening at Final Test," 2022 IEEE 24th Electronics Packaging Technology Conference (EPTC), Singapore, Singapore, 2022, pp. 806-810, doi: 10.1109/EPTC56328.2022.10013211. keywords: {Production facilities;Manufacturing;Reliability;Testing;Electronics packaging}

3. https://semiengineering.com/part-average-tests-for-auto-ics-not-good-enough/

4. https://www.semi.org/en/blogs/technology-trends/ritdb-the-interplanetary-database-for-manufacturing

5. http://aecouncil.com/Documents

6. AEC-Q001 Guidelines, Automotive Electronics Council.

7. Zernig, A., et al. (2014). Device Level Maverick Screening - Application of Independent Component Analysis in Semiconductor Industry. ICPRAM.

8. ROOS INSTRUMENTS. (2017). PAT Implementation & Operation Product Specifications.

9. Turakhia, R. P., et al. (2005). Defect Screening Using Independent Component Analysis on IDDQ. IEEE VLSI Test Symposium.

10. https://mp.weixin.qq.com/s/cBSLkh63sEprzXjBIhMFrQ
