本文以Air780EPM系列低功耗模組為例，分享USB接口的硬件設計要點以及LuatOS高效開發API，幫助開發者在設計中避開常見陷阱，快速構建穩定可靠的USB應用。

01. 模組管腳

Air780EPM系列模組與USB相關的管腳，如上方管腳圖右側淺綠色塊所示：

VBUS：PIN61；

USB_DM：PIN60；

USB_DP：PIN59；

特別說明：
管腳圖中所示的USB_DN正確的寫法應該是USB_DM，歷史原因一直將錯誤寫法延續到了現在。

USB_DM：
USB Data Minus，USB數據負信號；

USB_DP：
USB Data Positive，USB數據正信號。

02. 功能說明

Air780EPM系列模組支持如下USB功能：

支持USB Full speed：
全速模式，最高支持12Mbps，即1.5MB/s；

支持USB High speed：
高速模式，最高支持480Mbps，即40MB/s；

支持USB下載軟件，Boot from USB；

支持USB RNDIS：
搭配Windows/Linux實現快速上網；

僅支持USB Slave，不支持USB HOST。

03. 注意事項

與USB相關的操作，重點關注如下幾個方面：

上電開機前將USB_BOOT（GPIO0）上拉至 VDD_EXT，模組將進入USB下載模式（Boot from USB）；

模組內部用于USB部分供電的電源是LDO33USB（3.3V輸出），該LDO只為USB功能提供電源，模組管腳未引出；

低功耗模式pm.WORK_MODE,1和PSM+模式pm.WORK_MODE,3 下，會將LDO33USB關閉；

模組VBAT最低2.3V左右（實測最低可至 2.1V）時仍可工作，但因此時LDO33USB的輸入（2.3V）已遠低于輸出（3.3V），所以USB已無法正常工作；

VBUS，在模組內部實際接的是WAKEUP1，USB_VBUS的5V經過分壓后接到WAKEUP1，用于USB插入檢測。

04. 硬件參考設計

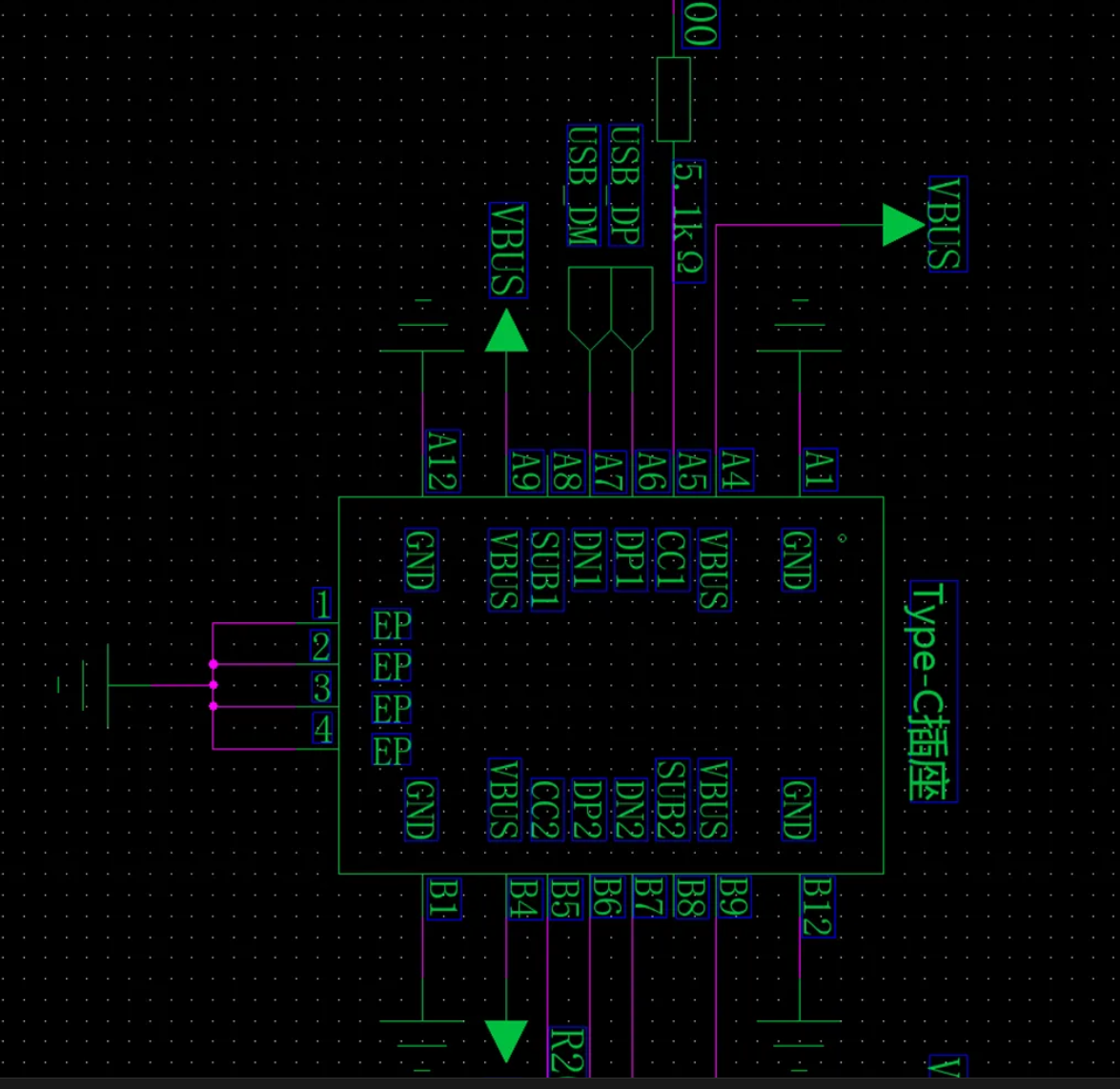

USB接口相關硬件參考設計如下圖示，橫屏或點擊放大查看。

▼ 相關注意事項 ▼

USB接口硬件設計需要特別注意如下幾個方面：

1）阻抗匹配

USB接口的PCB設計中，差分信號線（USB_DP/USB_DM）的阻抗需控制在90Ω±10%（即81Ω～99），這是保證信號完整性的關鍵參數。

注意：阻抗不匹配將會導致信號反射、眼圖閉合、誤碼率上升，甚至通信失敗。

2）布線原則

差分對等長匹配：
長度差控制在5mil以內，避免時序偏差和共模干擾；

減少換層過孔：
每次換層加一對回流地過孔，維持信號回流路徑連續性，降低阻抗不連續風險；

保持完整參考平面：
避免跨分割，優先內層布線，包地處理減少串?dāng)_。

3）TVS保護

USB接口容易引入靜電干擾，因此需要在電路上增加 TVS保護。

USB High speed差分數據線選擇TVS的最關鍵參數是結電容容值，需要小于1pF；我們驗證使用過的是芯禾微XESD124N-5V0。

VBUS電源上使用的TVS，我們使用過的是芯禾微XESD307D-5V0。

05. 與USB相關的LuatOS API

LuatOS高度封裝與靈活的API設計，簡化了傳統USB開發的繁瑣流程。

常量含義：USB的供電使能；

數據類型：number；

常量取值：0；

適用產品：
Air780EXX系列、Air700E系列、Air8000系列模組；

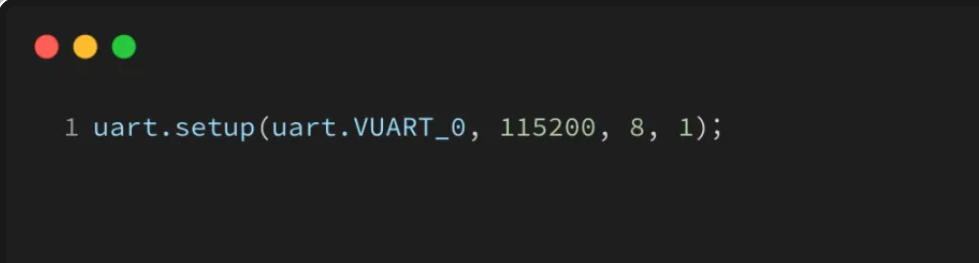

示例代碼：

常量含義：蜂窩網絡模塊的USB以太網卡控制；

數據類型：number；

常量取值：11；

取值范圍：
0x01：開啟RNDIS功能；
0x03：開啟RNDIS功能，使用NAT模式(基站分配ip)；
0x05：開啟ECM功能；
0x07：開啟ECM功能，使用NAT模式(基站分配ip)。

注意事項：
控制設備的USB以太網卡功能，通過位操作來控制不同的功能；僅在開啟前可以修改；bit2：協議選擇（1ECM協議，0RNDIS協議）；必須在飛行模式下設置才能生效。

適用產品：
Air780EXX系列和Air8000系列模組。

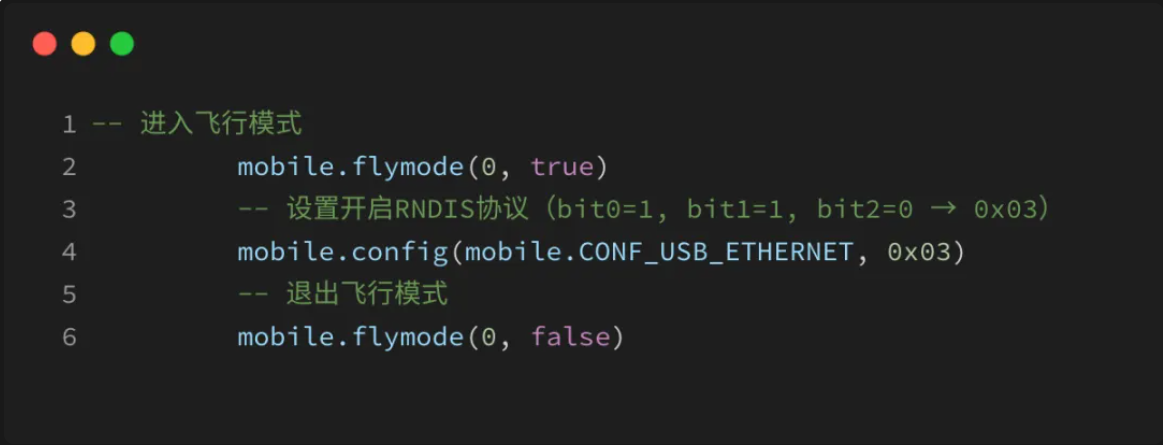

示例代碼：

常量含義：USB虛擬串口；

數據類型：number；

常量取值：32；

適用產品：
Air780EXX系列和Air8000系列模組。

示例代碼：
