由工采網代理的SS6809A是一款專為12V系統設計的雙通道H橋電機驅動芯片，適合12V系統產品的電機驅動。片每個H橋可提供較大峰值電流1A和均方根電流0.7A(在12V和Ta=25°C適當散熱條件下)，支持驅動直流電機、并聯直流電機及步進電機（全步/半步模式）為中小功率電機驅動場景提供高效、可靠的解決方案，引腳兼容LV8548MC可直接替代，相比同類產品如DRV8837、TB6612FNG，集成度更高且外部電路簡化，BOM成本降低15%~20%。

H橋驅動芯片-SS6809A

SS6809A電機驅動器采用雙通道H橋設計，單通道支持?峰值電流1A?、?均方根電流0.7A?（12V@25°C）可獨立控制兩臺直流電機（如打印機走紙+切刀機構）或通過并聯輸出峰值電流2A驅動單臺大功率電機（如吸塵器滾筒電機）同時支持兩相步進電機的全步/半步驅動，滿足精密定位需求（如舞臺燈光旋轉支架）。

工作電壓覆蓋4V-16V（耐壓20V）采用SSOP10封裝，符合RoHS標準，內置DMOS功率管總導通電阻<1Ω（典型值）在12V/25℃條件下單通道持續輸出0.7A均方根電流，功率損耗降低40%，無需外接3.3V電源，適應電池波動或適配器供電場景。

馬達驅動芯片 - SS6809A的核心特性與性能參數：

一、電氣特性：?

工作電壓范圍：4V至16V（無需外部3.3V電源）較大耐受電壓20V?

驅動能力：單通道峰值電流1A，均方根電流0.7A（12V，25℃散熱條件）

導通電阻：DMOS輸出晶體管總導通電阻<1Ω，降低功率損耗?。

二、高性能驅動能力：

雙通道靈活配置：支持獨立驅動兩臺直流電機，或通過并聯模式驅動單臺大電流電機。

步進電機兼容性：提供全步/半步驅動模式，適配兩相步進電機控制需求。

三、封裝與兼容性：

?封裝設計?：SS6809A采用SSOP10緊湊封裝（體積小）符合RoHS標準?

兼容性：引腳兼容LV8548MC，與主流MCU（如STM32、ESP32）PWM接口直接兼容

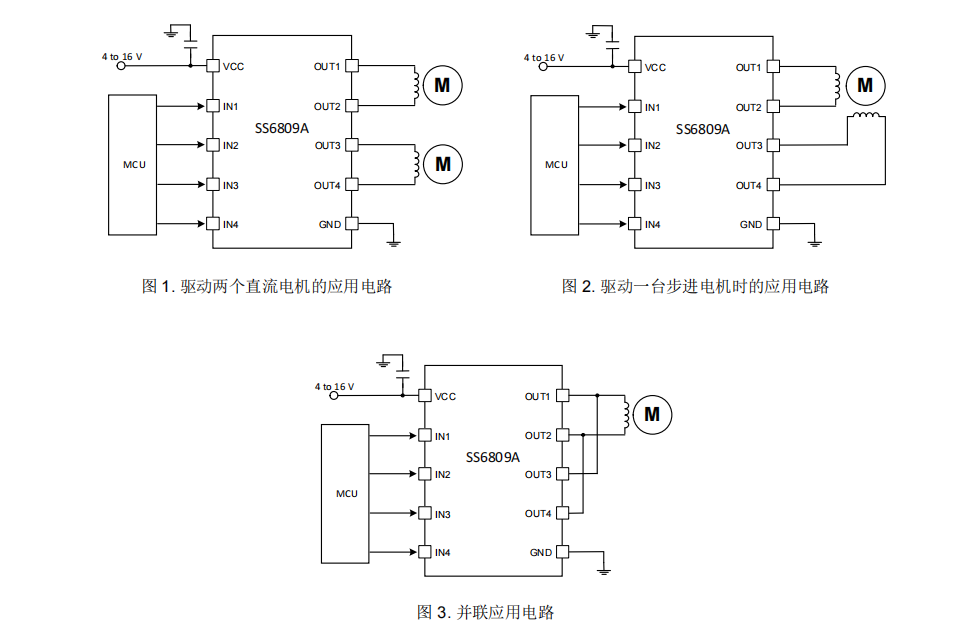

典型應用電路：

典型應用電路

多重保護機制-芯片內置完善的保護功能，確保系統安全穩定運行：

過流保護（OCP） ：實時監測電流，防止電機堵轉或短路導致?lián)p壞。

短路保護：快速響應輸出端短路故障。

欠壓鎖定（UVLO） ：電壓低于閾值時自動關斷，避免異常工作。

過溫保護（TSD） ：結溫超過安全值時觸發關斷，溫度恢復后自動重啟

電機驅動器 - SS6809A的應用領域：

家電領域：

冰箱：驅動風門電機與制冰機構，實現精準溫控與模塊化運作。

干衣機/吸塵器：控制滾筒電機與吸力調節系統，優化能效與噪音表現。

工業商業設備：

POS打印機/標簽打印機：驅動走紙電機與切刀機構，提升打印穩定性與響應速度。

PoE終端設備：集成于智能支付終端，支持小型散熱風扇或機械傳動模塊。

舞臺燈光系統：調節聚焦電機與旋轉支架，實現快速定位與平滑運動控制。
