一、浪涌保護器（SPD）概述

浪涌保護器（Surge Protection Device，SPD）是一種用于防止電氣設備受到浪涌電壓損害的設備。浪涌電壓通常來源于雷擊、操作過電壓或電網瞬態波動，可能導致設備損壞、系統故障或數據丟失。SPD通過將浪涌電流引入地面或?qū)⑵浞稚ⅲ瑥亩Ｗo(hù)電氣系統免受過電壓影響。

在低壓供配電系統中，SPD是保障設備正常運行的重要組成部分。隨著不同行業的應用需求差異，SPD的選型和安裝規范也有所不同。

二、地凱科技浪涌保護器SPD的選型原則

在選型過程中，必須根據具體的電氣系統需求、行業特點以及相關標準進行精確匹配。一般來說，浪涌保護器的選型應考慮以下幾個方面：

額定工作電壓與保護電壓

選擇SPD時，首先要確保其額定工作電壓與供電系統的電壓相匹配。通常情況下，低壓配電系統使用的SPD工作電壓為220V/380V。選擇時要參考SPD的保護電壓（UP），該值越低，SPD的保護性能越好。

沖擊電流與分段能力

SPD的分段能力電流（Iimp）表示設備在遭遇瞬態過電壓時能夠承受的最大電流。根據應用環境的不同，沖擊電流的選擇范圍通常為10kA至100kA。若系統處于雷擊頻發地區，應選用較高Iimp的SPD。

響應時間與保護等級

SPD的響應時間越短，能夠有效防止設備遭受浪涌電壓的損害。響應時間通常要求小于25納秒。保護等級的選擇則依據防護需求，通常分為I、II、III三個等級，分別對應不同的保護級別。

通流能力

通流能力（Imax）是指SPD在浪涌電壓下能夠持續傳導的最大電流。其值應根據系統中可能出現的最大浪涌電流進行選擇。常見的通流能力有5kA、10kA、20kA等。

類型與安裝方式

SPD有多種類型，包括氣體放電管型（GDT）、壓敏電阻型（MOV）、二極管型（SMD）等。選擇時應根據行業應用、系統要求以及預算來選擇合適的類型。

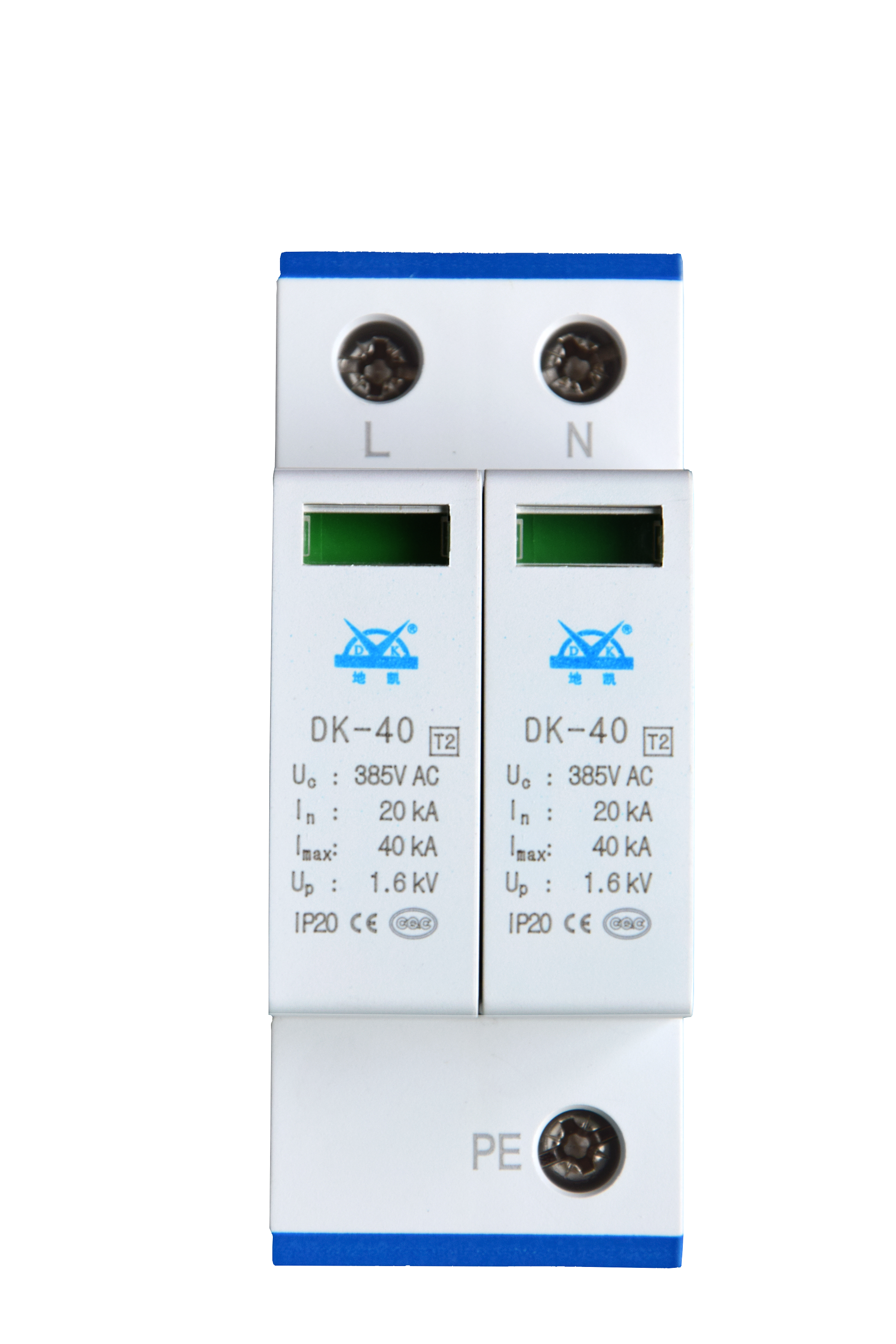

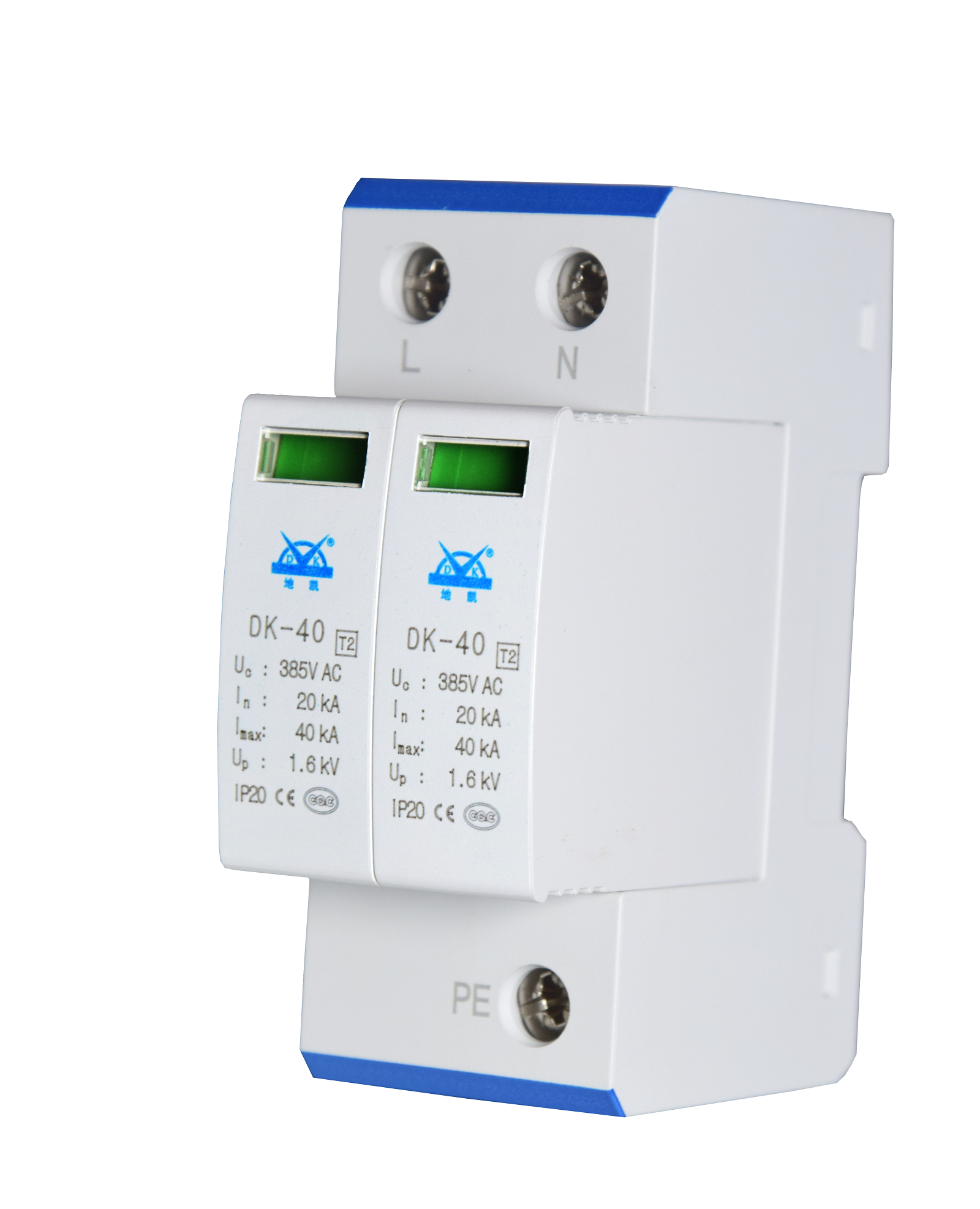

浪涌保護器,防雷器,電涌保護器SPD 浪涌保護器,防雷器,電涌保護器SPD 浪涌保護器,防雷器,電涌保護器SPD

三、地凱防雷低壓供配電中的SPD應用與行業選擇

在不同行業中，SPD的選型和安裝方案會有所不同。根據行業需求、應用環境、設備類型及相關標準，浪涌保護器的配置有所差異。以下是一些典型行業的SPD選型與安裝規范：

1. 建筑與房地產行業

在建筑行業中，低壓供配電系統常涉及到商業大樓、住宅區等建筑物的電氣安全。由于建筑物的電氣設備種類繁多，且外部環境相對復雜，因此浪涌保護器的選擇要求較高。

選型要點：

在建筑物內的電氣系統中，應選擇具有高Iimp（≥20kA）和低保護電壓（UP≤1.5kV）的SPD。通常建議選擇多級保護方案，確保不同電氣設備都能得到有效保護。

安裝規范：

在建筑物的配電系統中，應將SPD安裝在主配電箱或末端設備的電源輸入端。根據建筑物的層數和電力負荷情況，可以選擇不同規格的SPD，并采用分段保護的方式進行布置。

2. 工業生產與制造業

制造業中，工廠內的設備通常包括各種大型機械、計算機控制系統及自動化設備，電氣系統的可靠性至關重要。由于電氣設備對浪涌電壓極為敏感，必須精確選型和正確安裝。

選型要點：

對于大型工業設備，尤其是涉及自動化控制的系統，建議選擇沖擊電流大于30kA的SPD，且保護電壓（UP）低于1.2kV。同時，應選用耐高溫、抗電磁干擾的型號，以適應惡劣的工作環境。

安裝規范：

在工業環境中，SPD應安裝在主配電板、各工控機箱、PLC等重要設備的電源進線端。為確保更好的保護效果，工廠內的SPD應與接地系統有效連接，保持地電位均衡。

3. 信息技術行業

信息技術行業的設備（如服務器、數據中心、通信設施等）對電氣穩定性有著極高的要求。浪涌電壓不僅會損壞設備，還可能導致數據丟失或服務中斷。

選型要點：

在數據中心等高精密場所，應選用具有高通流能力（≥50kA）和低響應時間（小于25ns）的SPD。選擇時，必須確保其符合IEC61643等國際標準，保證電氣安全。

安裝規范：

在信息技術設備的電源輸入端應安裝SPD，尤其是主電源線與重要設備間?？刹扇∪壏雷o(hù)方案：在配電柜、IT設備主進線端和各設備電源輸入端分別安裝SPD，以確保設備不受浪涌電壓的影響。

4. 新能源行業

新能源領域，如風電和光伏發電系統，也需要安裝浪涌保護器。由于這些設施通常暴露在戶外，且涉及大規模電力傳輸，浪涌保護尤為重要。

選型要點：

對于風電、光伏等能源生產設備，SPD的選擇應關注設備的耐久性和長期穩定性。選擇時，沖擊電流要求在30kA以上，響應時間要低于25ns，且具有較強的抗雷擊能力。

安裝規范：

風電和光伏系統中的SPD應安裝在電池組、逆變器和主配電系統中。根據項目規模和設備類別，可以采用不同級別的SPD進行分級保護，并確保接地系統的穩定性。

四、地凱SPD安裝規范與注意事項

SPD的正確安裝至關重要，以下是安裝過程中的幾個關鍵要點：

接地要求：

SPD的接地系統必須符合相關標準，確保浪涌電流能夠迅速有效地導入地面，避免電氣設備受到損害。

安裝位置：

SPD應安裝在電氣系統的電源輸入端，接近電氣設備的位置。通常，在配電柜、電源面板、設備端等重要位置安裝SPD，以保證最佳保護效果。

遵循標準：

SPD的選型與安裝必須遵循IEC61643、GB50057等國家和國際標準，確保其在設計和施工過程中符合相關要求。

定期檢查與維護：

SPD應定期進行檢查，特別是在雷擊或電氣故障后。檢查項目包括接地電阻、SPD的工作狀態以及電氣連接的穩定性。

地凱浪涌保護器在低壓供配電系統中的應用至關重要，其選型和安裝要根據行業需求和具體應用環境進行精準匹配。通過正確選擇SPD、合理安裝并遵循相關標準，可以有效避免設備因浪涌電壓損壞，從而提高系統的穩定性與安全性。
