在現代電氣系統中，雷擊和瞬態過電壓已成為設備損壞的主要隱患之一。在中國，南方地區雷暴日數可達80天以上，北方地區也超過30天。這種自然災害不僅威脅高壓輸電線路，還會通過感應方式侵入低壓配電網絡，造成電子設備、通信系統和工業控制裝置的嚴重故障。為應對這些風險，浪涌保護器（SPD）作為一線防護手段已被廣泛采用，但其自身也存在失效隱患。這時，后備保護器（SCB）作為SPD的“守護者”登場，二者協同工作構成了完整的防雷擊浪涌體系。

地凱防雷SPD浪涌保護器的基本原理與作用

浪涌保護器（Surge Protective Device，簡稱SPD）是一種專為電氣回路和通信線路設計的瞬態過電壓抑制裝置。其核心功能是通過導通分流機制，將雷擊產生的尖峰電流或電壓迅速泄放到地線，從而保護下游設備免受損害。SPD的工作原理基于非線性元件，如金屬氧化物壓敏電阻（MOV）或氣體放電管（GDT），這些元件在正常電壓下呈高阻態，一旦浪涌電壓超過閾值，便轉為低阻態，實現快速響應。響應時間通常在納秒級，能承受數千安培的沖擊電流。

根據GB 18802.1-2011《低壓電涌保護器第1部分：性能要求和試驗方法》標準，SPD可分為電源型、信號型和天饋型三種。其中，電源型SPD適用于交流50/60Hz、額定電壓220V至380V的供電系統；信號型則針對RS485、Ethernet等數據線路；天饋型用于射頻天線系統。實際應用中，SPD的通流容量（Imax）和最大持續工作電壓（Uc）是關鍵參數。例如，一級SPD的Imax可達100kA以上，適用于建筑物總配電柜，而三級SPD的Imax通常在20kA左右，適合設備端精細保護。

然而，SPD并非萬無一失。長期暴露在過電壓環境中，或遭遇極端雷擊時，內部元件可能劣化導致短路失效。如果前端無有效保護，短路電流會持續通過SPD，引發過熱、起火甚至爆炸風險。數據顯示，約15%的SPD故障源于無后備保護的短路問題，這直接凸顯了SCB的必要性。

地凱防雷SCB后備保護器的定義與功能

后備保護器（Surge Circuit Breaker，簡稱SCB），也稱為SPD專用外部脫離器，是一種專為浪涌保護器設計的過電流保護裝置。其主要作用是監測SPD的狀態，當SPD發生短路或熱失效時，迅速切斷上游電源，避免持續通電導致的安全隱患。不同于普通斷路器（CB）或熔斷器（FU），SCB具備獨特的特性：它能承受大沖擊電流而不誤動作，同時對小故障電流敏感，能在毫秒級內分?jǐn)嚯娐贰?/p>

SCB的結構通常包括熱脫扣器、磁脫扣器和滅弧裝置。熱脫扣針對持續小電流（如3A以下），磁脫扣應對瞬時大電流。典型參數包括分?jǐn)嗄芰Γ↖sc，通常在6kA至100kA）、微斷電流（低于3A）和雷電沖擊耐受（不小于SPD的Imax）。例如，地凱科技的SCB產品能確保大雷電流不分?jǐn)?，而工頻故障電流低于3A時快速切斷，符合UL 1449標準的要求。

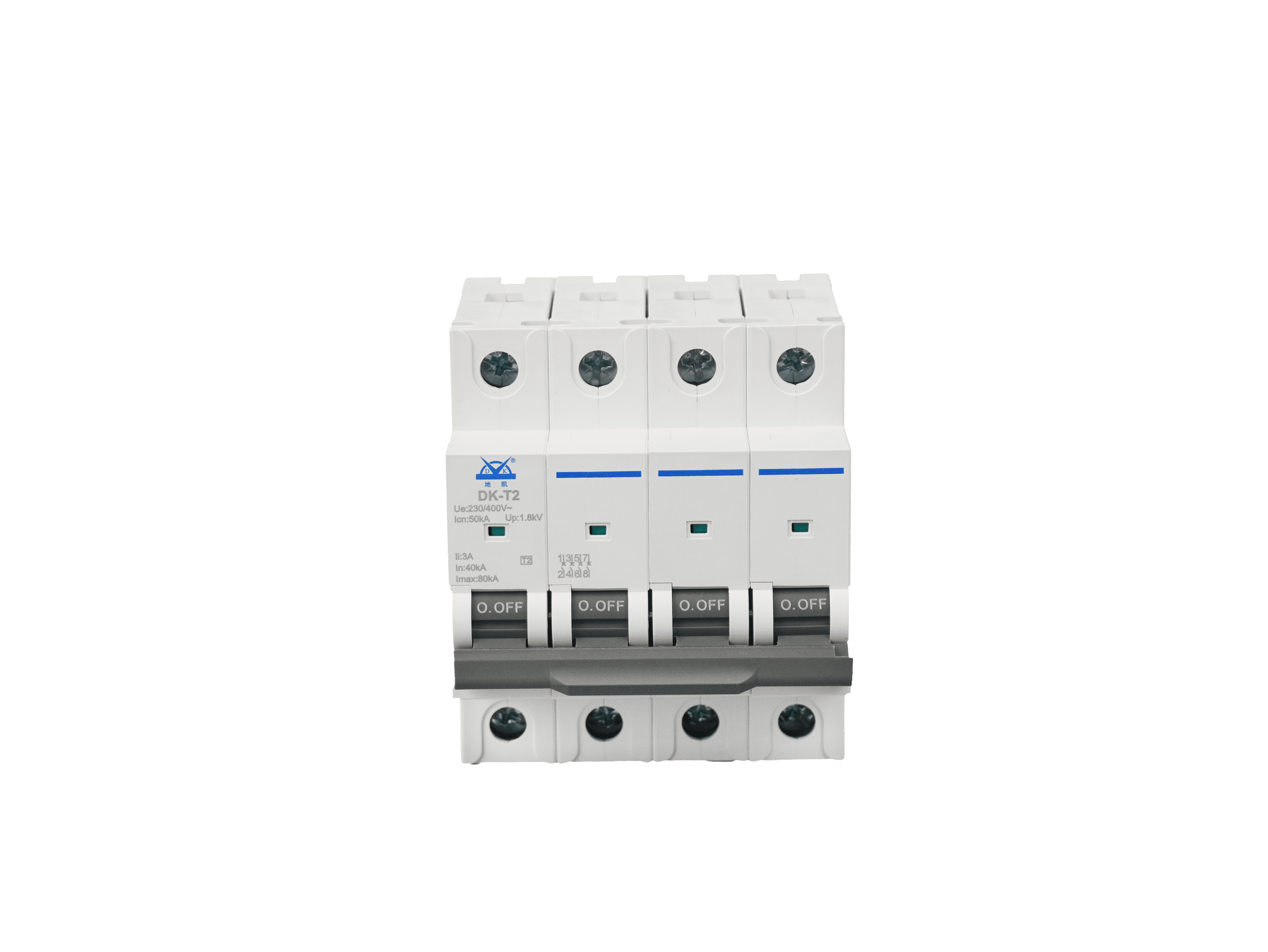

后備保護器SCB，SPD前置脫離器 后備保護器SCB，SPD前置脫離器 后備保護器SCB，SPD前置脫離器

SCB與SPD的關系：互補協同的防護伙伴

SCB與SPD的關系并非簡單的前后級串聯，而是高度互補的協同體系。SPD負責“吸收”浪涌能量，SCB則充當“保險絲”，守護SPD的穩定運行。在安裝中，SCB通常置于SPD的上游（前端），以便在SPD短路時隔離電源。有些方案也將SCB集成于SPD模塊內，形成一體化產品，但獨立SCB更靈活，便于維護。

二者的配合基于能量協調原理：SPD先泄放浪涌，剩余能量若導致SPD劣化，SCB立即介入。舉例來說，在雷擊事件中，SPD可能承受80kA沖擊，若內部MOV擊穿，短路電流達10A以上，SCB的磁脫扣會瞬間動作，切斷電路，防止火災。研究顯示，使用SCB的系統故障率降低30%以上，尤其在高雷區如廣東、福建等地。

需要注意的是，SCB并非替代SPD，而是其專用配件。普通CB或FU無法勝任，因?yàn)樗鼈儗?duì)雷電流敏感，易誤分?jǐn)?，?dǎo)致防護失效。IEC 61643-11標準明確要求SPD前端配置專用后備保護，且分?jǐn)嚯娏餍杵ヅ湎到y(tǒng)預期短路電流（Ipros）。計算公式為：Ipros = U / (Z + R)，其中U為系統電壓，Z為線路阻抗，R為設備電阻。這確保SCB在正常浪涌下“隱身”，故障時“現身”。

地凱防雷行業應用解決方案：多領域定制防護

SCB與SPD的組合已在多個行業形成成熟解決方案，針對不同場景優化防護等級。以下從電力、通信、建筑和工業四個領域剖析。

電力行業應用：電力系統是雷擊高發區，變電站和輸配電線路常遭直接雷擊。解決方案采用多級防護：一級SPD（T1級，Imax≥100kA）安裝于總配電柜，前端配SCB（Isc≥50kA），二級SPD（T2級，Imax 40-60kA）置于分支箱，SCB微斷電流<3A。三級SPD（T3級）保護末端設備。案例如國家電網某變電站項目，使用安迅防雷的SCB+SPD方案，雷擊事件后設備完好率達98%。部署時，考慮預期短路電流，南方電網標準要求Ipros計算基于0.1Ω阻抗，確保SCB不低于25kA。

通信行業應用：基站、數據中心對信號完整性要求極高，浪涌易干擾光纖和無線設備。方案聚焦信號型SPD與SCB結合：POE網絡SPD（Uc 48V）前端加SCB，防止雷擊誘發短路。地凱科技的二合一方案在5G基站廣泛應用，SCB集成熱熔脫扣，故障響應<1ms。行業數據顯示，華為等企業采用此方案后，基站雷擊故障下降25%。針對天饋系統，SCB需耐受射頻干擾，選型強調電磁兼容（EMC）。

建筑行業應用：高層建筑、智能樓宇需全覆蓋防護?？偱潆娤渑渲肨1級SPD+SCB，樓層分配箱用T2級，電梯、消防系統加T3級。解決方案強調接地優化，接地電阻<4Ω。上海某商業綜合體項目，使用中為防雷的SCB產品，結合SPD實現“零距離”安裝，降低電感影響。應用中，考慮環境因素如濕度、溫度，SCB外殼IP65級防水。統計顯示，此類方案可將建筑雷擊損失控制在5%以內。

工業行業應用：工廠自動化設備敏感于操作過電壓。方案在PLC、變頻器前端部署SPD+SCB，Imax根據負載選型（20-80kA）。例如，化工廠高壓泵站使用RDKit模擬浪涌路徑，SCB分?jǐn)嗄芰ζヅ?0kA。柳州某鋼鐵廠案例，采用一體化模塊后，設備停機率減半。行業規范如GB 50057-2010要求工業SPD后備保護覆蓋率100%，SCB選型需考慮粉塵、腐蝕環境，使用不銹鋼外殼。

這些解決方案均基于風險評估：先測定場地雷擊密度（Ng），Ng>2時優先T1級；結合預算，中小型項目用經濟型SCB，大型用智能型（帶遠程監測）。

部署安裝指南：規范操作確保效能

SCB與SPD的部署安裝需遵循專業規范，避免不當導致防護失效。安裝步驟如下：

前期準備：評估現場電壓、短路電流和環境。使用萬用表測Uc，計算Ipros。選擇DIN導軌安裝，便于配電柜集成。

位置選擇：SCB安裝于SPD上游，距離<0.5m以減小電感。總配電柜置于進線端，分支箱在負載前。接地線獨立連接，等電位聯結。

接線規范：線徑根據Imax選型，一級≥10mm2，二級≥6mm2。相線（L）、零線（N）、地線（PE）并聯接入。SCB串聯于相線，避免反接。安裝時斷電操作，專業電工持證上崗。

測試與維護：安裝后，用浪涌發生器模擬測試，確保SCB不誤動。定期（半年）檢查指示燈，綠色正常，紅色更換。維護時，先切斷電源，記錄故障日志。

常見問題：安裝距離過長導致電壓殘壓升高；接地不良放大浪涌。解決方案：使用凱夫拉屏蔽線，接地電阻測試儀驗證。
