案例背景

No.1

新能源汽車車載 ECU 出廠故障檢測，是保障整車安全與性能的核心前置環節。其通過模擬整車運行工況，對 ECU 硬件電路、軟件邏輯及與電池、電機、電控等關鍵系統的通信適配性進行全面校驗，精準排查生產環節的隱性故障，如信號傳輸異常、指令執行偏差、電路短路隱患等；從源頭規避車輛上路后因 ECU 故障引發的動力中斷、電池失控等風險，同時提升產品一致性與可靠性，降低售后運維成本，筑牢新能源汽車出廠品質防線。

汽車車載ECU

項目需求

No2

對新開發的152路信號車載ECU做出廠前故障模擬測試

1

需同時接入 ECU 的 152 路輸入 / 輸出信號，支持 “單通道通斷控制” （模擬線路斷路故障）；

2

測試過程無需反復拆線，單通道斷連操作要精準、不干擾其他信號；

3

需兼容現有萬用表、示波器等測試儀器，且信號傳輸抗干擾性強。

需求痛點

No.3

1

接線效率低

傳統方式需為 152 路信號單獨接插導線，單次接線耗時超 2 小時，且接 線過程易接錯線，極其影響測試效率；

2

操作風險高

手動拔插單路導線模擬故障時，易誤碰相鄰線路，導致信號短路或測試數據失真；

3

接口不匹配

ECU 的高密信號接口與現有測試儀器的普通端子接口不兼容，需多次轉接，增加信號干擾。

解決方案

No.4

1、采用騰方中科CMZ156PIN 高密連接器：一次對接 ECU 的 152 路信號(冗余 4 路備用)，替代傳統單根導線接插（可進行線纜定制）；

2、應用斷連塊與CMZ連接器組合制作故障診斷箱，通過診斷箱頂部的斷聯塊操作開關，直接控制單通道的通 / 斷，無需拔插導線，精準模擬線路斷路故障；

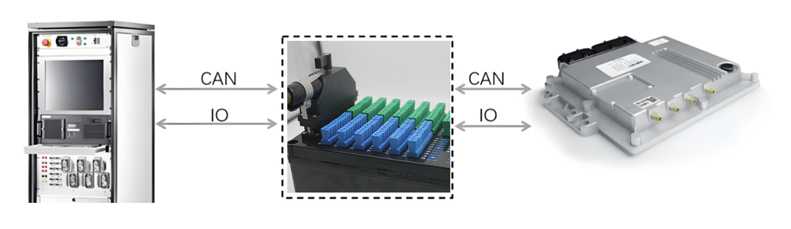

方案基本原理圖

3、通過斷連塊的顏色來制作不同顏色的端子排，用以區分不同的功能測試。

方案優勢

No.5

01

效率提升 90%+

152通道手動快速連接與斷開，單次連接耗時從2小時壓縮至10分鐘，批量測試產能提升數倍；

02

零操作失誤

斷聯塊開關精準控制單通道，避免誤碰相鄰線路，測試數據準確率達100%；

03

全兼容現有設備

不同類型信號集成于CMZ高密連接器進行連接，斷連塊頂部設計有測試孔，無需額外轉接配件，直接外接萬用表、示波器；

03

信號穩定

帶屏蔽編織線具備電磁屏蔽性，復雜產線環境下信號干擾率降低80%。
