引言

在嵌入式開發的世界里，即使只是一顆小小的LED燈，也能成為無盡創意的舞臺。

當你的開發板上僅有一顆LED時，如何讓它呈現出豐富多彩的閃爍效果？

接下來，讓我們通過對RL78/G15的編程實踐，為這顆簡單的LED注入靈動的“生命力”。

LED工作機制：從“亮”與“滅”說起

LED（發光二極管）是一種半導體光源，當有電流通過時就會發光。在開發板上，我們可以通過控制GPIO引腳的高低電平來實現這一過程：

高電平（HIGH）：LED點亮

低電平（LOW）：LED熄滅

LED的工作模式看似簡單，但當我們巧妙地融入"時間"這個維度，在程序中控制亮滅的節奏、頻率和規律，一顆LED就能呈現出豐富多彩的變化。

快閃與慢閃——節奏的藝術

1慢閃模式：沉穩的心跳

慢閃模式是LED最基礎的閃爍模式，如同平靜而沉穩的心跳，傳遞著穩定、可靠的信號，非常適合用作狀態指示燈，向用戶傳達“系統正常運行”的信息

2快閃模式：緊急的警報

當閃爍頻率加快，LED瞬間變得“急促”起來，常用于警告、報警或提醒場景。

相同的硬件，不同的節奏，卻能傳遞出截然不同的信息。在程序開發中，我們可以通過調整延時函數的參數，控制LED閃爍節奏，輕松切換LED的“情緒”。

摩斯碼——讓LED“開口說話”

如果說閃爍頻率幫助LED傳達“情緒”，那么摩斯碼則是賦予LED“語言”的能力。

摩斯碼原理

短閃（點）：點亮0.2秒

長閃（劃）：點亮0.6秒

間隔：熄滅0.2秒（字符內）/0.6秒（字符間）

通過長短閃爍的巧妙組合，LED能夠“說出”字母、數字甚至完整的單詞。例如，字母"S"由三個短閃（···）組成，字母"O"由三個長閃（---）組成，當它們連在一起，就成了國際通用的求救信號"SOS"（···---···）。

呼吸燈——賦予LED“生命”

如果說前面的模式是“數字化”的開關控制，那么呼吸燈則是“模擬化”的藝術呈現。

1什么是呼吸燈？

LED從熄滅狀態逐漸轉換到最高亮度，再從最高亮度逐漸熄滅，循環往復，如同生物呼吸般自然流暢。

2技術實現：PWM（脈寬調制）

通過快速開關LED并調整“亮”的時間占比，人眼會產生亮度變化的錯覺：

占空比10%：低亮度

占空比50%：中等亮度

占空比90%：最高亮度

呼吸燈常見于高端電子產品的待機指示，它傳遞的不僅是狀態信息，更是一種細膩而優雅的用戶體驗。

相信各位對LED的不同模式的設置原理有了基本的了解，那么如何在開發板上實現這些模式呢？下面讓我們一同探索。

開發環境與硬件準備

1所用微控制器

RL78/G15

https://www.renesas.cn/zh/products/rl78-g15?queryID=41e2d7a40d04b1f445157d80d24daf7f

2開發板

RL78/G15 Fast Prototyping Board

https://www.renesas.cn/zh/design-resources/boards-kits/rtk5rlg150c00000bj

3集成開發環境

e2studio v2025-07（瑞薩電子開發）

https://www.renesas.cn/zh/software-tool/e2-studio?queryID=45393453489528bf724cdf10406bf5ad

RL Smart Configurator V1.14.0

https://www.renesas.cn/zh/software-tool/smart-configurator?queryID=17de87a50c6c621cc3cd60ffaf3161f7

Renesas CC-RL v1.15.01

https://www.renesas.cn/zh/software-tool/c-compiler-package-rl78-family-cc-rl

4硬件連接注意事項：

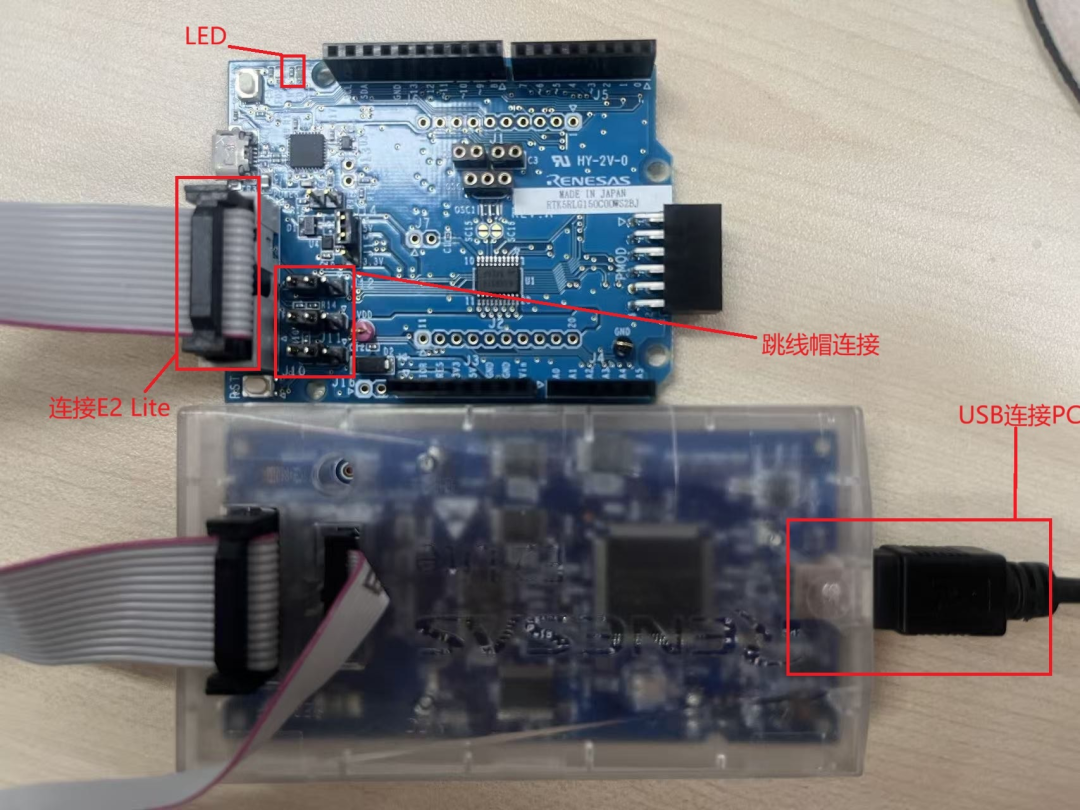

如上圖所示，開發板上的J10、J11和J12跳線帽均需要連接2-3，這樣才能使用E2 Lite進行調試。

相關外圍功能和用途

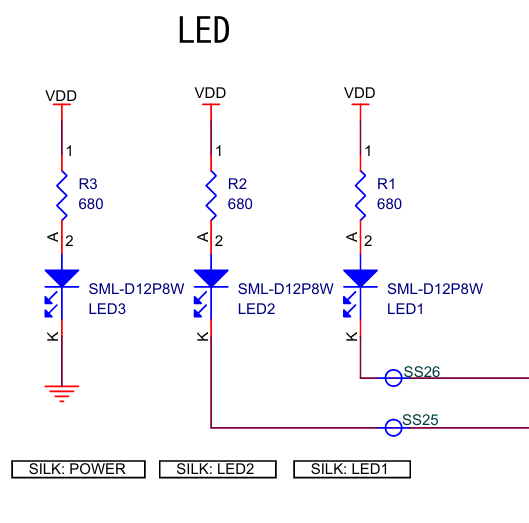

在開發板上有兩個LED：LED1和LED2，選取LED1作為控制對象，通過查看原理圖可知，LED1對應的RL78/G15輸出引腳為P20，LED1正極接VDD，負極接P20，因此，只要控制P20引腳電平高低，就可以控制LED1的亮滅。

此外，控制LED的快閃慢閃、摩斯碼模式、呼吸燈模式需要引入Interval Timer模塊和PWM模塊。各模塊的功能和用途見下表：

在Smart Configurator中對這兩個模塊做如下設置：

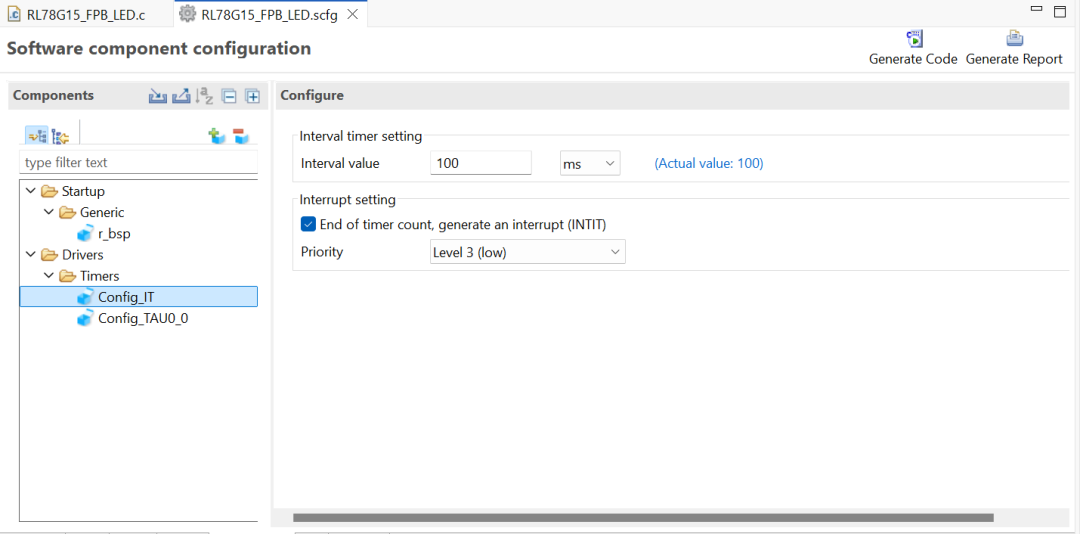

設置IT模塊Interval value為100ms

設置PWM模塊Cycle value為2ms，選取Channel 3作為slave，占空比設置為90%

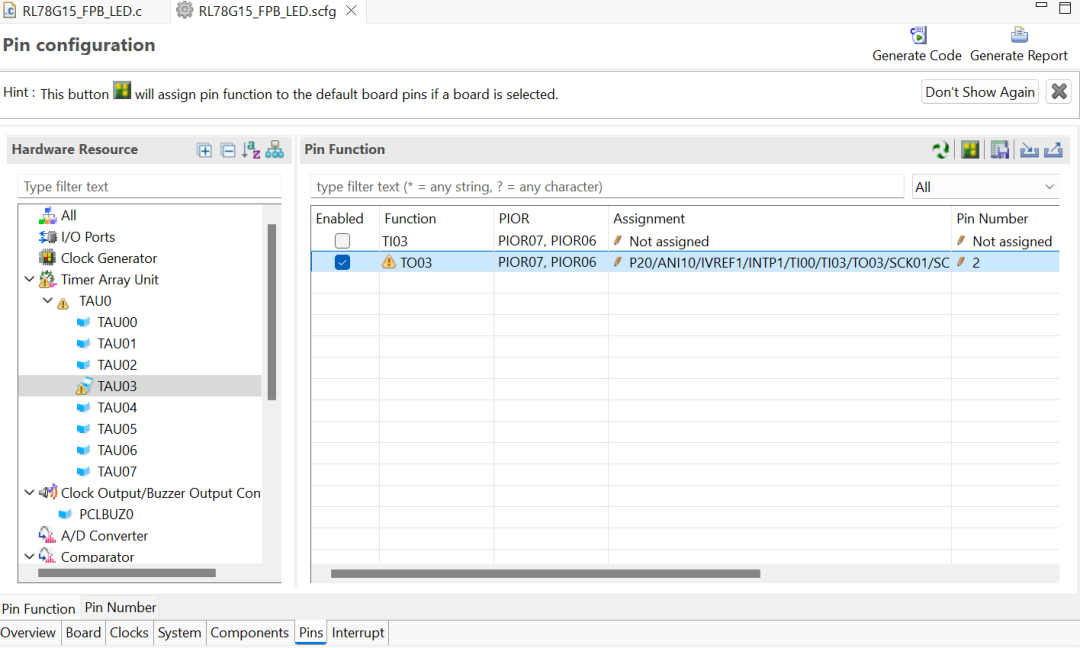

在引腳配置頁面，將TO03對應引腳配置為P20

軟件流程

實現LED不同模式的代碼流程如下圖所示，首先定義參數“LED_MODE”，通過設置“LED_MODE”，調用不同的函數，實現LED不同模式控制。

“LED_MODE=0”時，調用LED_FAST_FLASH()，LED進入快閃模式

“LED_MODE=1”時，調用LED_FAST_SLOW()，LED進入慢閃模式

“LED_MODE=2”時，調用LED_Morse_SOS()，LED顯示“SOS”摩斯碼

“LED_MODE=3”時，調用LED_Breathing()，LED進入呼吸燈模式

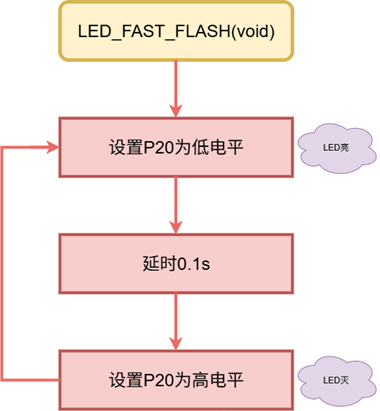

下面兩個流程圖分別對應LED的快閃模式和慢閃模式，在這兩個模式下，只需要利用Interval Timer模塊，調整LED延時時間即可實現。

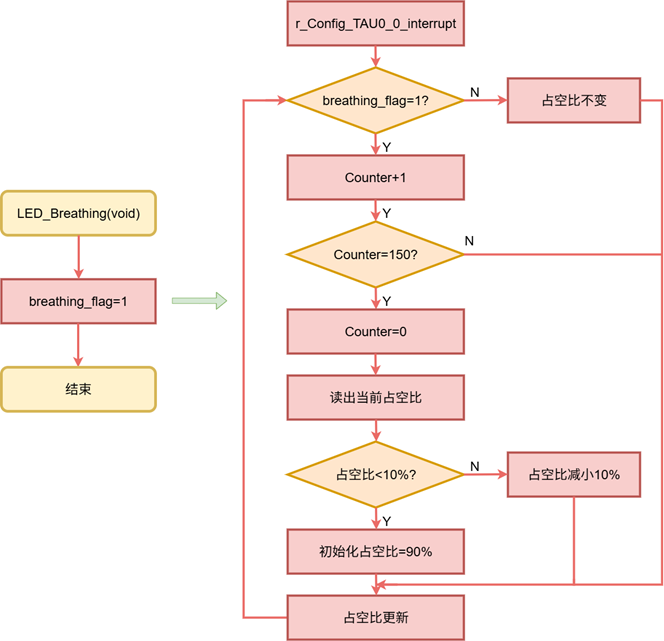

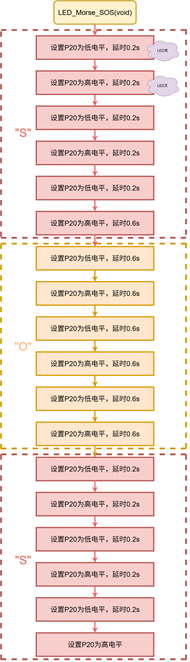

下方是LED摩斯碼和LED呼吸燈的流程圖，LED顯示摩斯碼通過調整延時時間實現，而LED的呼吸燈模式則是通過調整PWM中的占空比實現。

工程示例

按照上述流程，實現LED不同模式的示例工程如下：

?

工程中使用的函數如下表所示：

結尾

從基礎的快慢閃爍，到能"說話"的摩斯碼，再到充滿生命感的呼吸燈，每一種模式都是邏輯思維與創意表達的結晶。希望你也能從中獲得啟發，點亮更多創意的“燈泡”。
