其實在我們生活當中隨處都可以看到一些廣告屏，像電梯里不斷循環播放的廣告屏，還有在一些理發店里會有一些廣告平板，以及一些公共場合都存在。

這類型的產品因?yàn)殚L(zhǎng)期不關機進行播放，屏幕和機器的壽命相對來說會打折扣，而很多場所他都不是持續性的有人流，比如電梯廣告屏，很多物業除了上下班高峰期會有大量的人進出，其他時間段人流都是非常少的，但是屏幕依然在進行廣告播放展示，這種情況下屏幕的耗電量增加，壽命減少，同時廣告效果也差。

基于以上問題，我們根據微波雷達的感應喚醒特點，結合語音提示器的功能特性，設計一款人來感應喚醒屏幕同時播報語音提示。

設計目的：降低設備功耗、提升產品壽命、讓剛?cè)雸?chǎng)的用戶聚焦視線

實現方式：通過增加一顆雷達傳感器和一顆語音芯片來實現，靠近感應喚醒屏幕以及播報語音功能。

硬件部分：

雷達感應選型

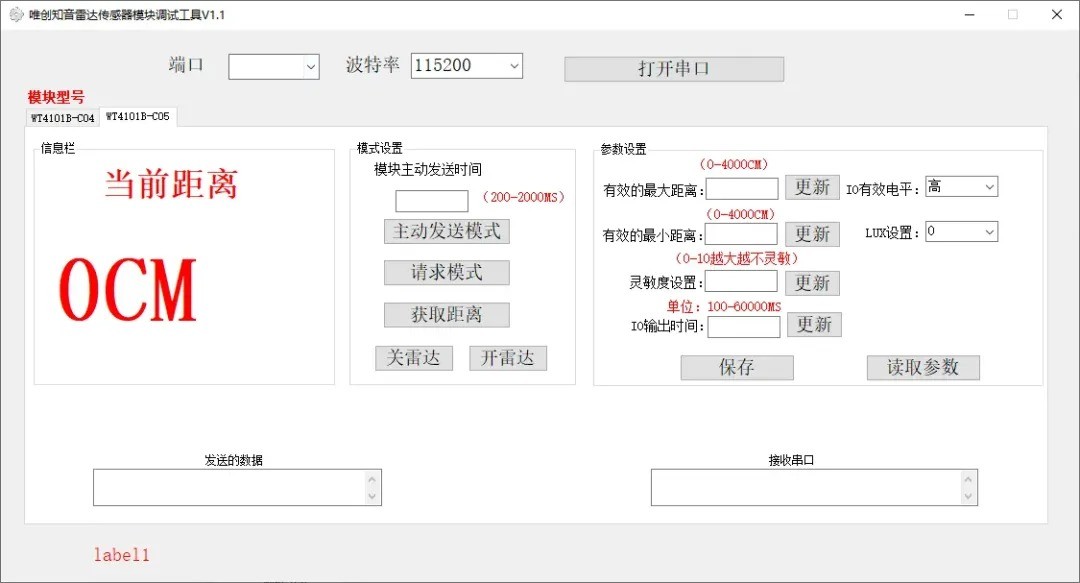

唯創知音WT41系列涵蓋不同頻段雷達，檢測范圍從0.5~30米，支持低功耗可到10uA;支持上位機PC工具調節IO狀態、輸出時間。

以WT4101A-C04L多普勒雷達模塊為核心感應元器件，可正向感應1-8米的距離能夠適配絕大多數場景，如果匹配小空間則可以考慮替換成WT4101A-C01這塊雷達模塊可以做到正向感應0.5-2米，可掛高也可以掛壁。

語音芯片選型，單純播報類型，如果只需要少量固定語音內容可以使用WTN6系列的低成本語音播報芯片，一次性燒錄語音，可以燒錄一些歡迎光臨、電梯內禁止抽煙等簡單提示音來吸引客戶注意力。

如果需要OTA語音內容可以考慮WT2003H，這款語音芯片支持遠程更新語音內容同時也可以更好的和各類傳感器進行交互，或者采用WT3000T8文字合成語音芯片，如果需要AI交互功能的話可以考慮WT2606A這款A(yù)I語音交互芯片或選擇WT3000A的模塊。

硬件工作邏輯

1.檢測到?jīng)]人存在時，整機休眠或者降低屏幕亮度降低音量，僅雷達模組以μA級的功耗運行，語音芯片與主控進行休眠，整體功耗下降。

2.喚醒觸發，在雷達感應到有人進入設定范圍內，立馬通過IO口喚醒主控與語音芯片。

3.交互階段，屏幕亮度調高到設定值，同時驅動語音芯片播報歡迎光臨或電梯內禁止抽煙等內容。播放完畢，就可以播報廣告內容。

WT4101A掛高示意圖

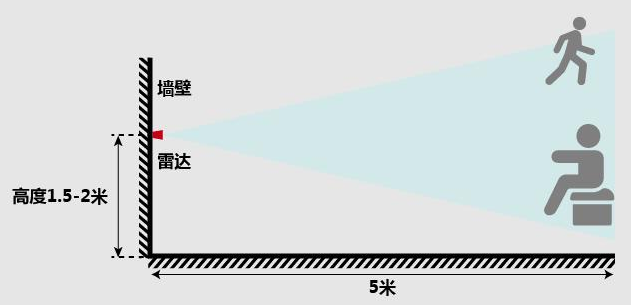

WT4101A壁掛示意圖

應用場景

感應喚醒不僅僅是可以應用在屏幕上面，其實像茶吧機、熱水壺、自動門、智能寵物設備等也都是可以用來做感應出水之類的帶有科技感的功能，當下是比較流行的，我不少朋友都入手了這種感應出水的設備，感應出水的實現方式也有多種比如紅外、TOF、雷達都是可以的，重點是看設備最后匹配性調試的怎么樣以及對成本的控制。
