疆鴻智能ETHERNET IP轉ETHERCAT網關在機床加工數字化升級中的應用
在機床加工行業邁向智能制造的進程中，新舊設備協同與數據互通成為核心挑戰。許多工廠面臨如下困境：核心控制系統通常采用羅克韋爾（Rockwell）等品牌的PLC，其標準通信協議為ETHERNET/IP；而新一代或特定高精度機床設備，如伺服驅動器、I/O模塊、傳感器及機械手等，為追求極致實時性能，常采用ETHERCAT協議。協議壁壘導致網絡孤島，制約了生產數據的集中采集與流程優化，柔性制造能力受限。

為破解這一難題，部署專業的疆鴻智能ETHERNET/IP轉ETHERCAT網關成為關鍵解決方案。該網關充當了協議翻譯與數據交換的中間樞紐。

（1）網關連接方式與拓撲

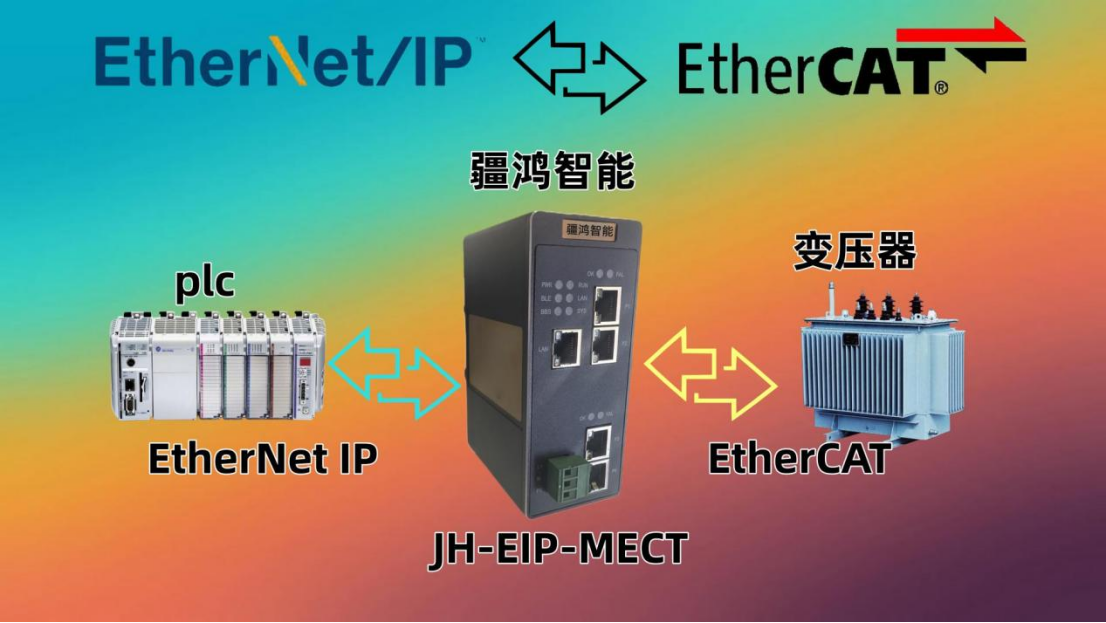

在系統拓撲中，網關居于承上啟下的核心位置。其上聯端作為ETHERNET/IP從站，接入工廠級以太網交換機，與作為主站的羅克韋爾ControlLogix或CompactLogix系列PLC穩定通信。其下聯端則作為ETHERCAT主站，通過高速實時以太網總線，以菊花鏈形式連接下游一系列ETHERCAT從站設備。典型從站包括：高端多軸伺服系統（如倍福、歐姆龍系列）、分布式遠程I/O站、視覺檢測模塊以及力控單元等。此架構形成了“PLC（監控層）— 網關（協議轉換層）— 實時設備層（執行層）”的清晰三層拓撲，既兼容現有控制體系，又無縫集成先進設備。

（2）配置過程簡述
配置過程兼具系統性與簡便性。首先，在羅克韋爾Studio 5000編程環境中，通過EDS文件或通用模塊將網關添加為既定I/O模塊，并規劃好輸入/輸出的數據映射區。隨后，在網關自帶的高效配置工具軟件中，導入設備的ESI（ETHERCAT從站信息）文件，快速組態網絡上的從站設備及其過程數據對象（PDO）。最后，將兩端數據映射進行關聯綁定，下載配置至網關。網關啟動后即自動管理ETHERCAT網絡初始化與周期性數據交換，并將處理后的數據映射到PLC的指定標簽中，完成雙向透明傳輸。

應用網關的效果與技術價值
應用該網關后，工廠實現了立竿見影的效果。首先，打破了協議封鎖，使得羅克韋爾PLC能夠直接、精準地控制高速ETHERCAT設備，將高響應速度與運動控制精度引入現有產線。其次，網絡結構大幅簡化，節省了傳統方案中所需的額外控制卡與復雜接線，降低了硬件成本與維護復雜度。最重要的是，它打通了從底層設備數據到上位信息管理系統的通道，為生產數據可視化、工藝參數優化及預測性維護提供了堅實的數據基石，技術價值體現在提升了系統的集成度、靈活性與可擴展性。

行業延伸與未來發展總結
此解決方案不僅適用于機床加工，在半導體裝備、包裝機械、新能源生產線等對實時協同要求嚴苛的領域均具有普適性。展望未來，隨著工業互聯網（IIoT）與“中國制造2025”的深度融合，這類智能網關的角色將愈發重要。其發展趨勢將聚焦于更強大的邊緣計算能力（在協議轉換的同時進行本地數據預處理）、集成TSN（時間敏感網絡）以增強確定性、以及提供更豐富的云平臺接口，最終成為構建扁平化、智能化工業網絡架構的關鍵使能組件，助力制造業實現從數字化到智能化的飛躍。
