疆鴻智能ETHERNET IP轉ETHERCAT網關實現羅克韋爾PLC與EtherCAT傳感器無縫融合
一、項目背景與需求
制藥工廠對生產流程的精確性與衛生標準有著極高要求。在灌裝、包裝及物料輸送環節，需通過光電傳感器實現產品計數、包裝定位和液位監測等功能。傳統方案中，羅克韋爾PLC控制系統與分布式EtherCAT傳感器網絡之間因協議差異難以直接通信，導致數據采集延遲、系統集成復雜。為此，我們引入EtherNet/IP轉EtherCAT協議網關，構建統一高效的工業通信架構。

二、核心設備與系統架構
設備清單：
- 控制層：羅克韋爾CompactLogix系列PLC
- 網關：EtherNet/IP轉EtherCAT協議轉換網關（支持主/從站角色切換）
- 執行層：多組EtherCAT接口光電傳感器（用于計數、定位及液位信號采集）
- 網絡設備：工業交換機、屏蔽雙絞線

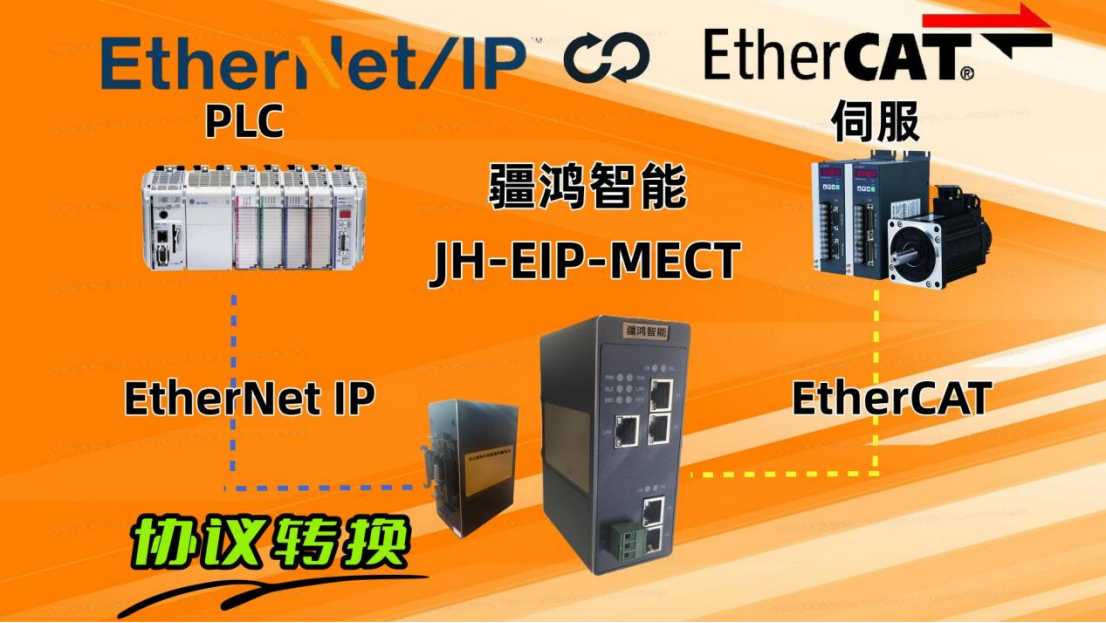

拓撲結構：
系統采用三層網絡架構：
1. 信息層：上位機通過標準以太網連接PLC
2. 控制層：PLC通過EtherNet/IP協議與網關通信，網關作為從站響應PLC數據請求
3. 設備層：網關作為EtherCAT主站，循環采集各傳感器數據并下發控制指令

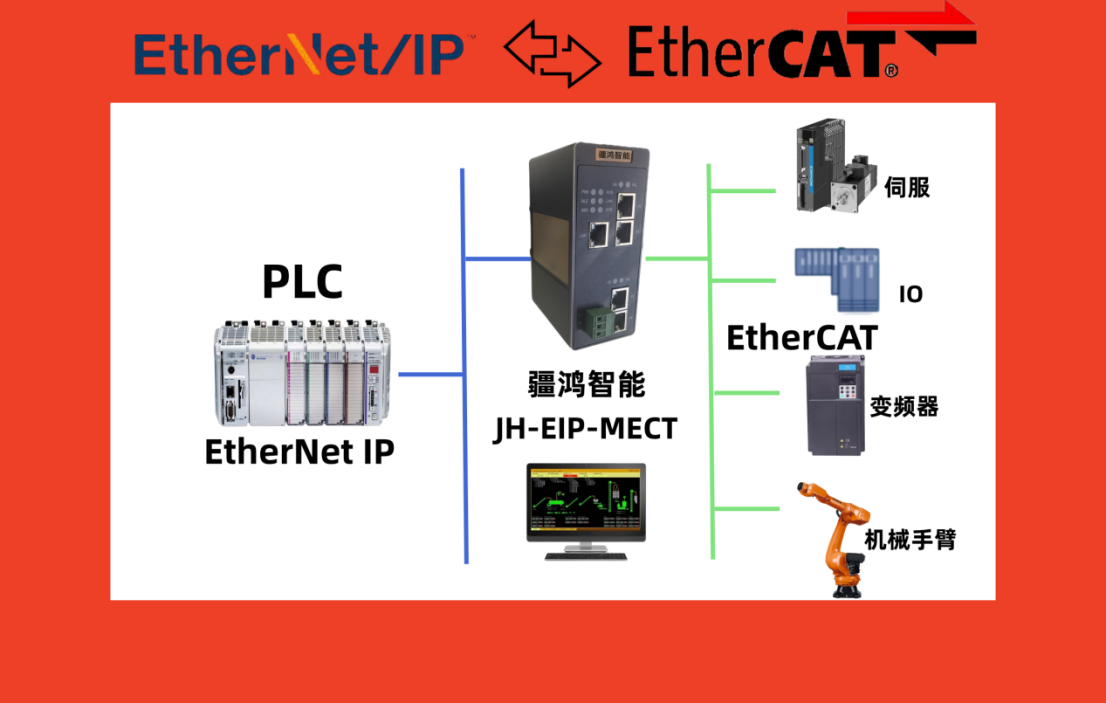

[羅克韋爾PLC] ←EtherNet/IP→ [協議網關] ←EtherCAT→ [傳感器1][傳感器2][傳感器N]

三、網關配置與實施
硬件連接：
1. 網關EtherNet/IP端口接入PLC所在局域網，設置靜態IP與PLC網段一致
2. EtherCAT端口通過標準網線按菊花鏈拓撲連接各光電傳感器
3. 終端電阻撥碼開關確保末端設備匹配
軟件配置：
1. PLC側配置：在RSLogix/Studio 5000中添加網關的EDS文件，將網關映射為通用EtherNet/IP適配器模塊，定義輸入/輸出數據長度
2. 網關配置：
- 通過專用配置工具設置網關工作模式為“EtherNet/IP從站 + EtherCAT主站”
- 掃描EtherCAT網絡，自動識別傳感器設備及其PDO（過程數據對象）
- 建立雙向數據映射表：將EtherCAT從站的輸入數據映射至EtherNet/IP輸出區域，反之亦然
3.參數優化：根據傳感器響應時間調整EtherCAT分布式時鐘同步精度，設置看門狗時間確保通信異常時安全停機

四、實施效果與技術價值
實時性提升：網關將EtherCAT網絡的微秒級數據采集與EtherNet/IP控制網絡無縫銜接，傳感器信號至PLC處理延遲降至10ms以內，滿足高速灌裝線的計數精度要求。
系統兼容性：在不改變現有PLC程序架構的前提下，接入分布式EtherCAT傳感器網絡，降低硬件改造風險與成本。
維護簡化：網關提供狀態診斷指示燈與Web服務器界面，實時顯示通信質量、負載率及設備連接狀態，便于快速排查故障。
衛生標準保障：減少現場布線，EtherCAT菊花鏈架構降低電纜使用量，符合制藥車間潔凈度要求；同時，高精度液位監測避免物料溢出污染環境。
此方案證明，協議網關在異構工業網絡融合中扮演關鍵角色，通過標準化通信接口實現跨平臺設備協同，為制藥行業智能化升級提供可靠基礎。未來可擴展至溫度、壓力等多參數監測場景，構建全廠統一物聯數據平臺。
