引言

在工業運維中，僅憑單次測量數據很難判斷設備運行狀態的變化規律——輕微的振動數值波動、溫度緩慢攀升，都可能是潛在故障的前兆。

Fluke805振動測試儀作為運維人員的“得力助手”，不僅能精準采集振動、溫度等核心數據，可搭配處理數據的趨勢分析模板更能幫助工程師把零散數據轉化為可視化趨勢，提前預判設備健康狀況。

本文為大家詳解，工程師如何借助Fluke805的趨勢分析模板高效處理數據，讓每一組測量結果都發揮最大價值，從“被動維修”轉向“主動預判”。

01先搞懂：趨勢分析模板的核心價值

Fluke 805測振儀的趨勢分析模板并非簡單記錄數據，而是通過對同一測點、同一參數的多組數據進行時序整理、可視化呈現，可幫助工程師實現以下任務：

狀態變化判定：設備振動數據是穩定波動、緩慢上升還是突然突變，區分正常運行波動與異常趨勢；

故障前兆預警：當數據趨勢偏離歷史正常范圍時，提前發出預警，避免故障擴大導致停機；

運維決策評估：基于趨勢數據制定合理的維護周期，避免過度維護或維護不足。

02實操步驟：手把手教你用趨勢分析模板處理數據

Fluke805的Excel趨勢分析模板無需復雜操作，只需按“數據采集→導入模板→趨勢生成→分析應用”四步走，即可完成數據處理。

1第一步，精準采集數據，打好趨勢分析基礎

固定測點位置：同一臺設備每次測量需選擇相同的測點，避免因位置偏差導致數據波動；

統一測量參數：確認測量模式（振動烈度、加速度、速度等）、測量單位一致；

定時采集記錄：根據設備運行周期制定采集計劃（如每日1次、每周1次），采集完成后，將數據存儲在設備內存中。

2第二步，下載趨勢分析模板并將數據保存至電腦

官網“支持”欄目下找到“下載軟件更新”選項，點擊后通過篩選“振動分析”類產品，找到“Fluke805振動烈度點檢儀趨勢模板安裝指南”，點擊進入，下載“Fluke805振動烈度點檢儀固件和趨勢模板”，該文件是一個Excel文檔，無需安裝可直接打開使用；

利用USB電纜連接電腦和儀表，啟動儀表，電腦將出現一個彈出菜單，顯示已找到新硬件。點擊“我的計算機”，然后選擇表示儀表的可插拔磁盤。雙擊查看文件夾內容，將儀表上的TXT格式文件復制到PC或筆記本電腦。

3第三步，使用趨勢分析模板繪制趨勢圖

打開趨勢分析模板，點擊“Browse”，并找到從805拷貝到電腦名稱為“MAIN_DB.TXT”的文件；

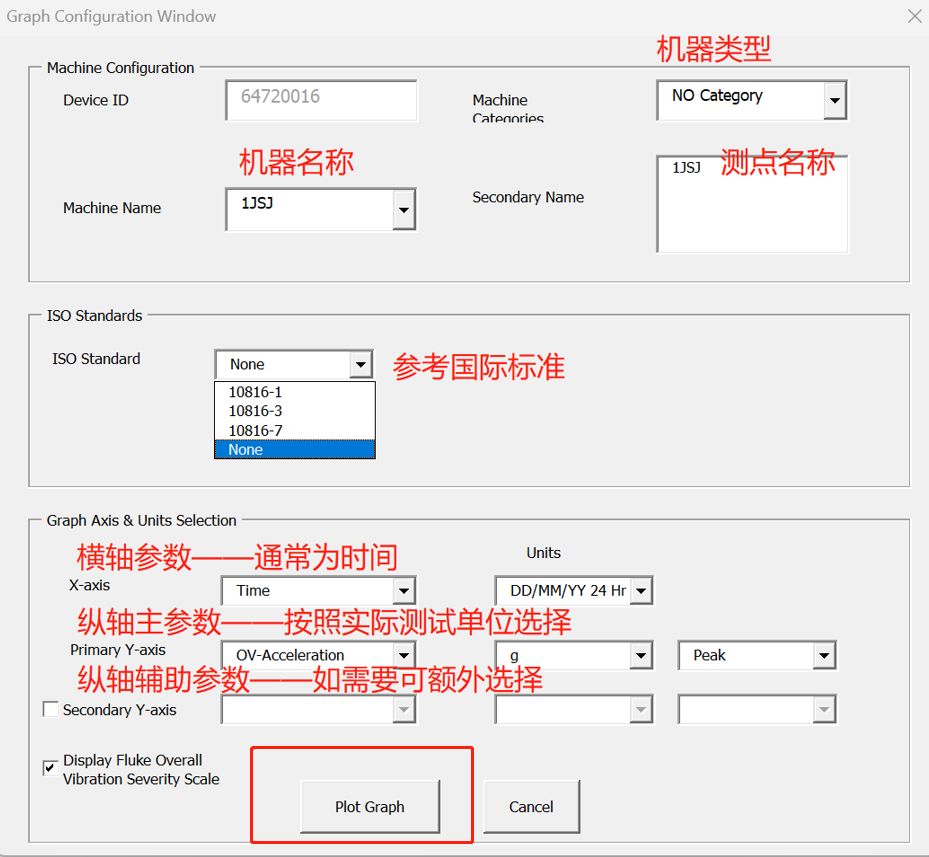

點模板下方第一個按鈕“Configure Graph”（圖標配置），進入繪圖界面；

選擇測試點、參照標準等各項配置后點“Plot Graph”（繪圖）按鈕；

你將看到趨勢圖和嚴重程度，以判斷設備狀態是否良好。通過下面生成的示例圖可以看出設備何時是良好的，何時開始出現劣化趨勢；

如您需要打印，可以按快捷鍵“Ctrl+P”打開打印菜單，進行趨勢圖打印存檔。

4第四步，通過趨勢分析模板查看原始數據并保存電子檔

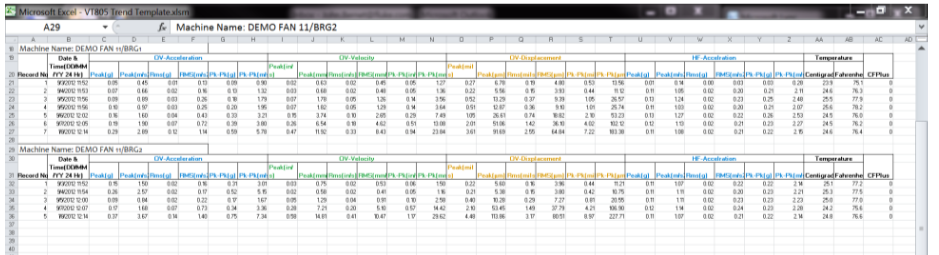

回到趨勢分析模板主頁面，點擊最下方右側按鍵“View Data”；

Excel將為您展示不同單位下的全面數據記錄，數據表受密碼保護，但您可以拷貝粘貼數據到其他電子表格，作為電子存檔。

03避坑指南：為什么我的模板不好用

注意點1：數據采集頻率混亂并且沒有根據測點統一管理，不同測點不規律測試會導致趨勢曲線失真，無法反映真實狀態；

注意點2：Excel模板無法正常使用，本趨勢模板只支持原版excel軟件打開，如您使用的是WPS等其他辦公軟件，請切換到Excel原版軟件；

Fluke805的趨勢分析模板，本質是幫運維人員打破“單次測量”的局限，實現設備狀態的“預判式管理”。不僅能減少非計劃停機損失，更能讓運維工作從“憑經驗”轉向“憑數據”。點擊了解更多Fluke預測性運維測試產品，解鎖更多設備運維實用技能。
