隨著工業智能化與消費電子精細化的快速發展，現代設備對電網供電的穩定性與純凈度提出了更高要求。相較于傳統設備，新一代設備內部電路更精密，抗干擾能力較為脆弱，而交流電源線引入的干擾已成為誘發設備故障的主要原因之一。這類干擾造成的損壞極具隱蔽性，可能表現為偶發的數據丟失、信號失真等隱性問題；也可能引發嚴重故障，導致設備控制器、電源系統、工業控制設備、CATV設備、電信基站、光伏逆變器等各類電子產品直接損壞。

交流電源線上的干擾形式多樣，包括瞬態電壓、浪涌、尖峰電壓、干擾脈沖等，但其本質均為電網中的電壓異常波動。要設計出高效可靠的保護電路，從根源上規避這類干擾風險，關鍵在于深入理解其特性，并掌握各類主流保護器件的工作原理與適用場景。

目前，適用于電源輸入線路的保護器件種類繁多，其中最常見的過壓保護方案有金屬氧化物壓敏電阻（MOV）、大功率瞬態電壓抑制二極管（TVS）與氣體放電管（GDT）是最為常見的過電壓保護方案。MOV、TVS、GDT這3種保護較常用，為給電子設備更好防護將重點探討一種創新的保護思路：采用硅基撬棍器件——SIDACtor保護晶閘管，作為交流電源線的主過電壓保護核心器件，為精密設備構建更可靠的供電防護屏障解決方案。

一、GDT、P1900MEL、MOV、TVS四種浪涌電壓保護器優缺點對比

二、華悅芯 P1900MEL SiDActor介紹

1.核心浪涌保護特性

浪涌保護器件可分為撬棒型（如氣體放電管和SIDACtor）與鉗位型（如TVS、MOV）兩大類。鉗位型器件響應快，但電流承載能力有限，且其鉗位電壓隨電流增大而升高，可能對受保護電路產生較高電應力。相比之下，撬棒型器件在導通時兩端電壓極低，能將瞬態能量旁路分流泄放，從而承受更高的浪涌電流，并降低電路所受應力。

在交流電源保護中，SIDACtor器件具備良好的兼容性。它可在交流信號的每個半周期過零點自動復位，適用于交流線路的保護設計。需注意，該器件不適用于大電流直流端口，除非與TVS或MOV串聯使用，且后者的擊穿電壓需不低于直流最大電壓

華悅芯P1900MEL屬于SiDActor保護晶閘管，采用可控硅架構，為泄流型保護器件。其核心優勢在于低導通電壓（工作時電壓<30V）、高浪涌耐受（5kA@8/20μs）、精準的斷態電壓（155V），且在AC線路中可借助電壓過零點自動復位，無磨損機制，適用于長期、重復浪涌防護場景。

2.典型應用案例

案例1：CATV放大器90V AC供電系統浪涌保護

?應用場景：CATV網絡90V正弦波供電的放大器電源端口，需同時防護浪涌干擾并避免影響RF信號傳輸。

?選型理由：CATV電源峰值電壓為90V×1.414≈127V，P1900MEL的斷態電壓（155V）遠高于該峰值，可確保正常工況下不誤觸發；其低寄生電容特性可減少對RF信號的干擾。

?保護方案：采用“保險絲 + P1900MEL”拓?fù)?，電感需滿足快速飽和且耐受高壓浪涌，以保證CATV網絡的插入損耗與反射損耗符合要求

?保護效果：當浪涌電壓超過220V（Vs）時，P1900MEL快速導通，將電壓鉗位至<30V，通過泄流保護放大器；浪涌結束后，借助AC過零點自動復位，恢復正常工作狀態。

案例2：低鉗位電壓要求的AC線路組合保護

?應用場景：對鉗位電壓敏感的工業控制設備AC輸入端口，需降低浪涌鉗位電壓并減少漏電流。

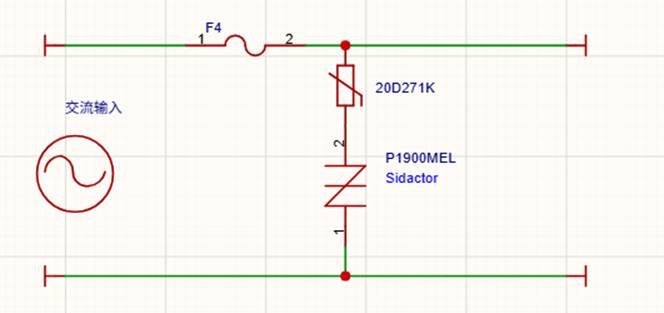

?保護方案：將P1900MEL與MOV（如20D271K）串聯，前端加入保險絲。該組合可使整體鉗位電壓顯著降低（例如從MOV單獨使用時的900V以上降至約425V）。

?優勢：MOV可降低浪涌后的AC續流（從278A降至43.2A）保護P1900MEL；同時組合方案漏電流遠低于單獨MOV，滿足設備低功耗要求。

案例3：電信基站AC電源端口浪涌保護

?應用場景：戶外電信基站220V AC電源輸入端口，需長期耐受雷擊與電網操作過電壓，保障不間斷運行。

選型理由：通過P1900MEL與MOV串聯，使組合導通閾值匹配電源峰值電壓（約311V）；其5kA浪涌耐受能力覆蓋常見二級浪涌風險，無磨損機制適合戶外長期使用。

保護方案：采用“保險絲 + P1900MEL + MOV +共模電感”多級拓?fù)洌材ｋ姼幸种乒材＠擞?，串?lián)結構實現低鉗位電壓，保險絲提供短路保護

?保護效果：將雷擊浪涌鉗位電壓從單獨MOV的900V以上降至450V以內，浪涌結束后借助AC過零點自動復位，無人工維護需求，保障基站供電連續性。

三、總結

相較于GDT、MOV和TVS，華悅芯P1900MEL器件特性在殘壓控制、可靠性、使用壽命及低干擾方面表現突出，尤其適用于交流線路的浪涌防護。其典型應用已覆蓋CATV網絡、工業控制、電信基站、UPS配電網、汽車充電系統等領域，無論是單獨使用還是與MOV組合，均可實現高效、穩定的浪涌保護，適用于戶外、車載等苛刻環境，且無需頻繁維護更換，為用戶提供持久可靠的防護解決方案。
