導語：FantoVision：專屬高速邊緣 AI 視覺系統

友思特合作伙伴Gidel在FantoVision20/40取得市場成果后，針對工業視覺的更高帶寬需求，全新推出三款專屬機型，分別深度優化CoaXPress-12、10GigE Vision和Camera Link接口。該系列旨在突破Jetson Orin NX平臺的I/O性能瓶頸，通過“FPGA+Jetson”架構，將高速圖像采集、預處理與AI推理在邊緣端高效結合，為多相機、高帶寬應用提供確定性的穩定算力，實現真正的邊緣實時智能。

問題拆解：為什么 Jetson I/O 會出現性能瓶頸

NVIDIA Jetson Orin NX 雖能實現卓越的邊緣 AI 視覺性能，但其數據接入能力卻受限于標準接口。如今的工業相機傳輸速率早已突破 10 Gb/s，數據包傳輸量達每秒數百萬幀；而 Jetson 搭載的 ARM 處理器，必須通過軟件完成所有中斷處理、數據包解碼與圖像幀重構工作。

這一機制直接為 Jetson 的最大數據接收量劃定了硬性上限。一旦觸及I/O 性能瓶頸的閾值，相機數據流便會出現丟幀、時延增加的問題；同時，CPU 過載和硬件熱負載壓力，將直接導致 AI 算力性能斷崖式下跌。

Gidel 創新架構成功突破這一瓶頸：將數據包處理、協議解析與原始數據傳輸?shù)群诵娜蝿?wù)，全部遷移至確定性的 FPGA AI加速器中完成。這一技術重構，徹底刷新了現代邊緣視覺系統的性能邊界。

傳統系統在高帶寬工況下會出現 CPU 負載飽和，而 FantoVision 依托 FPGA 算力卸載技術，可將 CPU 負載始終控制在 25% 以內，一舉突破 I/O 性能瓶頸。

行業痛點：Jetson 陷入像素?cái)?shù)據處理困局

高端機器視覺解決方案，尤其是搭載邊緣視覺 AI 的方案，不僅需要強勁的算力支撐，更要實現穩定的高帶寬圖像采集。

傳統嵌入式系統中，CPU 被迫承擔起圖像采集卡的核心工作。當數據流速率達到 10 Gb/s、20 Gb/s乃至 50 Gb/s時，ARM 架構 CPU 會將絕大部分算力，耗費在中斷處理、數據包頭剝離與數據拷貝的工作中。這類額外產生的算力開銷，稱為CPU 算力損耗。

1.高帶寬采集引發的 CPU 算力損耗：在基于軟件的采集模式下，每一個傳入的數據包都會觸發 CPU 執行相應處理操作。當數據包的傳輸量達到每秒數百萬幀時，CPU 單核心利用率極易飆升至 100%。這會導致處理器幾乎沒有余量，去執行推理運算、應用邏輯處理、PLC 通信及數據壓縮等核心任務。若是多相機協同采集的應用場景，該問題會進一步加劇，往往引發畫面丟幀或系統運行失穩。

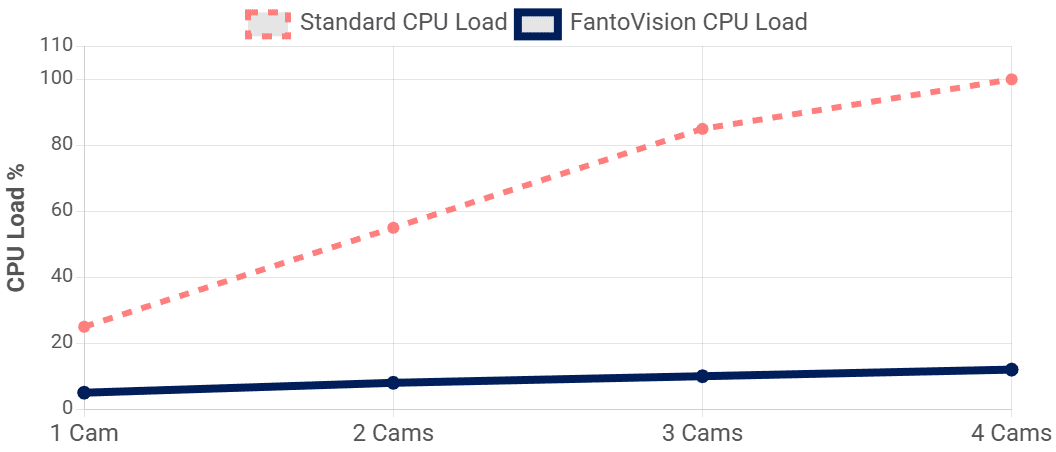

多相機擴展瓶頸：傳統系統中新增相機，會導致 CPU 負載急劇攀升；而 FantoVision 不受相機接入數量影響，始終保持平穩、高效的負載表現。

2. 時延與同步難題：工業成像對系統延時的確定性有著嚴苛要求。傳統操作系統會產生毫秒級的時延抖動，這類抖動不僅會破壞多相機的同步機制、中斷高速檢測流程，還會導致圖像采集、PLC與機器人運動之間，無法實現精準的時序協同。

流水線時延：CPU 端的傳統串行處理模式易形成性能瓶頸，F(xiàn)antoVision 的 FPGA 流水線可對數據進行并行處理，大幅降低系統時延。

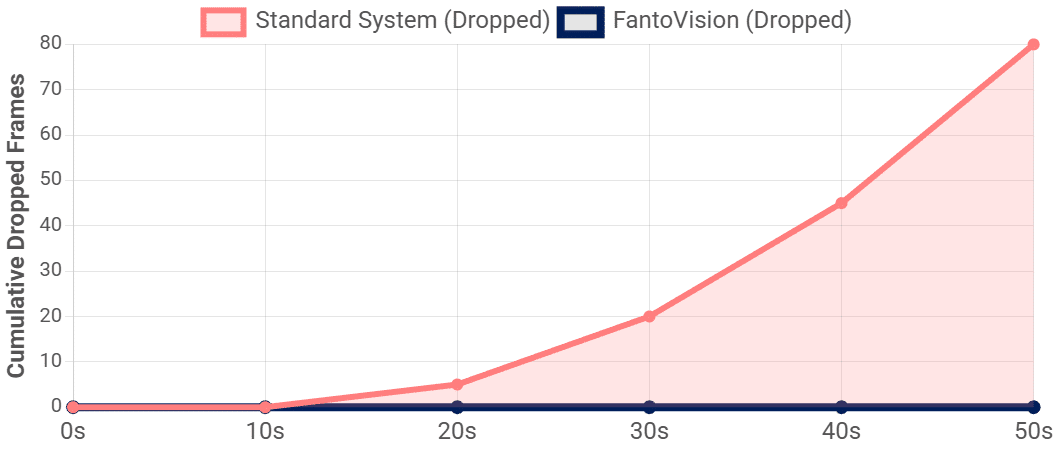

幀穩定性：傳統系統在持續高負載工況下，會因緩沖區溢出發生丟幀現象；FantoVision 可長期保持零丟幀的穩定運行狀態。

尤為關鍵的是，當 CPU 因時延抖動與中斷處理任務不堪重負時，畫面便會出現丟幀。這類數據丟失問題，在醫療成像、國防軍工及高速檢測類應用場景中是絕對無法接受的

3. 熱效應影響：CPU 高負載運行會導致設備散熱量大幅攀升。當圖像采集產生的算力開銷大于設備的熱功耗預算時，Jetson 將無法持續輸出 157 TOPS 的滿額算力。此時硬件熱節流現象將無可避免，最終造成系統在實際生產工況下，始終無法達到設計預期的 AI 算力水準。

解決方案：邊緣 AI 視覺系統中的異構計算架構

每款 FantoVision 機型均集成NVIDIA Jetson Orin NX 與 Intel Arria 10 FPGA，打造出異構邊緣 AI 視覺系統，實現 GPU、CPU、FPGA 三大核心算力單元的精準分工。

FPGA 絕非被動外設, 而是一套智能I/O引擎

邊緣 AI 視覺的優化采集路徑實現 CPU 負載最小化

FPGA 完成相機協議解析、時序同步管控、數據完整性校驗，并通過 DMA 技術將數據直傳至 Jetson 內存，供 GPU 直接調用；僅在整幀數據全部就緒后，才向 CPU 發出通知。

這一架構徹底省去軟件層面的數據包處理環節，即便在持續高吞吐工況下，也能將 CPU 的采集負載控制在 25% 以內。最終實現 CPU 溫度更低、系統運行更穩定，同時為邊緣 AI 視覺推理提供更大的硬件散熱余量。

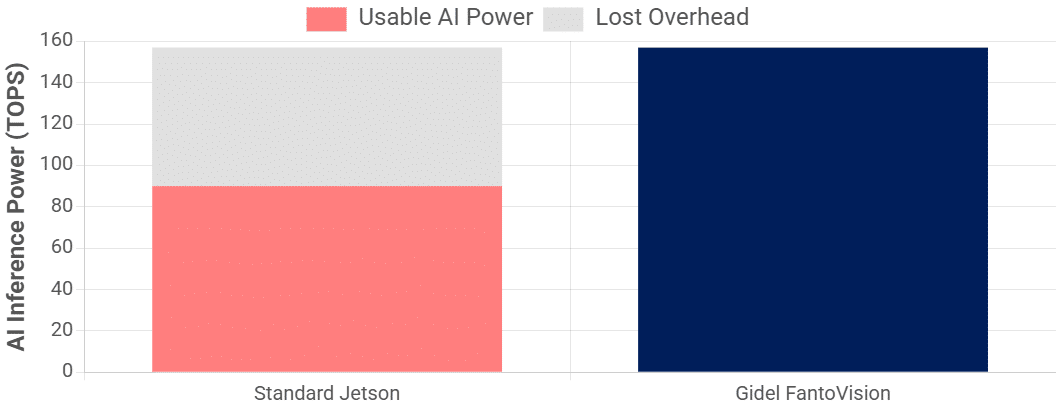

AI 算力余量：傳統系統中居高不下的 CPU 算力開銷，會直接損耗可用的 AI 算力；FantoVision 可徹底解鎖 157 TOPS 的滿額算力，為算法運行提供全量算力支撐。

基于 FPGA 的預處理與流傳輸技術

FPGA 可實現板載ISP處理及其他像素密集型運算任務，進一步降低 Jetson 的 CPU 負載，確保系統延時可控，保證實時運行性能。核心功能包含：

圖像處理：支持Debayer、非均勻性校正（NUC）、壞點替換（BPR）、白平衡、伽馬校正、高動態范圍（HDR）校正及動態亮度均衡。

RTSP 流輸出：系統兼容實時流傳輸協議（RTSP）輸出，可向遠程客戶端或控制中心推送低時延視頻流，完美適配無人機、安防監控類應用場景。

數據優化：支持感興趣區域（ROI）裁剪、圖像縮放，以及 JPEG 壓縮、無損壓縮、Quality + 畫質增強壓縮等多種數據壓縮方式。

Gidel壓縮技術優勢：Gidel實時壓縮技術可大幅降低帶寬占用與存儲資源需求，同時支持 JPEG 壓縮比靈活調節，實現圖像畫質與文件體積的精準平衡。

FantoVision系統優勢

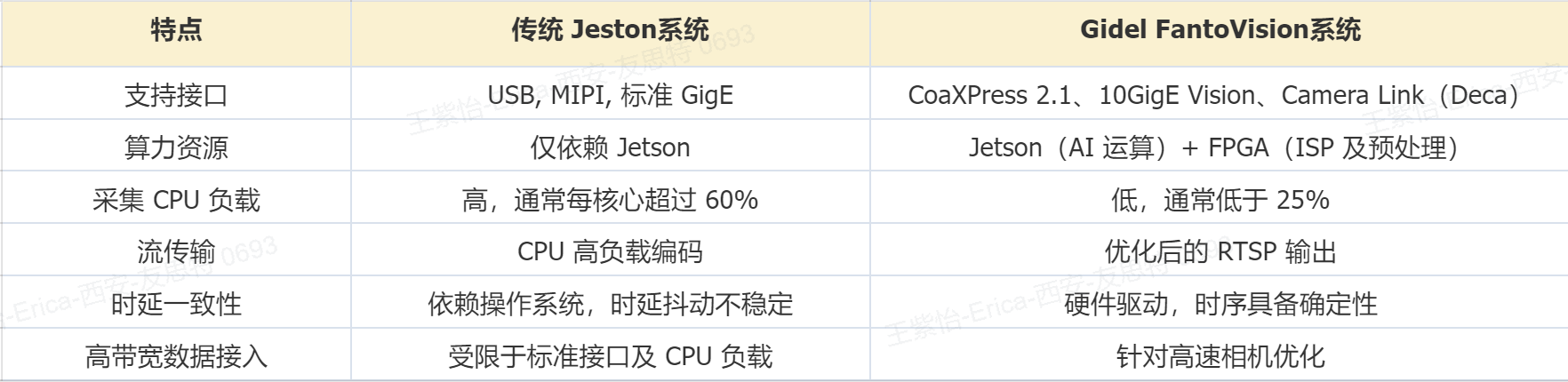

傳統 Jetson 系統 vs Gidel FantoVision 邊緣 AI 視覺系統

FantoVision 規格總覽

本系列機型為有需求的開發者，提供面向?qū)俳涌谏疃葍?yōu)化的解決方案，助力機器視覺方案實現極致性能、高可靠性與確定性運行表現。

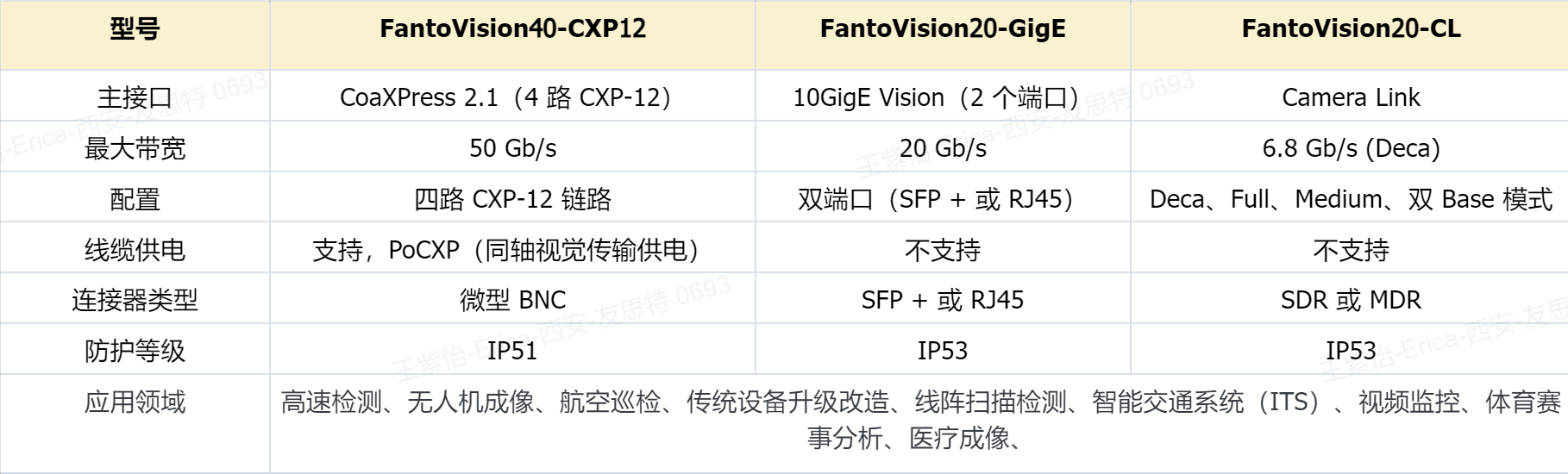

FantoVision 機型規格總覽

緊湊堅固設計，適配各類極限工況

FantoVision 系列的核心優勢，不僅體現在卓越的電子性能上；更通過專業工業設計實現強悍的物理防護能力，可從容應對各類嚴苛的應用環境。

極致 SWaP-C 優化，極致小型輕量化
