你有沒有遇到過這樣的尷尬場景：當你想讓CPU0和CPU1“好好相處”，卻發現它倆居然會搶外設用？一邊還在想“我的GPIO在哪？為什么跑到另一個核上了？”一邊翻著用戶手冊，看著漫天寄存器名稱腦殼疼。

如果你也有這種體驗，那么恭喜你，說明你已經開始入坑G32R501這款雙核MCU啦！今天咱們就來聊一聊，G32R501到底是如何讓兩核共享、分配外設的，順便也整點代碼案例，讓你的雙核之路不再迷茫。

1、雙核背景：G32R501長啥樣？

在這顆稱為G32R501Dx的MCU里，最顯著的特征當然是雙核配置。該芯片的硬件方框圖里，CPU0和CPU1像一對“歡喜冤家”，帶著各自的Cache、RAM，整整齊齊地駐扎在芯片內部。

那么問題來了：既然是兩核，那么外設該給誰用？假設把GPIO都分給CPU1了，那CPU0干瞪眼怎么辦？這就需要寄存器來進行訪問控制啦。

2、外設訪問控制：PERIPH_AC

如果你去翻《G32R501用戶手冊V1.5.pdf》，在12.10章節就能看到一個叫“PERIPH_AC”的訪問控制寄存器。它的作用是給各大外設（例如ADCA、ADCB等）指定訪問權限?？梢院唵卫斫鉃椋骸癈PU0能不能讀寫這個外設？”、“CPU1有沒有權限？”、“DMA能不能參與進來？”等。

2.1 寄存器結構

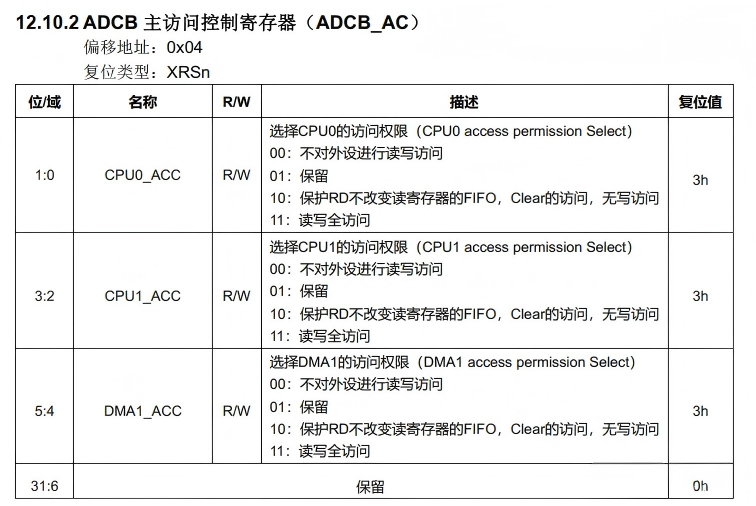

以ADCB為例，手冊里對它的訪問控制寄存器（ADCB_AC）是這樣描述的：

? CPU0_ACC、CPU1_ACC、DMA1_ACC這幾位，分別控制了 CPU0、CPU1和DMA1的讀寫權限。

? 如果組合值是00，就完全禁止讀寫；

? 10就是“只讀+清除類訪問，但禁寫”；

? 11就是讀寫全開，好比“VIP通道”。

手冊上寫的比我說的要嚴謹許多，歡迎自行參閱。大概的寄存器表長這樣：

2.2 庫函數調用

如果嫌翻寄存器表累，SDK已經貼心地給你封裝好了函數。在driverlib庫里，你能看到類似如下的函數原型

（SysCtl_setPeripheralAccessControl）：

static inline void

SysCtl_setPeripheralAccessControl(SysCtl_AccessPeripheral peripheral,

SysCtl_AccessMaster master,

SysCtl_AccessPermission permission)

{

//

// Set master permissions for specified peripheral. Each master has

// two bits dedicated to its permission setting.

//

WRPRT_DISABLE;

HWREG(PERIPHAC_BASE + (uint16_t)peripheral * 2) =

(HWREG(PERIPHAC_BASE + (uint16_t)peripheral * 2) &

~(0x3U << (uint16_t)master)) |

((uint16_t)permission << (uint16_t)master);

WRPRT_ENABLE;

}

如果想快速禁止CPU1對ADCB的讀寫，只要一個函數調用搞定。這樣的封裝對于新手異常友好，再也不怕記不住寄存器偏移了！

3、GPIO訪問控制：主核歸誰？

GPIO對MCU來說簡直是門面擔當！想拿一個MCU“亮燈”（HelloWorld）的第一步，一般就是點GPIO嘛。這時，如果你拿到G32R501，會發現它可以對GPIO做“主核”綁定——告訴芯片，這個GPIO到底是歸CPU0還是CPU1來管理。

3.1 GPxCSELx寄存器

在用戶手冊21.9.16和21.9.36等章節里，你能找到GPxCSELx之類的寄存器說明，比如“GPACSEL1”，它里面每兩位就控制一個GPIO引腳的主核。00代表CPU0，01代表CPU1。

3.2驅動庫函數：GPIO_setMasterCore

驅動庫同樣貼心地幫你把“燒腦寄存器”給封裝起來了：

void

GPIO_setMasterCore(uint32_t pin, GPIO_CoreSelect core)

{

volatile uint32_t *gpioBaseAddr;

uint32_t cSelIndex;

uint32_t shiftAmt;

//

// Check the arguments.

//

ASSERT(GPIO_isPinValid(pin));

gpioBaseAddr = (uint32_t *)GPIOCTRL_BASE +

((pin / 32U) * GPIO_CTRL_REGS_STEP);

shiftAmt = (uint32_t)GPIO_GPACSEL1_GPIO1_S * (pin % 8U);

cSelIndex = GPIO_GPxCSEL_INDEX + ((pin % 32U) / 8U);

//

// Write the core parameter into the register.

//

WRPRT_DISABLE;

gpioBaseAddr[cSelIndex] &= ~((uint32_t)GPIO_GPACSEL1_GPIO0_M << shiftAmt);

gpioBaseAddr[cSelIndex] |= (uint32_t)core << shiftAmt;

WRPRT_ENABLE;

}

一句話：傳入你想設置的pin號碼，以及指定的CPU是CPU0還是CPU1，函數就會幫你把寄存器給改好，能省不少功夫。

4、外部中斷分配：EXTI_xMASKx

被搶得最慘的除了GPIO，另一個八成就是中斷了。你肯定不想讓A核測溫度時觸發的外部中斷，把B核的運動控制流程打斷了吧？因此，需要由寄存器來控制“這個中斷我想讓誰來響應”，把中斷優雅地“送”到某個核心。

4.1 EXTI_IMASKx、EXTI_EMASKx

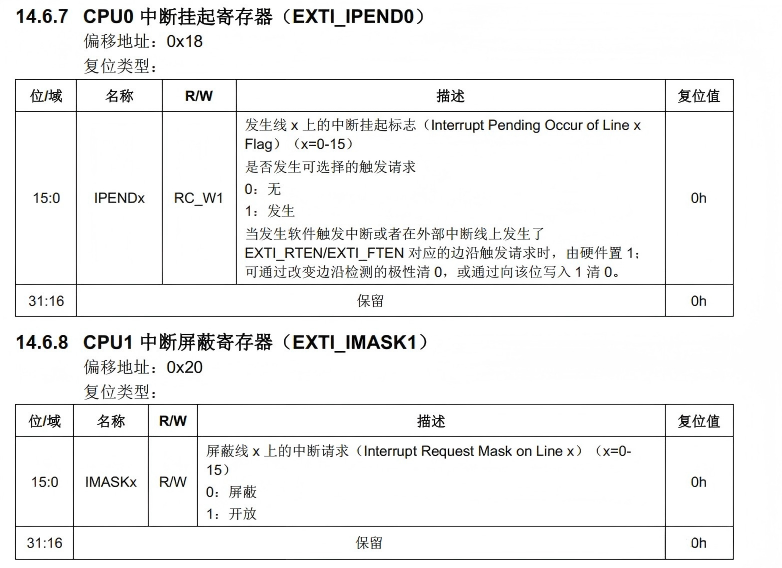

在14.6.5章節，官方給我們準備了 EXTI_IMASK0、EXTI_IMASK1以及 EMASK0、EMASK1等寄存器。它們就是中斷、事件屏蔽寄存器，用來控制相應的外部中斷或外部事件是否允許CPU0或CPU1進行響應。屏蔽位為0時就啥也收不到，置1就能開啟。

對應的driverlib函數舉個栗子：

static inline void

EXTI_enableInterrupt(EXTI_CoreSelect core, EXTI_LineNumber lineNumber)

{

WRPRT_DISABLE;

if(core == EXTI_CORE_CPU0)

{

HWREG(EXTI_BASE + EXTI_O_IMASK0) |= (1U << (uint32_t)lineNumber);

}

else

{

HWREG(EXTI_BASE + EXTI_O_IMASK1) |= (1U << (uint32_t)lineNumber);

}

WRPRT_ENABLE;

}

static inline void

EXTI_disableInterrupt(EXTI_CoreSelect core, EXTI_LineNumber lineNumber)

{

WRPRT_DISABLE;

if(core == EXTI_CORE_CPU0)

{

HWREG(EXTI_BASE + EXTI_O_IMASK0) &= ~(1U << (uint32_t)lineNumber);

}

else

{

HWREG(EXTI_BASE + EXTI_O_IMASK1) &= ~(1U << (uint32_t)lineNumber);

}

WRPRT_ENABLE;

}

static inline void

EXTI_enableEvent(EXTI_CoreSelect core, EXTI_LineNumber lineNumber)

{

WRPRT_DISABLE;

if(core == EXTI_CORE_CPU0)

{

HWREG(EXTI_BASE + EXTI_O_EMASK0) |= (1U << (uint32_t)lineNumber);

}

else

{

HWREG(EXTI_BASE + EXTI_O_EMASK1) |= (1U << (uint32_t)lineNumber);

}

WRPRT_ENABLE;

}

static inline void

EXTI_disableEvent(EXTI_CoreSelect core, EXTI_LineNumber lineNumber)

{

WRPRT_DISABLE;

if(core == EXTI_CORE_CPU0)

{

HWREG(EXTI_BASE + EXTI_O_EMASK0) &= ~(1U << (uint32_t)lineNumber);

}

else

{

HWREG(EXTI_BASE + EXTI_O_EMASK1) &= ~(1U << (uint32_t)lineNumber);

}

WRPRT_ENABLE;

}

只要指定core（CPU0orCPU1）和外部中斷線，就可以輕松讓中斷“跑”到想去的核。

5、CPU1響應外部中斷示例

既然說到這里，咱們就結合SDK例程來場“真刀真槍”。SDK里有兩個經典示例：

1.CPU1基礎例程（ipc_ex2_mailbox_pollingcpu1）

2.外部中斷例程（interrupt_ex1_external）

假設我們想在CPU1那邊也玩外部中斷，咔咔地檢測某個輸入腳“電平墜落”。那就需要做哪些修改呢？

5.1 修改代碼

ipc_ex2_mailbox_pollingcpu1原始代碼里只是一個單純的IPC消息收發demo，沒有外部中斷，我們新增了CPU1對于XINT1（等效EXTI_LINE_4）的中斷響應。要點如下：

1.注冊并開啟INT_XINT1中斷向量

2.在初始化階段，禁用CPU0對XINT1的中斷，啟用CPU1對XINT1的中斷

3.將GPIO0配置為觸發XINT1

4.在ISR中，通過EXTI_getInterruptStatus等方法判斷并清除中斷，順便做點LED狀態改變、計數打印等事情。

5.2 實際代碼

復現時可以把下面的代碼全部復制至ipc_ex2_mailbox_pollingcpu1sourceipc_ex2_mailbox_polling_cpu1.c

//#############################################################################

//

// FILE: ipc_ex2_mailbox_polling_cpu1.c

//

// TITLE: IPC Mailbox with Polling Example

//

// VERSION: 1.0.0

//

// DATE: 2025-01-15

//

//! addtogroup driver_example_list

//!

IPC Mailbox with Polling

//!

//! This example demonstrates how to use the mailbox mechanism of the Inter-Processor

//! Communication (IPC) module, to send and receive data between two CPUs in polling mode.

//!

//! In this example:

//! 1. CPU0 sends a message to CPU1 via the IPC module in polling mode.

//! 2. CPU1 sends a message back to CPU0 in polling mode.

//! 3. CPU0 receives the message sent from CPU1 in polling mode, and so on.

//!

//! ote Note: The IPC example includes both CPU0 and CPU1 projects.

//! Please compile the CPU1 project before compiling the CPU0 project.

//!

//! Running the Application

//! Open a COM port with the following settings using a terminal:

//! - Find correct COM port

//! - Bits per second = 115200

//! - Data Bits = 8

//! - Parity = None

//! - Stop Bits = 1

//! - Hardware Control = None

//!

//! External Connections

//! Connect the UART-A port to a PC via a transceiver and cable.

//! - GPIO28 is UART_RXD (Connect to Pin3, PC-TX, of serial DB9 cable)

//! - GPIO29 is UART_TXD (Connect to Pin2, PC-RX, of serial DB9 cable)

//!

//! Watch Variables

//! - None.

//!

//

//#############################################################################

//

//

// $Copyright:

// Copyright (C) 2024 Geehy Semiconductor - http://www.geehy.com/

//

// You may not use this file except in compliance with the

// GEEHY COPYRIGHT NOTICE (GEEHY SOFTWARE PACKAGE LICENSE).

//

// The program is only for reference, which is distributed in the hope

// that it will be useful and instructional for customers to develop

// their software. Unless required by applicable law or agreed to in

// writing, the program is distributed on an "AS IS" BASIS, WITHOUT

// ANY WARRANTY OR CONDITIONS OF ANY KIND, either express or implied.

// See the GEEHY SOFTWARE PACKAGE LICENSE for the governing permissions

// and limitations under the License.

// $

//#############################################################################

//

// Included Files

//

#include"driverlib.h"

#include"device.h"

#include"board.h"

#include

//

// How many message is used to test mailbox sending and receiving

//

#defineMESSAGE_LENGTH 4U

//

// Variables

//

static uint32_t g_msgRecv[MESSAGE_LENGTH];

volatile uint32_t xint1Count;

//

// Function Prototypes

//

void clearMsgRecv(void);

void UART_Init(void);

void xint1ISR(void);

//

// Main

//

void example_main(void)

{

//

// Initialize device clock and peripherals

//

Device_init();

//

// Initialize NVIC and clear NVIC registers. Disables CPU interrupts.

//

Interrupt_initModule();

//

// Initialize the NVIC vector table with pointers to the shell Interrupt

// Service Routines (ISR).

//

Interrupt_initVectorTable();

//

// Interrupts that are used in this example are re-mapped to

// ISR functions found within this file.

//

Interrupt_register(INT_XINT1, &xint1ISR);

//

// Board Initialization

//

Board_init();

//

// Enables CPU interrupts

//

Interrupt_enableMaster();

//

// UART initialize

//

UART_Init();

xint1Count = 0; // Count XINT1 interrupts

//

// CPU1 Print information

//

printf("CPU1 has completed booting, Interrupt. ");

//

// Clear the g_msgRecv array before receive

//

clearMsgRecv();

//

// CPU1 receive message from CPU0

//

while (IPC_isRxBufferFull(IPC_RX_0) != true);

g_msgRecv[0] = IPC_receive32Bits(IPC_RX_0);

while (IPC_isRxBufferFull(IPC_RX_1) != true);

g_msgRecv[1] = IPC_receive32Bits(IPC_RX_1);

while (IPC_isRxBufferFull(IPC_RX_2) != true);

g_msgRecv[2] = IPC_receive32Bits(IPC_RX_2);

while (IPC_isRxBufferFull(IPC_RX_3) != true);

g_msgRecv[3] = IPC_receive32Bits(IPC_RX_3);

//

// CPU1 send message back to CPU0

//

while (IPC_isTxBufferEmpty(IPC_TX_0) != true);

IPC_transmit32Bits(IPC_TX_0, g_msgRecv[0]);

while (IPC_isTxBufferEmpty(IPC_TX_1) != true);

IPC_transmit32Bits(IPC_TX_1, g_msgRecv[1]);

while (IPC_isTxBufferEmpty(IPC_TX_2) != true);

IPC_transmit32Bits(IPC_TX_2, g_msgRecv[2]);

while (IPC_isTxBufferEmpty(IPC_TX_3) != true);

IPC_transmit32Bits(IPC_TX_3, g_msgRecv[3]);

//

// Set the priority group to indicate the PREEMPT and SUB priortiy bits.

//

Interrupt_setPriorityGroup(INTERRUPT_PRIGROUP_PREEMPT_7_6_SUB_5_0);

//

// Set the global and group priority to allow CPU interrupts

// with higher priority

//

Interrupt_setPriority(INT_XINT1,1,0);

//

// Enable XINT1 and XINT2 in the NVIC.

// Enable INT1 which is connected to WAKEINT:

//

Interrupt_enable(INT_XINT1);

//

// Enable Global Interrupt and real time interrupt

//

EINT;

ERTM;

//

// GPIO0 is mapped to XINT1

//

GPIO_setMasterCore(0, GPIO_CORE_CPU1);

GPIO_setInterruptPin(0, GPIO_INT_XINT1);

EXTI_disableInterrupt(EXTI_CORE_CPU0, EXTI_LINE_4);

EXTI_enableInterrupt(EXTI_CORE_CPU1, EXTI_LINE_4);

//

// Configure falling edge trigger for XINT1

//

GPIO_setInterruptType(GPIO_INT_XINT1, GPIO_INT_TYPE_FALLING_EDGE);

//

// Enable XINT1

//

GPIO_enableInterrupt(GPIO_INT_XINT1); // Enable XINT1

//

// Loop.

//

for(;;)

{

}

}

//

// xint1ISR - External Interrupt 1 ISR

//

void xint1ISR(void)

{

//

// Get External Interrupt 1 status

//

if(EXTI_getInterruptStatus(EXTI_CORE_CPU1, EXTI_LINE_4))

{

GPIO_togglePin(myGPIOOutput_LED2);

xint1Count++;

printf("CPU1 EXTI Interrupt: %02d ",xint1Count);

//

// Clear external interrupt 1 status

//

EXTI_clearInterruptStatus(EXTI_CORE_CPU1, EXTI_LINE_4);

}

}

//

// Function to clear the g_msgRecv array.

// This function set g_msgRecv to be 0.

//

void clearMsgRecv(void)

{

uint32_t i;

for (i = 0U; i < MESSAGE_LENGTH; i++)

{

g_msgRecv[i] = 0U;

}

}

//

// UART initialize

//

void UART_Init(void)

{

//

// GPIO28 is the UART Rx pin.

//

GPIO_setMasterCore(DEVICE_GPIO_PIN_UARTRXDA, GPIO_CORE_CPU1);

GPIO_setPinConfig(DEVICE_GPIO_CFG_UARTRXDA);

GPIO_setDirectionMode(DEVICE_GPIO_PIN_UARTRXDA, GPIO_DIR_MODE_IN);

GPIO_setDrivingCapability(DEVICE_GPIO_PIN_UARTRXDA,GPIO_DRIVE_LEVEL_VERY_HIGH);

GPIO_setPadConfig(DEVICE_GPIO_PIN_UARTRXDA, GPIO_PIN_TYPE_STD);

GPIO_setQualificationMode(DEVICE_GPIO_PIN_UARTRXDA, GPIO_QUAL_ASYNC);

//

// GPIO29 is the UART Tx pin.

//

GPIO_setMasterCore(DEVICE_GPIO_PIN_UARTTXDA, GPIO_CORE_CPU1);

GPIO_setPinConfig(DEVICE_GPIO_CFG_UARTTXDA);

GPIO_setDirectionMode(DEVICE_GPIO_PIN_UARTTXDA, GPIO_DIR_MODE_OUT);

GPIO_setDrivingCapability(DEVICE_GPIO_PIN_UARTTXDA,GPIO_DRIVE_LEVEL_VERY_HIGH);

GPIO_setPadConfig(DEVICE_GPIO_PIN_UARTTXDA, GPIO_PIN_TYPE_STD);

GPIO_setQualificationMode(DEVICE_GPIO_PIN_UARTTXDA, GPIO_QUAL_ASYNC);

//

// Initialize UARTA and its FIFO.

//

UART_performSoftwareReset(UARTA_BASE);

//

// Configure UARTA for echoback.

//

UART_setConfig(UARTA_BASE, DEVICE_LSPCLK_FREQ, 115200, (UART_CONFIG_WLEN_8 |

UART_CONFIG_STOP_ONE |

UART_CONFIG_PAR_NONE));

UART_resetChannels(UARTA_BASE);

UART_resetRxFIFO(UARTA_BASE);

UART_resetTxFIFO(UARTA_BASE);

UART_clearInterruptStatus(UARTA_BASE, UART_INT_TXFF | UART_INT_RXFF);

UART_enableFIFO(UARTA_BASE);

UART_enableModule(UARTA_BASE);

UART_performSoftwareReset(UARTA_BASE);

}

#ifdefined(__CC_ARM) || defined(__ARMCC_VERSION)

//

// Redefine the fputc function to the serial port

//

int fputc(int ch, FILE* f)

{

if (ch == ' ')

{

UART_writeCharBlockingNonFIFO(UARTA_BASE, (uint8_t)' ');

}

UART_writeCharBlockingNonFIFO(UARTA_BASE, (uint8_t)ch);

return (ch);

}

#elifdefined(__ICCARM__)

int __io_putchar(int ch)

{

if (ch == ' ')

{

UART_writeCharBlockingNonFIFO(UARTA_BASE, (uint8_t)' ');

}

UART_writeCharBlockingNonFIFO(UARTA_BASE, (uint8_t)ch);

return (ch);

}

int __write(int file, char* ptr, int len)

{

int i;

for (i = 0; i < len; i++)

{

__io_putchar(*ptr++);

}

return len;

}

#elifdefined (__clang__) && !defined (__ARMCC_VERSION)

int uart_putc(char ch, FILE *file)

{

if (ch == ' ')

{

UART_writeCharBlockingNonFIFO(UARTA_BASE, (uint8_t)' ');

}

UART_writeCharBlockingNonFIFO(UARTA_BASE, (uint8_t)ch);

return (ch);

}

static FILE __stdio = FDEV_SETUP_STREAM(uart_putc, NULL, NULL, _FDEV_SETUP_WRITE);

FILE *const stdin = &__stdio;

__strong_reference(stdin, stdout);

__strong_reference(stdin, stderr);

#endif

//

// End of File

//

5.3 運行效果

如果一切順利，當GPIO0產生上下跳沿時，CPU1的XINT1服務例程會被觸發。

LED隨之閃爍，串口打印出類似“CPU1EXTIInterrupt:01”“CPU1EXTIInterrupt:02”等等。

當你看到CPU1自信地響應外部中斷，CPU0則不為所動，就說明“多核外部中斷獨立控制”成功啦！

6、踩坑

凡事說起來都挺美好，可實際開發過程中，踩坑是免不了的。下面就分享一些常見“翻車”瞬間，讓各位少走點彎路：

1. 開小差就忘了WRPRT_DISABLE/WRPRT_ENABLE

在寫各種訪問控制寄存器時，經常需要先“解鎖”再寫，然后再“上鎖”。如果忘了在修改前后來一句

WRPRT_DISABLE;

…(寄存器操作)…

WRPRT_ENABLE;

那么你會發現自己改了半天沒生效。這個“解鎖-上鎖”機制就像給寄存器設置了“防熊孩子模式”，不解鎖是改不動的。沒做對的話，一定會抓瞎很久。

2. 訪問權限沒開足

你可能會納悶：“為什么CPU0能讀寫外設，CPU1卻獲取不到數據？”別苦惱，先檢查一下PERIPH_AC里面有沒有給CPU1設置Full Access。要是權限只開了半截（Protected Read之類），CPU1寫不進去也正常啊！

3. GPIO主核選擇忘了改

當你興致勃勃地在CPU1里調用GPIO_writePin(XX, HIGH)，結果測量腳位卻毫無波動——很可能是GPIO主核依然掛在CPU0身上… 莫名其妙，就像你在隔壁家燈的開關上亂按，當然亮不了自家燈。

所以一定別忘了GPIO_setMasterCore(pin, GPIO_CORE_CPU1)或GPIO_CORE_CPU0！

歡迎各位在評論區留下配置雙核訪問不同外設的小tip吧！

原文地址：https://bbs.21ic.com/icview-3501421-1-1.html?_dsign=fe2bb841
