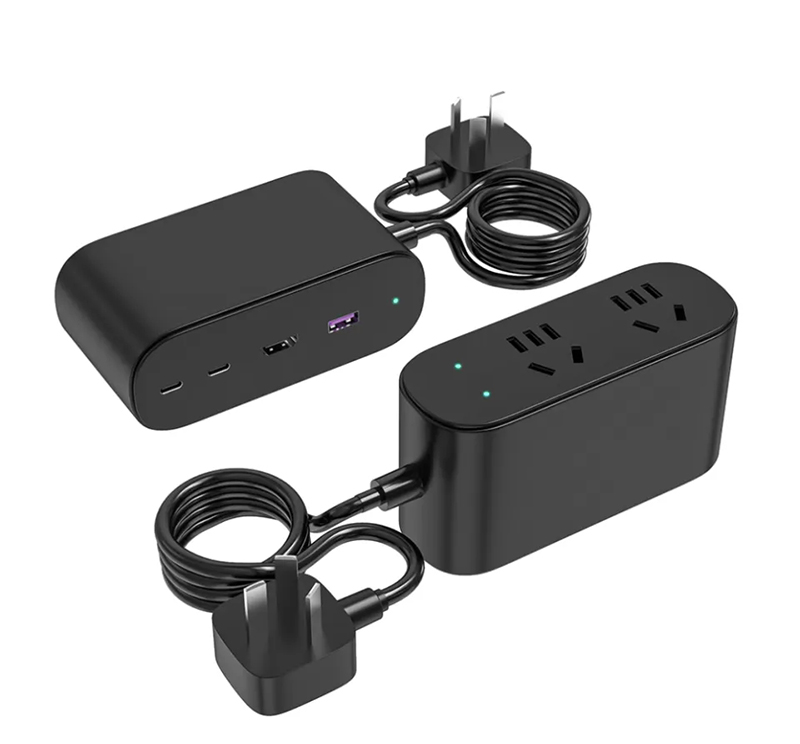

英集芯IP6559是一款應用于車載充電器、快充適配器、智能排插等設備的升降壓SOC芯片，支持A+C雙口輸出，單口最大100W，可實現單口快充或雙口同時輸出。支持3.6V至31V的輸入電壓，兼容12V至24V車充輸入。兼容PD3.0 PPS、QC2.0/3.0、華為FCP/SCP、三星AFC、VOOC等大部分主流快充協議。集成升降壓控制器、協議芯片及路徑NMOS控制功能，減少外圍器件數量，降低BOM成本。采用QFN48封裝，便于PCB布局，節省空間，適用于緊湊型產品設計。

一、技術特點：單芯片實現多功能集成

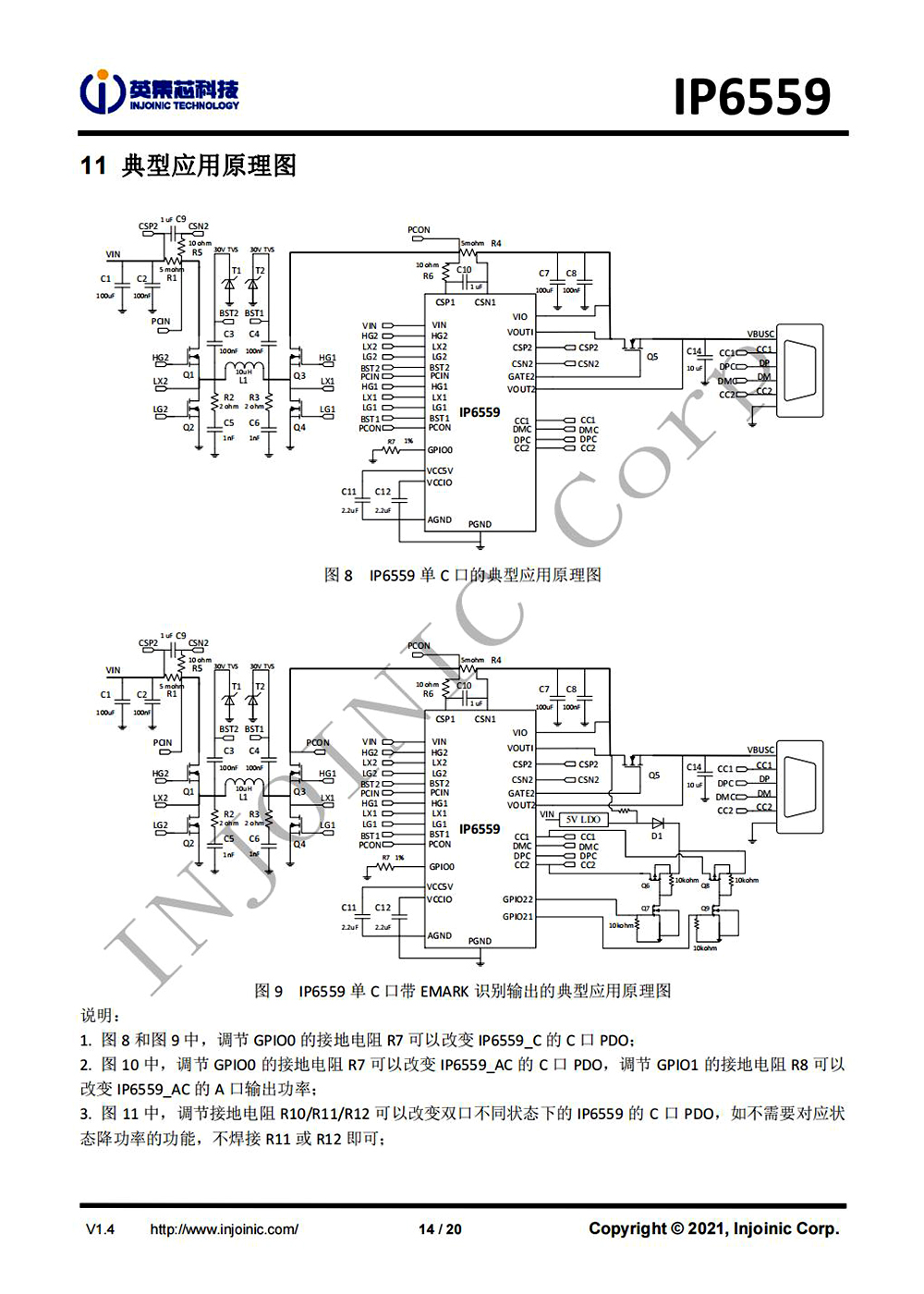

IP6559通過將升降壓控制器、協議芯片及路徑NMOS控制功能集成于QFN48封裝（7×7mm）中，僅需1顆電感和2顆功率MOSFET即可構建完整的100W快充方案。相較于傳統需要外置十余顆元件的設計方案，其PCB面積可減少約40%，元件數量降低約65%，BOM成本下降約32%。這種集成化設計有助于簡化硬件布局，并通過減少元件間信號干擾提升系統穩定性。

二、核心功能：廣泛適用的功率管理
1、寬電壓輸入與升降壓控制
支持3.6V至31V的輸入電壓范圍，適用于12V至24V車充環境。其同步開關升降壓系統可輸出3.3V至21V電壓，覆蓋多數設備需求，并基于PD3.0 PPS協議實現20mV/step的電壓調節。
2、雙口獨立快充與功率分配
配備A+C雙輸出接口，單口最高支持100W快充輸出。當雙口同時使用時，芯片可自動進行功率分配。
3、多協議兼容與自適應快充
集成PD3.0 PPS、QC2.0/3.0、FCP/SCP、AFC、VOOC等14種常見快充協議，兼容目前市場上多數移動設備。針對不同品牌的快充協議差異，IP6559通過智能協議識別技術，可提供相應的快充方案。

三、設計亮點：安全與效率兼顧
1、溫度管理功能
內置NTC溫度傳感器與板級溫度檢測，可實時監測芯片表面溫度。當溫度接近65℃時，系統會自動啟動動態功率調節，通過調整輸出功率控制溫升。該溫控設計有助于降低設備表面溫度，符合車規級安全要求。
2、多重保護機制
集成輸入過壓/欠壓保護、輸出過壓/欠壓保護、過流保護、短路保護及器件過溫保護等多種安全防護機制。在2米線纜使用場景下，其內置的線損補償功能可改善末端充電效率，緩解長線纜導致的電壓下降問題。
3、數字化監控與顯示支持
內置14bit ADC（模數轉換器），可精確采集輸入輸出電壓、電流參數，并支持通過數碼管或外置單片機顯示實時功率。該設計為用戶提供充電狀態可視化的可能，同時也為開發者提供調試便利。

四、應用場景：多領域適用
1、車載充電器
作為主要應用方向之一，IP6559已進入包括三星在內的多家知名品牌供應鏈。其雙口獨立快充功能可滿足車內多用戶同時充電的需求，溫控系統則有助于保障高溫環境下的運行安全。

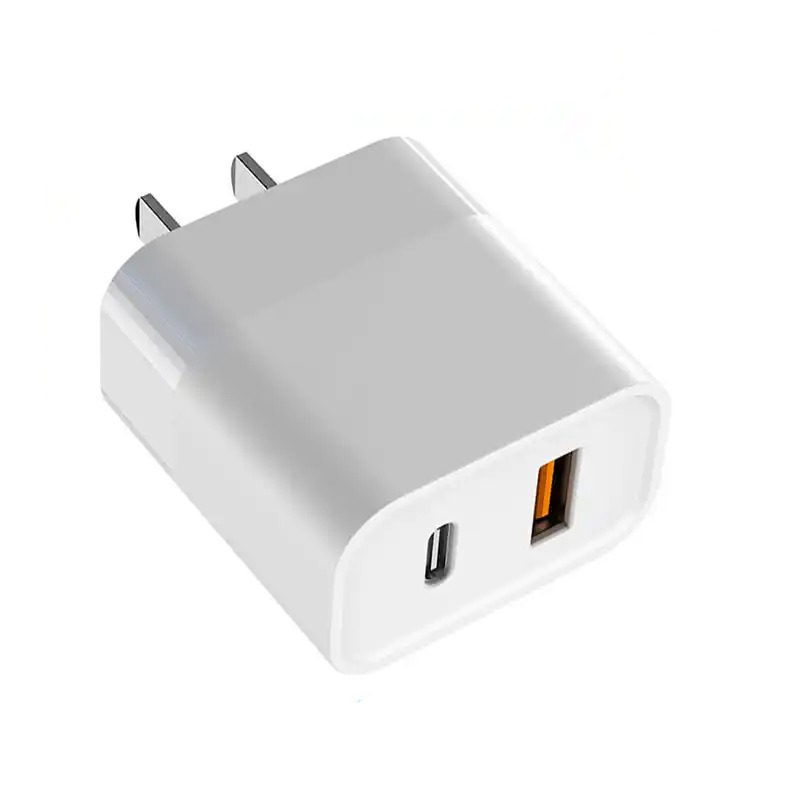

2、快充適配器
支持通過PD3.0協議為筆記本、平板等設備提供65W至100W功率輸出。其緊湊的封裝設計有助于減小適配器體積，提升便攜性。

3、戶外電源
搭配鋰電池組使用時，IP6559可用于構建4-6串戶外電源方案，為無人機、投影儀等設備供電。寬電壓輸入特性使其能適應不同地區的電源環境。

五、市場反饋：推動行業技術發展
英集芯通過IP6559的應用，協助客戶將開發周期有所縮短。采用該方案的產品上市后，市場接受度較好，用戶反饋較為積極。這種“單芯片實現大功率快充”的設計思路，有助于推動行業向更高集成度、更具成本效益的方向發展。

結語
英集芯IP6559憑借其集成化設計、廣泛的性能適配及智能化的安全機制，為大功率快充產品提供了可行的技術方案。隨著5G設備、電動汽車等對充電功率需求的進一步提升，集成化解決方案有望在快充領域發揮更加重要的作用，為用戶帶來更便捷的充電體驗，同時也為產品開發提供更多可能。
