在半導體封裝與 SMT 貼裝領域，BGA（球柵陣列）封裝芯片堪稱電子設備的“核心中樞”，而錫球作為芯片與基板連接的關鍵樞紐，其質量直接決定產品可靠性。

其高度偏差、形狀塌陷或共面度失衡，都可能引發虛焊、橋連等致命缺陷，甚至導致整機失效。

三重困局 3D工業相機成破局關鍵

2D視覺檢測：高度、共面度等核心三維特征無法捕捉，對于微裂紋、高度不足等隱性缺陷極易漏檢；

接觸式探針測量：易造成劃痕或形變，且單塊芯片檢測需數十秒，檢測效率低； 人工抽檢：依賴人員經驗判斷，一致性差、誤差大，且無法實現數字化數據追溯。

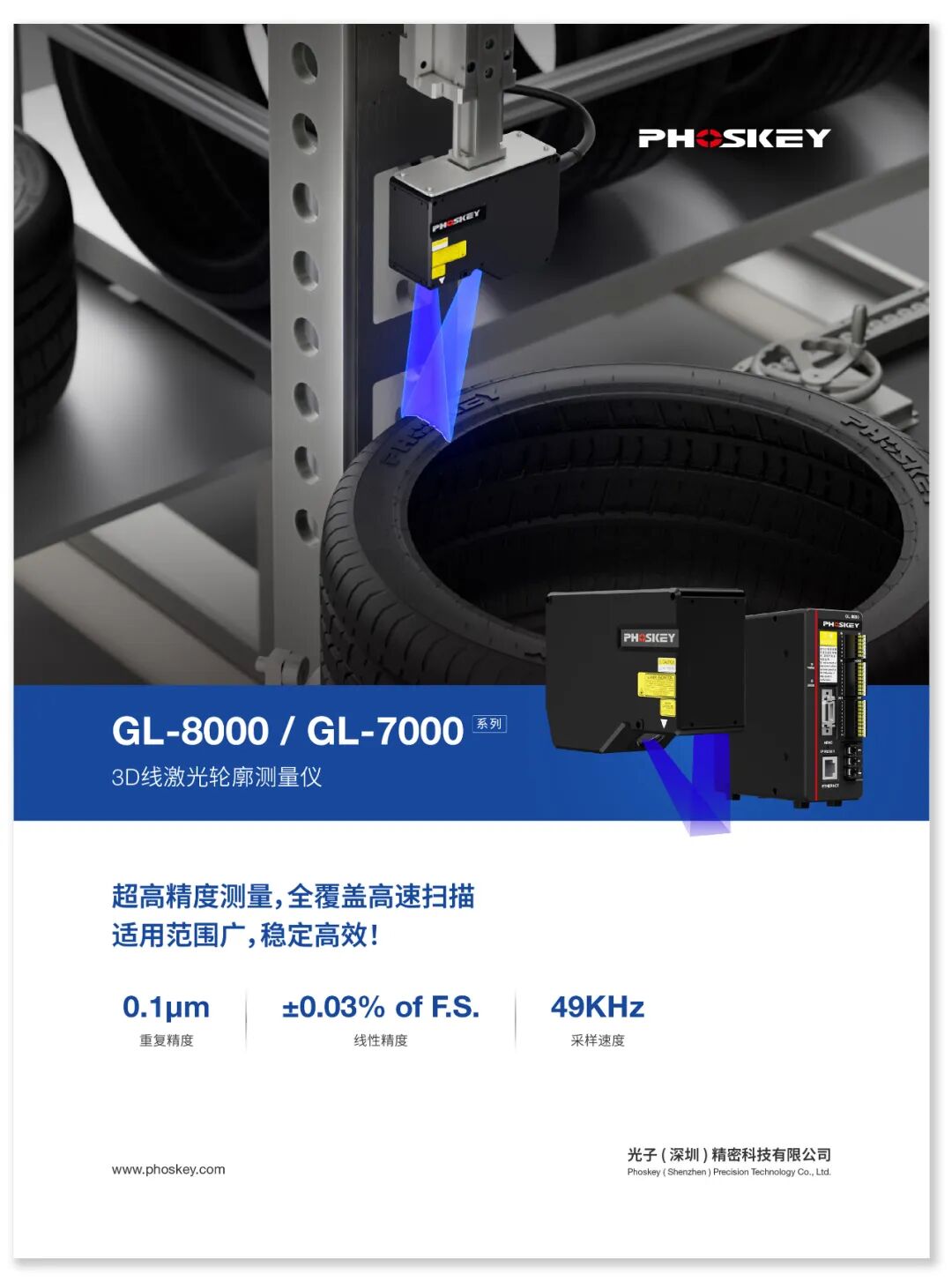

光子精密 GL-8000 系列 3D 線激光輪廓測量?jī)x，憑借全自主可控的“硬件+算法+軟件”核心技術，成為國產高端3D檢測設備的代表，針對BGA錫球檢測的核心優勢尤為突出：

GL-8000 定義BGA錫球檢測新標桿 01 超高分辨率，三維特征精準提取

單輪廓點數高達4096個，精準捕捉每個錫球的細微輪廓細節。

通過高精度三維點云數據，可自動計算錫球高度、球冠高等核心參數，并分析共面度、球心間距等陣列特征，提前預警因焊料熔融不足、IMC層異常等引發的焊接不良風險。

02 多重技術，攻克高反光檢測難題

GL-8000系列搭載原生單幀HDR與多幀HDR合成技術。

結合自主研發的PhoskeyVision算法平臺，可智能抑制錫球表面反光、曲率變化大易產生雜散光干擾等問題，獲取完整、低噪的三維數據。

03 高精度+高速采樣，檢測效率倍增

重復精度可達0.3μm，線性精度達±0.02% of F.S.，能清晰分辨10μm錫球的高度偏差；

采樣速度最高可達49000輪廓/秒，搭配高速運動平臺，單塊多區域BGA芯片全尺寸掃描僅需2-3秒，較傳統檢測效率提升10倍以上。

應用案例

構建智能質量管控閉環

柔性化系統集成

根據客戶在線/離線工藝需求、芯片尺寸、檢測節拍，將GL-8060靈活集成于自動化產線，實現自動上下料、自動檢測的全流程無人化操作；

高效數據處理

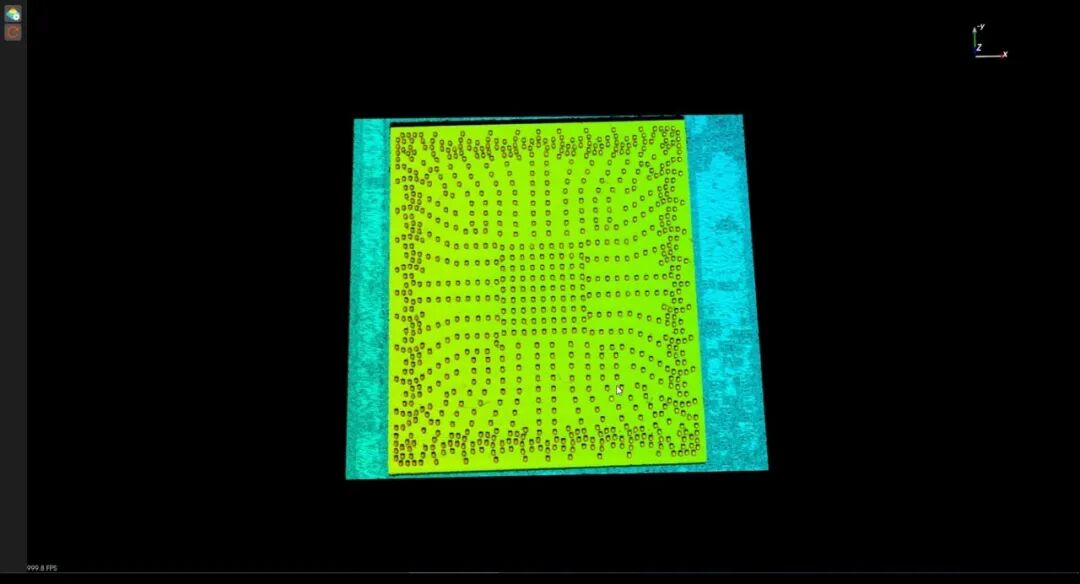

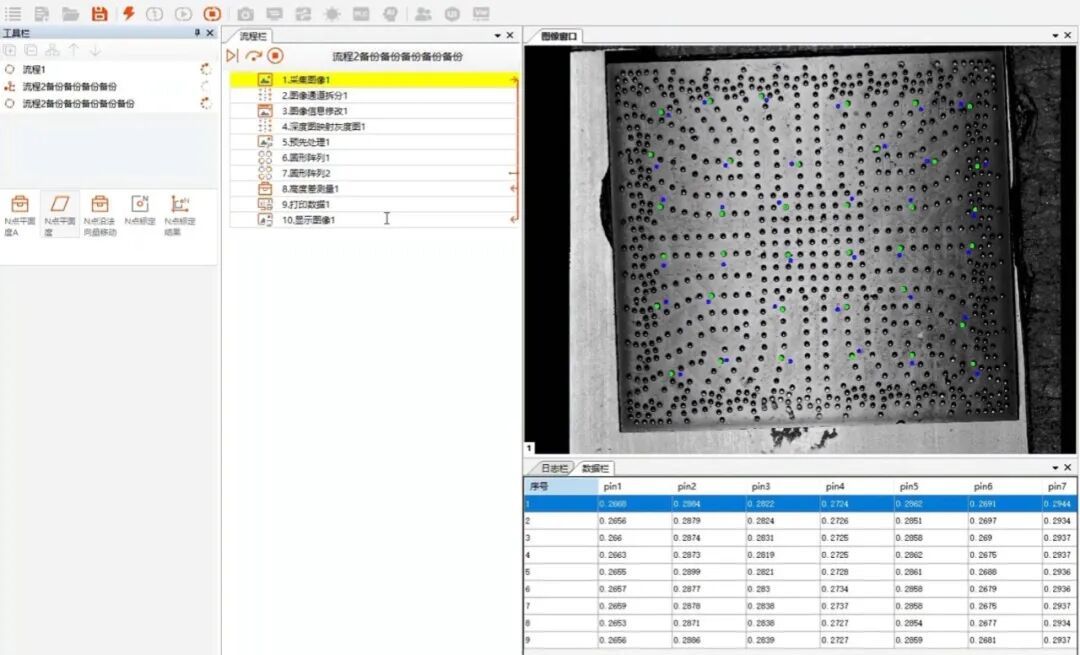

激光線快速掃描獲取高密度點云后，軟件自動完成濾波、去噪，通過特征識別算法精準定位分割每個錫球區域，數據處理效率提升30%；

? ? ? 智能判定與追溯

自動擬合基準平面，批量對比測量結果與預設公差，實時輸出OK/NG判定；生成包含詳細數據的質量報告，為印刷、植球、回流焊等前道工藝優化提供精準數據支撐。

預期效果與價值提升 01 精準檢測護航品質：精準識別體積不足、高度偏差等隱性缺陷，憑借微米級檢測精度與多維度參數分析，大幅提升產品直通率與可靠性； 02 自動化提升生產效能：高速自動化檢測流程適配產線節拍，替代傳統低效檢測，減少在制品堆積，同時實現檢測數據數字化、標準化管理； 03

自主技術保障供應穩定：依托自主可控的“硬件+算法+軟件”核心技術，光子精密可提供本地化定制化解決方案與快速技術支持，保障核心檢測設備供應鏈安全。

在半導體封裝、高端SMT貼裝等精密制造領域，光子精密GL-8000系列憑借全自主核心技術與場景化解決方案，已成為解決三維尺寸檢測難題的可靠選擇，助力企業夯實品質管控基礎。

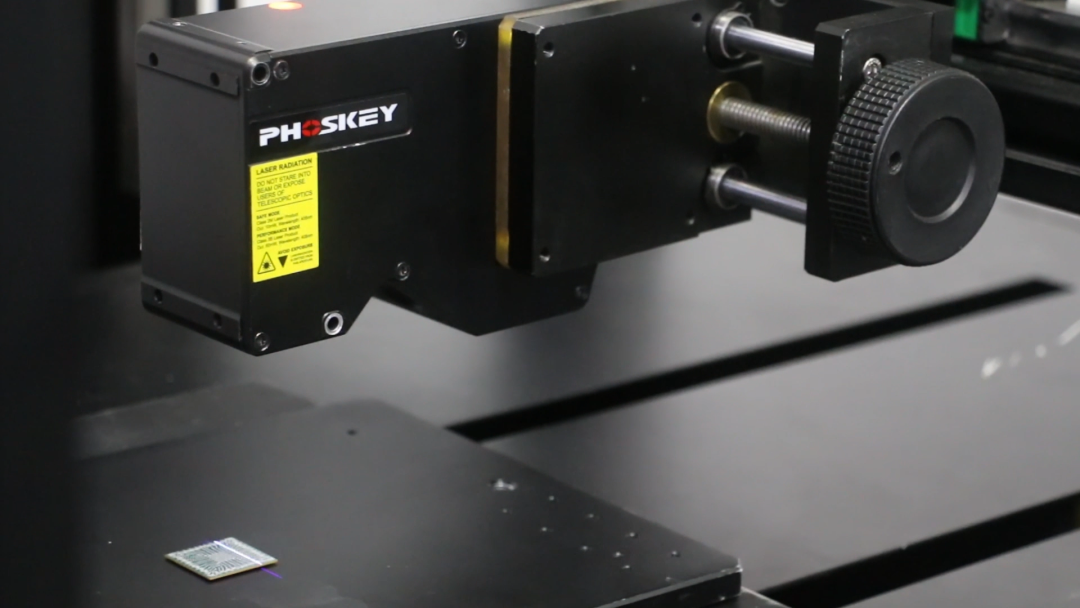

實測視頻
