單節鋰電池充電芯片作為便攜設備電源管理的核心，其選型直接關系到充電效率、系統安全與整體續航。面對不同應用場景對充電電流、輸入耐壓及封裝尺寸的差異化需求，平芯微半導體（PWCHIP）提供了覆蓋線性與開關降壓拓?fù)涞耐暾鉀Q方案，其中 PW4054H 、 PW4057H 、PW4056HH與PW4213是四款極具代表性的高可靠性產品。本文將以官方規格書為基準，對其核心技術特點、適用場景及設計要點進行解析，為工程師的精準選型提供參考。

一、線性充電方案：簡單可靠，滿足中低功率需求

線性充電方案結構簡潔，外圍元件少，在小電流充電及空間受限的應用中優勢明顯。其核心原理是通過內部功率管線性調節壓差來控制充電電流。

1.PW4054H (0.8A, SOT23-5封裝)

核心特點 ：作為該系列中封裝最緊湊的型號（SOT23-5，尺寸約2.9mm x 1.6mm），PW4054H在極小占板面積下提供了可靠的充電管理。它具備高達28V的輸入絕對耐壓能力，并集成了閾值約為6.8V的 輸入過壓保護(OVP) ，能有效抵御適配器插拔或劣質電源產生的浪涌電壓沖擊。其最大充電電流為0.8A，并內置了電池反接保護與基于結溫的熱調節環路，確?；A(chǔ)安全。

設計要點 ：充電電流通過連接在PROG引腳與地之間的單個電阻（RPROG）設定，公式為 IBAT(mA) = 1000 / RPROG(kΩ)。由于采用小型封裝， PCB的散熱設計至關重要 ，必須將芯片的GND引腳通過寬而短的走線連接至PCB上的大面積銅箔，以構建有效的散熱路徑，防止芯片因過熱進入熱調節模式而降低充電電流。

2.PW4057H (0.8A, SOT23-6封裝)

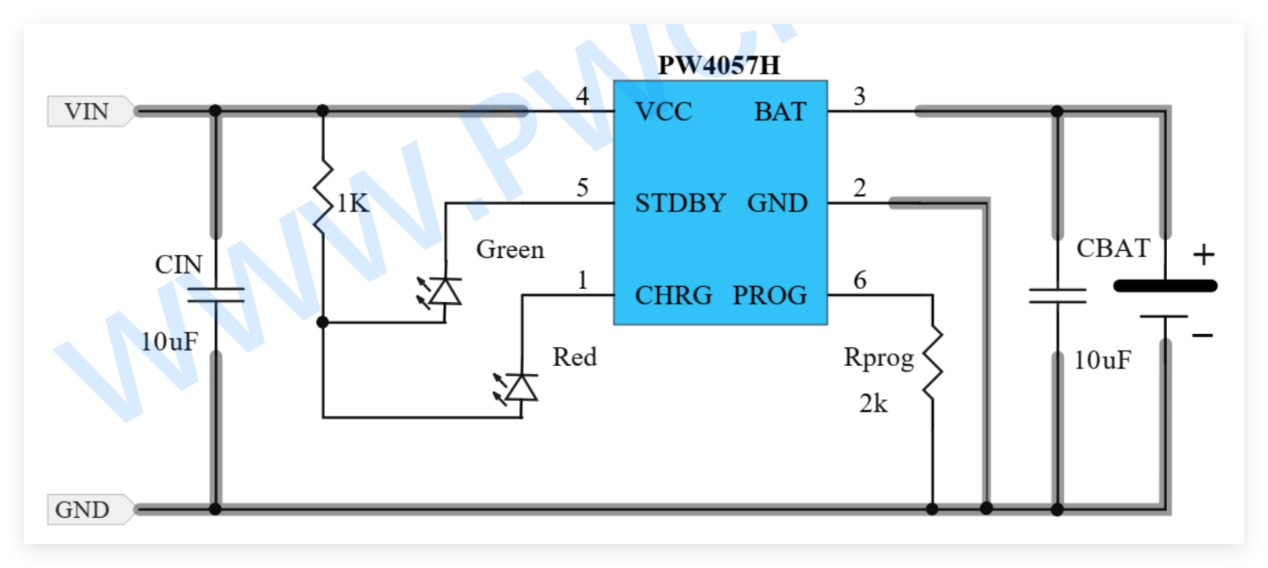

核心特點 ：PW4057H在PW4054H高耐壓、0.8A充電能力的基礎上，進行了功能擴展。它增加了獨立的 充滿/待機狀態指示(STDBY) 引腳，與原有的充電狀態指示(CHRG)引腳共同構成雙路開漏輸出。這種設計允許系統通過雙色LED或MCU輕松識別“充電中”、“充電完成”以及“故障/無電池”三種明確狀態，極大地提升了用戶體驗和系統可觀測性。

應用場景 ：非常適合需要向用戶提供直觀、明確充電反饋的消費類電子產品，如智能手表、無線耳機、便攜式音箱以及各類帶有指示燈的數碼配件。

3.PW4056HH (1A, ESOP8封裝)

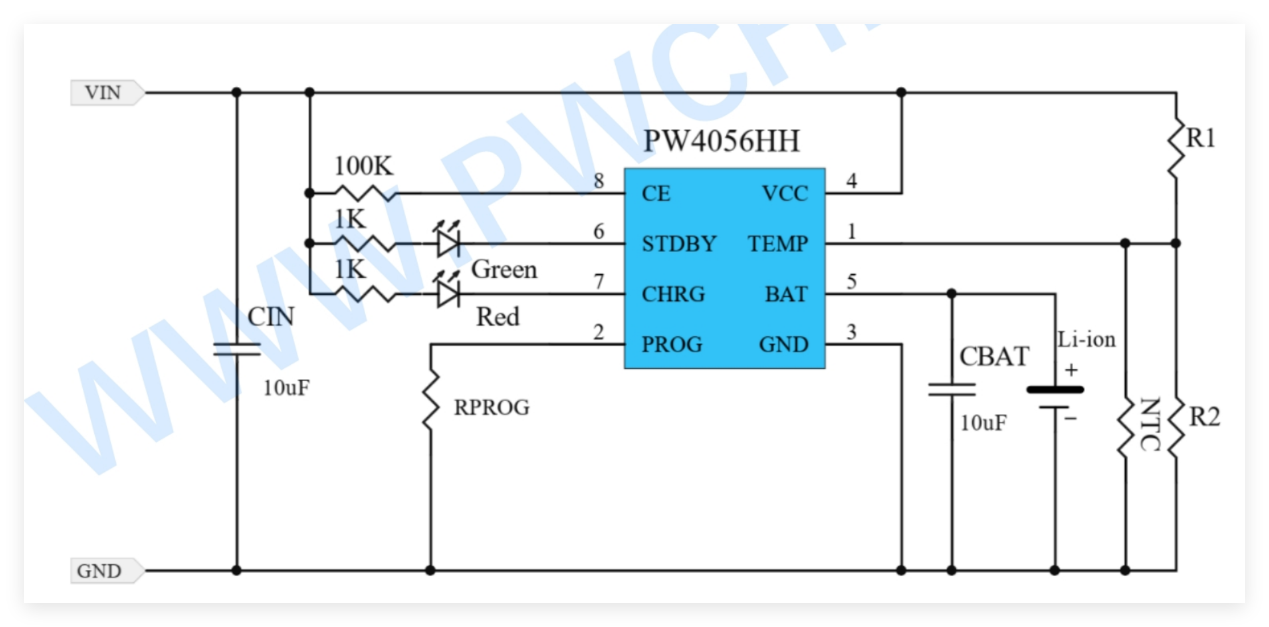

核心特點 ：PW4056HH是線性充電方案中的高性能版本。它將最大充電電流提升至1A，并將電池端口耐壓提高至20V，適應性更強。其最具特色的功能是集成了電池溫度監測接口（TEMP引腳），可通過外接NTC熱敏電阻網絡實時監測電池溫度。芯片內部設有電壓窗口比較器（典型為45%和80%的VCC），當電池溫度超出預設的安全范圍時，自動暫停充電，從根本上預防因過熱或過冷充電導致的電池?fù)p壞或安全風險。

高級功能 ：除了溫度監測，其ESOP8封裝配備了裸露的散熱焊盤，導熱性能遠優于傳統封裝，更能勝任1A電流下的持續工作。該芯片同樣支持通過PROG電阻編程電流，并具備完整的OVP、反接保護功能。

二、開關降壓充電方案：高效率，應對中高功率場景

當充電電流較大（如≥1.5A）或輸入電壓與電池電壓之間壓差顯著時，線性方案因效率低下會導致嚴重發熱。此時，開關降壓型方案成為必然選擇，PW4213正是為此類中高功率應用而設計的優化解決方案。

PW4213 (2A同步降壓充電管理器)

核心特點 ：PW4213采用 同步整流降壓拓?fù)?/strong> ，以500kHz的固定開關頻率工作。其最大充電電流可達2A，且由于開關電源的高效率特性（通常>85%），在同等功率下其芯片自身的熱損耗遠低于線性方案，實現了低溫升、快速充電。其輸入電壓范圍（4.5V-15V）專為適配5V、9V、12V等主流快充協議電壓而設計。

關鍵功能 ：芯片集成了輸入動態功率管理(DPM) 功能。此功能通過外部電阻網絡監控輸入電壓，當連接輸出能力較弱的電源適配器時，能自動調節并降低充電電流，防止輸入電壓被過度拉低而導致適配器關閉或系統重啟，顯著提升了與各類電源的兼容性和系統穩定性。

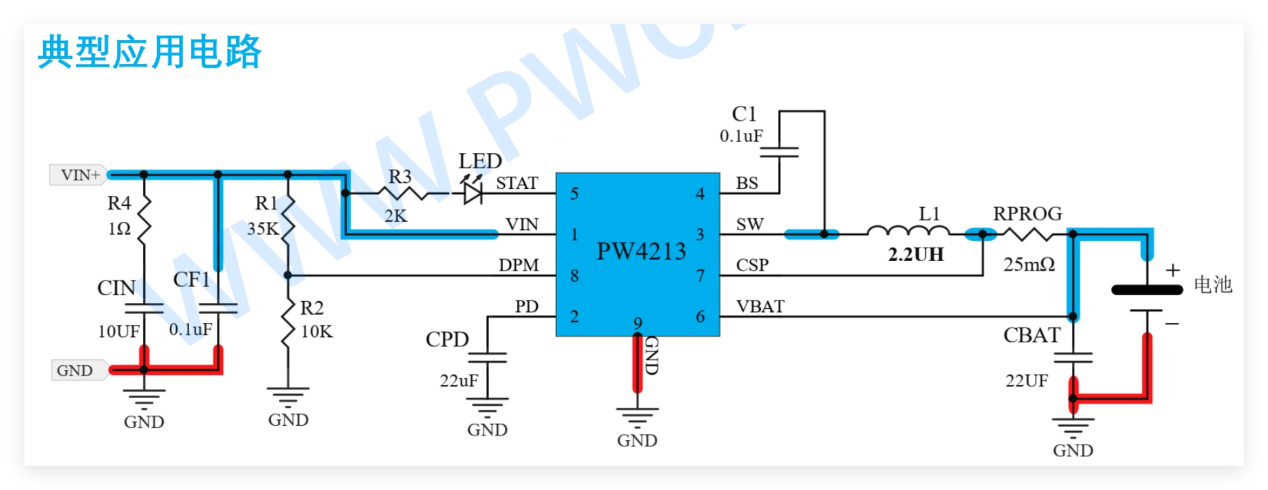

設計注意 ：作為一款開關電源IC，PCB布局對性能和穩定性影響極大。必須遵循高頻開關電路設計原則： 功率電流環路（VIN→輸入電容CIN→電感L→SW引腳）的面積應最小化 ，以降低電磁干擾(EMI)；電壓反饋、電流檢測（CSP）及DPM設定等模擬信號走線應遠離高頻、高壓擺率的開關節點（SW）；底部的散熱焊盤必須通過多個過孔牢固地焊接至PCB內部或底層的大面積接地銅箔上，以確保散熱和電氣接地。

三、選型速查與設計建議

通用設計建議 ：

輸入電容 ：對于線性方案，若前端電源存在熱插拔可能，建議在VCC輸入端串聯一個小電阻（1R-10R）并配合電解電容，以吸收瞬間電壓尖峰，保護芯片。

熱管理 ：無論是線性還是開關方案，都應充分重視散熱。確保芯片的GND或散熱焊盤與PCB上的大面積銅箔良好連接，必要時增加過孔輔助散熱。

電池連接 ：電池端的去耦電容（CBAT）應盡量靠近芯片BAT引腳放置，推薦使用10μF或以上的陶瓷電容，以濾除噪聲并提供瞬時電流。

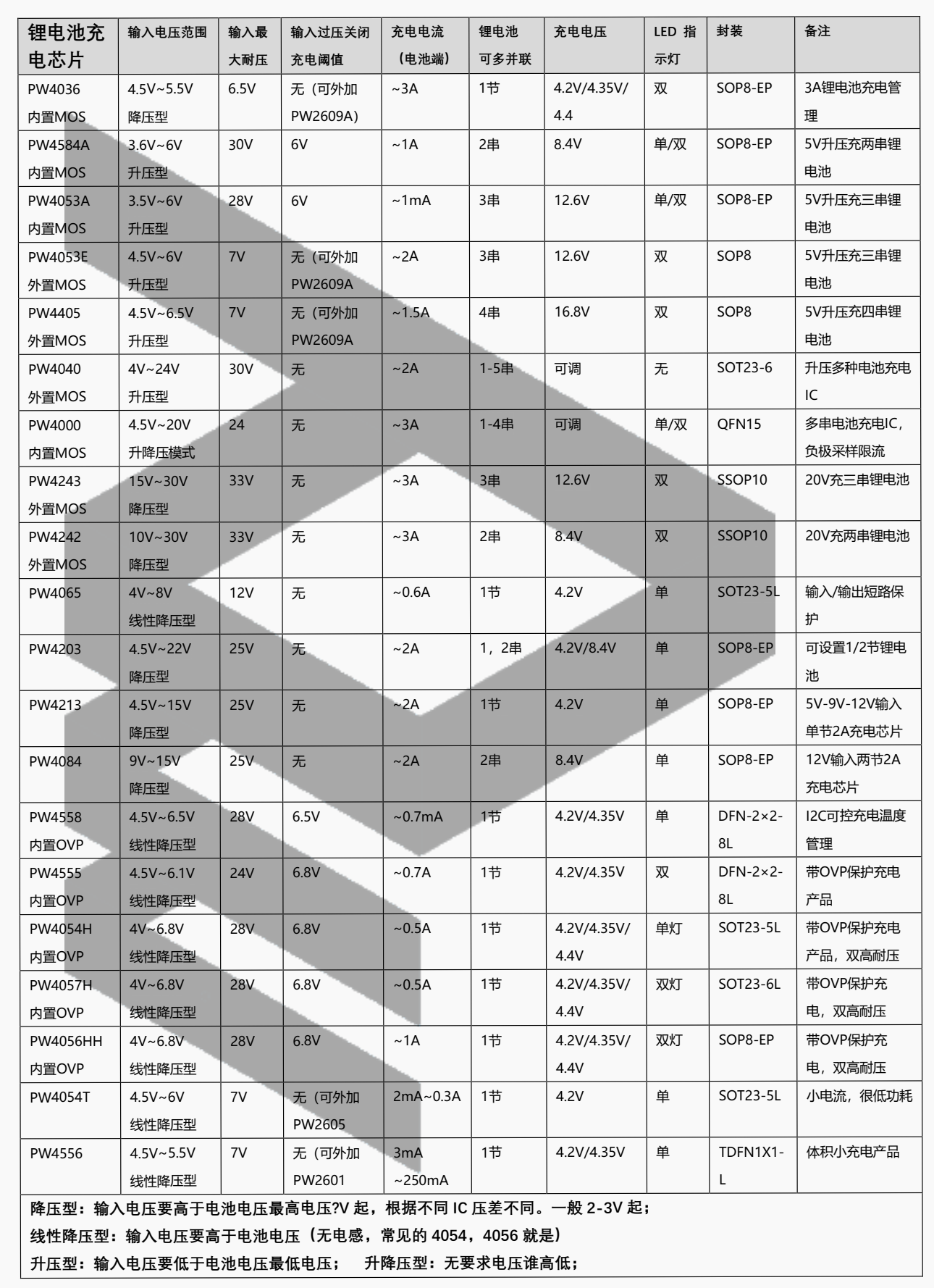

選擇合適的 單節鋰電池充電芯片 ，需要在電流需求、輸入條件、空間限制、熱設計和成本之間取得平衡。平芯微的這四款芯片覆蓋了從緊湊型低功耗設備到支持快充的高性能設備的廣泛需求。工程師在進行選型時，建議首先明確系統的核心約束條件（如最大充電電流、輸入電源類型），再參考上述對比進行初步篩選，并最終以詳細的官方規格書作為設計依據。
