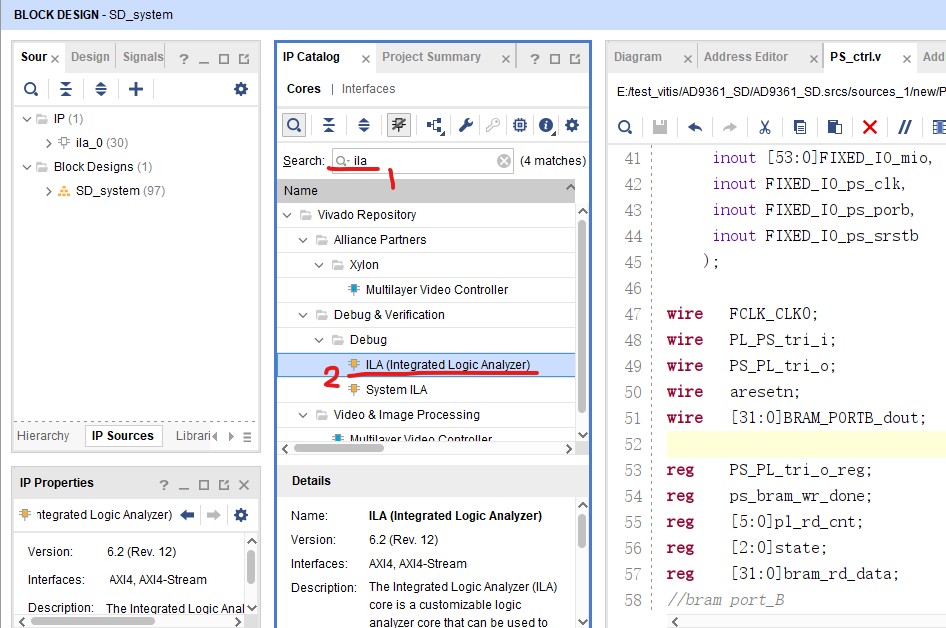

在vivado頁面中搜索ila IP核，然后雙擊打開。

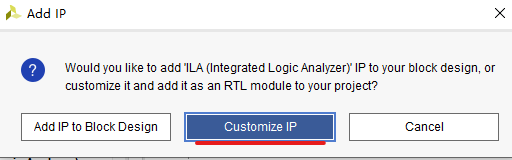

點擊中間這個。

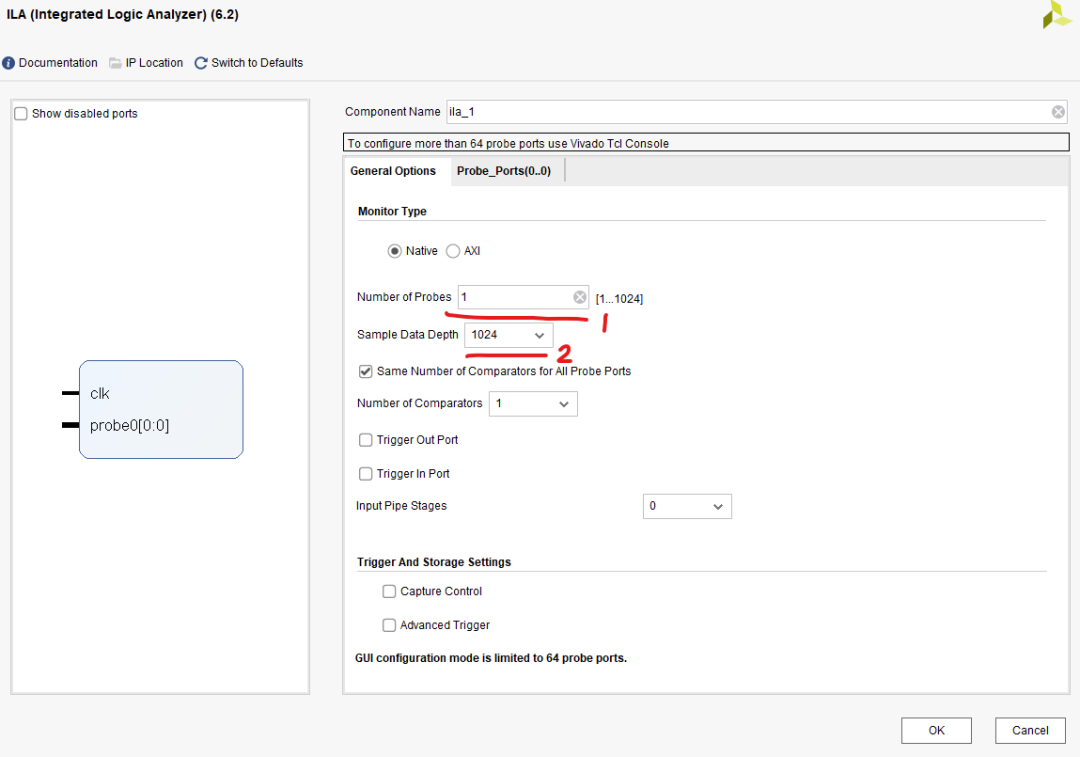

其中1是添加幾個觀察信號，2是采樣深度。1根據自己要觀察的信號進行選擇，2一般越大越好。

點擊1，然后可以在2處選擇信號的寬度，一般根據所配置的寄存器寬度進行填寫。

其他選項一般保持默認即可。然后點擊OK，進行添加ila。

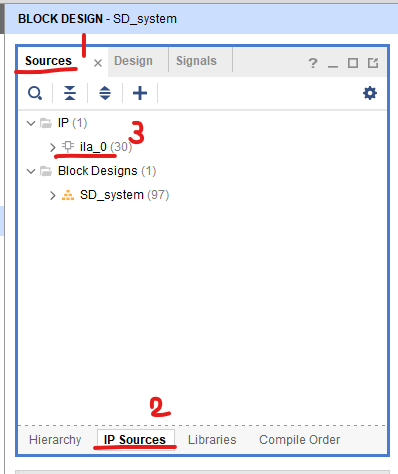

點擊所添加的ila。

打開.voe文件。

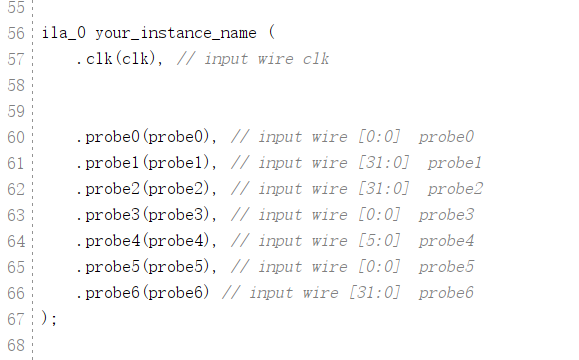

可以查看到生成后的參考代碼。

復制下來添加到需要觀察的信號的.v文件中，進行連接。

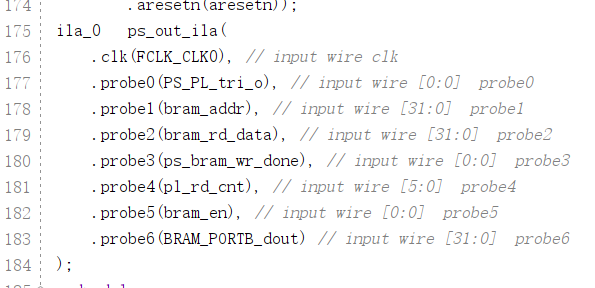

我這個是示例，根據自身需要觀察的信號進行連接。

添加好后，生成bit流文件，然后導出，打開vitis文件。重新加載bsp。

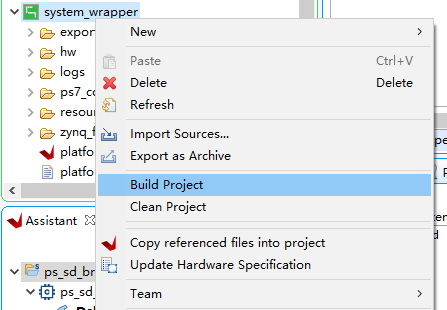

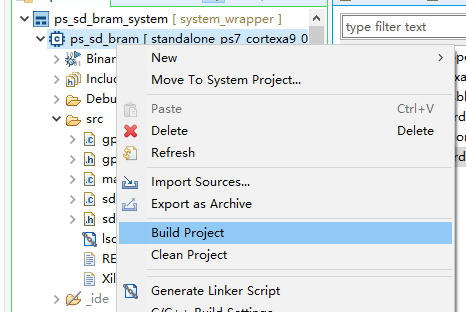

然后點擊vitis左上角的小錘子，然后編譯。

都進行編譯

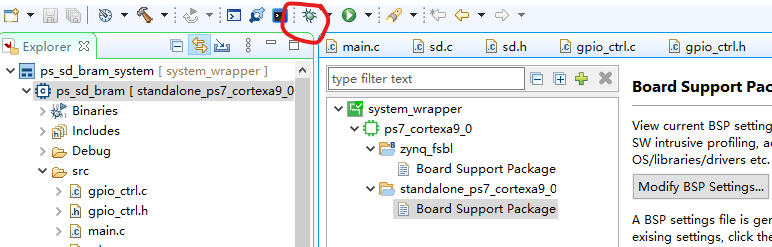

點擊小瓢蟲進入調試模式，等加載好后再進行下一步操作。

進入調試模式后先不要?jiǎng)觱itis。

進入vivado，點擊自動連接。

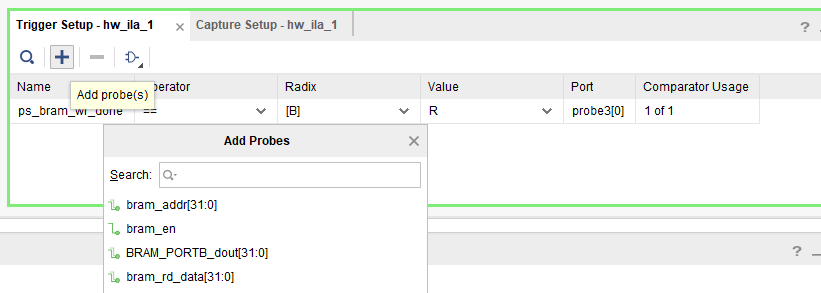

下面可以添加觸發信號。

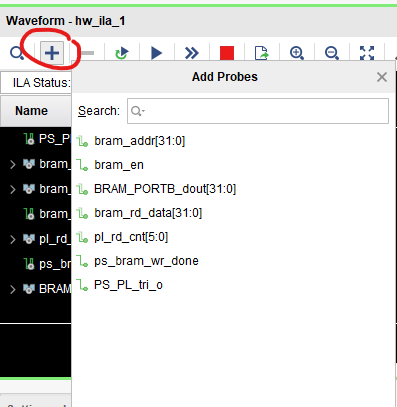

上面添加待觀察信號。

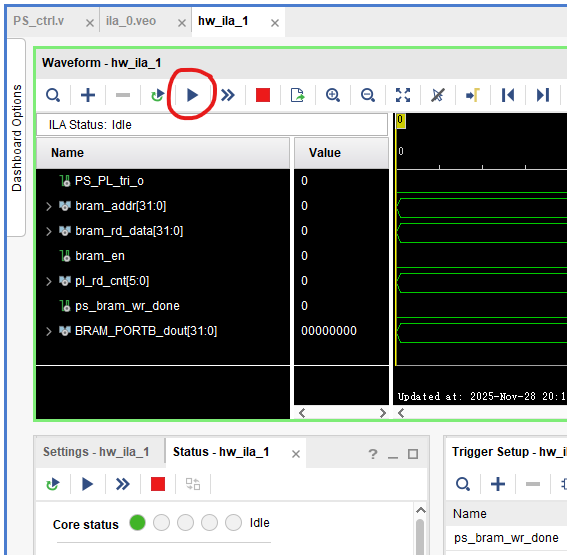

點擊開始，等待捕捉波形。

點擊vitis的調試模式下的運行鍵。

出現波形，捕捉成功。
