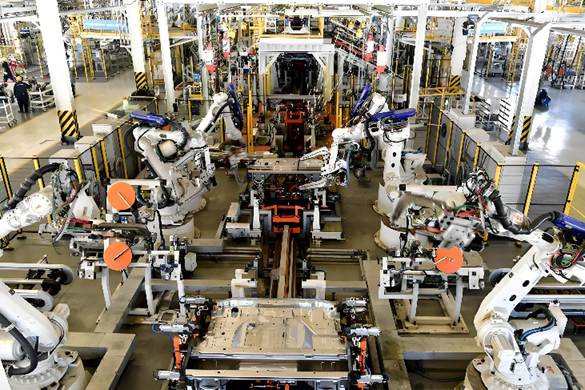

一、項目背景

近年來，隨著智能制造的深入推進，汽車制造企業對焊接生產線的柔性化、信息化水平提出了更高要求。華東某整車焊裝車間在2025年啟動新一輪產線升級，計劃引入多臺支持 EtherNet/IP協議的六軸焊接機器人，以提升焊接精度與節拍效率。然而，車間原有控制系統仍以三菱 MELSEC iQ-R系列 PLC（型號 R04CPU）為核心，采用 CC-Link IE Field Basic（簡稱 CC-Link IE FB）協議，已穩定連接遠程 I/O、伺服驅動器、焊接電源等設備。

為避免更換主控 PLC帶來的高昂成本與停機風險，用戶決定采用協議轉換方案，實現 EtherNet/IP機器人與 CC-Link IE FB控制系統的互聯互通。經過多方比較，最終選用遠創智控品牌推出的YC-EIPM-CCLKIE工業級協議轉換網關，作為EtherNet/IP主站與CC-Link IE FB從站之間的橋梁，完成數據映射與實時通信任務。

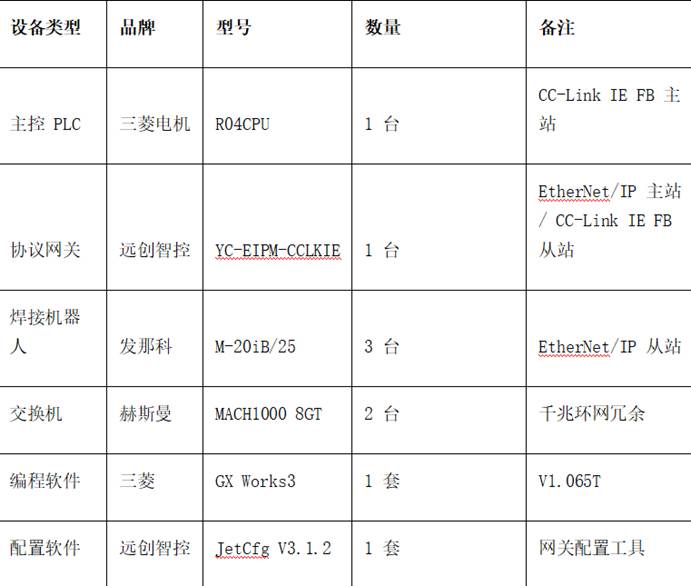

關鍵設備清單

三、網絡拓?fù)湓O(shè)計

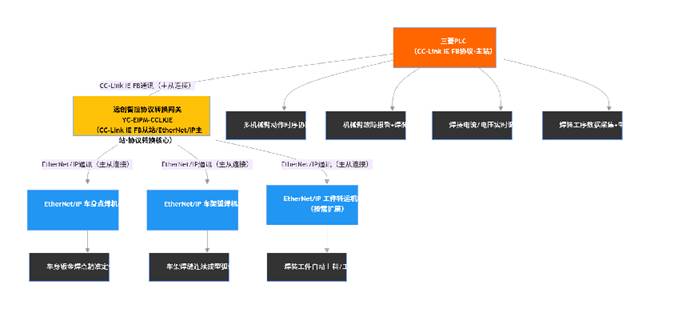

整個系統采用星-環混合拓?fù)浣Y(jié)構，確保通信穩定性與擴展性。

CC-Link IE FB側：
三菱 R04CPU本體以太網口通過赫斯曼交換機連接至 YC-EIPM-CCLKIE協議轉換網關的 CC-Link IE FB接口。網關作為從站，站號設為 5，占用 256字節輸入 / 256字節輸出，映射至 PLC的軟元件 D5000-D5255（輸入）與 D6000-D6255（輸出）。

EtherNet/IP側：
網關 EtherNet/IP接口連接至同一交換機，作為主站掃描 3臺發那科機器人。每臺機器人分配 128字節輸入 / 128字節輸出，分別映射至網關內部數據區，最終與 CC-Link IE FB數據區進行雙向映射。

四、協議轉換配置流程

硬件安裝

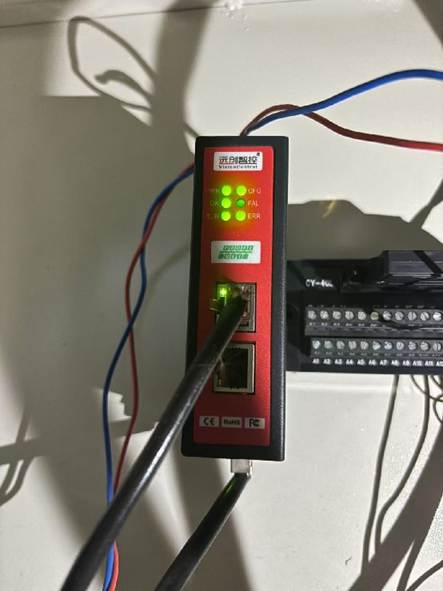

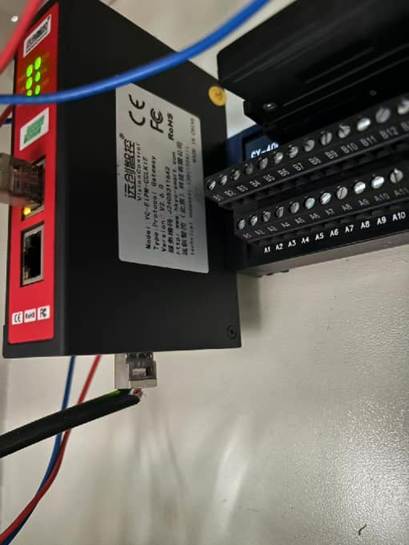

網關采用 DIN35導軌安裝，24VDC 獨立供電，PWR燈常綠表示供電正常。EtherNet/IP與 CC-Link IE FB接口均采用屏蔽雙絞線連接，確?？垢蓴_能力。

網關配置（JetCfg V3.1.2）

創建新項目，選擇設備型號 YC-EIPM-CCLKIE；

EtherNet/IP側配置為主站，添加 3個從站（機器人），每站輸入輸出各 128字節；

CC-Link IE FB側配置為從站，站號 5，輸入輸出各 256字節；

建立數據映射表，將機器人 1~3的輸入數據分別映射至 D5000-D5127、D5128-D5255、D5256-D5383；輸出數據映射至 D6000-D6127、D6128-D6255、D6256-D6383；

下載配置至網關，RUN燈常綠表示運行正常。

PLC側配置（GX Works3）

打開“以太網配置”→“CC-Link IEF Basic”→添加遠程站，站號 5，占用 256字；

設置軟元件分配，將 D5000-D5255設為遠程輸入，D6000-D6255設為遠程輸出；

無需編寫 FROM/TO指令，PLC自動周期刷新數據。

機器人側配置（FANUC ROBOGUIDE）

設置 EtherNet/IP從站參數，輸入輸出各 128字節；

配置信號映射，如焊接啟動、完成、故障、位置到達等；

通過 Teach Pendant監控信號狀態，確保與 PLC數據一致。

五、控制邏輯實現

焊接流程控制：
PLC根據車型識別信號，通過 D6000區域下發焊接程序號、啟動命令、焊接參數（電流、電壓、速度等）；機器人接收后執行相應軌跡，完成后將狀態、故障碼、實際焊接時間等數據回傳至 D5000區域。

安全聯鎖機制：
若機器人發出報警信號（如焊槍碰撞、伺服故障），PLC立即中斷后續焊接指令，并觸發蜂鳴器與 HMI彈窗提示，確保人機安全。

數據追溯功能：
每完成一次焊接，PLC將焊接參數與結果打包通過上位機接口上傳至 MES系統，實現關鍵工位質量追溯。

六、運行效果與效益

通信穩定性：連續運行 6個月，通信零故障，MTBF > 5萬小時；

節拍提升：機器人響應時間縮短 30%，單工位節拍由 52秒提升至 41秒；

調試周期縮短：從硬件安裝到投產僅用時 4天，遠低于傳統改造方案；

成本節約：避免更換主控 PLC與重寫工藝程序，節約費用約 60萬元；

擴展性強：后續可無縫接入更多 EtherNet/IP設備，如視覺系統、激光清洗機等。

七、總結

通過部署遠創智控 YC-EIPM-CCLKIE工業級協議轉換網關，本項目成功實現了三菱 CC-Link IE FB控制系統與 EtherNet/IP機器人之間的無縫通信。在不改動原有控制架構的前提下，完成了焊接車間的智能化升級，充分體現了協議網關在多品牌、多協議工業現場中的橋梁價值。該方案為汽車、電子、物流等行業提供了可復制、可推廣的協議融合范例，也為后續接入 MES、數字孿生等系統奠定了堅實基礎。
