從面粉到面食：疆鴻智能PROFIBUS轉ETHERCAT如何賦能伺服智造

在現代面食制品加工行業中，自動化生產線覆蓋了從面團制備、壓延成形、蒸煮、冷卻、切割到包裝的全過程。為確保各環節設備高效協同，工業通信的穩定與實時性至關重要。其中，協議異構常成為系統整合的瓶頸，而工業網關則扮演了數據橋梁的核心角色。本文將圍繞PROFIBUS轉ETHERCAT網關在一條面食自動化生產線中的實際應用展開分析。

一、協議背景與系統架構

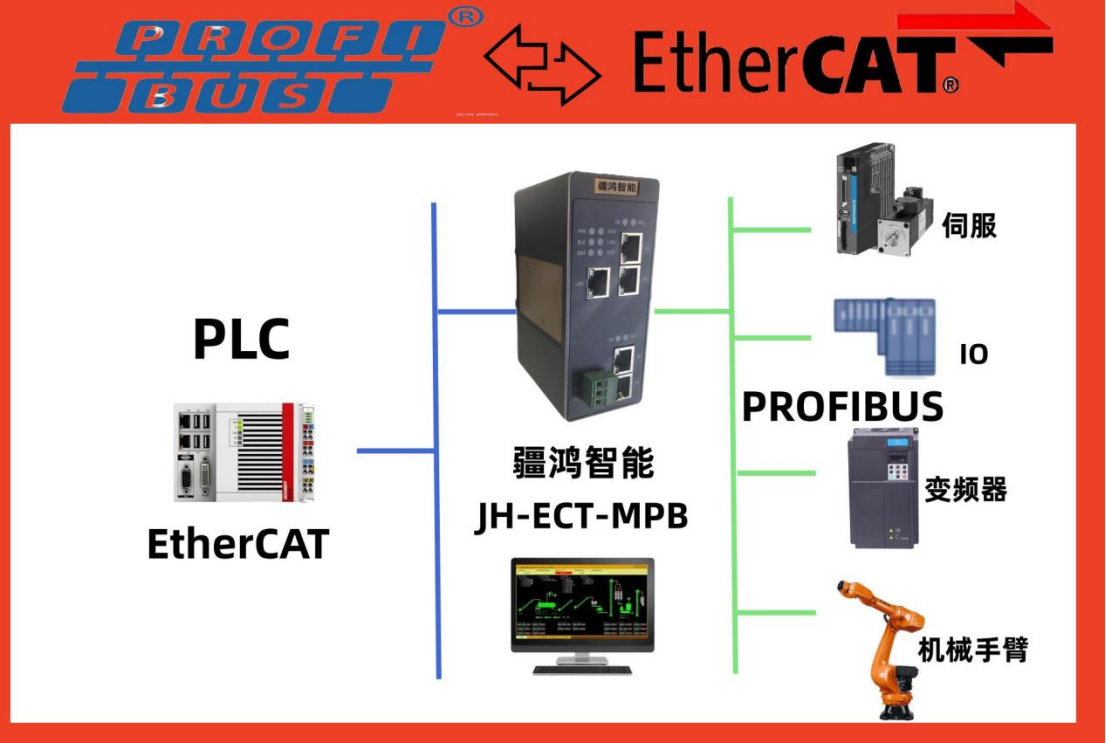

PROFIBUS-DP作為成熟的現場總線協議，廣泛應用于電機、傳感器與智能儀表等設備。而在高性能自動化控制領域，ETHERCAT以其高實時性、低抖動與靈活的拓?fù)浣Y(jié)構，成為許多現代PLC（如倍福Beckhoff系統）的首選。在本項目中，生產線主控采用倍福PLC，通過ETHERCAT總線要求實現毫秒級同步控制；而現場多臺智能儀表（如稱重、溫度、濕度檢測單元）則沿用PROFIBUS接口。二者協議不直接兼容，需通過網關進行協議轉換與數據映射。

二、項目痛點
原生產線存在兩類突出問題：一是PROFIBUS儀表數據無法直接接入ETHERCAT網絡，導致部分工序（如面團配比、蒸煮溫控）依賴人工記錄或獨立控制，數據孤島現象顯著；二是不同段設備通信延遲不一致，影響整線協調，尤其在冷卻與切割的銜接段易出現同步誤差，導致產品規格不一。此外，后續設備擴展與維護因協議壁壘而變得復雜。

三、網關配置與數據整合

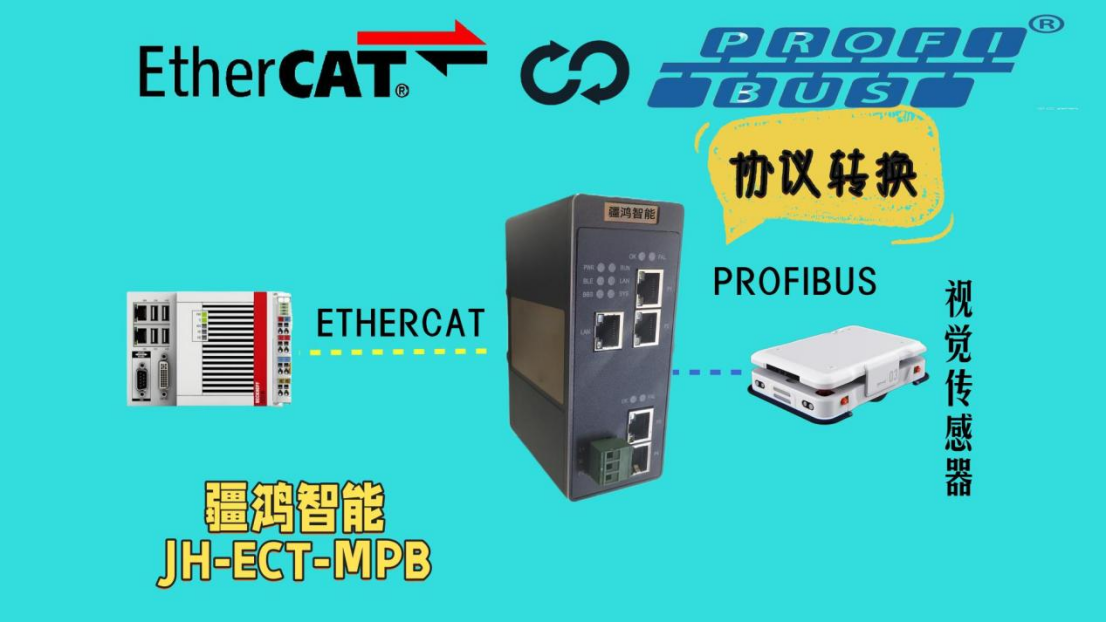

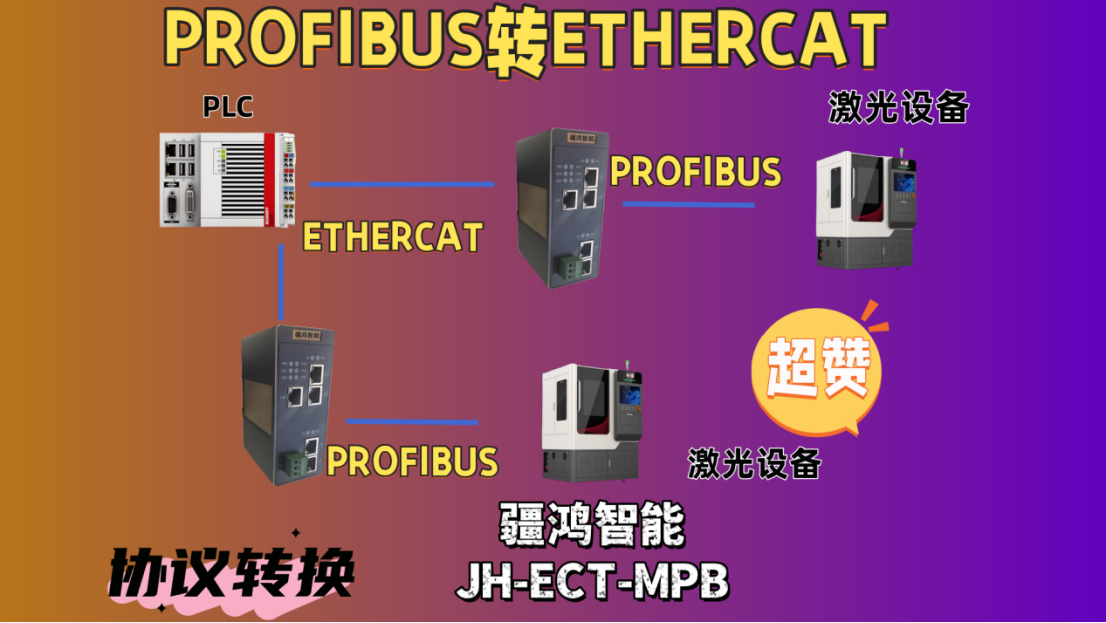

選用的PROFIBUS-ETHERCAT網關，在ETHERCAT端作為從站接入倍福PLC網絡，在PROFIBUS端作為主站輪詢各儀表數據。配置過程主要包括三步：
1. 在倍福TwinCAT工程中導入網關ESI描述文件，將其作為ETHERCAT從站設備添加，并分配過程數據域。
2. 通過網關配套配置軟件，設置PROFIBUS主站參數（如站地址、波特率），并建立PROFIBUS數據與ETHERCAT PDO的映射關系。
3. 對各智能儀表進行地址分配與參數初始化，確保數據（如重量信號、溫度值）能夠準確映射至PLC輸入輸出映像區。
整合后，PLC可實時獲取面團含水量、蒸柜溫度、切割長度等關鍵參數，并實現閉環控制。

四、應用優勢
1. 無縫集成：在不更換現有儀表的前提下，實現了PROFIBUS設備與ETHERCAT主干網的融合，保護了原有投資。
2. 提升同步精度：ETHERCAT的分布式時鐘機制使各儀表數據與PLC控制周期保持高精度同步，整線設備協調性顯著增強，產品一致性提高。
3. 簡化運維：網關具備狀態診斷與錯誤報警功能，可通過PLC統一監控，降低了排查通信故障的難度與時間。
4. 可擴展性：模塊化配置支持后續產線增加PROFIBUS設備，方便產能提升與工藝調整。

五、總結
在面食加工這類連續型生產過程中，穩定可靠的通信是保障生產效率與產品質量的基礎。PROFIBUS轉ETHERCAT網關的應用，不僅解決了多協議共存的接入難題，更通過高實時性數據交換提升了整線自動化水平。該項目表明，合理選用與配置工業網關，能夠有效打破信息孤島，實現新舊設備協同，為傳統食品加工行業邁向智能化升級提供了切實可行的技術路徑。
