以下測評文章轉載自《Mehatronika》

電子圈知名的電子工具品牌Miniware 現在推出了一款口袋大小但功能齊全的焊臺，可以與 115、210、245烙鐵手柄配合使用，并集成了您在更大的桌面設備上才能找到的所有功能。

1、TS1M多功能迷你焊臺概述

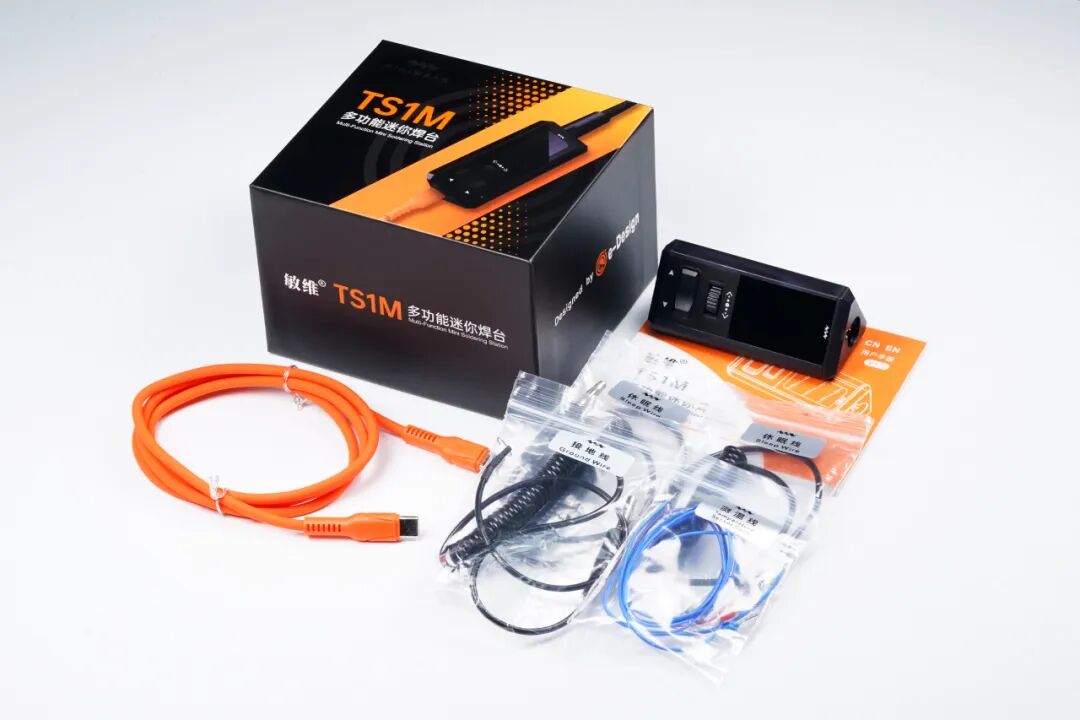

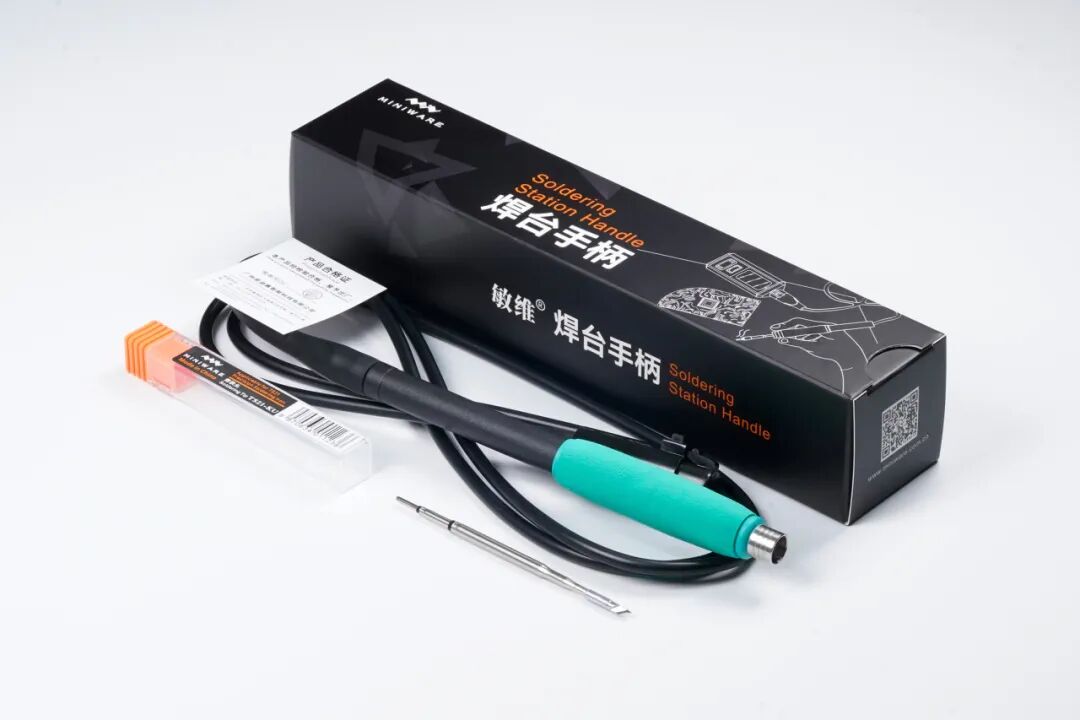

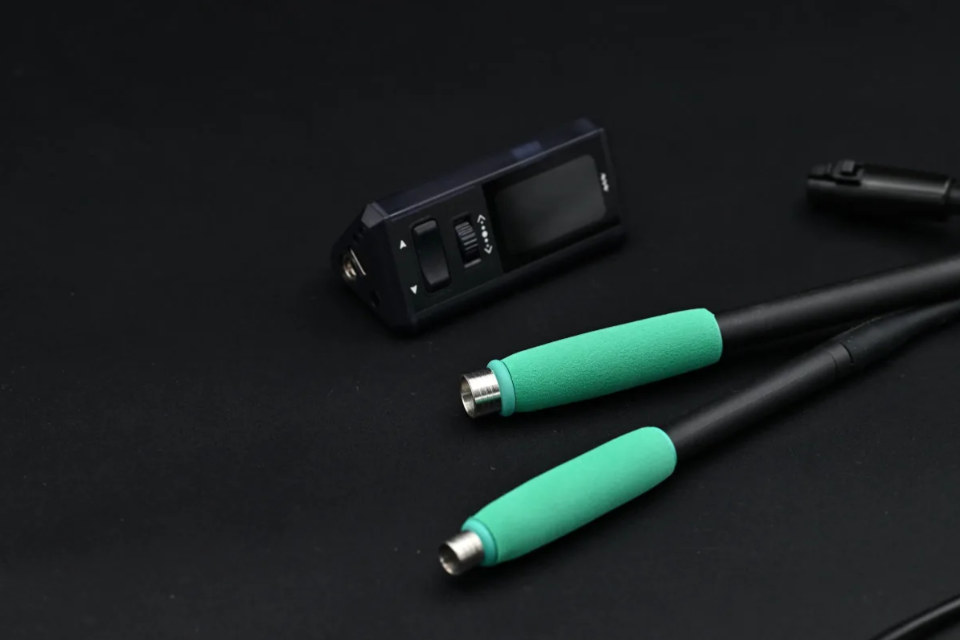

除了TS1M主機本身，我們還獲得了一套配件：兩個手柄（一個兼容245烙鐵頭，另一個兼容210烙鐵頭）、一條橙色電源線、一個K型熱電偶、兩條休眠線、一條地線和幾支烙鐵頭。

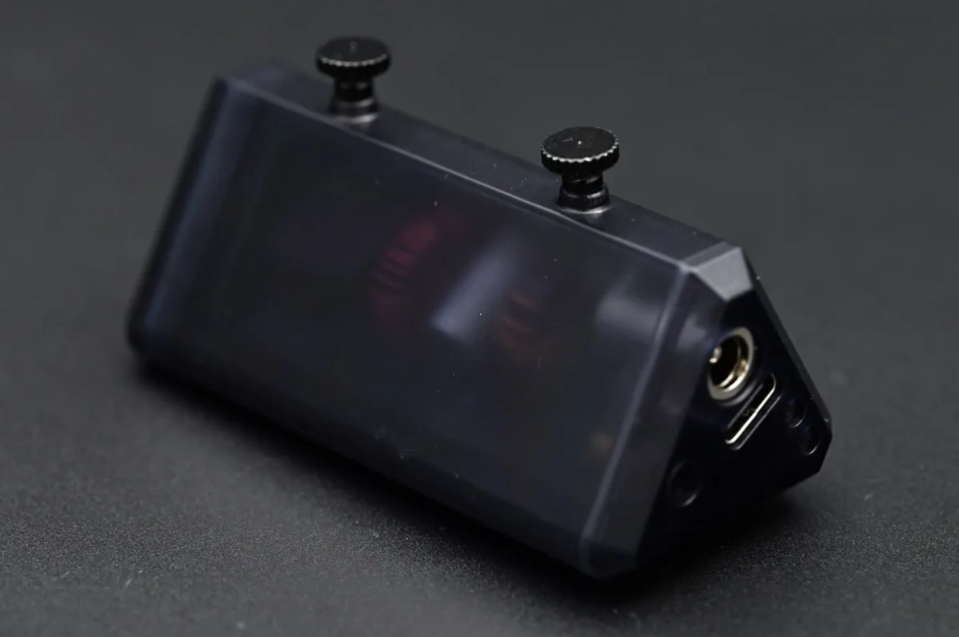

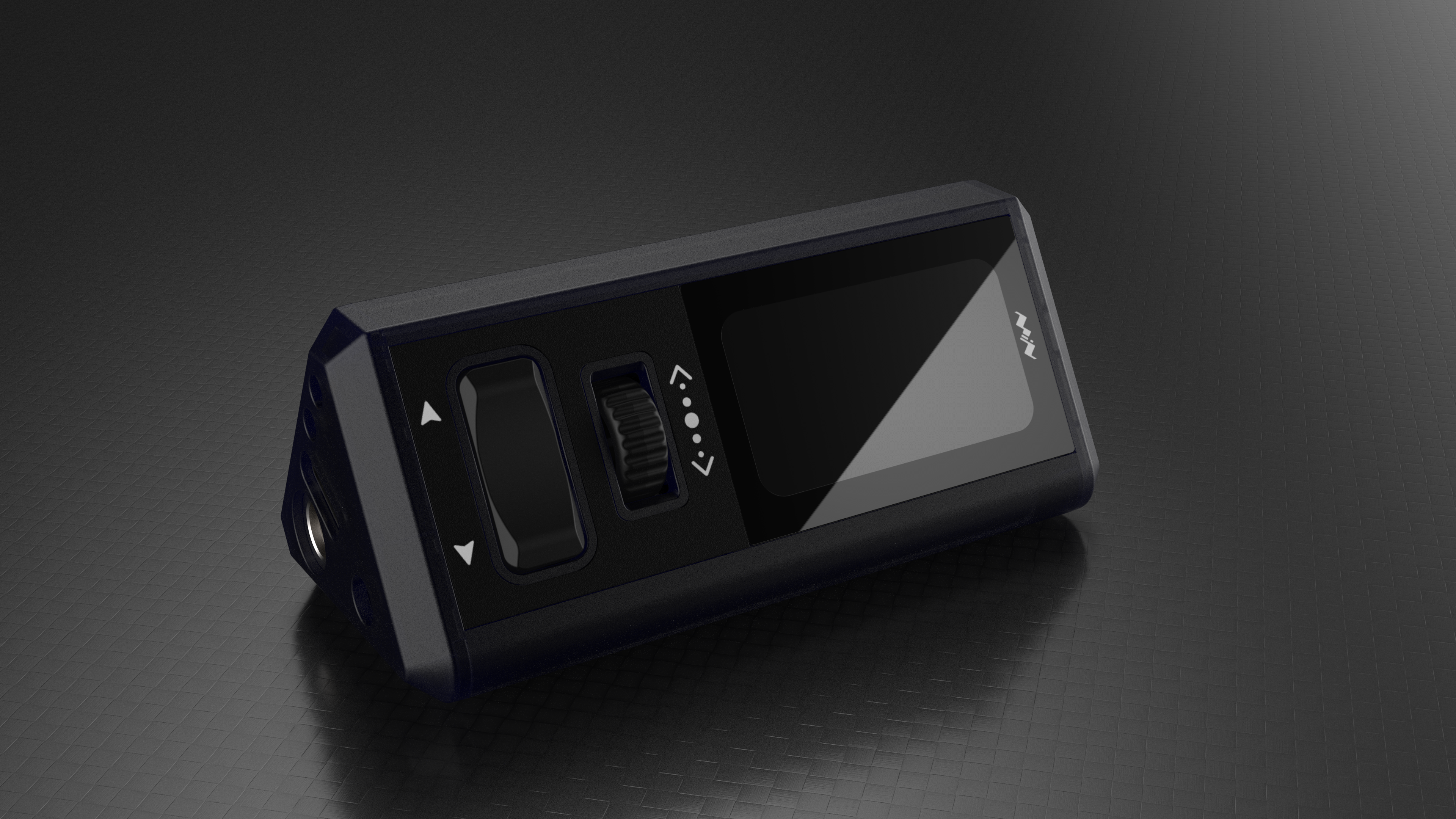

TS1M主機本身小巧輕便，而且是三角形的，透過略微透明的外殼，可以發現TS1M內部多塊PCB板的巧妙布局。獨特的機身形狀也提升了整體的人體工學設計。

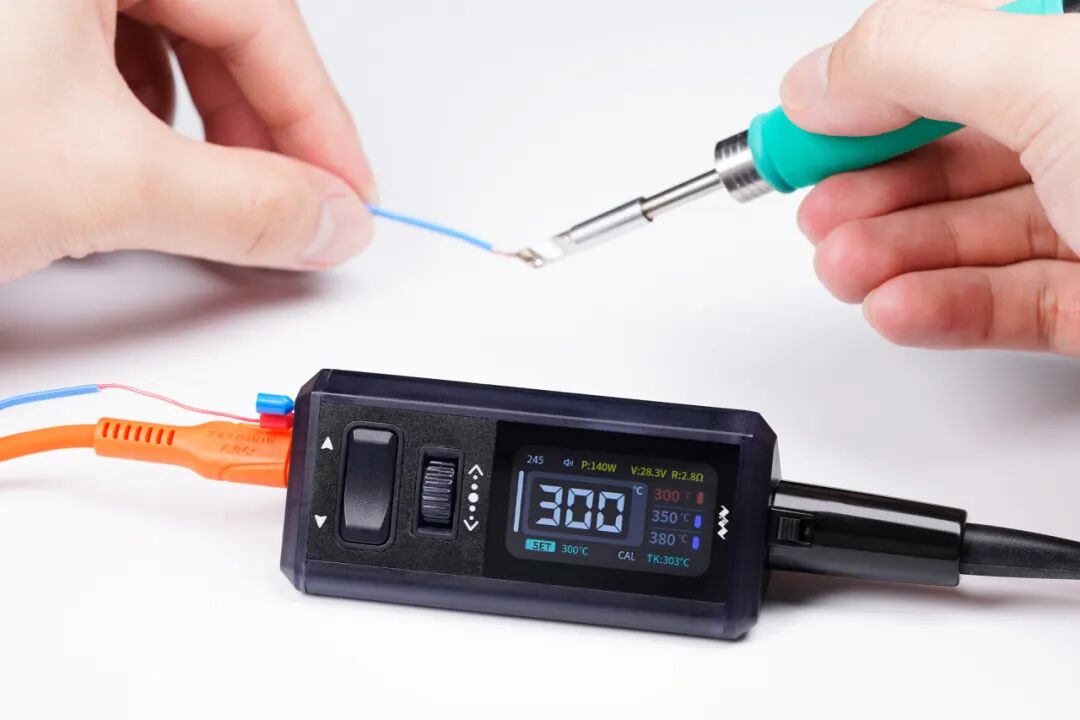

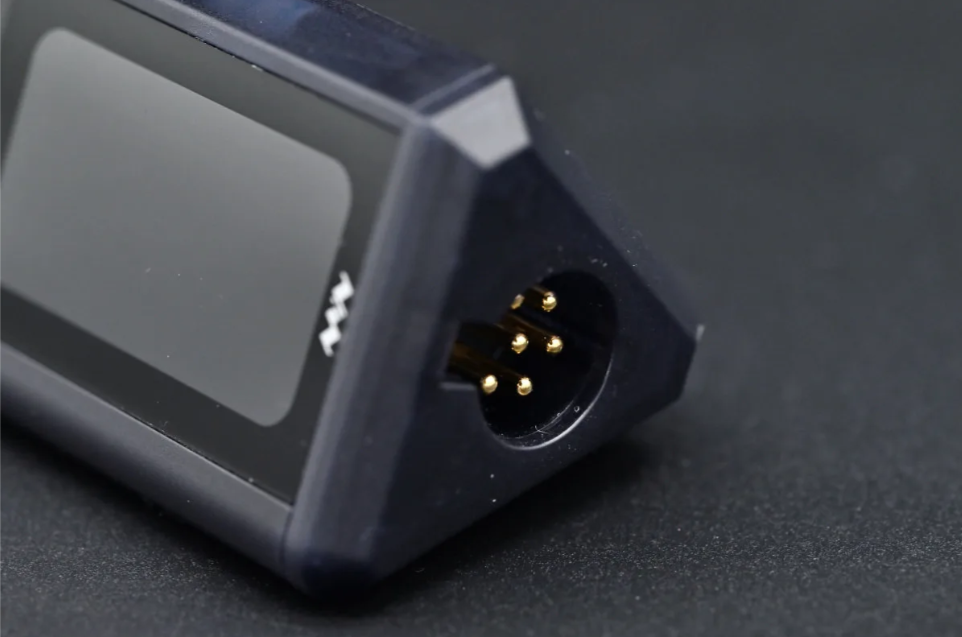

TS1M 的用戶界面相當簡潔：前面板配備一塊 1.47 英寸的小屏幕、一對上下調節按鈕和一個可點擊的滾輪。所有接口都位于TS1M主機的側面，左側是USB-C 接口、直流電源接口、熱電偶接口和睡眠線接口，右側是用于連接烙鐵手柄的6 針航空接口。

TS1M 的額定功率為 200W，但實際使用中很少需要達到如此高的功率。如前所述，設備可通過USB?C接口或DC電源接口供電。

210烙鐵頭專為精密焊接而設計，245烙鐵頭則專為一般焊接工作而設計，因此尺寸更大，功率也更高。

2、UI 和 UX：TS1M 實際操作體驗

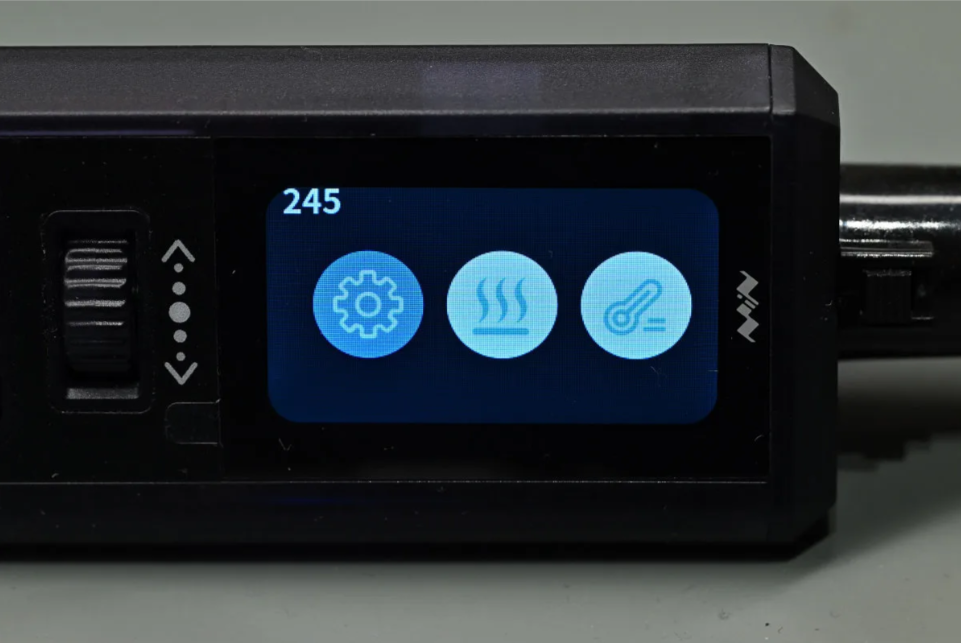

TS1M 的用戶界面沿用了 Miniware 其他焊接工具類似的設計理念。它采用菜單驅動的方式，主菜單（手冊中稱為待機界面）是每次啟動后首先看到的界面。該界面會立即顯示三個選項：設置菜單、主加熱界面和溫度測量界面。

在開始使用前，需要先將烙鐵手柄連接到TS1M主機上。TS1M會自動檢測所連接的手柄是否兼容，并大致識別其型號——注意是“大致”，因?yàn)樗軌驕?zhǔn)確識別245手柄，但在連接210或115手柄時，仍需用戶手動選擇型號。

正確識別烙鐵頭至關重要，因?yàn)門S1M為不同類型的烙鐵頭設置了相應的功率等級。例如，若將115烙鐵頭的功率設為200W，烙鐵頭可能在幾分鐘內就會損壞，因此系統默認的功率設置更為合理。之前我們提到過，這些功率等級是可以自定義的，用戶可以在前文介紹過的設置菜單中進行調整。

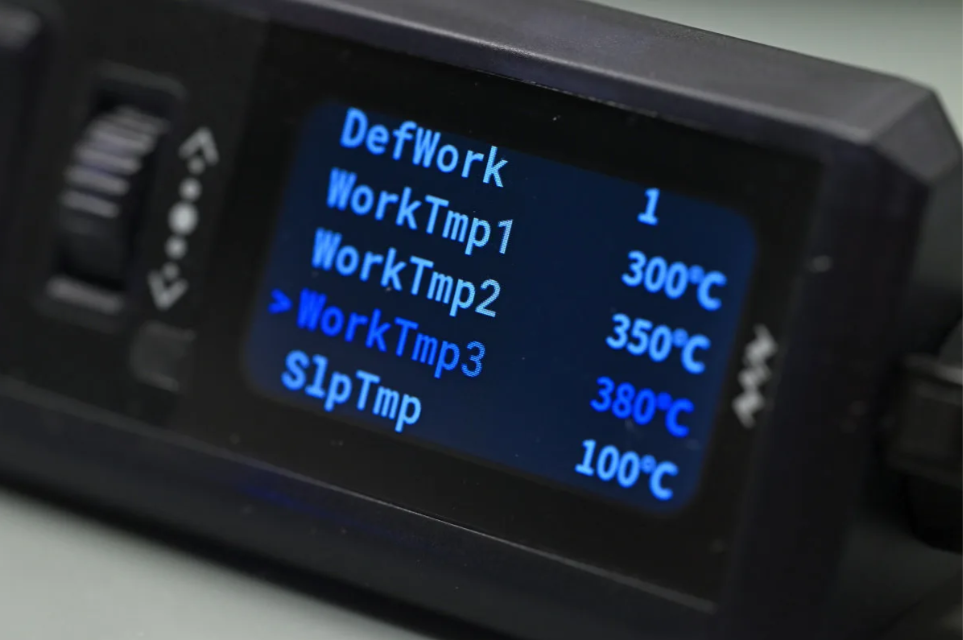

但TS1M的自定義功能遠不止于此。設備內置三個可自由編輯的預設溫度檔位，并支持一鍵瞬時升溫。此外，睡眠相關參數（如睡眠溫度、進入睡眠和待機的時間）、溫度校準、低電壓保護以及烙鐵頭信息讀取等功能，也均集成在同一設置菜單中。菜單還提供了豐富的用戶界面選項，包括屏幕亮度、自動旋轉（沒錯，這款小巧的設備內置了加速度傳感器）、提示音音量及系統語言等。只要花些時間進行設置，你就能將TS1M精細調整至完全符合個人使用習慣的狀態。

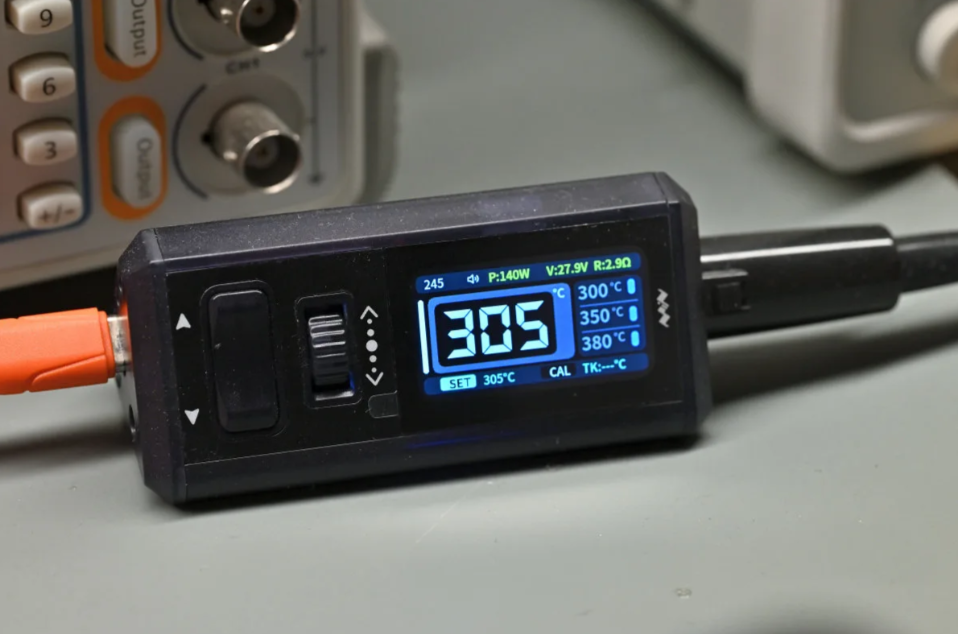

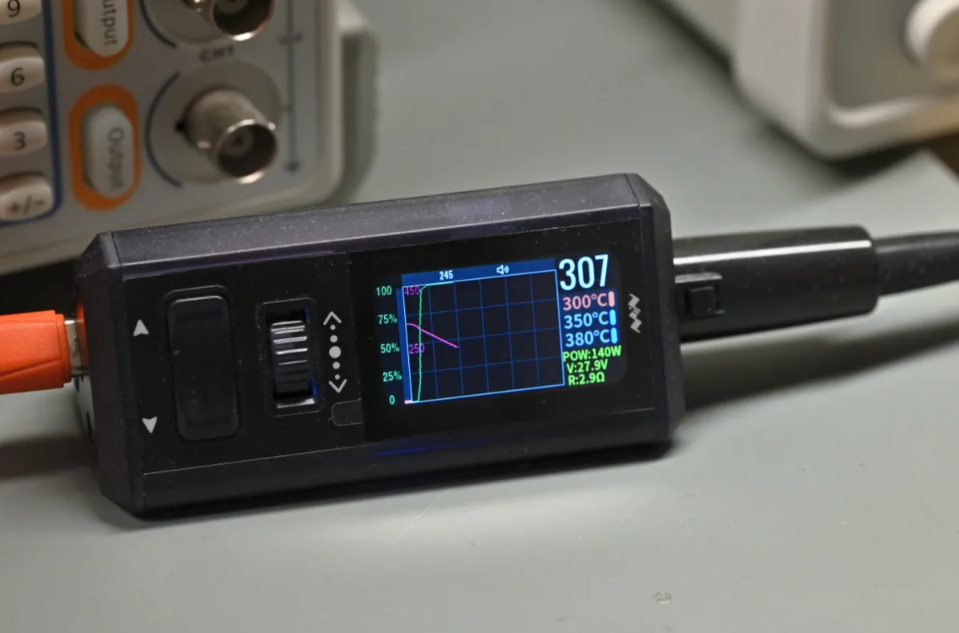

TS1M配備的大尺寸彩色顯示屏布局舒適、信息清晰直觀。此外，設備還提供一種可選的“數字”模式，開啟后屏幕大部分區域?qū)⒊尸F(xiàn)一個醒目的大型溫度顯示界面。我們尤其青睞這一模式，因?yàn)樗艹掷m(xù)、完整地展示所有關鍵信息。

TS1M焊臺配備了測溫功能，那么這一功能在實際使用中究竟能發揮什么作用呢？這需要我們稍作解釋。

如今，幾乎所有的電烙鐵及傳統焊臺手柄都內置了溫度傳感電路（多為熱電偶式）。但如果在焊接過程中，你需要實時校驗烙鐵的溫度是否準確呢？比如，當你焊接的區域附近有特別敏感的元件，或者正在處理易受熱影響的器件時，就需要對溫度讀數有更充分的把握。

這時候，熱電偶就派上用場了。這類低成本、耐用的設備非常適合測量焊接時常見的溫度范圍。TS1M套裝中附帶一個K型熱電偶，可將其直接插入機身，用戶界面下方隨即會顯示測量溫度的實時讀數。

3、TS1M焊臺的焊接性能

由于 Miniware 隨 TS1M 附贈了 245 和 210 兩種手柄，我們將對兩者均進行測試。

TS1M 的溫度設置范圍較寬，可在 100°C 至 450°C 之間調節。雖然實際使用中很少需要用到如此極端的溫度，但這樣的范圍使其能夠兼容一些特殊焊料，這一點頗為實用。

首先測試 245 手柄。我們未調整任何預設的功率限制，因?yàn)閷?duì)于通用型烙鐵頭而言，140W 的功率應當已足夠使用。

TS1M的焊接能力究竟有多強？

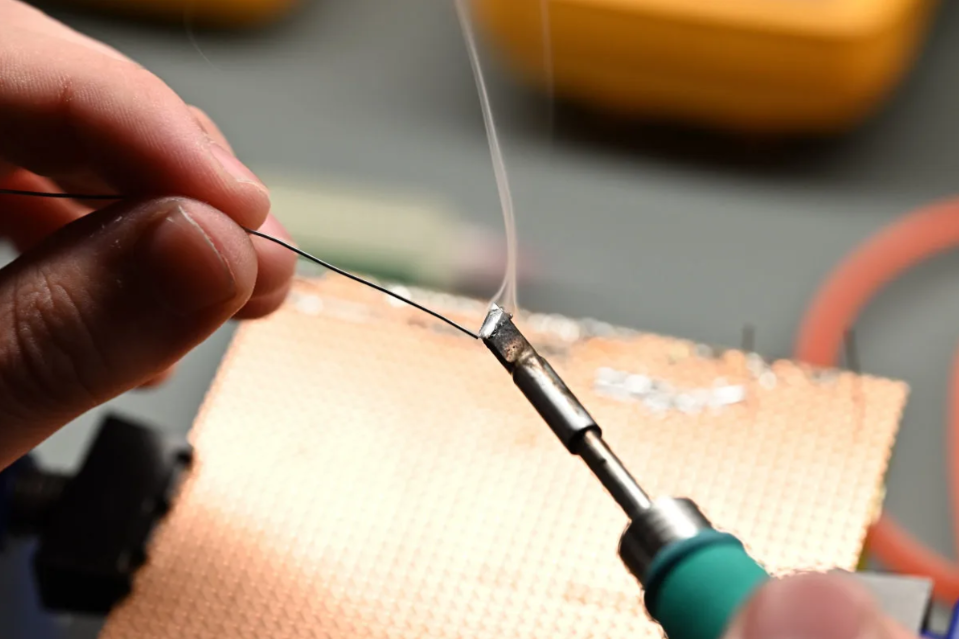

我們?cè)谝粔K備用的THT原型板上進行了測試，結果發現它的性能甚至有些“過?！薄?strong>加熱不到三秒即可完成，焊錫瞬間熔化，走線速度極快（有時快得令人意外，烙鐵頭接觸之處幾乎在一秒內就全部熔融）。

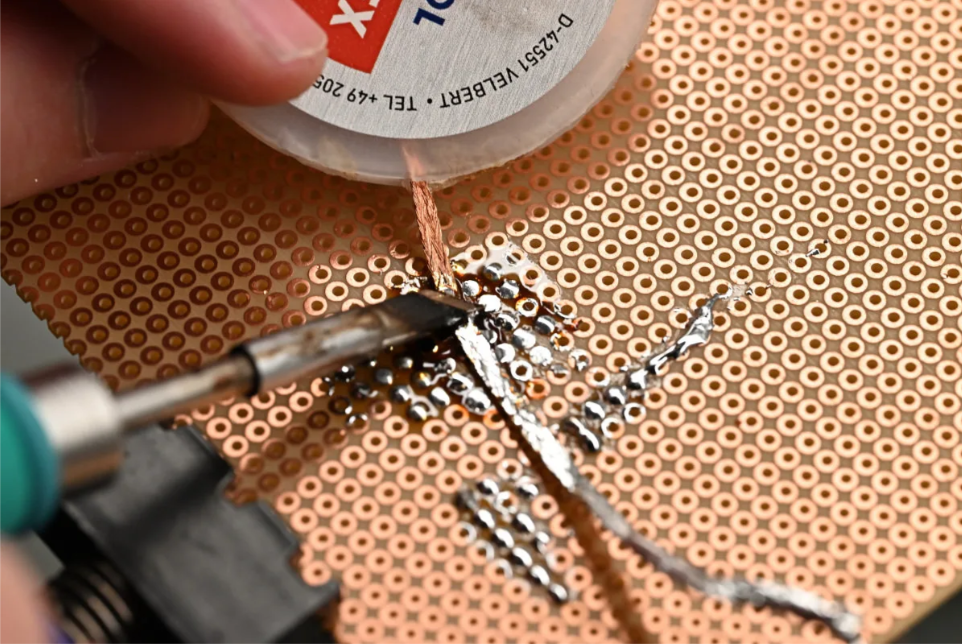

最令人印象深刻的是：當我們“玩興大發”，用焊錫覆蓋了十五個焊盤、堆起一大團焊料之后，竟然還能成功用吸錫線將其完全清理干凈。雖然殘留的助焊劑讓板面看起來不夠美觀，但從那張吸滿焊錫的銅線照片（見下圖）中，你就能直觀感受到TS1M在此過程中展現的強大效能。

而且，這一切都是在僅300℃的“低溫”設置下完成的。

不過有一點需要注意。由于245的刀頭較寬，較難實現完全精確的對位，因此我們不建議將其用于SMT元件的切割作業。在精細操作場景中，210烙鐵頭是更合適的選擇。

選擇烙鐵頭的關鍵在于根據具體任務匹配合適的工具，而TS1M能夠兼容多種不同型號的手柄，這進一步增強了它的實用性。

我們使用210手柄完成了多項工作：焊接排針、拆焊2012封裝SMT微型二極管（其較長的刀頭讓操作十分輕松）、焊接二極管，甚至修復了焊盤損壞的USB?C接口——所有這些操作均通過同一把刀頭完成。

結論：一款面向大眾的焊接臺

正如標題所說，TS1M 是一款真正的焊臺工作站，其功能遠超其小巧的體積所能展現的——完全可以與全尺寸的桌面式焊臺相媲美。

TS1M 體積小巧，占用桌面空間極少，卻能滿足專業DIY愛好者對焊臺的所有需求，這一點很容易讓人愛不釋手，是一款面向大眾的焊臺。
