在紡織行業快速發展的背景下，生產車間中大量使用的設備背后，存在一個令企業運維人員普遍困擾的問題——變頻器諧波污染。隨著紡織機械自動化水平不斷提高，變頻器作為調速節能的關鍵設備得到廣泛應用，但其產生的大量諧波經由低壓電容柜被意外放大，引發母排發熱、變電所溫度迅速上升等現象，不僅對電力系統的安全穩定運行構成威脅，也成為影響企業降本增效的瓶頸之一。針對這一行業共性問題，基于在電力監測與電能質量治理領域的技術積累，提出了相應解決方案，為紡織企業應對變電所高溫問題提供了思路。

一、紡織行業變電所高溫問題的成因：諧波放大引發的連鎖反應

在紡織生產過程中，紡紗機、織布機、印染設備等核心設備通常依賴變頻器實現準確調速。變頻器在將工頻交流電轉換為可調頻交流電時，會產生大量非線性諧波電流，以5次、7次、11次等特征諧波為主。這些諧波電流注入電網后，本身就會對電力設備正常運行造成干擾。而紡織企業為提升功率因數、降低用電損耗所配置的低壓電容柜，卻在無形中成為諧波的“放大器”。

電容柜中的補償電容與電網電感形成諧振回路，當變頻器產生的諧波頻率接近該回路的諧振頻率時，可能引發串聯或并聯諧振，導致諧波電流被急劇放大。這種諧波放大效應直接作用于變電所母排：過大的諧波電流使母排電阻損耗顯著增加，產生大量焦耳熱，表現為母排持續發熱。一些企業甚至出現母排絕緣層老化、接頭過熱氧化等問題。同時，諧波還會造成變壓器、配電柜等設備的鐵損和銅損增加，使其運行溫度整體上升，導致整個變電所處于高溫狀態——夏季時室內溫度常常超過40℃。這不僅加速了電力設備老化，縮短其使用壽命，還可能引發跳閘、設備故障等安全隱患，嚴重時甚至導致生產中斷。

某紡織企業就曾面臨此類問題：車間引入20臺高速紡紗機變頻器后，變電所母排溫度從32℃上升至45℃，電容柜中的補償電容頻繁燒毀，每月因設備故障導致的生產損失超過10萬元。傳統的應對方式，如增加散熱風扇或擴大變電所面積，僅能暫時緩解表面問題，無法從根本上解決諧波放大所帶來的核心矛盾。因此，紡織企業亟需一套能夠針對電能質量問題進行治理的系統性方案。

二、諧波治理 “組合拳”：從根源破解行業痛點

1.產品分類 程瑜 187 0211 2087

①諧波監測類：

電能質量在線檢測儀

諧波表計

②諧波治理類

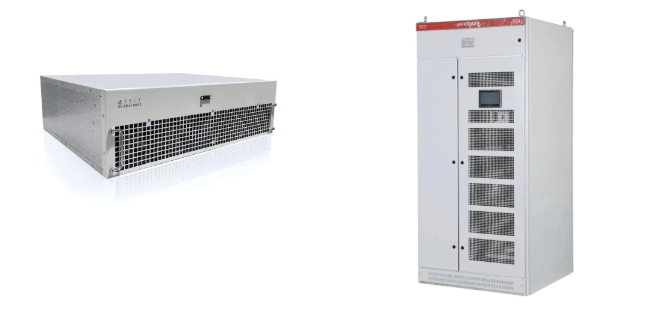

有源電力濾波器

中線安防保護器

諧波保護器

③有源無功補償類

靜止無功發生器

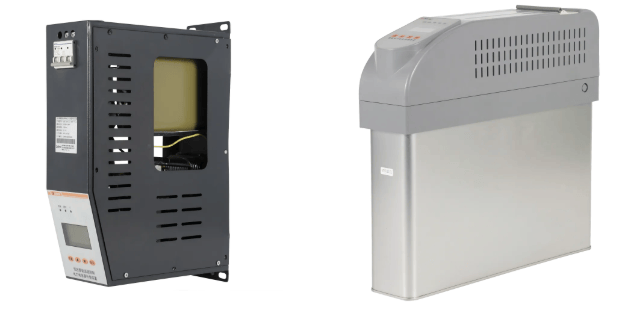

④傳統無功補償類

智能電容

電容器/電抗器

⑤混合補償類

混合動態濾波補償裝置

混合動態消諧補償裝置

智慧型動態無功補償裝置

2.電能質量產品架構

3.平臺功能

①功能展示-可視化管理

②效果對比-治理分析

③狀態展示-設備運行

④設備展示-運行狀態

三、結語：以技術支持助力紡織行業綠色低碳發展

紡織行業作為國民經濟的重要支柱產業，在持續提升產能與效率的同時，也面臨能源消耗和設備維護方面的雙重壓力。變頻器諧波放大導致的變電所高溫現象，既是行業共同面臨的技術難點，也在一定程度上阻礙了企業綠色低碳轉型的進程。通過“監測+治理”相結合的系統方法，從問題根源入手，不僅有助于紡織企業應對高溫問題，也通過降低能耗與保障電力合規，為企業提升運行效率提供了支持
