一、改造背景

某大型乘用車零部件制造商的發動機缸體加工流水線已運行 8 年，隨著新型加工設備和檢測系統的引入，原分散式繼電器控制模式弊端凸顯。負責氣缸驅動的 SMC VQ1000-DN 電磁閥采用傳統硬接線連接，接線復雜、故障率高，且無法實時監控狀態。新引入的西門子 S7-1200 系列 PLC 采用 ProfiNet 協議，與僅支持 DeviceNet 協議的 SMC VQ1000-DN 電磁閥存在協議兼容問題，新老設備無法協同，制約生產效率。經調研，企業選用塔訊TX 131-RE-DNM/PNS工業級協議轉換網關，解決協議互通難題，推進流水線智能化升級。

二、改造目標

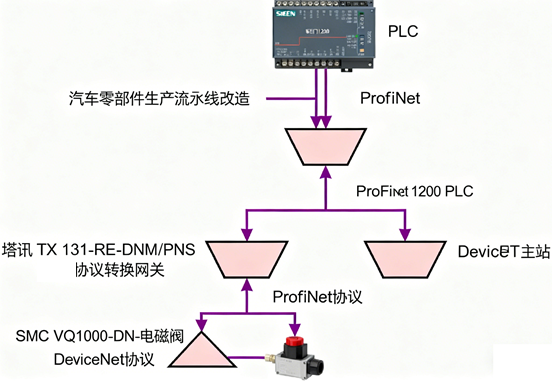

1.實現西門子 S7-1200 PLC 與 SMC VQ1000-DN 電磁閥無縫通訊，完成 ProfiNet 與 DeviceNet 雙向?qū)崟r(shí)轉換。

2.網關穩定擔當 DeviceNet 主站管理所有電磁閥，同時作為 ProfiNet 從站，接收指令并反饋狀態數據。

3.實時采集上傳電磁閥工作狀態與故障信息，縮短停機維護時間。

4.通訊延遲控制在 10ms 內，故障率下降 80% 以上，滿足 24 小時連續運行需求。

三、核心設備清單

1.協議轉換網關：塔訊TX 131-RE-DNM/PNS協議轉換網關，支持 DeviceNet 主站與 ProfiNet IO 從站雙向轉換，集成 2 個以太網口和 1 個 DeviceNet 接口，工作溫度 -40℃~85℃。

2.PLC：西門子 S7-1214C DC/DC/DC（型號 6ES7214-1AG40-0XB0），作為 ProfiNet 主站負責指令下發與數據運算。

3.電磁閥：SMC VQ1000-DN 系列，共 32 臺，支持 DeviceNet 協議，控制氣缸完成工件夾緊、輸送等工序。

4.輔助設備：西門子 TP700 精智面板、Phoenix 24V 直流開關電源、120Ω DeviceNet 總線終端電阻。

四、改造實施過程

（一）硬件安裝與接線

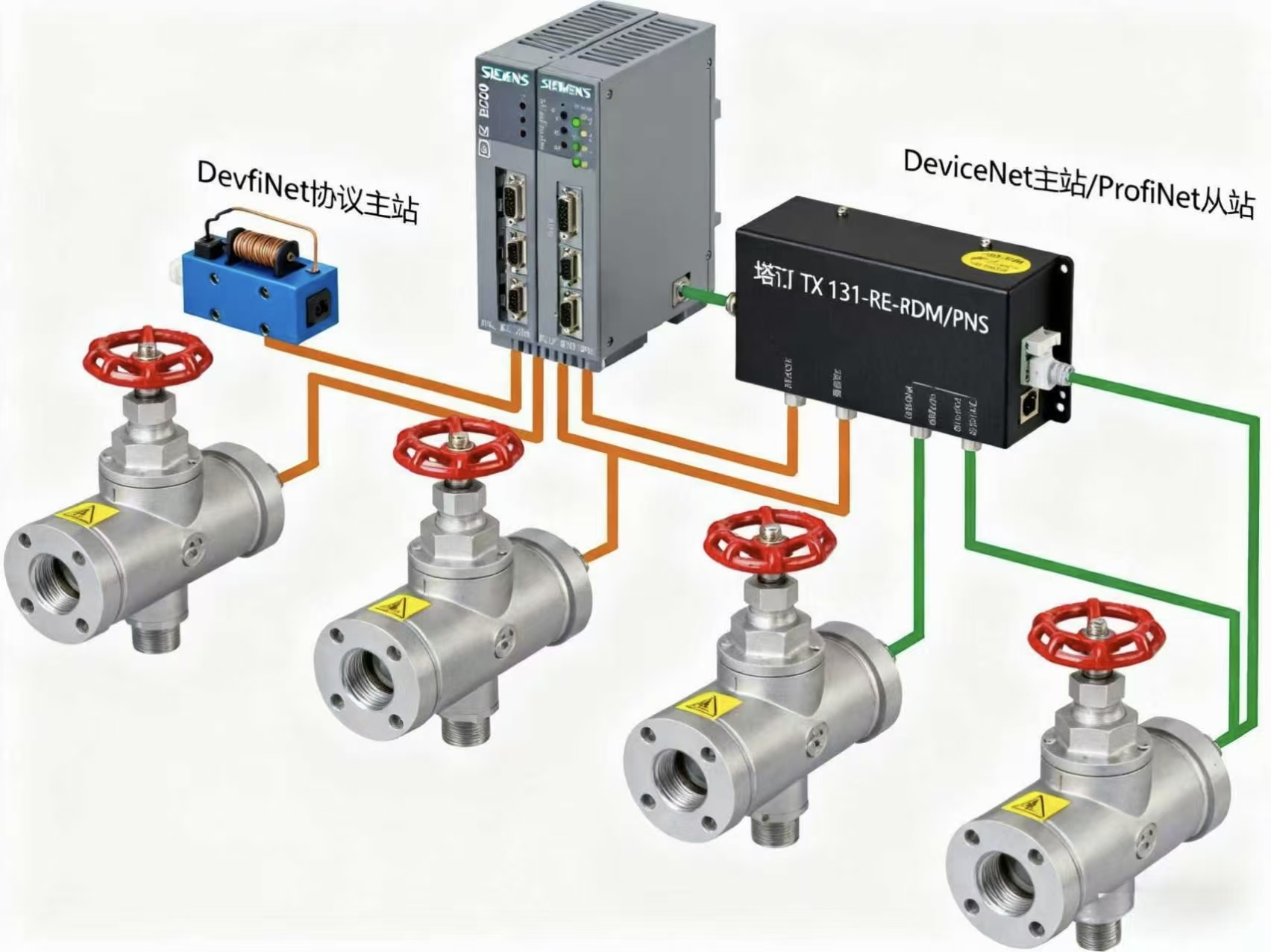

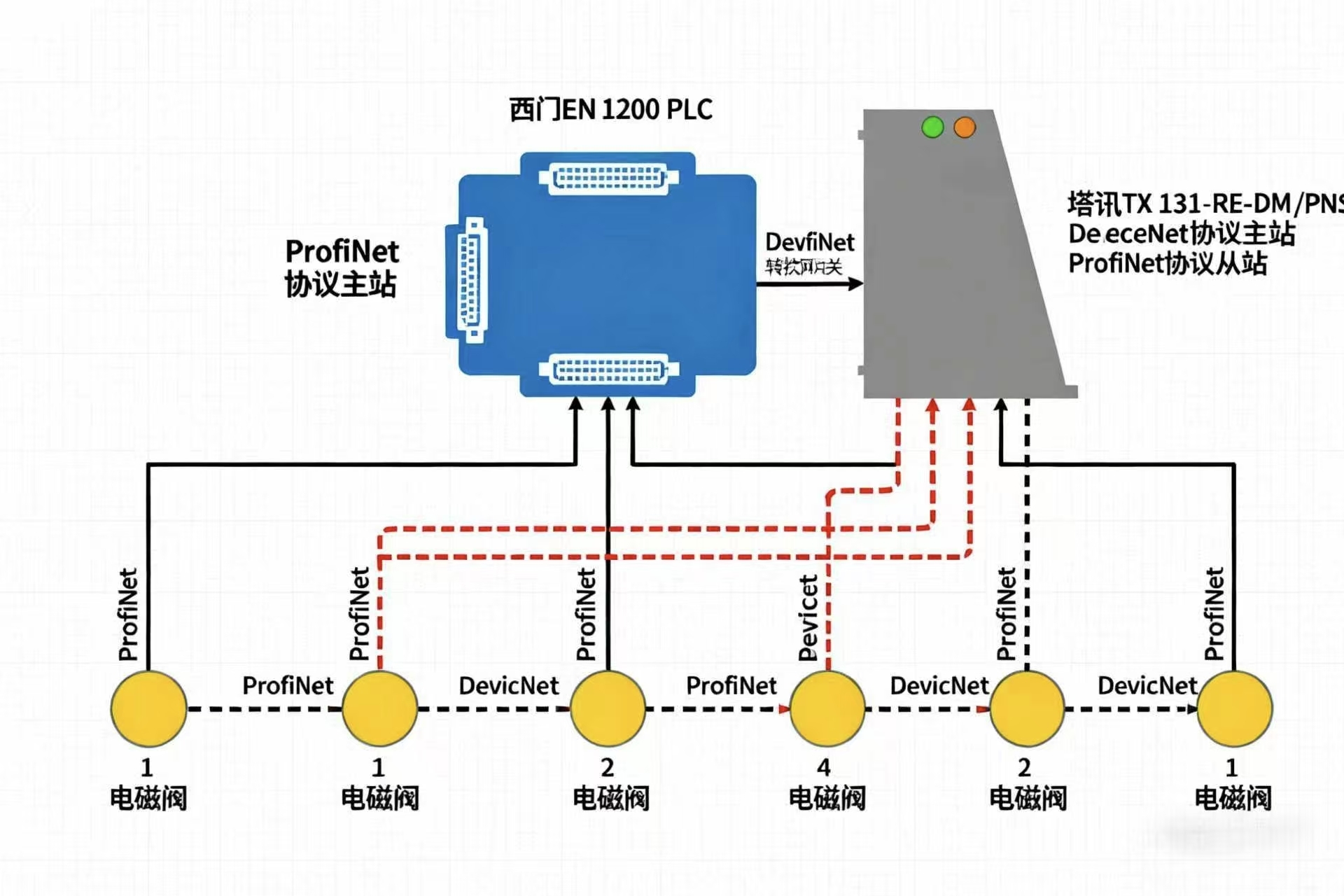

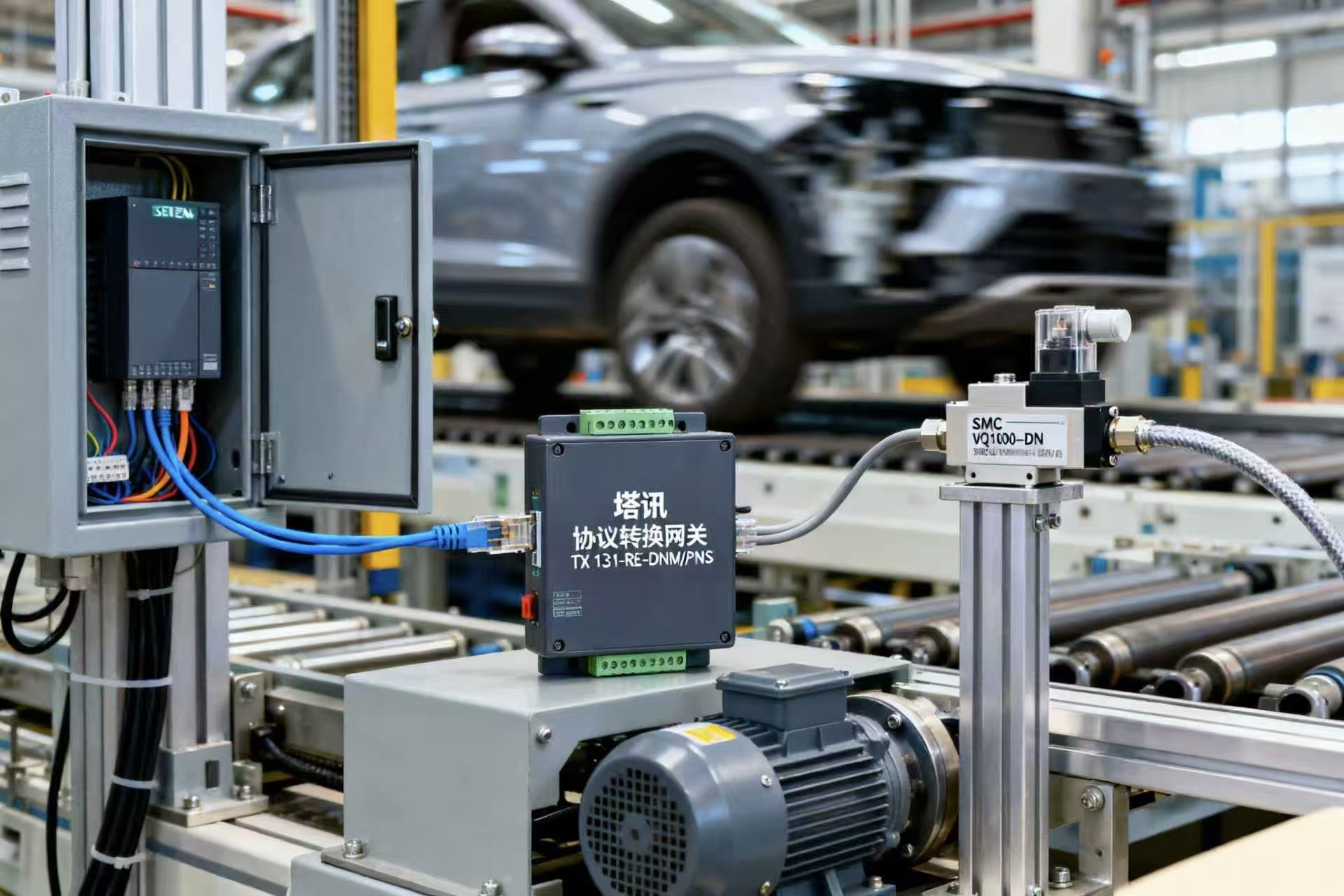

將塔訊TX 131-RE-DNM/PNS工業智能網關固定在控制柜 DIN 導軌上，與其他設備間距≥5cm。ProfiNet 側用RJ45網線連接網關與西門子 S7-1214C PLC 的X1端口，確保IP地址同網段。DeviceNet 側用屏蔽雙絞電纜連接網關與32臺電磁閥，形成總線拓?fù)洌瑑啥税惭b 120Ω 終端電阻，按“紅正黑負”接電源線。通過 Phoenix 開關電源供電，電源線與通訊線分開布線，避免干擾。

（二）網關參數配置

用塔訊 TX-Config Tool 配置網關：網線連接電腦與網關，讀取默認參數；設置 ProfiNet 設備名稱為 “TX 131-PNS-001”，IP 地址 192.168.0.10，啟用 IO 從站模式；將網關設為DeviceNet主站，波特率 500kbps，為電磁閥分配1-32號節點地址，映射控制與反饋信號的 I/O 數據區；將DeviceNet數據映射到ProfiNet的 PDO中，保存參數并重啟網關。

（三）PLC 程序開發

在 TIA Portal V16 中新建項目，添加 S7 - 1214C PLC，搜索并添加網關至ProfiNet設備列表。定義變量，如DB1.DBX0.0對應1號電磁閥控制指令，DB1.DBX16.0對應狀態反饋。編寫控制程序，驅動電磁閥動作并觸發故障報警，在TP700面板設計監控畫面，實現狀態顯示與手動控制。

（四）系統聯調與優化

先分段測試ProfiNet和DeviceNet通訊，排查連接與地址沖突問題。整體聯調時，針對電磁閥響應延遲，將網關通訊刷新周期優化為 5ms。連續 72 小時穩定性測試顯示，網關運行溫度正常，無通訊中斷、數據丟失情況，滿足生產要求。

五、改造應用效果

1.通訊穩定性大幅提升：協議轉換延遲穩定在3-5ms，電磁閥故障率從8%降至0.5%以下，解決了硬接線的接觸不良問題。

2.生產效率提高：流水線節拍從30秒/件縮短至28 秒/件，產能提升6.7%，故障排查時間從40分鐘縮至5分鐘。

3.維護成本降低：控制柜體積縮小30%，每年節省維護成本8萬元，網關模塊化設計便于后續設備擴容。

4.智能化升級：實現電磁閥全生命周期監控，為MES系統提供數據支撐，助力流水線數字化轉型。

六、案例總結

本次改造通過塔訊TX 131-RE-DNM/PNS協議轉換網關，成功解決了西門子S7-1200 PLC與SMC VQ1000-DN 電磁閥的協議互通難題。該網關性能穩定、配置便捷，完美適配工業現場需求，不僅解決了企業的緊急問題，還預留了升級空間，為同類工業協議轉換項目提供了可靠的實踐參考。
