隨著風電、光伏等分布式新能源大規模接入電網，電力系統的運行方式正經歷深刻變革。在這一過程中，孤島效應與功率逆流逐漸成為影響配網安全與穩定運行的兩大核心挑戰。本文將從技術規定、風險機理與防護策略的角度，系統解讀新能源并網中如何實現安全隔離與功率平衡。

一、政策背景與安全紅線
我國《光伏發電站接入電力系統的技術規定》（GB/T 19964-2012）明確要求：光伏發電站應配置獨立的防孤島保護裝置，且動作時間不大于2秒。該保護還需與電網側線路保護協同配合，確保在電網異常時能快速切斷并網點，避免形成“孤島供電”。

與此同時，《光伏發電系統設計規范》（GB/T 50865-2013）對“逆功率”問題也作出嚴格規定：當光伏系統設計為不可逆并網方式時，必須配置逆向功率保護設備。一旦檢測到逆向電流超過額定輸出的5%，系統應在2秒內自動降出力或停止向電網送電。

這些條文并非空泛要求，而是針對分布式能源接入后可能引發的實際風險——孤島運行威脅人員設備安全，逆功率則可能導致配網電壓越限、線路過載，甚至引發調度考核與經濟處罰。

二、何為“孤島”與“逆流”？

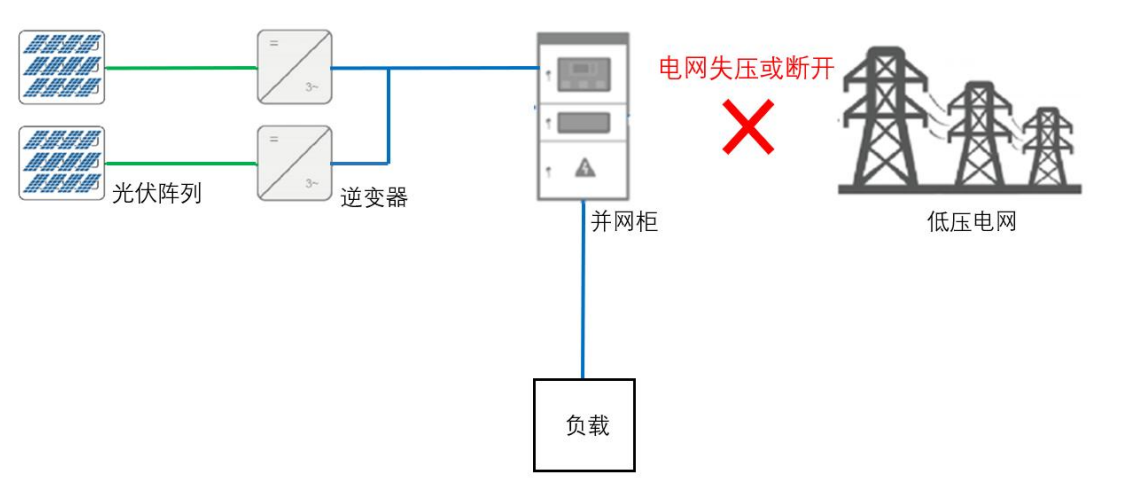

孤島效應，指當電網因故障或檢修停電時，分布式發電系統未能及時脫離，繼續向本地負載供電，形成“電力孤島”。這不僅會對電網維修人員造成觸電風險，也可能因電壓、頻率失控而損壞并網設備。

功率逆流，則常見于光伏發電量遠超本地負荷時，多余電力反向饋入上級電網。在配電線路容量有限的情況下，逆流極易引起電壓升高、保護誤動，甚至導致區域電網脫網。

三、防護機制如何實現？
現代防孤島裝置通常具備多重合閘與跳閘邏輯，以實現“故障快速隔離、恢復智能重合”。其核心功能包括：

1. 快速孤島檢測與切除
通過監測電壓、頻率、相位等參數的變化率，裝置能在電網失壓后極短時間（如0.2秒）內判斷孤島狀態，并執行跳閘。這遠快于國標要求的2秒，為現場人員與設備提供更高等級的保護。

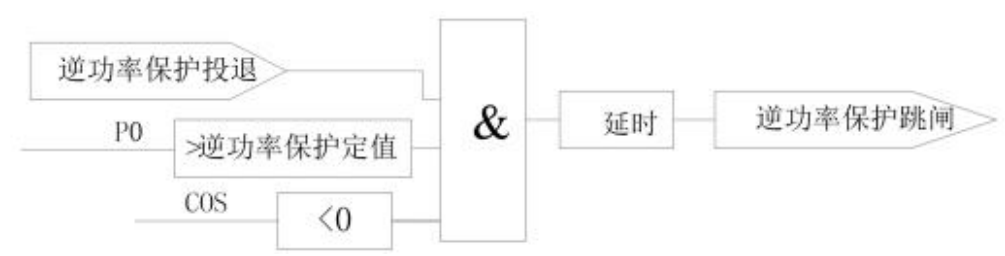

2. 逆功率保護
實時監測并網點功率方向，當出現反向功率且超過設定閾值時，經可調延時發出跳閘指令，避免逆流對電網造成沖擊。

3. 頻率突變保護
當系統頻率變化率（df/dt）超過定值，裝置可觸發頻率突變跳閘，防范因頻率急劇波動導致的設備損壞或系統失穩。

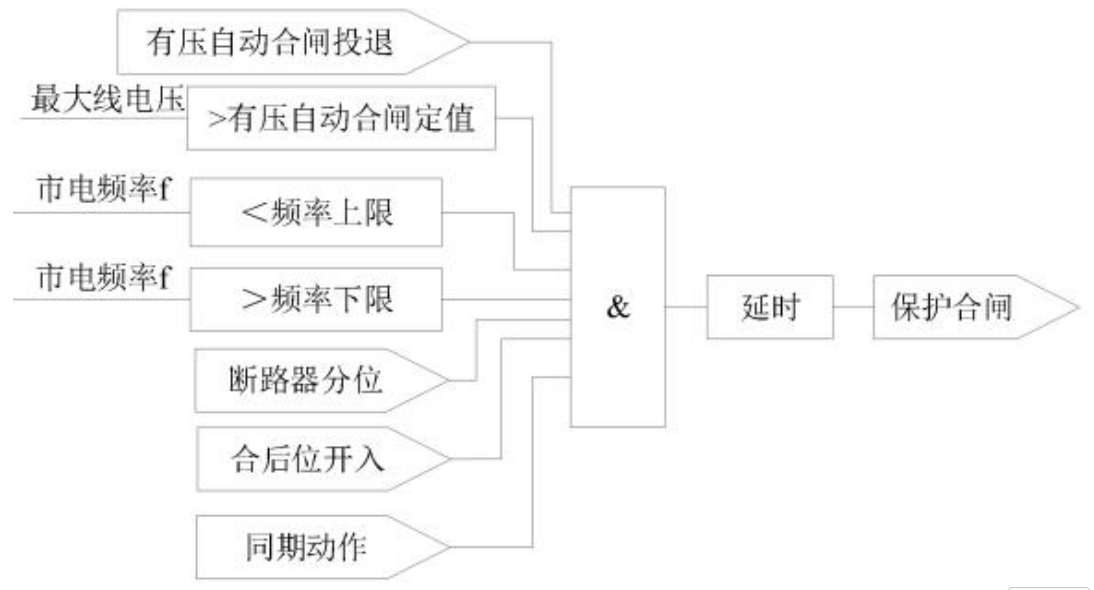

4. 有壓自動合閘與檢同期
在電網電壓恢復正常后，裝置自動檢測待并側與電網側的電壓幅值、頻率、相角差，滿足同期條件時才發出合閘命令，實現平滑再并網。

四、典型應用與實效驗證
在寧夏某10MW光伏電站，曾因孤島保護動作延遲導致電網考核罰款。后在并網點全覆蓋安裝防孤島保護裝置，實現“零孤島”運行，未再出現相關處罰。

廣東某燃?xì)鉄犭婍?xiàng)目則在并網初期遭遇逆流沖擊，引起局部電網脫網。通過加裝具備“逆功率保護+檢同期合閘”功能的裝置，系統并網穩定性顯著提升，逆流問題得到根本控制。

這些案例表明，合規、可靠的防孤島與逆功率保護不僅是滿足電網準入的“敲門磚”，更是保障項目長期安全運行、避免經濟損失的關鍵技術措施。

五、技術發展趨勢
隨著新型電力系統建設的推進，防孤島保護正從“單一跳閘”向“智能協同”演進。例如，安科瑞AM5SE-IS這類裝置已集成雙核防護引擎——既針對孤島效應保障人身設備安全，也通過逆功率保護滿足電網合規要求，同時支持自動同期合閘，提升系統自恢復能力。

未來，隨著儲能、微網、多能互補等形態的普及，防孤島技術將進一步與能量管理、調度控制深度融合，實現更靈活、更可靠的并網安全防護。

六、結語
新能源的并網不是簡單的“接上就用”，其背后涉及一系列嚴格的技術規范與保護邏輯。孤島與逆流問題看似專業，實則直接影響電網安全與項目收益。通過配置可靠、快速的保護裝置，并網系統才能在復雜運行環境中保持穩定，真正成為新型電力系統中的“友好電源”。
