光伏并網防逆流必要性 程瑜 187 0211 2087

在光伏系統中，當發電量超過本地負載的消納能力時，多余的電力會嘗試逆向流入電網，這種現象被稱為“逆流”。由于電網通常設計為從電源向負載單向供電，逆流可能對電網設備造成損害。防逆流保護裝置能夠?qū)崟r監測電流流向，并在檢測到逆流時迅速切斷連接，從而有效保護設備和系統的安全。

0

2

光伏并網防孤島必要性

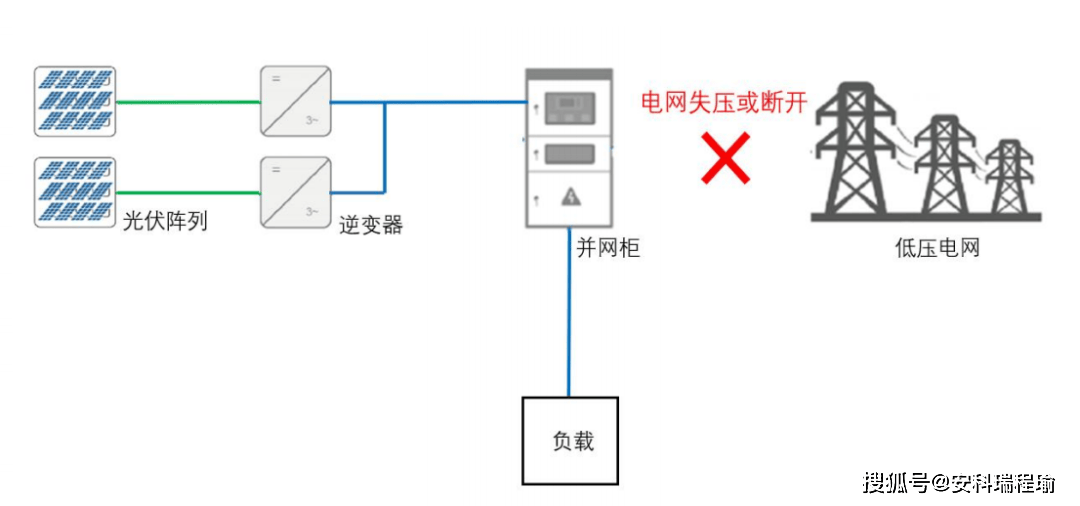

AM3-I 防孤島保護裝置主要適用于 35kV、10KV 及低壓 380V 光伏發電、燃?xì)獍l(fā)電等新能源并網供電系統。當發生孤島現象時，可以快速切除并網點，使本站與電網側快速脫離，保證整個電站和相關維護人員的生命安全。

0

3

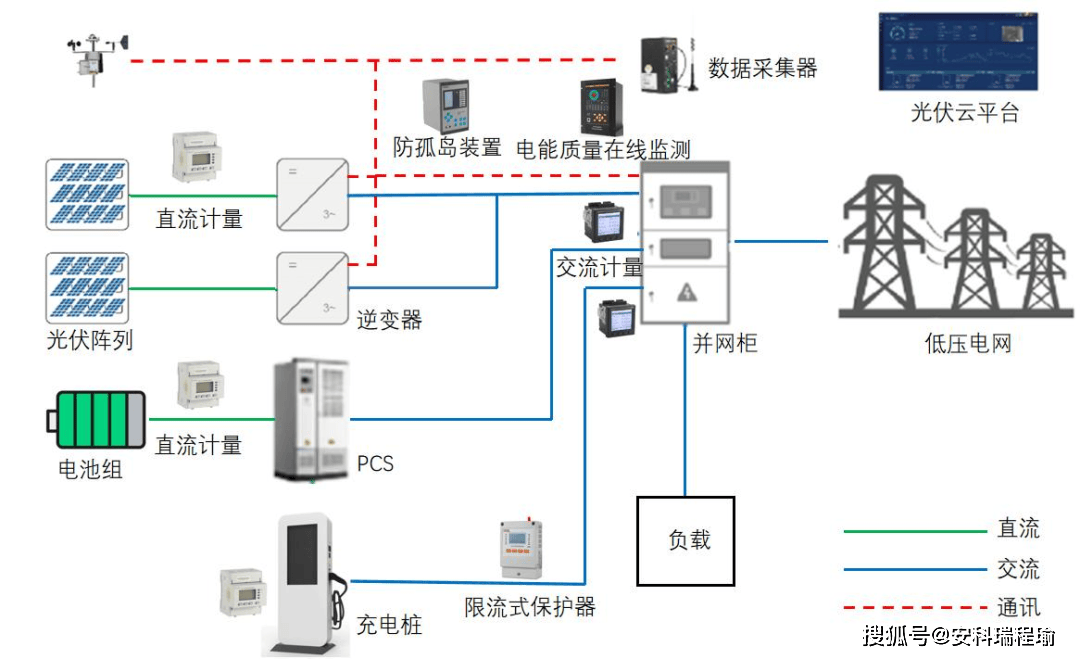

安科瑞防孤島/防逆流保護裝置在光伏并網中的應用

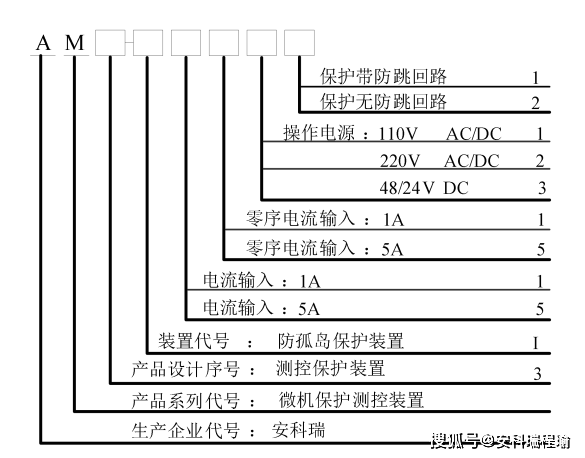

3.1產品選型/功能接線圖

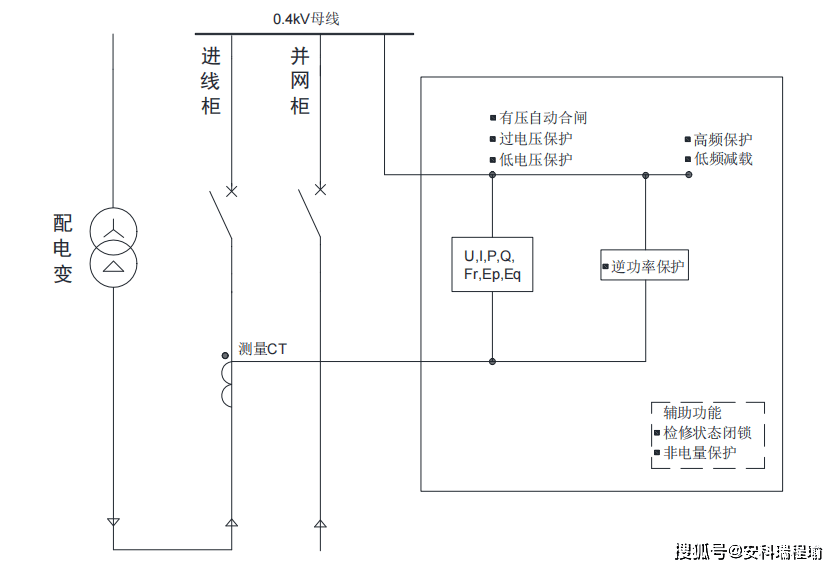

3.2低壓并網柜功能接線圖

3.3功能簡介

保護功能

●三段式過流保護（可經低電壓閉鎖、可經二次諧波閉鎖）

● 反時限過流保護（可經低電壓閉鎖）

● 三段式零序I0過流/反時限過流保護

● 防孤島保護-兩段式低電壓保護（失壓跳閘）

● 防孤島保護-兩段式過電壓告警/跳閘

● 防孤島保護-有壓自動合閘

● 防孤島保護-兩段式低頻減載

● 防孤島保護-兩段式高頻保護

● 防逆流-兩段式逆功率保護

● 防逆流-兩段式功率恢復保護

● 控故障告警 ● PT 斷線告警 ● 非電量保護 ● 檢修狀態閉鎖

監控功能

●I，U，P，Q，Cosφ，f，Ep，Eq 等電參量測量 ● 8 路開關量輸入采集 ● 5 路繼電器輸出

通訊功能

● 1 路 RS485（MODBUS-RTU/IEC60870-5-103）

其他功能

● 故障錄波功能（保護動作時啟動）

0

4

AM3-I防孤島防逆流保護裝置應用原理

4.1防孤島保護—兩段式低電壓保護（失壓跳閘）

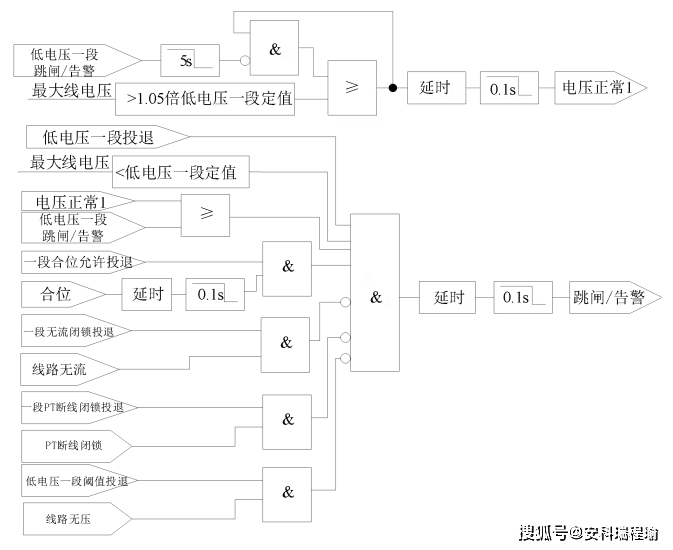

當三個線電壓均小于低壓定值時，經過延時，裝置跳閘或者告警。為防止因 PT 斷線使 保護誤動，設置有 PT 斷線閉鎖。當發生 PT 斷線時，裝置將發出告警信號并閉鎖低電壓保護， 該閉鎖條件可選擇投入或者退出。裝置可以設置是否加入合位作為判斷低電壓的條件，此外， 裝置可以根據用戶使用的場合選擇何時解除低電壓故障信息，若投入低電壓閾值投退，則裝 置電壓小于無壓定值時，保護動作即可返回，若退出低電壓閾值投退，則裝置電壓需恢復至 正常電壓，才可解除故障信息。低電壓保護開放條件：三個線電壓有一個大于 1.05 倍低電 壓定值，且延時 500ms。該條件一旦成立，低電壓保護有效。

4.2防孤島保護—有壓自動合閘

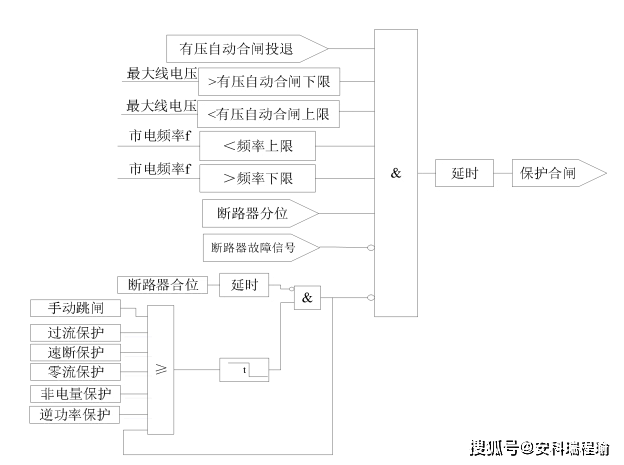

裝置設有有壓自動合閘功能，當線路從無壓變成有壓，檢測到市電側電壓恢復正常，頻 率正常時，若斷路器處于分位，裝置經可設延時發出有壓自動合閘命令。

4.3防逆流保護—兩段式逆功率保護

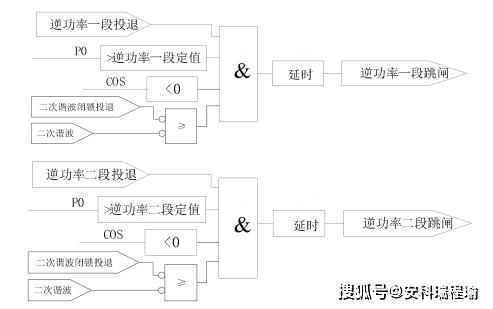

當檢測到回路有逆向電流流過且逆向功率值超過設定值時，裝置經可設置延時發出逆功 率跳閘命令，停止送電。 若投入二次諧波閉鎖功能，任意一相電流的二次諧波含量大于二次諧波閉鎖定值時，閉 鎖逆功率保護，當故障相的二次諧波含量小于二次諧波運行定值才開放過流保護出口。

4.4防逆流保護—功率恢復合閘

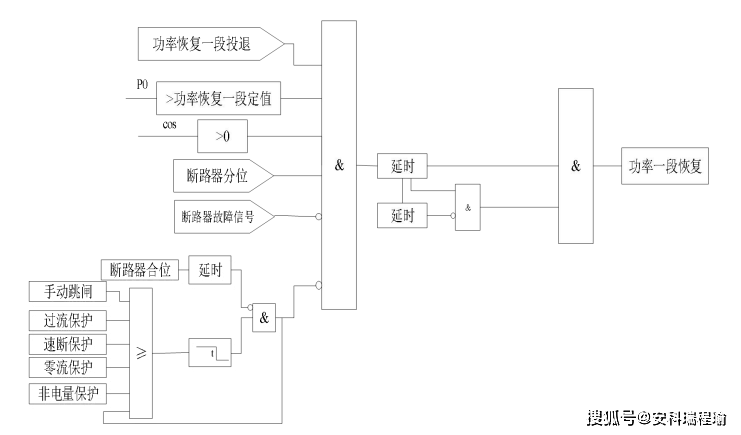

當檢測到回路有正向電流流過且正向功率值超過設定值時，裝置經可設置延時發出功率 恢復合閘命令，恢復送電。
