產品簡介

WT0132C5-S5 系列模組是深圳市啟明云端有限公司推出的基于樂鑫ESP32-C5 系列芯片設計的，集成雙頻 Wi-Fi & BLE 模組。WT0132C5-S5 支持 2.4 & 5G 雙頻 Wi-Fi6（802.11ax）、Bluetooth5（LE）、Zigbee 及 Thread（802.15.4），功能強大，具有豐富的外設接口，天線形式支持板載 PCB 天線或 I-PEX（3代）射頻同軸連接器，專為物聯網 (IoT)、移動設備、醫療保健、消費電子應用而設計。

圖1：ESP32-C5 架構圖

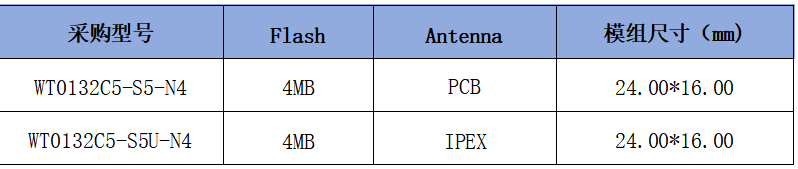

WT0132C5-S5 系列共兩種規格，具體信息見下表。 WT0132C5-S5 系列型號對比

2

產品特點

RISC-V 32 位單核處理器，主頻 240 MHz

支持 2.4GHz & 5GHz 雙頻 Wi-Fi6、BLE5、IEEE 802.15.4 的 RISC-V MCU

支持板載 PCB 天線或 I-PEX 射頻同軸連接器

成熟的軟件支持，基于樂鑫 ESP-IDF 物聯網開發框架

完善的安全機制，包含安全啟動、Flash 加密以及硬件加密加速器

3

產品圖片

圖2

WT0132C5-S5-N4（正）

圖3

WT0132C5-S5-N4（背）

圖4

WT0132C5-S5U-N4（正）

圖5

WT0132C5-S5U-N4（背）

4

應用場景

智能家居

工農業自動化

消費電子產品

HMI 人機交互

醫療保健

移動支付

產品規格

1

硬件框圖

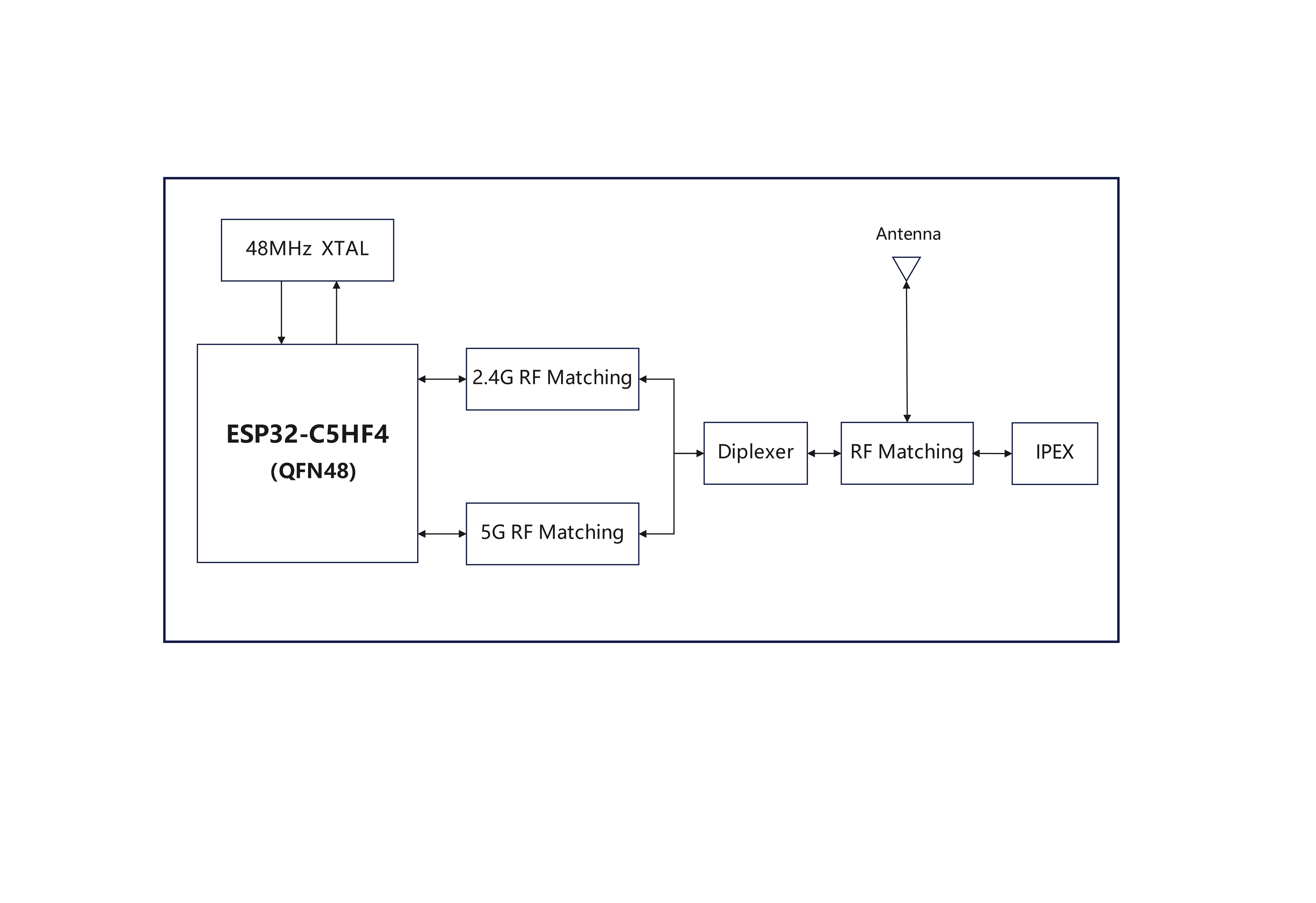

圖6：WT0132C5-S5 硬件框圖

2

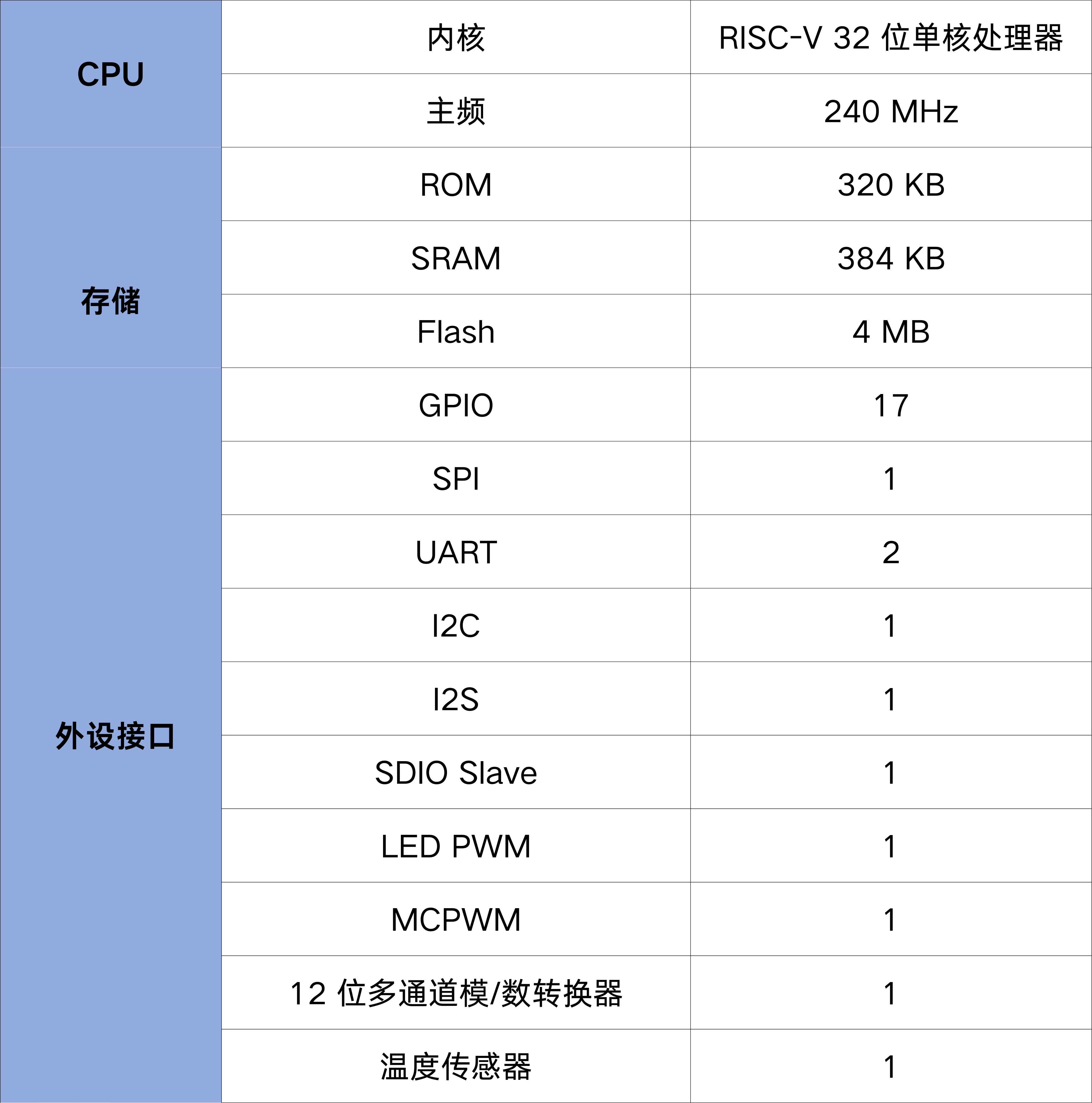

硬件參數

引腳定義

1

引腳布局

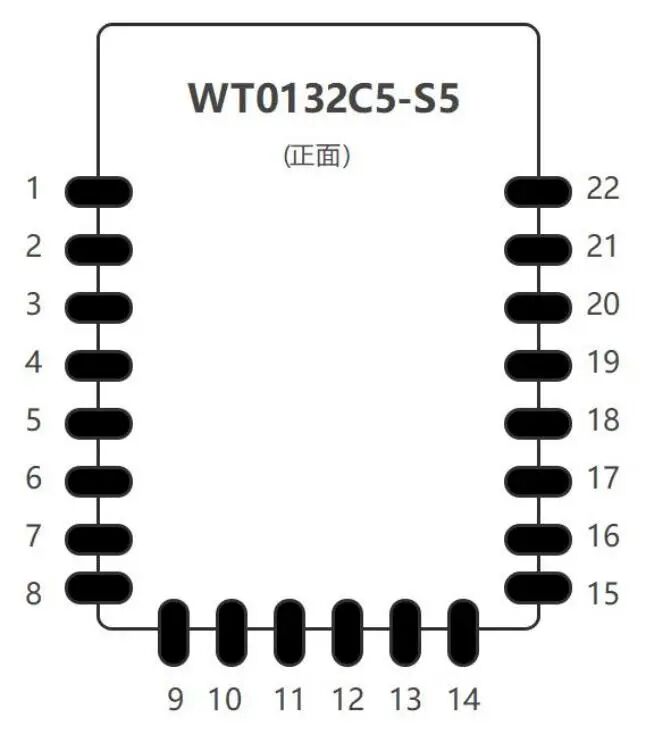

圖7：引腳布局圖

2

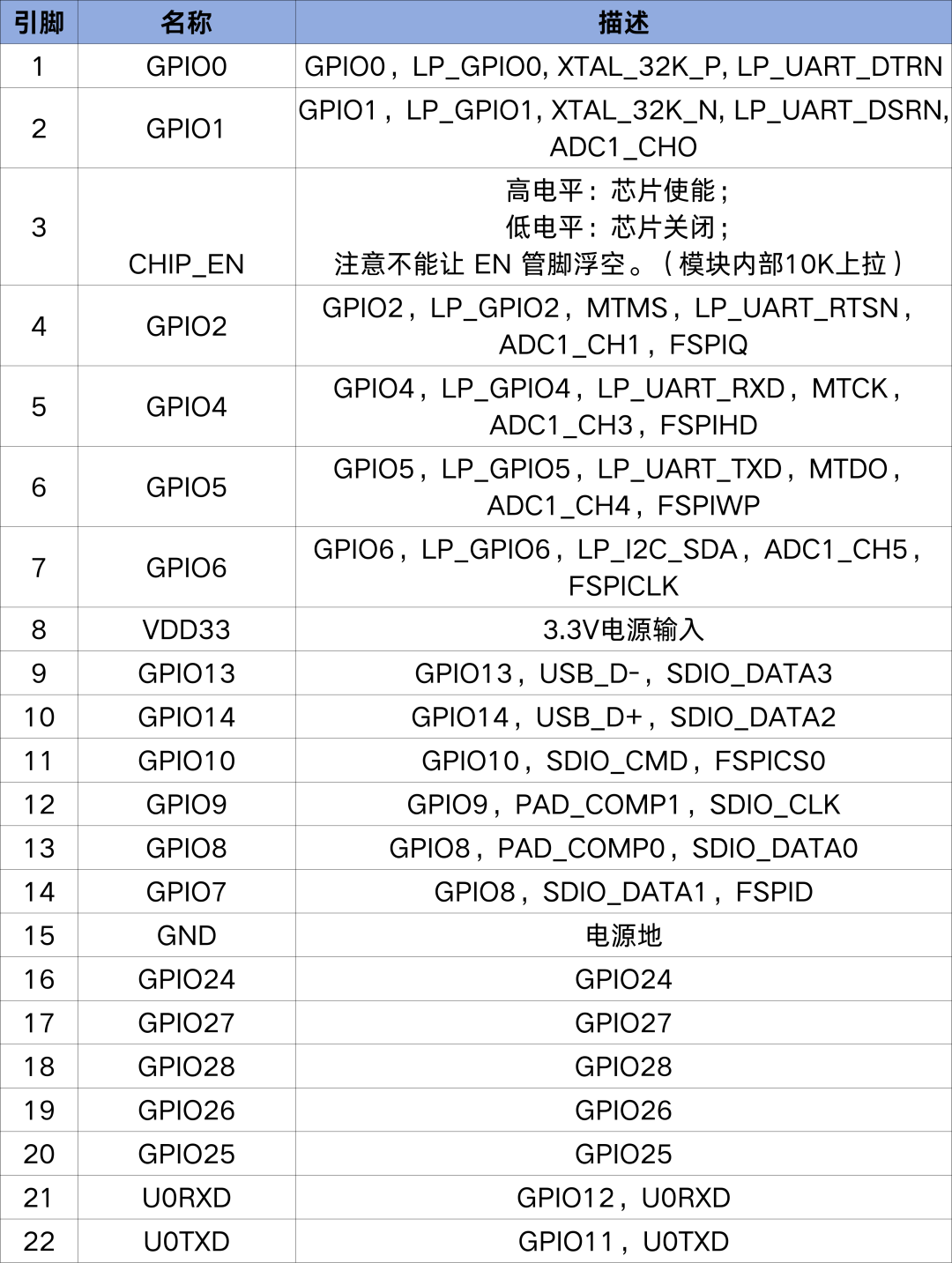

引腳描述

引腳功能描述

3

啟動項配置

01

Strapping 管腳

ESP32-C5 芯片在上電或硬件復位時，可以通過 Strapping 管腳和 eFuse 位配置如下啟動參數，無需微處理器的參與：

芯片啟動模式

Strapping 管腳：GPIO26，GPIO27，GPIO28

ROM 日志打印

Strapping 管腳：GPIO27

eFuse 參數：EFUSE_UART_PRINT_CONTROL 和EFUSE_DIS_USB_SERIAL_JTAG_ROM_PRINT

JTAG 信號源

Strapping 管腳：GPIO7

eFuse 參數：

EFUSE_DIS_PAD_JTAG、EFUSE_DIS_USB_JTAG 和 EFUSE_JTAG_SEL_ENABLE

晶振頻率選擇

Strapping 管腳：MTMS（僅在 Joint Download Boot 模式下有效）

eFuse 參數：EFUSE_XTAL_48M_SEL 和 EFUSE_XTAL_48M_SEL_MODE

上述 eFuse 參數的默認值均為 0 ，也就是說沒有燒寫過。eFuse 只能燒寫一次，一旦燒寫為 1 ，便不能恢復為 0。

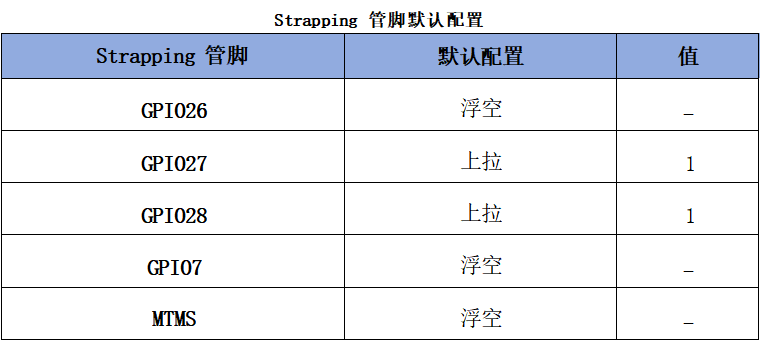

上述 strapping 管腳如果沒有連接任何電路或連接的電路處于高阻抗?fàn)顟B(tài)，則其默認值（即邏輯電平值）取決于管腳內部弱上拉/下拉電阻在復位時的狀態。

要改變 strapping 管腳的值，可以連接外部下拉/上拉電阻。

所有 strapping 管腳都有鎖存器。系統復位時，鎖存器采樣并存儲相應

strapping 管腳的值，一直保持到芯片掉電或關閉。鎖存器的狀態無法用其他方式更改。因此，strapping 管腳的值在芯片工作時一直可讀取，strapping 管腳在芯片復位后作為普通 IO 管腳使用。

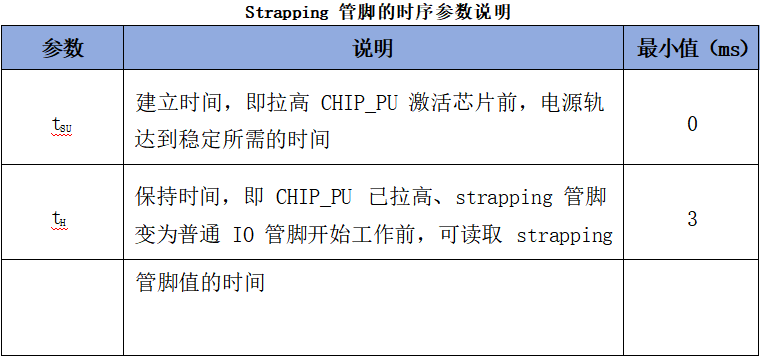

Strapping 管腳的信號時序需遵循下表和圖 8 所示的建立時間和保持時間。

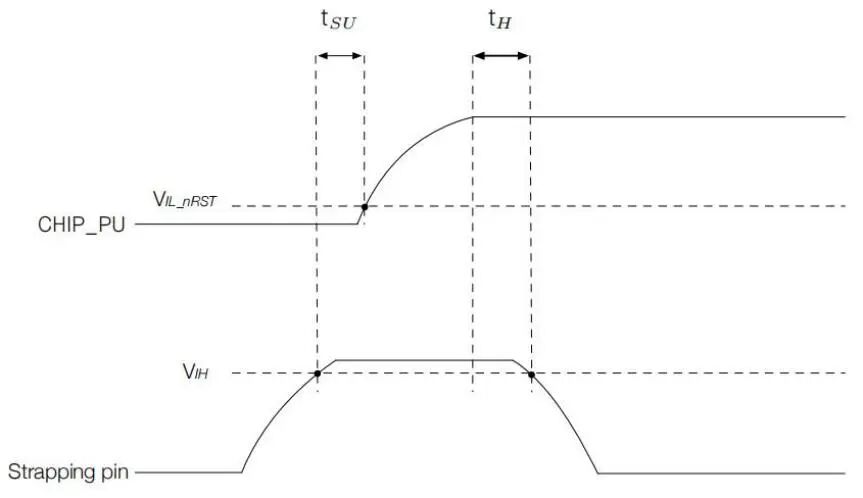

圖8：strapping 管腳的時序參數圖

02

芯片啟動模式控制

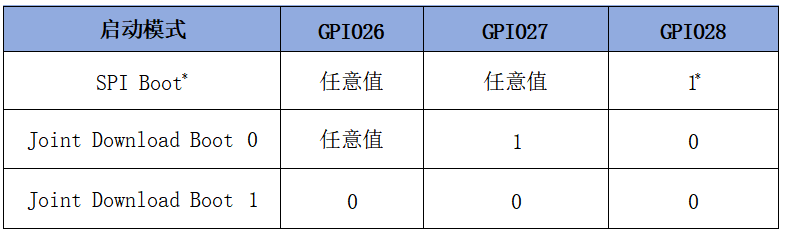

ESP32-C5 復位釋放后，GPIO26、GPIO27 和 GPOI28 共同決定啟動模式。詳見下表。

*表示默認值和默認配置。

Joint Download Boot 0 模式下支持以下下載方式：

USB-Serial-JTAG Download Boot

UART Download Boot

Joint Download Boot 1 模式下支持以下下載方式：

UART Download Boot

SDIO Download Boot

在 SPI Boot 模式下，ROM 引導加載程序通過從 SPI flash 中讀取程序來啟動系統。

在 Joint Download Boot 0 模式下，用戶可通過 UART0、USB 接口將二進制文件下載至 flash，或?qū)⒍M(jìn)制文件下載至 SRAM 并運行 SRAM 中的程序。

在 Joint Download Boot 1 模式下，用戶可通過 UART0、SDIO 接口將二進制文件下載至 flash，或?qū)⒍M(jìn)制文件下載至 SRAM 并運行 SRAM 中的程序。

03

日志打印控制

系統啟動過程中，ROM 代碼日志可打印至：

（默認）UART0 和 USB 串口/JTAG 控制器

USB 串口/JTAG 控制器

UART0

EFUSE_UART_PRINT_CONTROL 和 GPIO27 控制 UART0 ROM 日志打印，詳見下表

*表示默認值和默認配置。

2寄存器：LP_AON_STORE4_REG[0]

3eFuse：EFUSE_UART_PRINT_CONTROL

4x：x 表示該值被忽略，任何取值不影響該狀態。

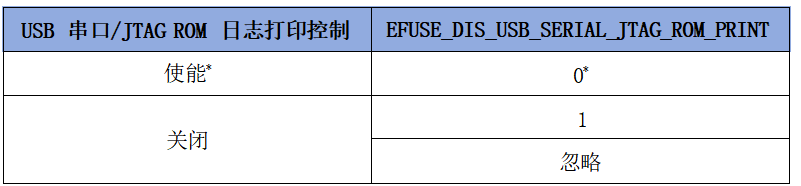

EFUSE_DIS_USB_SERIAL_JTAG_ROM_PRINT 控制 USB 串口/JTAG 控制器 ROM日志打印，詳見下表。

*表示默認值和默認配置。

04

JTAG 信號源控制

在系統啟動早期階段，GPIO7 可用于控制 JTAG 信號源。該管腳沒有內部上下拉電阻，strapping 的值必須由不處于高阻抗?fàn)顟B(tài)的外部電路控制。

GPIO7 與 EFUSE_DIS_PAD_JTAG、EFUSE_DIS_USB_JTAG 和EFUSE_JTAG_SEL_ENABLE 共同控制 JTAG 信號源。詳見下表。

*表示默認值和默認配置。

2eFuse 1：EFUSE_DIS_PAD_JTAG

3eFuse 2：EFUSE_DIS_USB_JTAG

4eFuse 3：EFUSE_JTAG_SEL_ENABLE

5x：x 表示該值被忽略，任何取值不影響該狀態。

6在 Joint Download Boot 1 模式下，USB 串口/JTAG 控制器被強制關閉，JTAG信號源只能來自 JTAG 管腳。如果 PAD_JTAG 也被禁用，則 JTAG 功能關閉。

05

晶振頻率選擇

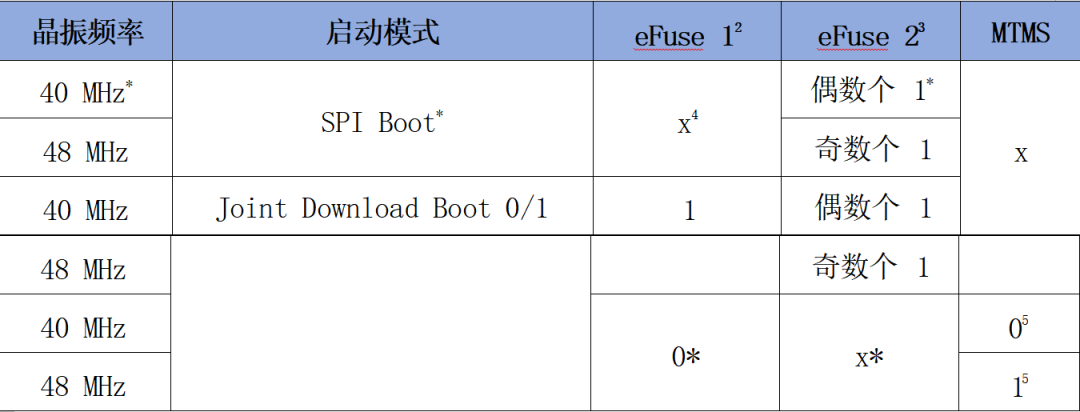

ESP32-C5 可選 40 MHz 和 48 MHz 晶振頻率。啟動模式 與 MTMS、EFUSE_XTAL_48M_SEL 和 EFUSE_XTAL_48M_SEL_MODE 共同控制晶振頻率。詳見下表。

*表示默認值和默認配置。

2eFuse 1：EFUSE_XTAL_48M_SEL_MODE

3eFuse 2：EFUSE_XTAL_48M_SEL

4x：x 表示該值被忽略，任何取值不影響該狀態。

5在 Joint Download Boot 0/1 模式下，用戶需要指定 strapping 管腳 MTMS的電平。

電氣特性

1

絕對最大限定值

超出絕對最大額定值可能導致器件永久性損壞。這只是強調的額定值，不涉及器件在這些或其它條件下超出本技術規格指標的功能性操作。長時間暴露在絕對最大額定條件下可能會影響 WT0132C5-S5 的可靠性。

2

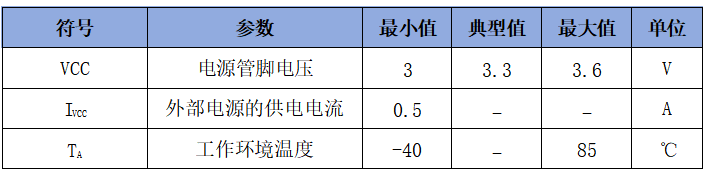

建議工作條件

WT0132C5-S5 系列原理圖

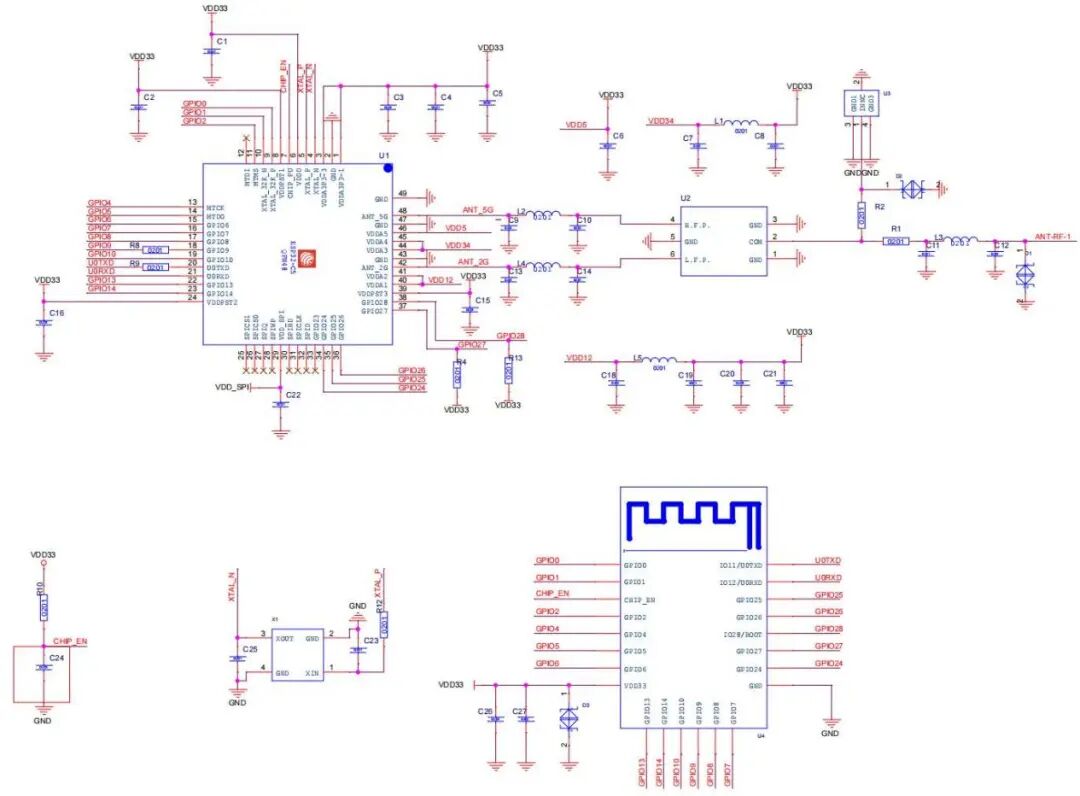

圖9：WT0132C5-S5/WT0132C5-S5U 原理圖

WT0132C5-S5 系列尺寸圖

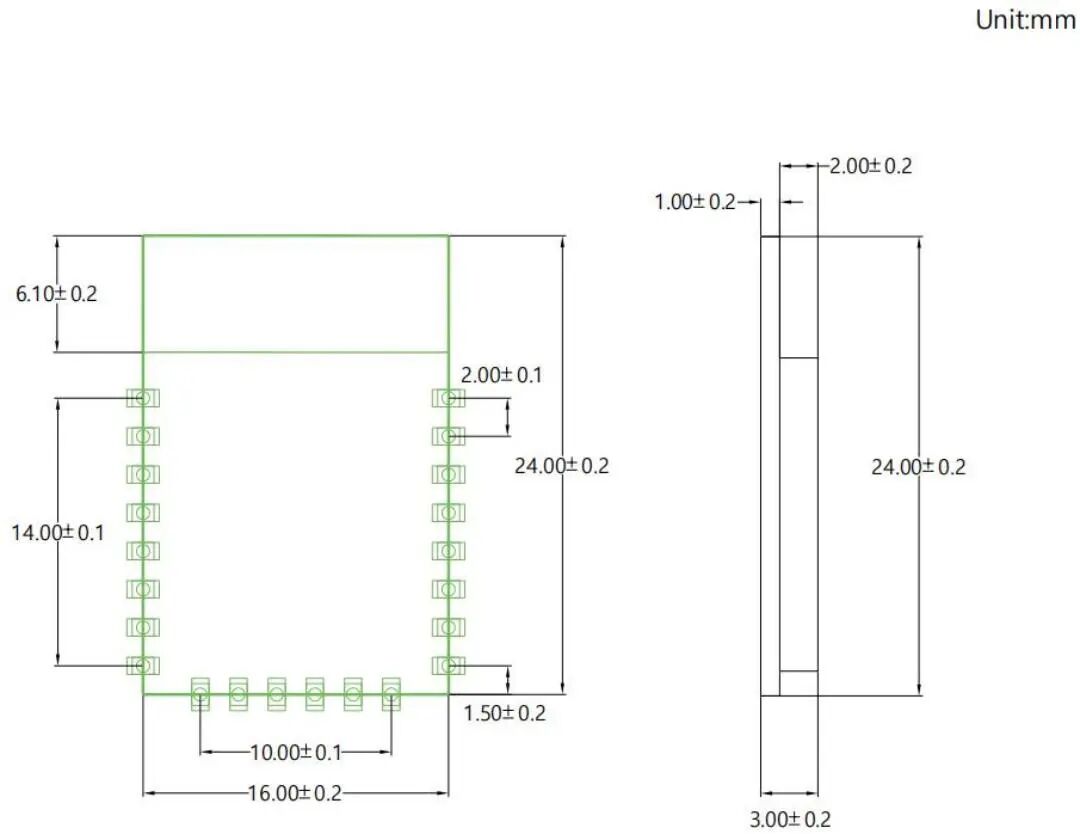

下圖為核心板的俯瞰圖與正視圖，公差±0.2 mm。

圖10：WT0132C5-S5 尺寸圖

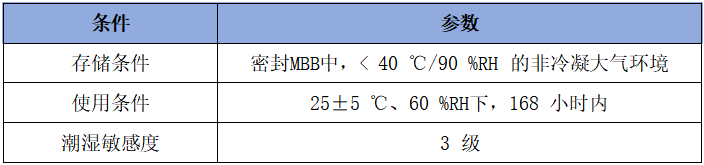

存儲條件

回流焊曲線

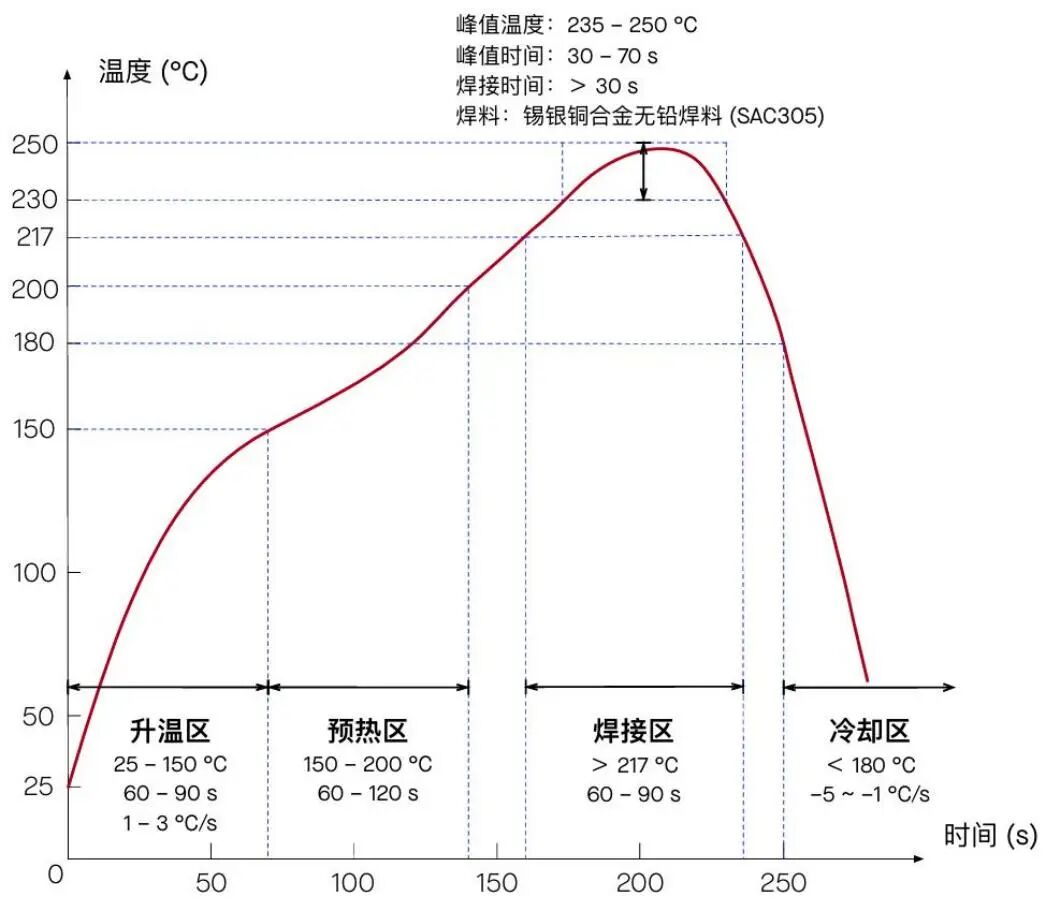

圖11： 回流焊溫度曲線圖
