WT0132C5-S6 系列模組是深圳市啟明云端有限公司推出的基于樂鑫ESP32-C5 系列芯片設計的，集成雙頻 Wi-Fi & BLE 模組。WT0132C5-S6 支持 2.4 & 5G 雙頻 Wi-Fi6（802.11ax）、Bluetooth5（LE）、Zigbee 及 Thread（802.15.4），功能強大，具有豐富的外設接口，天線形式支持板載 PCB 天線或 I-PEX（3代）射頻同軸連接器，專為物聯網 (IoT)、工業自動化、醫療保健、消費電子應用而設計。

WT0132C5-S6 采用 PCB 板載天線，WT0132C5-S6U 采用連接器連接外部天線。兩款模組均有多種型號可供選擇，具體見表 1和表 2。

表1：WT0132C5-S6 系列型號對比

表2：WT0132C5-S6U 系列型號對比

1

CPU和存儲

內置 ESP32-C5 系列芯片，32位RISC-V單核處理器，支持 240MHz 的時鐘頻率

320KB ROM

384KB HP SRAM

16KB LP SRAM

SIP flash

2

Wi-Fi

工作在 2.4 & 5 GHz 雙頻段，1T1R

工作信道中心頻率范圍：2412 ~ 2484 MHz，5160 ~ 5885 MHz

兼容 IEEE 802.11ax協議：僅 20MHz 非接入點工作模式

兼容 IEEE 802.11ac協議：支持 20MHz 帶寬

完全兼容 IEEE 802.11a/b/g/n 協議：支持 20 MHz 和 40 MHz 帶寬，數據速率 150 Mbps

請注意 ESP32-C5 系列在 Station 模式下掃描時， SoftAP 信道會同時改變

3

藍牙

低功耗藍牙 (Bluetooth LE)：Bluetooth 5

BLE Mesh

高功率模式（20 dBm）

速率支持 125 kbps、500 kbps、1 Mbps、2 Mbps

廣播擴展

多廣播

信道選擇

功率控制

藍牙與 2.4GHz WiFi 共存，共用同一個天線

4

IEEE 802.15.4

兼容 IEEE802.15.4-2015 協議

工作在 2.4GHz 頻段，支持 OQPSK PHY

數據速率：250 Kbps

支持 Thread 1.3

支持 Zigbee 3.0

5

外設

GPIO、SPI、并行IO、UART、I2C、I2S、RMT、LED PWM、ADC、USB串口/JTAG控制器等

6

天線形式

板載 PCB 天線或采用連接器連接外部天線

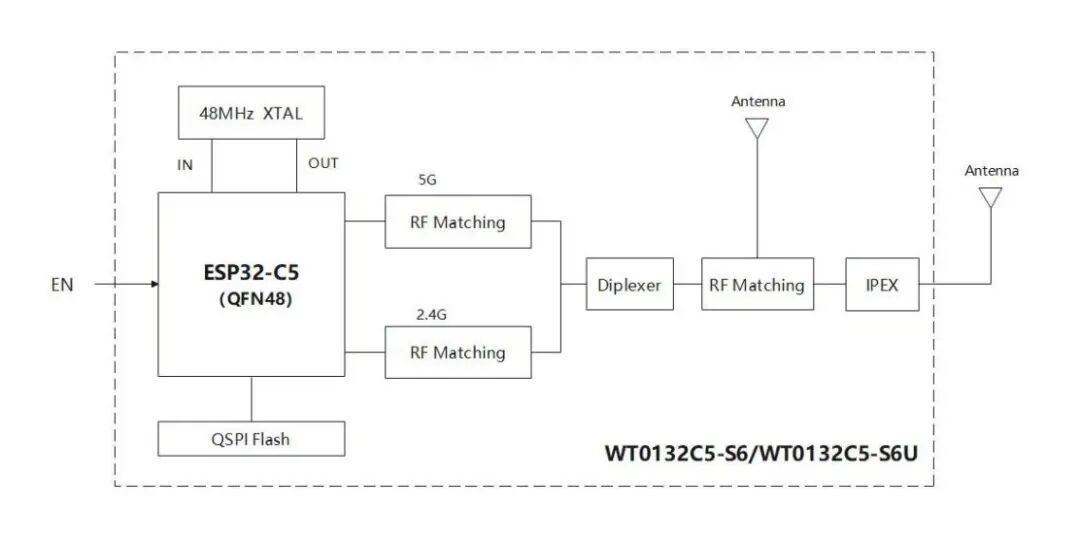

功能框圖

硬件規格

1

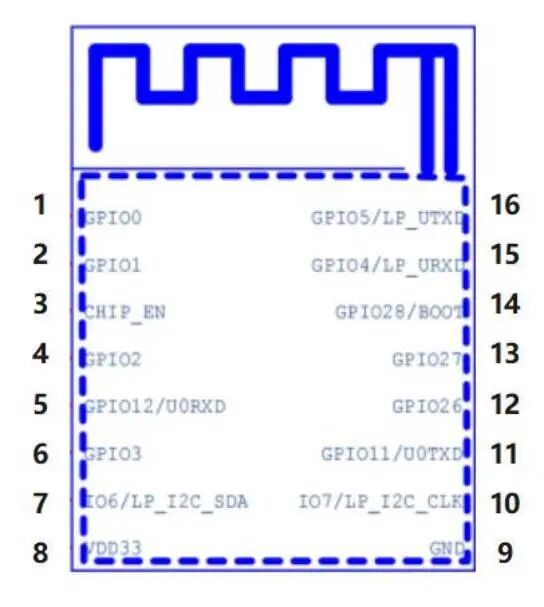

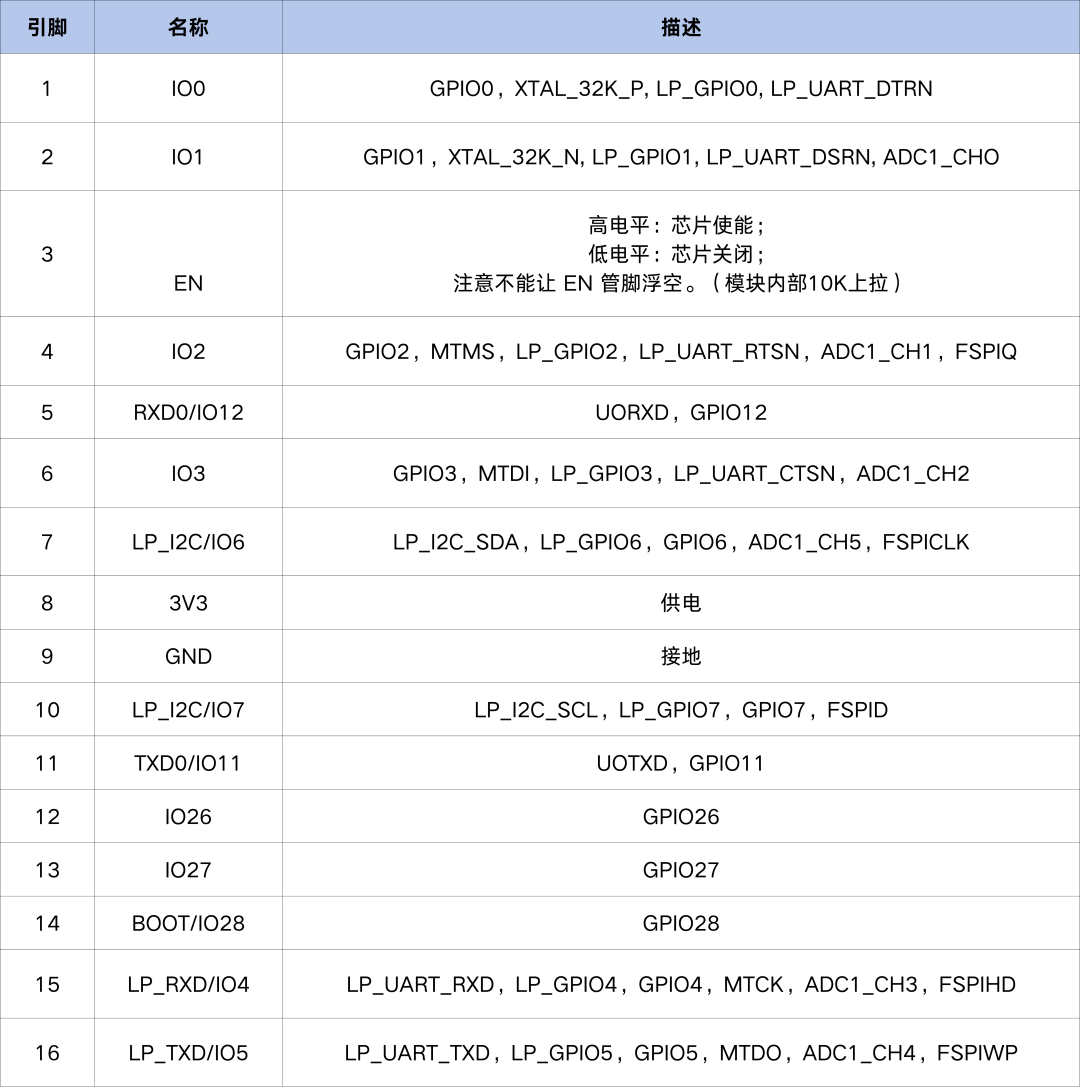

WT0132C5-S6/WT0132C5-S6U 引腳布局&描述

2

Strapping 管腳

芯片每次上電或復位時，都需要一些初始配置參數，如加載芯片的啟動模式等。這些參數通過 strapping 管腳控制。復位放開后，strapping 管腳和普通 IO管腳功能相同。

芯片復位時，strapping 管腳在復位時控制以下參數：

芯片啟動模式 - GPIO27 和 GPIO28

ROM 代碼日志打印 - GPIO27

JTAG 信號源 - GPIO7

晶振頻率選擇 - MTMS （僅在 Joint Download Boot 模式下有效）

GPIO28 在芯片復位時連接芯片內部的弱上拉電阻。如果 GPIO28 管腳沒有外部連接或者連接的外部線路處于高阻抗狀態，內部弱上拉將決定 GPIO28 的默認值。

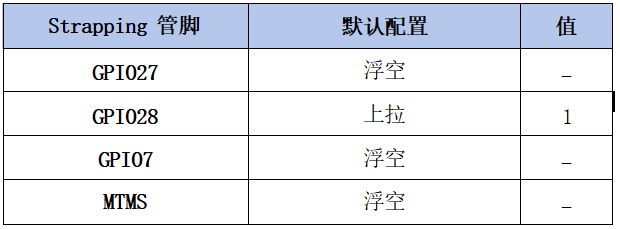

Strapping 管腳默認配置

要改變 strapping 管腳的值，可以連接外部下拉/上拉電阻。

所有 strapping 管腳都有鎖存器。系統復位時，鎖存器采樣并存儲相

strapping 管腳的值，一直保持到芯片掉電或關閉。鎖存器的狀態無法用其他方式更改。因此，strapping 管腳的值在芯片工作時一直可讀取，并可在芯片復位后作為普通 IO 管腳使用。

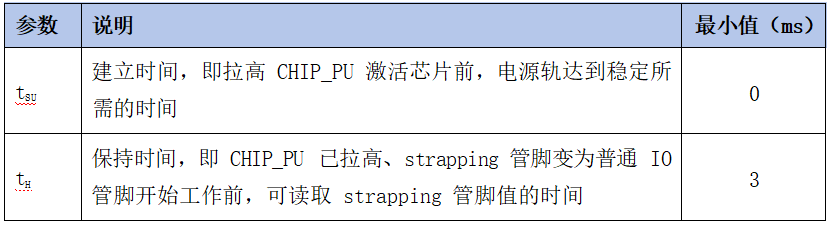

strapping 管腳的信號時序需遵循下表和下圖所示的建立時間和保持時間。

3

芯片啟動模式控制

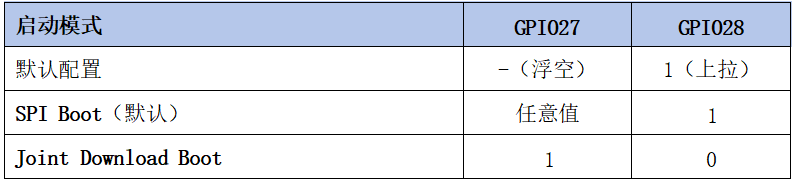

復位釋放后，GPIO27 和 GPIO28 共同決定啟動模式。詳見下表。

Joint Download Boot 模式下支持以下下載方式：

USB-Serial-JATG Download Boot

UART Download Boot

SPI Slave Download Boot

在 SPI Boot 模式下，ROM 引導加載程序通過從 SPI flash 中讀取程序來啟動系統。

在 Joint Download Boot 模式下，用戶可通過 UART0、USB 或 SPI Slave 接口將二進制文件下載至 flash，或?qū)⒍M制文件下載至 SRAM 并運行 SRAM 中的程序。

外圍應用設計及注意事項

WT0132C5-S6模塊的使用需要滿足基本工作要求。本章將介紹如何進行各個功能接口電路設計、注意事項，并提供設計參考。

1

電源接口

電源電路設計和布局，是整個產品設計中非常重要的環節，電源設計好壞影

響整個產品的性能。請仔細閱讀電源設計要求，遵循正確的電源設計原則，確保達到最優的電路性能。

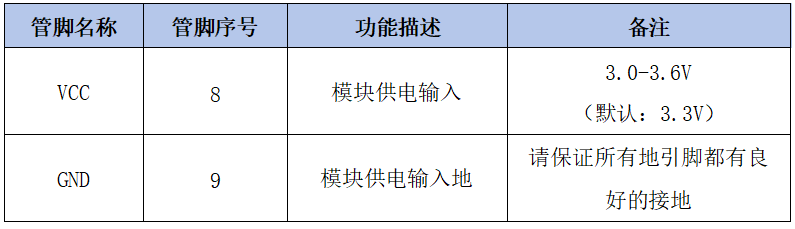

電源接口

2

電源設計

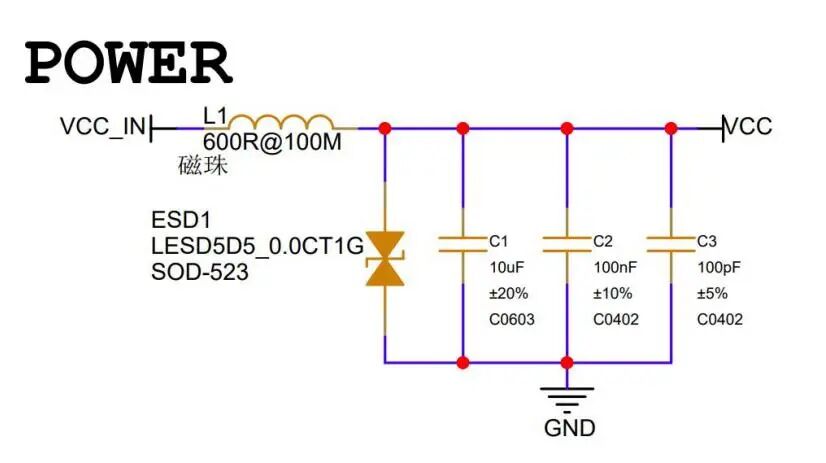

WT0132C5-S6電源供電支持3.0-3.6V電源輸入（典型值3.3V）。電源推薦設計建議如下圖：

電源設計注意事項：

電源輸入建議放置磁珠L1，濾除電源高頻噪聲。

模塊供電最大輸入電壓3.6V，典型值為3.3V；VCC推薦走線寬度≥0.5mm以上;

建議在模塊供電處增加ESD管，ESD鉗位工作電壓VRWM=5V，需要靠近電源輸入接口放置，確保電源浪涌電壓進入到后端電路前即被鉗位，保護后端器件及模塊；

C1可選擇10uF鋁電解電容或者陶瓷電容，可以提高電源的瞬間大電流續流能力，電容耐壓值需大于輸入電源電壓的1.5倍以上；

靠近模塊位置放置低ESR的旁路電容C2、C3，濾除電源中高頻干擾；

3

使能接口

模塊的使能EN管腳為3腳，該引腳連接芯片CHIP_PU，模塊內部有10K上拉，

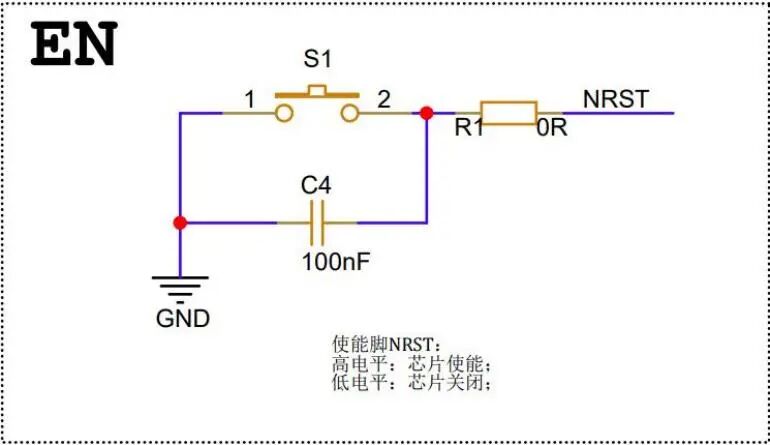

也可通過使能管腳實現復位。模組上電后EN管腳默認高電平使能，在模塊正常工作狀態下，EN管腳輸入低電平時可觸發模塊復位。如需按鍵復位請參考下圖，建議在按鍵處并聯100nF電容，濾除按鍵觸發后的電平抖動。

4

外設接口

模塊提供多種常用外設接口

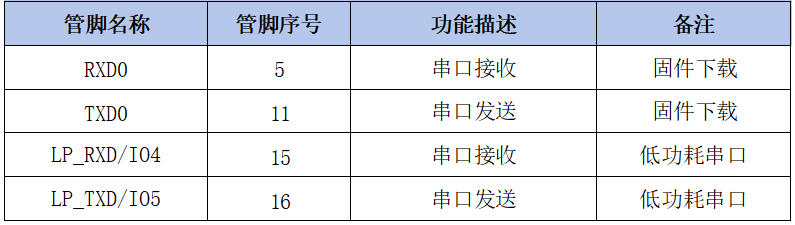

串口接口

模塊可以通過串口實現數據通訊及調試等功能。客戶可以根據需求選擇使用。推薦串口連接電路如圖5所示。推薦預留上拉電阻防止芯片串口通信驅動能力不 足，建議在RXD、TXD信號線串聯100歐姆限流電阻，防止有脈沖電流，燒壞芯片。

串口連接參考設計

串口原理圖設計注意事項：

請注意信號流向連接的對應關系。

模塊串口電平為3.3V，如果UART和MCU邏輯電平不匹配，需要做電平轉換

5

射頻設計注意事項

WT0132C5-S6模塊使用的是板載PCB天線，WT0132C5-S6U模塊使用的天線接口是三代IPEX底座，均在屏蔽罩以外的區域。模塊天線區域應靠近產品邊緣。

板載天線會受客戶底板影響導致諧振頻率偏移，如果對通信距離要求很高，需要客戶準備好已經定型帶模塊的成品，提交我司進行測試驗證。參考布局如下圖所示：

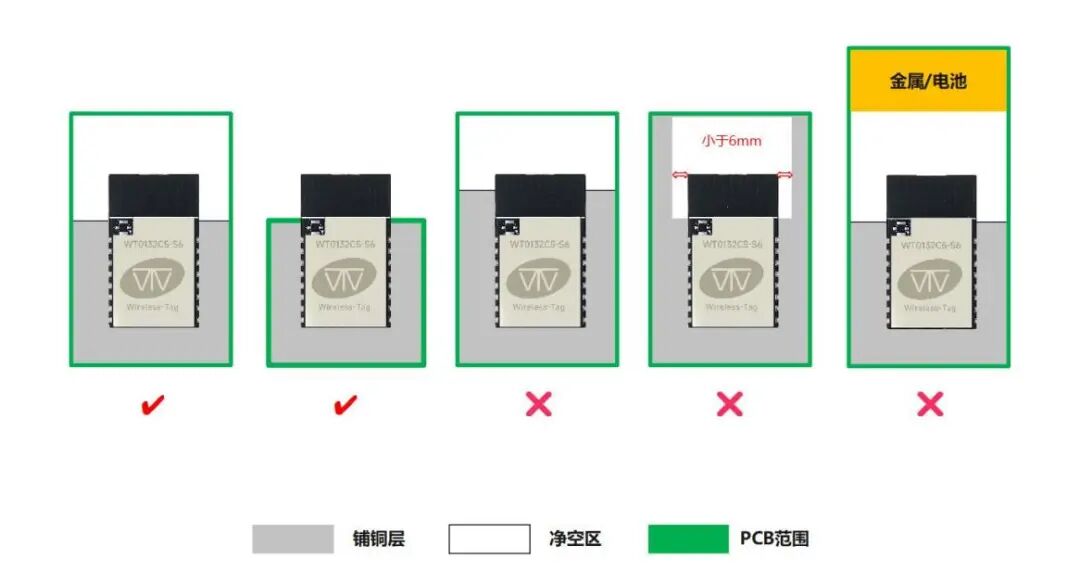

射頻參考布局圖一

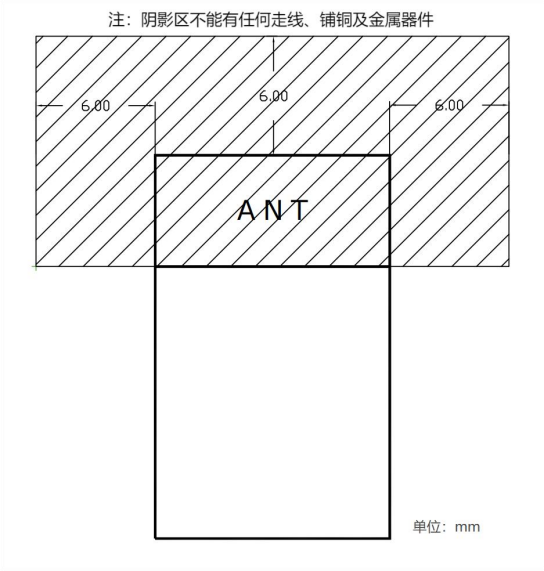

射頻參考布局圖二

電氣特性

1

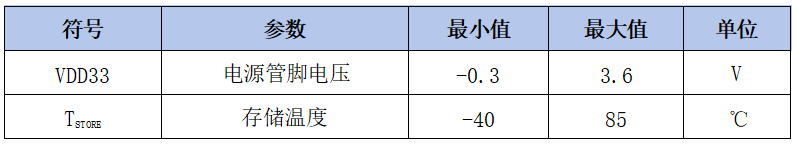

絕對最大額定值

超出絕對最大額定值可能導致器件永久性損壞。這只是強調的額定值，不涉及器件在這些或其它條件下超建議工作條件技術規格指標的功能性操作。長時間暴露在絕對最大額定條件下可能會影響模組的可靠性。

2

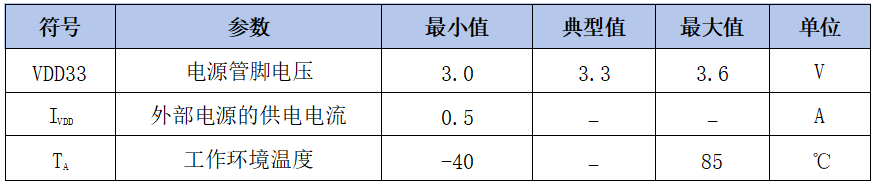

建議工作條件

原理圖

1

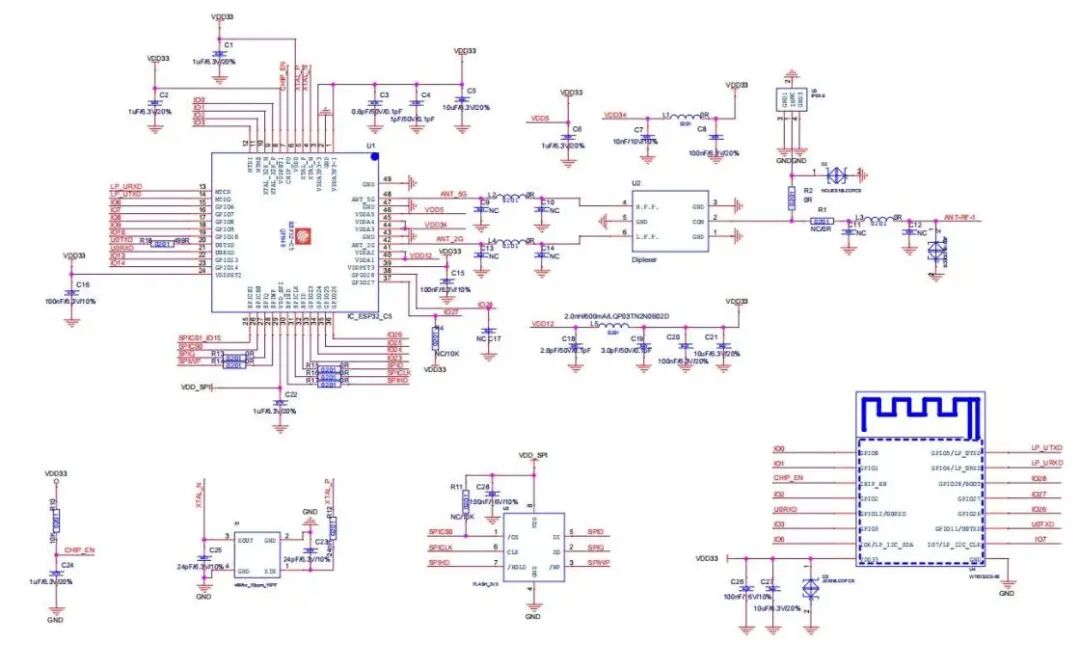

模組與外圍器件連接的應用電路圖

7. 模組尺寸圖

1

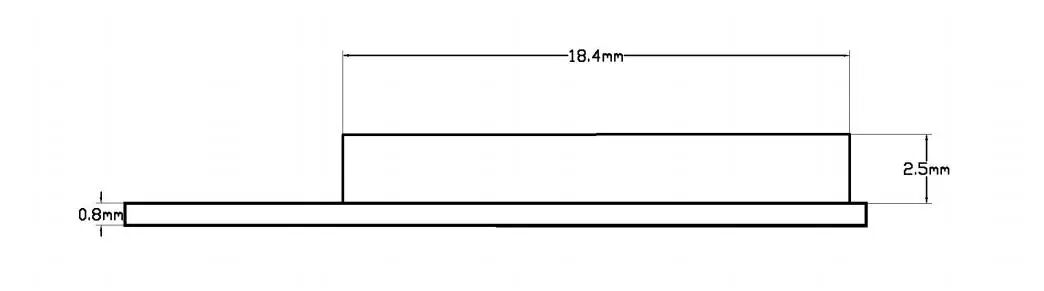

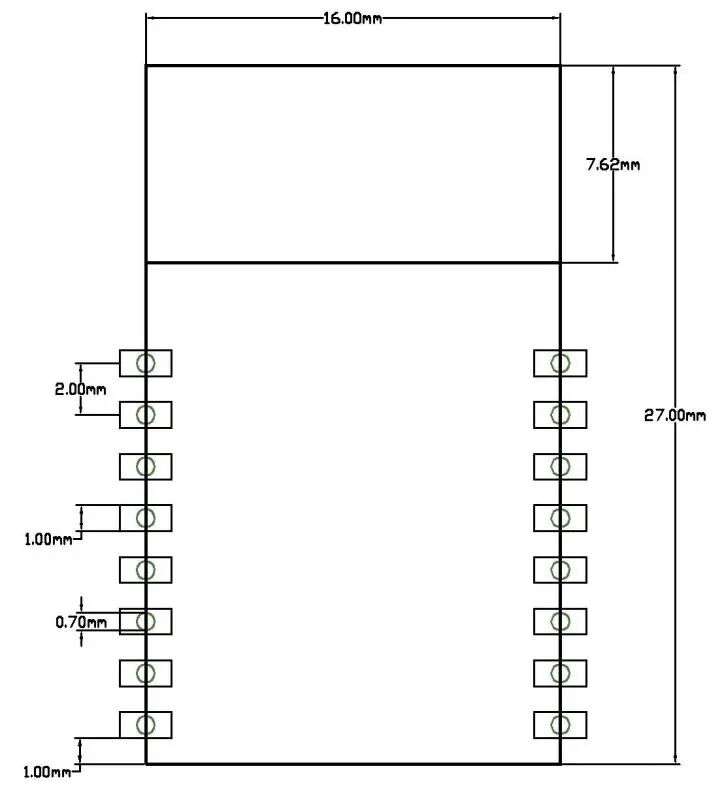

模組 WT0132C5-S6/WT0132C5-S6U 尺寸圖
