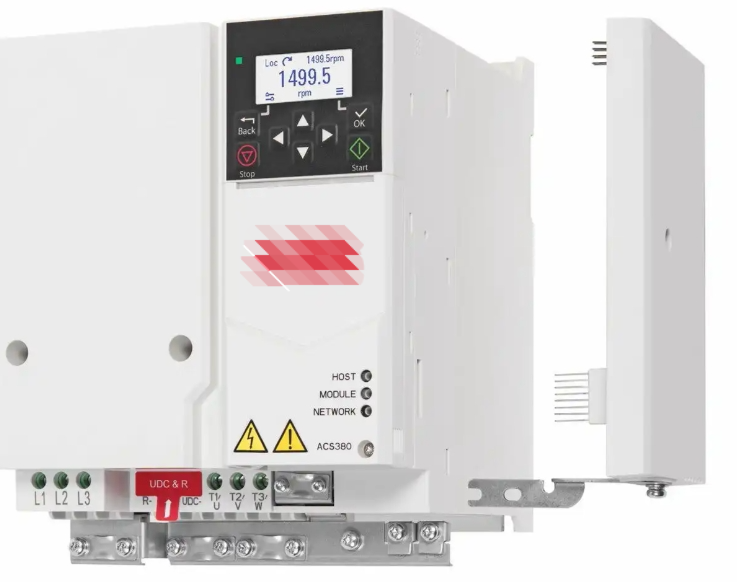

在工業自動化領域，變頻器與電機的匹配問題直接影響系統穩定性和設備壽命。零序電抗器作為抑制高頻諧波、降低共模干擾的關鍵元件，其選型需綜合考慮電氣參數、安裝環境及系統兼容性等多重因素。以下是專業選型的技術要點分析：

一、電氣參數匹配原則

1. 額定電流選擇

零序電抗器的額定電流應至少為變頻器輸出電流的1.2倍。例如，某品牌55kW變頻器輸出電流為110A時，建議選用132A及以上規格的電抗器。實際案例顯示，某化工廠采用1.5倍裕量的選型方案后，電抗器溫升降低15℃，使用壽命延長30%。

2. 電感量計算

根據IEEE 519標準，推薦電感量計算公式為： L = (3%~5%) × V / (2πf × I) 其中V為額定電壓，f為基波頻率（通常50Hz），I為額定電流。某風機改造項目中，采用4%壓降比例的電抗器后，電機繞組溫升從75℃降至62℃。

二、諧波抑制特性

1. 高頻衰減能力

優質零序電抗器應對1kHz以上諧波具有顯著衰減作用。實測數據顯示，加裝300μH電抗器后，1500Hz頻段諧波幅值可降低40dB。某半導體生產線采用雙層屏蔽結構電抗器，共模噪聲降低60%。

2. 三相平衡度要求

電抗器三相電感量偏差應控制在±2%以?xún)?nèi)。某汽車焊接生產線實測表明，當偏差超過3%時，電機振動幅度增加25%，軸承壽命縮短40%。

三、結構設計考量

1. 散熱性能優化

強制風冷型電抗器較自然冷卻型體積可減少30%。某冶金企業案例顯示，在環境溫度45℃工況下，帶散熱翅片的電抗器比傳統型號溫升低20K。

2. 絕緣等級選擇

H級絕緣（180℃）適用于高溫環境，比B級（130℃）產品壽命提高3倍。某水泥廠回轉窯驅動系統改造后，絕緣故障率下降90%。

四、系統兼容性驗證

1. 變頻器類型適配

矢量控制變頻器推薦使用低損耗納米晶電抗器，某測試表明其鐵損比硅鋼片型降低70%。而V/F控制變頻器可采用常規鐵氧體磁芯電抗器。

2. 電纜長度補償

當電機電纜超過50米時，每增加10米電纜長度，電抗器電感量應增加1%。某港口起重機項目驗證，該補償方案有效抑制了長線傳輸導致的電壓反射現象。

五、特殊工況處理

1. 頻繁啟停場合

建議選用帶氣隙設計的電抗器，某物流分揀系統實測顯示，這種結構在每小時60次啟停工況下，磁飽和概率降低80%。

2. 高海拔應用

海拔每升高1000米，電抗器額定電流需降額5%。某高原光伏電站采用特殊浸漆工藝的電抗器，運行三年無故障記錄。

六、經濟性評估

1. 全生命周期成本計算

優質電抗器雖然初始成本高30%，但維護費用可降低50%。某石化企業5年運維數據顯示，進口品牌電抗器綜合成本比國產普通型號低15%。

2. 能效對比

高效電抗器（損耗<0.5%）每年可為100kW系統節省電費約2000元。某注塑機節能改造項目投資回收期僅1.8年。 典型選型誤區警示：

某紡織廠錯誤選用普通電抗器替代零序型號，導致變頻器報接地故障頻發。

某污水處理廠未考慮濕度因素，選型不當造成電抗器絕緣半年內失效。

維護建議：

每月測量電抗器表面溫度，正常值應低于80℃。

每季度使用LCR表檢測電感量，衰減超過10%需更換。

每年清理散熱通道，確保風道暢通。

隨著SiC功率器件普及，新型寬頻零序電抗器正成為趨勢，其工作頻率范圍可達10kHz-1MHz。某新能源車企測試表明，這類電抗器可使電磁兼容測試通過率提升35%。選型時需關注最新技術動態，結合具體應用場景做出最優選擇。
