本文導讀

在測試測量領域，示波器擅長捕捉瞬態，記錄儀勝在長時間監測。但在復雜的工業現場，既需要高采樣率來分析細節，又需要長時間記錄來復現偶發故障。致遠儀器ZDL6000示波記錄儀通過模塊化硬件設計與獨特的雙模式架構，在單臺設備上兼顧波形分析與大數據記錄需求。

測什么？模塊化架構應對混合信號挑戰

針對機電系統測試中信號類型復雜、通道數量多的痛點，ZDL6000采用靈活的模塊化設計，解決單一設備無法覆蓋混合信號采集的問題。硬件配置靈活主機提供8個標準化擴展插槽（如圖1），用戶可以根據實際測試項目需求，從電壓、溫度、CAN總線等不同類型的采集板卡中自由組合（板卡類型如圖2），實現按需配置。

圖1 ZDL6000主機

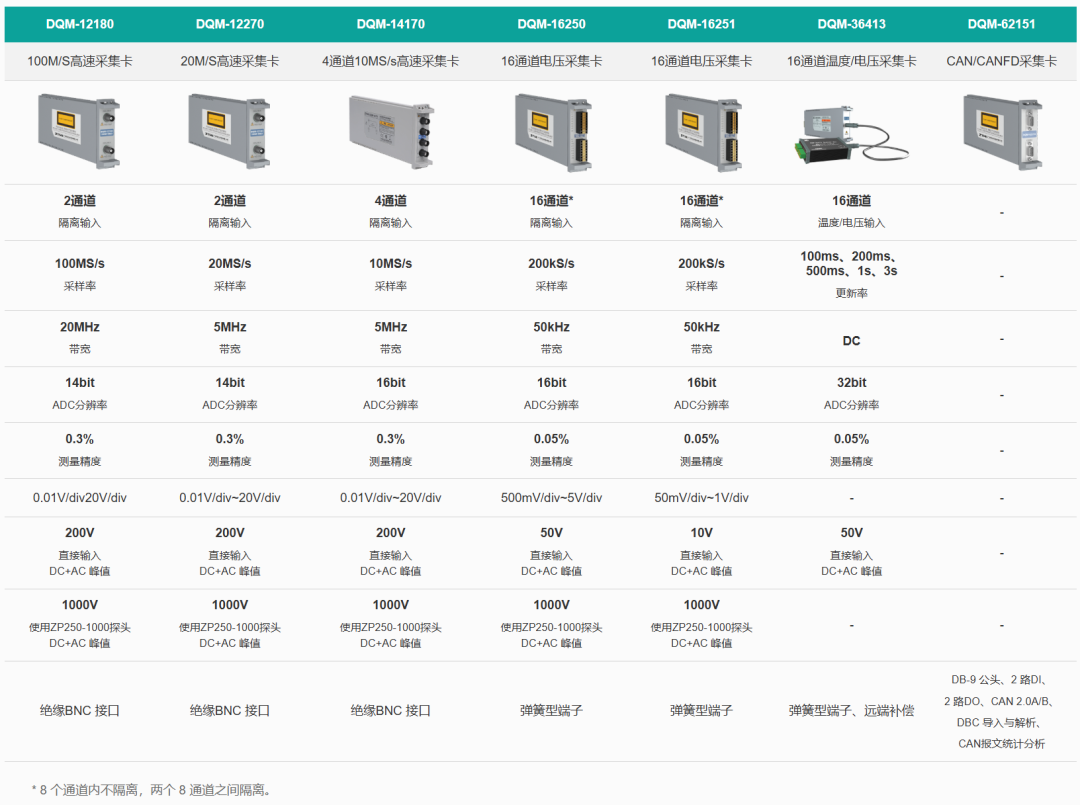

圖2 記錄儀板卡類型

多信號同步采集

設備支持同時采集強弱電壓、溫度變化以及汽車電子中的CAN/CAN FD報文。若配合外部傳感器，還可將電流、壓力、振動等物理量統一納入采集系統，并在同一時間軸下進行同步分析。高通道密度面對新能源電池堆或工業自動化產線等多點測試場景，單臺主機最高支持?jǐn)U展至128通道同步輸入，降低多臺設備級聯帶來的同步誤差與管理成本。

怎么用？雙模式覆蓋研發與耐久測試

ZDL6000通過底層軟件架構的優化，實現“示波器”與“記錄儀”兩種工作模式的獨立運行。用戶通過觸屏界面的滑條即可進行功能切換，適應不同的測試階段。

示波模式：高采樣，捕捉瞬態異常

適用場景：研發調試、故障復現、波形細節查看

通過向左滑動界面進入示波模式（如圖3）。在此模式下，設備具備高精度示波器的實時刷新與觸發能力。配合邊沿、脈寬等多種觸發條件，工程師可以快速捕捉信號毛刺或偶發跳變，并對微秒級的波形細節進行展開分析。

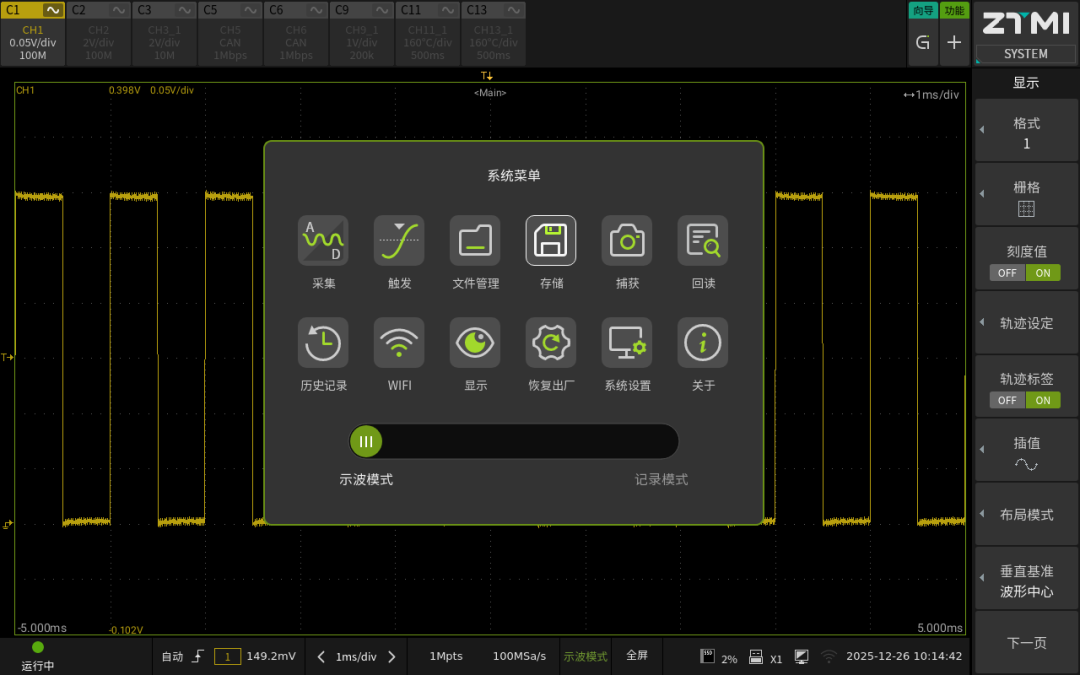

圖3 ZDL6000示波模式

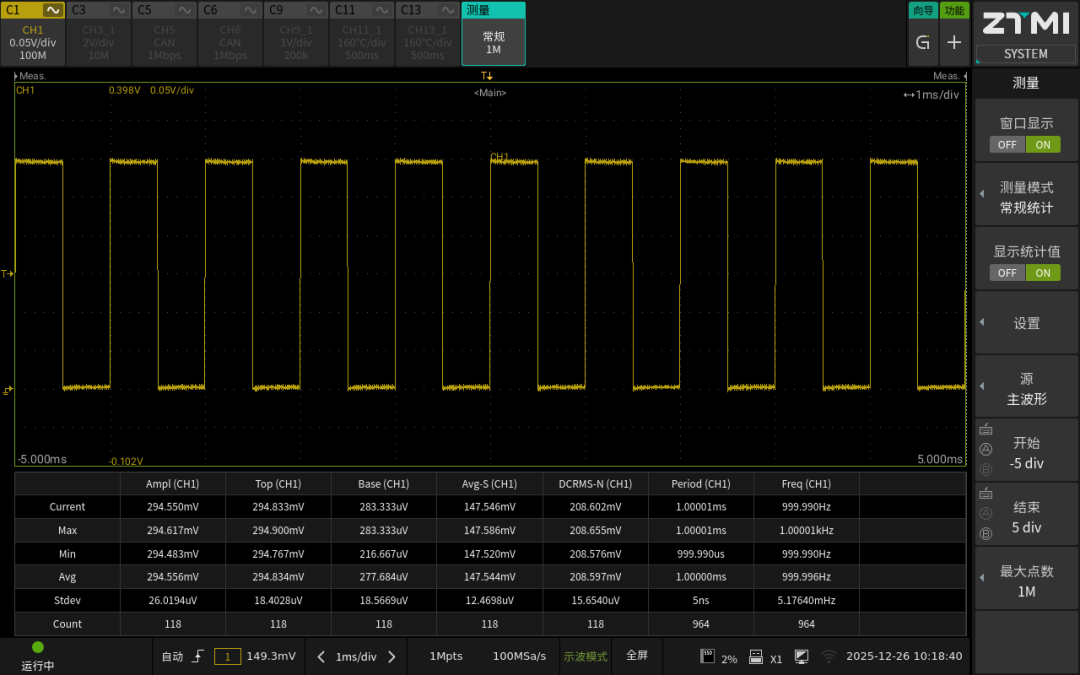

圖4 示波模式運行界面

記錄模式：大存儲，進行長周期監測

適用場景：耐久性實驗、環境應力篩選、無人值守監控

通過向右滑動界面進入記錄模式（如圖5）。在此模式下，設備啟用實時流盤技術，配合機身存儲，可實現最長500天的連續無間斷記錄。這種全數據記錄方式避免死區時間，確保存儲期間的所有信號波動均可事后追溯。

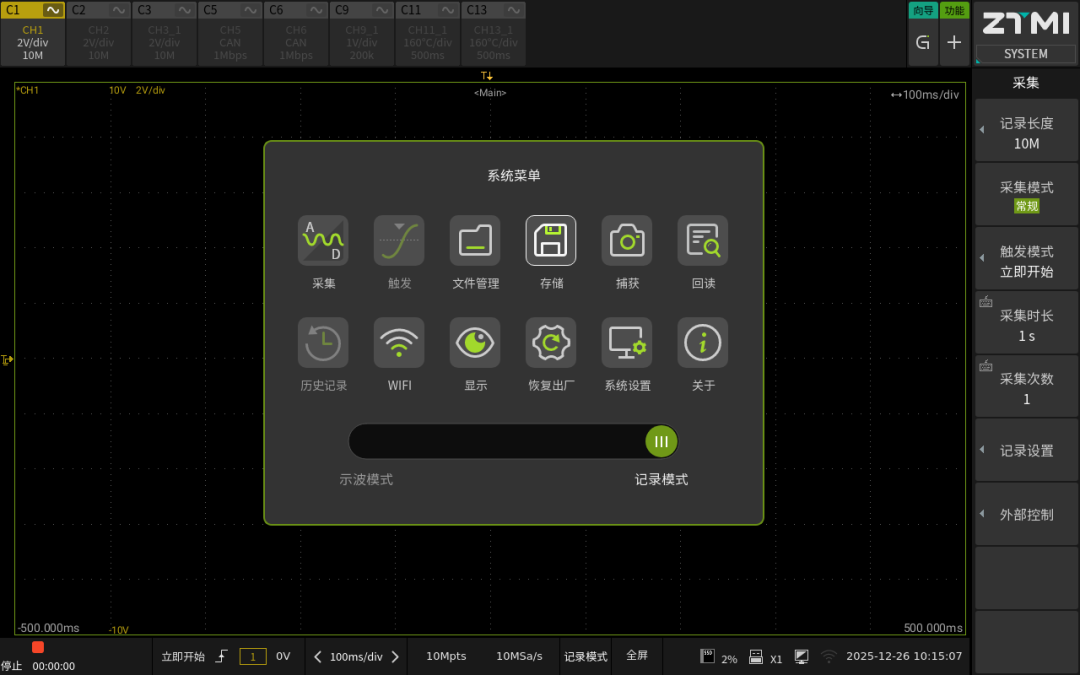

圖5 ZDL6000記錄模式

圖6 記錄模式界面

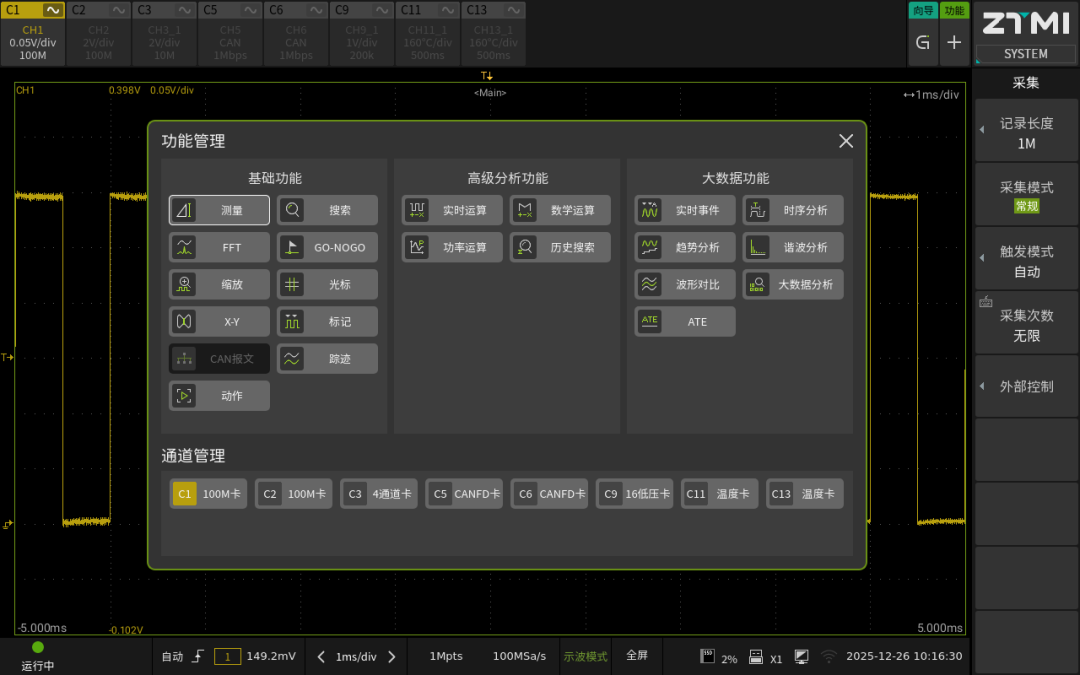

怎么分析？從實時運算到Python自定義腳本采集數據是第一步，ZDL6000在提供標準化分析工具的同時，增加開放式的計算能力，大幅提升數據處理的效率（功能一覽如圖7）。圖7 ZDL6000功能一覽多維分析工具
設備內置光標測量、參數搜索、FFT頻譜分析、GO-NOGO判定等基礎工具，并由底層硬件支持實時的數學運算、功率分析以及大數據時序分析。支持Python二次開發
針對特定行業的非標分析需求，ZDL6000支持用戶加載自定義Python腳本（如圖8、圖9），可將算法集成至設備，直接在儀器端完成自動化分析與處理。

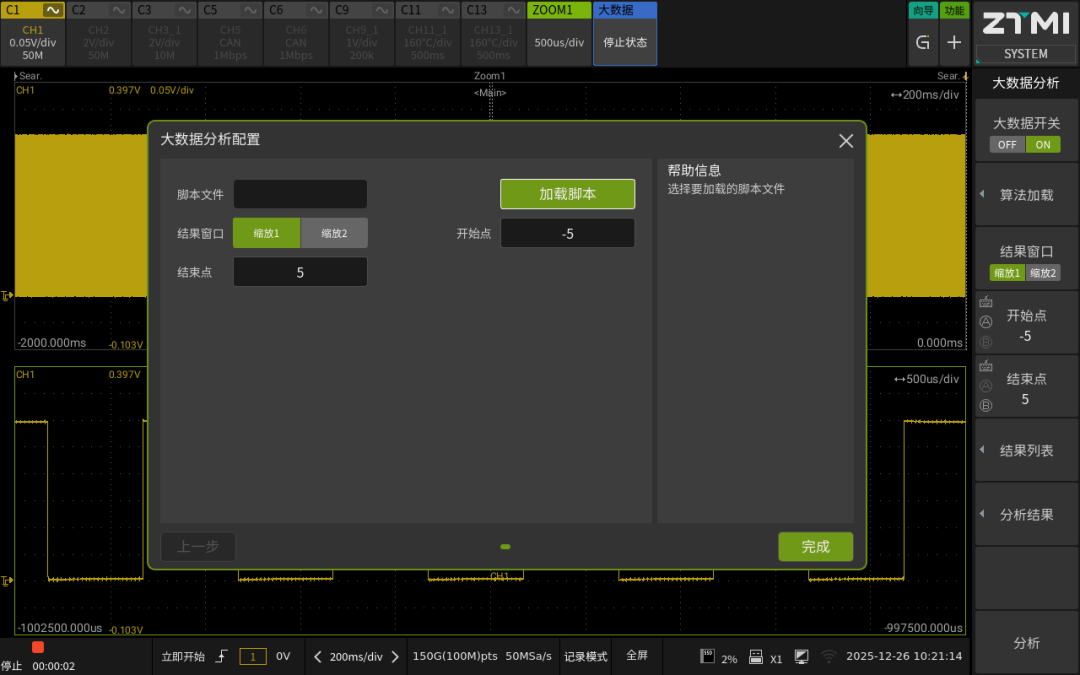

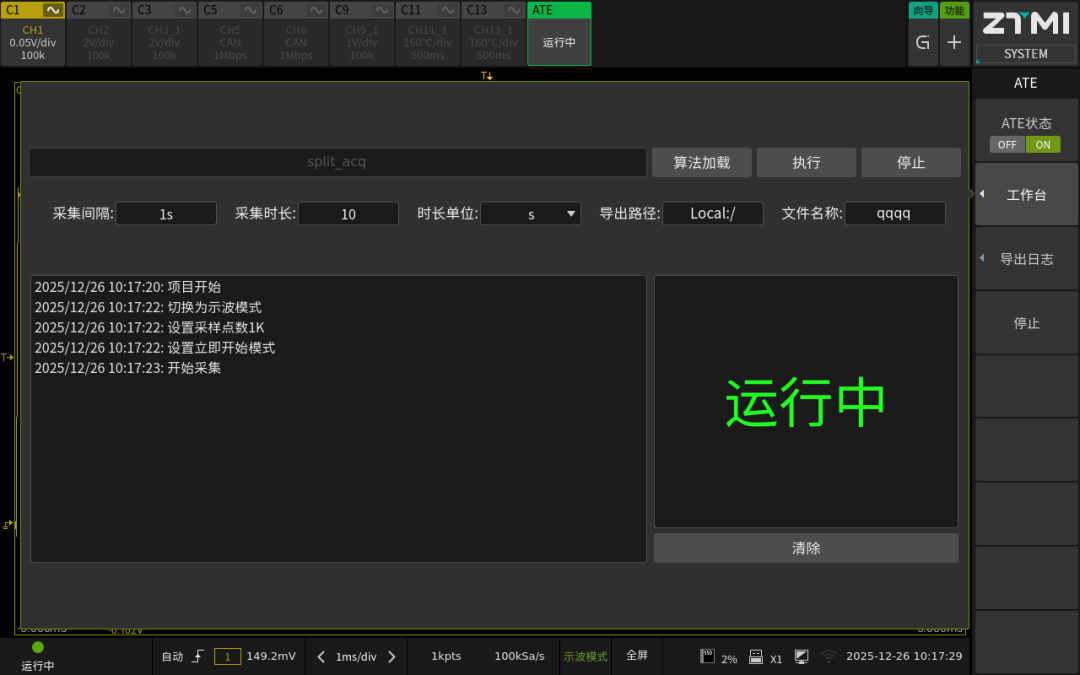

圖8 Python腳本加載圖9 大數據分析運行
怎么存？高吞吐存儲與多格式兼容為了適應工業現場的大數據量寫入與后續的PC端處理，ZDL6000在存儲配置與數據交互上提供可靠支持。

TB級固態存儲

主機最高可選配2T SSD固態硬盤，確保存儲介質能夠滿足多通道、高采樣率下的數據實時寫入速度及穩定性要求。

通用格式導出
系統支持將記錄數據轉換為CSV、MATLAB等多種主流格式（如圖10）。工程師無需通過專用軟件轉換，即可直接將數據導入Excel或MATLAB等PC端軟件中進行二次報表制作或深度仿真。

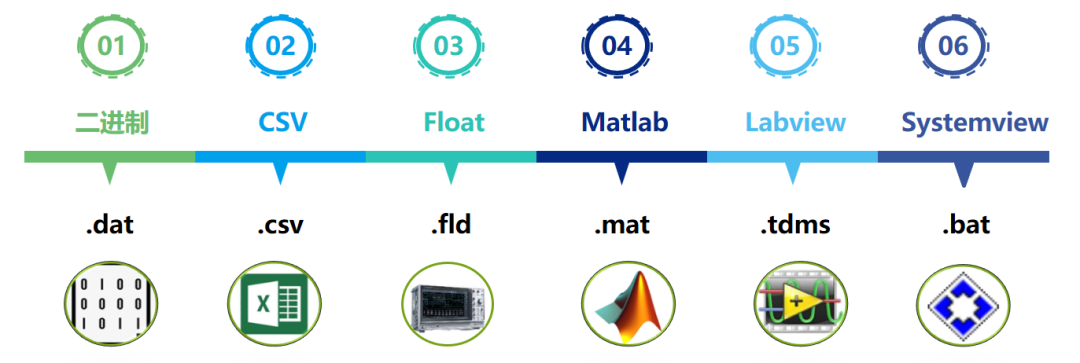

圖10 數據格式類型

結 語

ZDL6000示波記錄儀以嚴謹?shù)哪K化設計解決混合信號采集的兼容性問題，用雙模式架構解決從調試到耐久測試的場景適應性問題，并通過Python支持解決深度數據分析的定制化問題，為工程師提供一種覆蓋產品開發全流程的高效測試解決方案。

。
