本案例為西門子1200PLC經由Profinet轉ModbusTCP網關與機器手臂進行連接的配置案例。所需設備包括西門子1200PLC、具備高耐用性的Profinet轉ModbusTCP通信網關以及機器手臂。

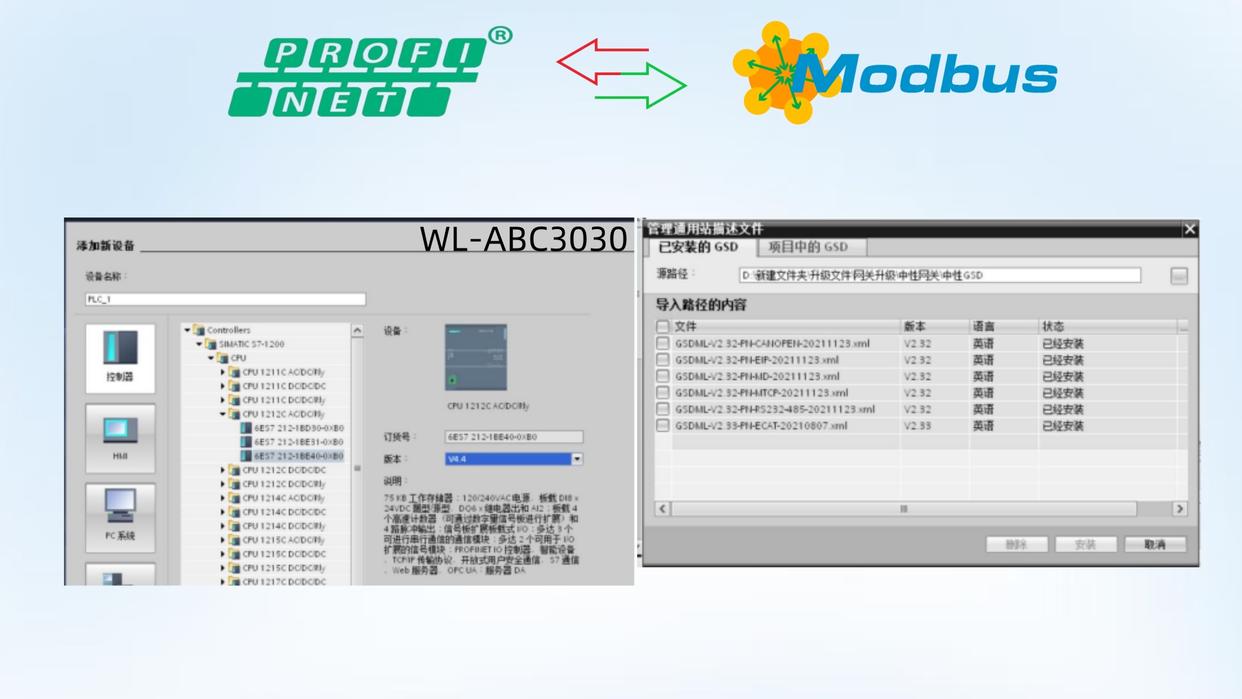

配置流程：首先開啟西門子博圖配置軟件，添加可編程邏輯控制器（PLC）的具體型號，導入Profinet轉ModbusTCP網關的通用站描述（GSD）文件。

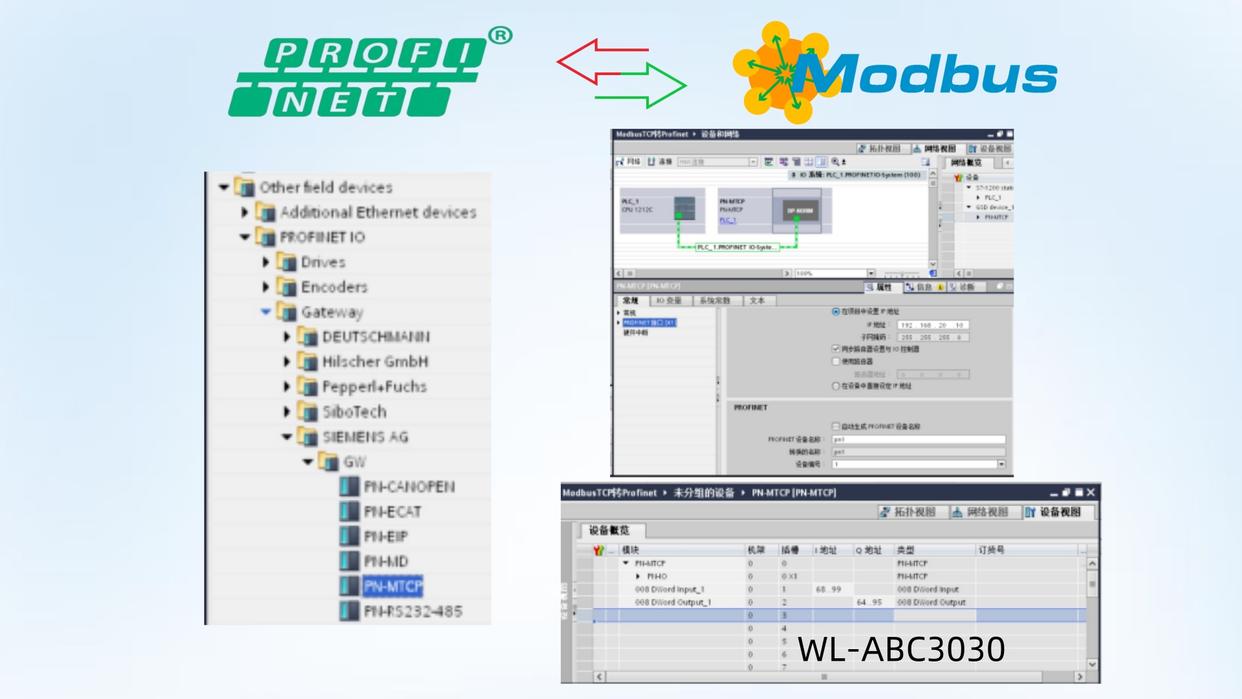

安裝GSD之后，選取與之對應的模塊，設定Profinet轉ModbusTCP網關的IP地址以及設備名稱（在本示例中，設備名稱為PN1，設備IP地址為192.168.20.10）；設定數據的發送與接收長度（可添加更大的長度值）。

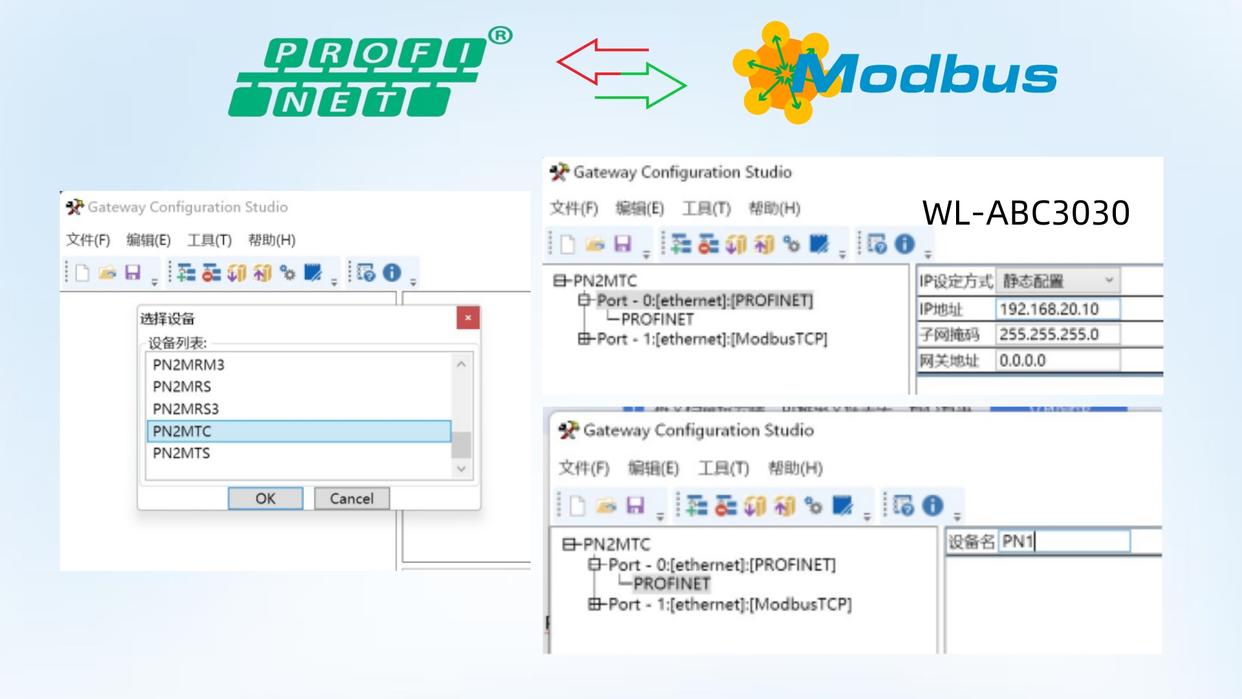

將組態下載至可編程邏輯控制器（PLC），設定好機器人的互聯網協議（IP）地址，開啟網關配置軟件。鑒于Profinet轉ModbusTCP網關充當ModbusTCP客戶端，故選擇PN2MTC。設置Profinet轉ModbusTCP網關Profinet端的互聯網協議（IP）地址以及設備名稱（需與博圖組態保持一致）。

設定Profinet轉ModbusTCP網關于ModbusTCP端的IP地址，增添從站設備的IP地址，開啟從站的地址手冊，設置Profinet轉ModbusTCP網關的讀寫地址。

由圖可得，參數地址區為40000，因此選用功能碼為03的功能碼。寄存器地址自3000起開始計數（鑒于機器人地址從1起計數，而網關地址從0起計數，故而需進行地址偏移-1的操作）。選擇03功能碼以維持寄存器狀態，填寫寄存器地址以及讀取寄存器的數量。如圖所示，自3000起連續17個寄存器的數據（因03功能碼代表40000地址區，所以無需書寫43000）。

在開展寄存器寫入操作時，其原理與此相同。若需對多個寄存器實施寫入操作，則應選用功能碼10，即寫多寄存器功能。針對地址自換算后以3101起始的連續7個寄存器，可選用功能碼10H，精確填寫寄存器地址及數量，將配置下載至網關后，對網關進行重新上電操作，即可使該配置正常投入使用。

本方案面向智能產線物料轉運、自動化倉儲分揀場景，通過Profinet-ModbusTCP協議轉換網關，實現西門子S7-1500PLC（Profinet主站）對ModbusTCP協議機器手臂的遠程控制、點位調度與狀態監控。解決了高端PLC控制系統與通用協議機器人的異構通信難題，支持機器人自動取放、路徑規劃、故障報警等核心功能，適配柔性化生產需求。
