晶振倍頻干擾（即高次諧波輻射）是電磁兼容（EMC）設計中非常棘手的問題，通常表現為在25MHz基頻的5次、7次諧波處（如125MHz, 175MHz等）出現輻射超標。這通常是因?yàn)榫д褫敵龅姆讲?a target="_blank">信號含有豐富的諧波成分，加上PCB布局不當，使其變成了高效的輻射天線。

建議從源頭抑制、路徑切斷到電路優化等以下幾個方面解決：

一、優化PCB布局與布線（成本最低，最常用）

這是解決輻射問題的第一步，很多時候僅僅通過改板就能解決大部分問題。

• 包地處理（Guard Ring）： 使用GND網絡環繞晶振的信號線（特別是輸出端），并在周?chē)蛞慌沤拥剡^(guò)孔（Via）。這能切斷信號向外輻射的路徑，相當于給信號線加了一道“圍墻”。
• 縮短走線長度： 晶振輸出引腳到主芯片的走線必須盡可能短且直，避免走線過長形成天線效應輻射噪聲。
• 底層挖空與鋪地：

①貼片晶振正下方的PCB層（尤其是表層）不能走其他信號線，最好將晶振下方的參考層（如地平面）進行適當?shù)摹巴诳铡碧幚?，或者確保有完整的地平面作為回流路徑。

②如果晶振外殼需要接地，必須確保接地引腳與地平面的低阻抗連接。

• 遠離敏感信號： 晶振走線應遠離USB、網口、射頻等高速或敏感信號線，防止串?dāng)_。

二、增加吸收與濾波電路（硬件整改）

如果改板來不及，或者需要進一步降低輻射，可以在電路中增加元件。

• 串聯電阻/磁珠： 在晶振輸出引腳串聯一個0Ω～33Ω的小電阻（靠近晶振放置），可以抑制高頻諧波的振蕩，減小信號邊沿的過沖和振鈴，從而降低EMI。
• RC吸收電路： 在晶振輸入/輸出引腳對地增加一個RC低通濾波網絡（例如串聯10～100Ω電阻，對地并聯10～100pF電容），可以吸收特定頻段的諧振能量。
• 電源濾波： 在晶振的電源引腳（VCC）處，必須放置去耦電容（通常為0.1μF陶瓷電容），且電容要盡量靠近電源引腳。這能濾除電源線上的高頻噪聲，防止噪聲通過電源線輻射。

三、更換晶振類型（源頭治理）

如果電路板已經定型，無法修改走線，更換晶振型號是直接有效的辦法。

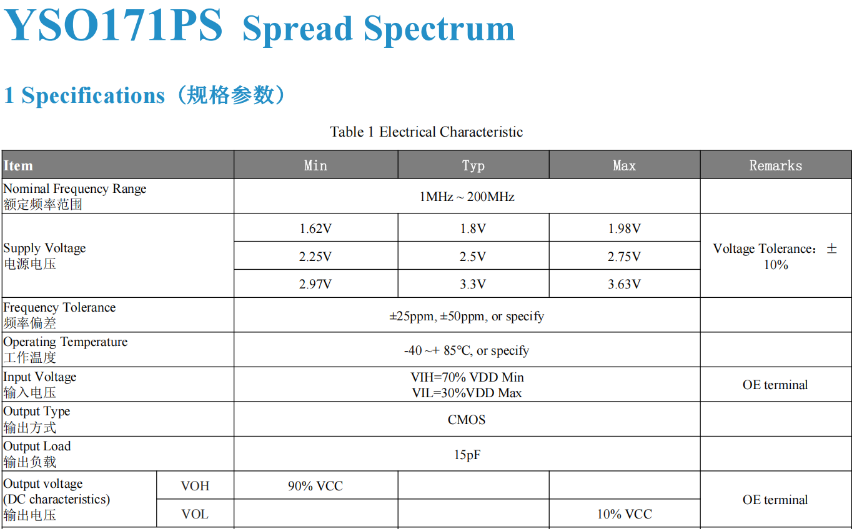

• 展頻晶振（Spread Spectrum）： 這種晶振通過微小的頻率調制，將原本集中在單一頻點的能量分散到一個頻帶范圍內，從而大幅降低峰值輻射功率（通?？山档?0dB以上）。

• 有源晶振（帶使能端）： 相比無源晶振，有源晶振輸出波形質量更好（通常是方波或 clipped sine wave），且驅動能力強，受外圍電路影響小，輻射特性通常優于無源晶振。
• 選擇低EMI型號： 選購時關注晶振的相位噪聲和諧波抑制指標，低相位噪聲的晶振通常諧波能量也較低。

四、屏蔽與隔離（物理手段）

作為最后的大招，適用于輻射非常嚴重的場景。

• 加屏蔽罩： 使用金屬屏蔽罩（Can）將整個晶振及其電路罩住，并確保屏蔽罩與PCB地平面有良好的低阻抗連接（四周打滿過孔）。
• 單點接地： 對于無源晶振，確保其兩個引腳的接地設計合理，避免地環路引入噪聲。

總之建議你先檢查PCB上晶振周?chē)欠褡隽税靥幚?，這是最容易被忽視但效果最好的方法。如果不行，再嘗試在輸出端串聯一個小電阻。
