在智能手機、高性能芯片和汽車電子飛速迭代的今天，一塊小小的芯片背后，藏著無數精密工藝的支撐。激光植球機（Laser Ball Placement Machine）正是半導體封裝領域的“隱形工匠”，它以微米級精度在芯片焊盤上精準植入微小焊球，為BGA（Ball Grid Array）封裝奠定基石。本文將從六大維度，帶你深度拆解這臺“精密儀器”的奧秘。

一、定義與應用：為何它不可或缺？

定義：激光植球機是一種利用激光技術實現微焊球（直徑0.1–0.5mm）自動、高精度植放的半導體封裝設備。它通過激光熔化焊料，結合精密運動系統，將焊球精準定位到芯片的焊盤上，形成可靠的電氣連接點。

核心應用：

消費電子：手機/電腦芯片的BGA封裝（如蘋果A系列芯片、高通驍龍處理器）；

汽車電子：ADAS傳感器、車載芯片的高可靠性封裝；

5G與AI硬件：高速通信模塊、AI加速器的精密制造。

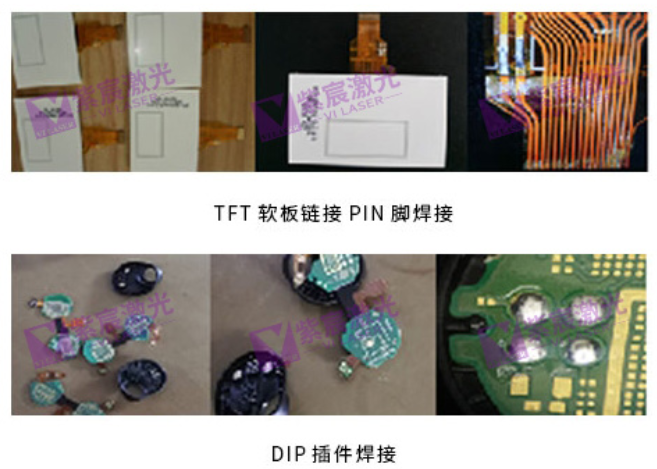

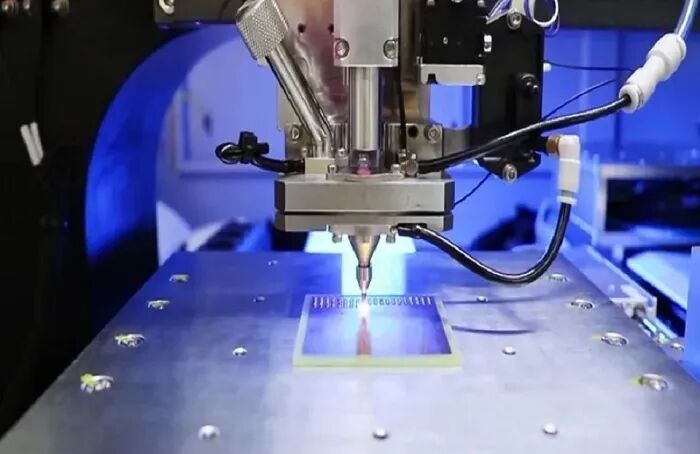

二、工作原理：激光如何“點石成金”？

激光植球機并非簡單“噴焊料”，而是通過四步實現“毫米級操作”：

01

定位：視覺系統（高分辨率工業相機）掃描芯片焊盤，識別坐標；

02

激光熔化：光纖激光器（波長1064nm）聚焦于焊料絲/球，瞬間升溫至焊料熔點（如錫銀合金220°C）；

03

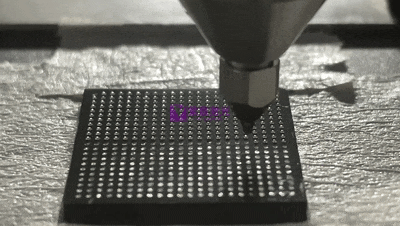

植球：熔融焊料在氣流或機械臂引導下，精準滴落至目標點；

04

冷卻固化：自然冷卻形成穩定焊球，完成封裝。

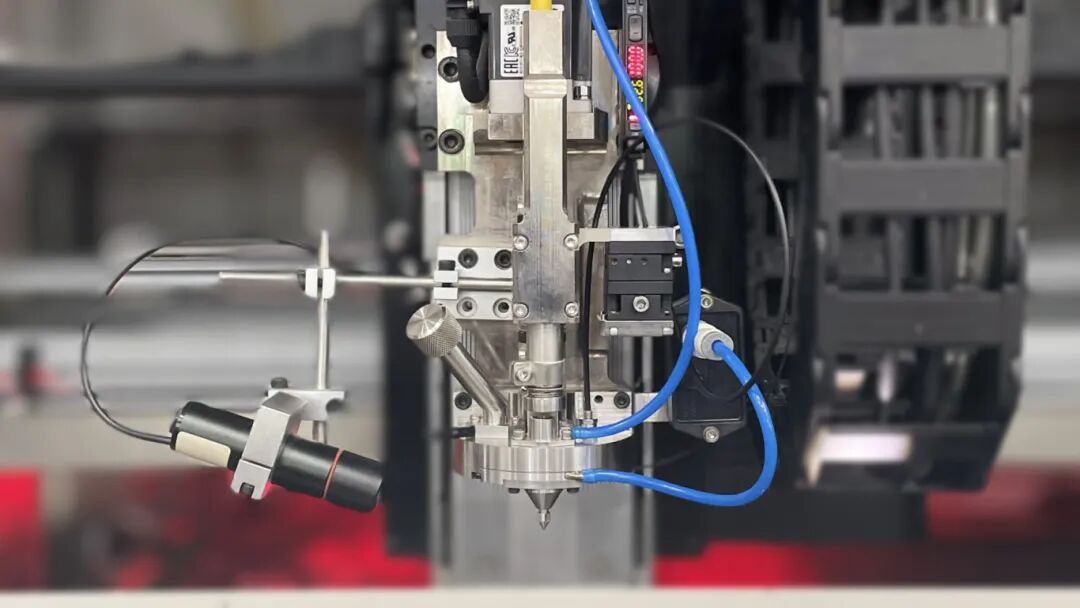

三、核心部件：精密背后的“五臟六腑”

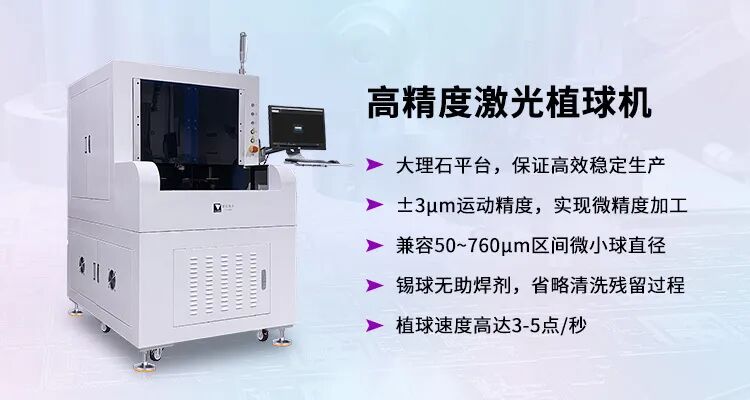

四、關注核心技術參數：判斷設備性能的關鍵

技術參數直接決定設備的適用范圍和加工能力，選型或評估時重點看以下指標：

01

植球精度：對位精度（影響焊點位置一致性）、球徑偏差（影響電氣連接可靠性），高端設備對位精度可達 ±5μm；

02

植球速度：通常以 3-5球/秒，是產能的核心指標，需匹配產線節拍；

03

適用球徑范圍：覆蓋的錫球尺寸越廣，設備柔性越強，比如支持 0.1~0.8mm 球徑可滿足多數消費電子需求；

04

兼容基板尺寸：決定可加工的產品規格，比如支持 50×50mm~200×200mm 基板，適配不同尺寸芯片；

05

植球良率：合格焊點占總焊點的比例，高端設備良率可達 99.8% 以上；

06

激光熱影響區（HAZ）：越小越好，避免高溫?fù)p傷芯片的敏感電路。

五、噴嘴更換壽命：成本控制的關鍵點

噴嘴是激光植球機的“易耗件”，其壽命直接影響生產成本：

清洗頻次：5,000–15,000次植球（取決于焊料類型與使用強度）。

更換觸發條件：

下球不暢或不落球：這是最直接的信號，表明噴嘴內部或孔口有堵塞。

焊接位置偏移：錫球下落路徑因殘留物而改變，導致焊點不居中。

焊球形狀異常：如出現錫球飛濺、大小不一、拉尖等，可能因噴嘴污染影響了熔球的穩定性或氣體流動。

視覺系統檢測到異常：通過相機觀察到噴嘴口有明顯的助焊劑堆積或變色。

聽到異常聲音：落球時聲音變得不清脆。

延長壽命策略：

每日用氮?dú)馇鍧崌娮欤?/p>

選用鍍層噴嘴（如PTFE涂層，減少焊料附著）；

優化工藝參數（降低激光功率，減少熱損傷）。

六、行業趨勢：從“精密”到“智能”

激光植球技術正經歷三大變革：

1

AI深度集成：

機器學習實時分析植球數據，自動修正偏差（如溫度波動、焊盤形變）；

2

微納米級突破：

0.05mm焊球技術商用，支撐3D芯片堆疊（如HBM內存）；

激光波長向紫外波段發展，提升微小焊球控制力。

3

綠色制造：

無鉛焊料普及（符合RoHS標準），激光能耗降低30%；

設備模塊化設計，支持快速切換不同封裝類型。

結語：精密制造的“中國芯”密碼

激光植球機看似低調，實則是半導體產業鏈的“隱形支柱”。隨著AI與納米技術的融合，它正從“精度工具”進化為“智能決策單元”。在國產芯片崛起的浪潮中，掌握激光植球技術，意味著掌握高端封裝的主動權——中國廠商如中微半導體、長川科技已實現國產化替代，2025年全球市場中，中國設備份額預計突破40%。
