微納衛星技術快速發展，太陽敏感器與磁強計、陀螺儀組成聯合定姿系統，廣泛用于太陽方位角測量。但傳統產品存在精度不足的問題，現有補償方法存在參數冗余、誤差源覆蓋不全或流程繁瑣等問題。本文基于紫創測控luminbox的太陽光模擬器搭建標定系統，提出多誤差源高精度補償方法，設計自動化流程，不增成本且適配批量生產，有效提升測量精度。

太陽敏感器的誤差源分析

luminbox

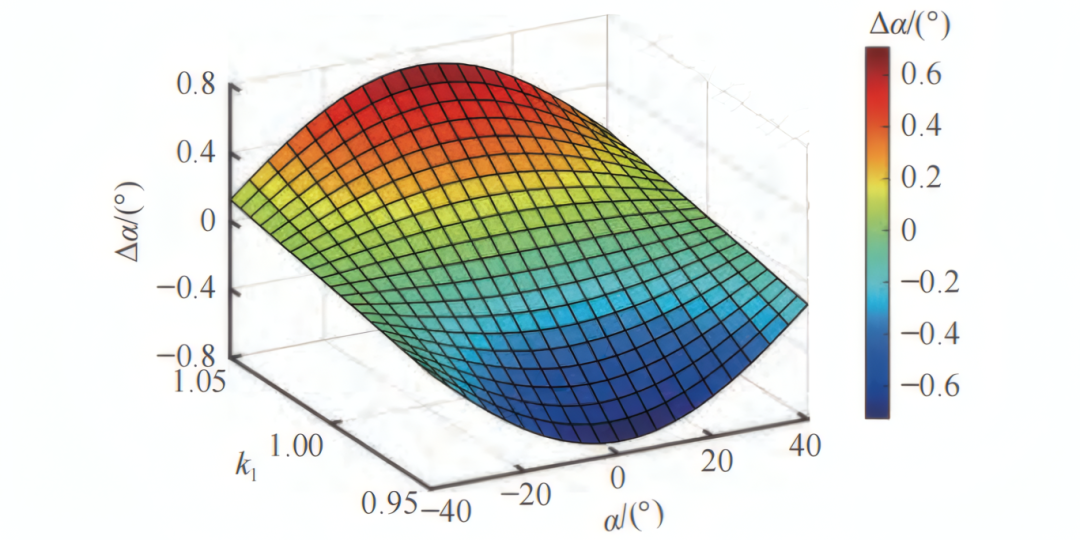

響應系數對太陽敏感器精度影響

1.電流測量誤差：測量鏈路含光生電流轉換、流壓轉換等多環節，存在響應系數偏差、系統偏置及噪聲干擾，導致測量信號與實際光生電流不匹配，響應系數偏移越大、太陽入射角絕對值越小，影響越顯著。

2.機械加工與安裝誤差：為主要誤差源，遮光罩加工易使光線引入器偏離正方形，安裝時會出現中心水平偏移和高度偏差，導致光斑投影偏移，嚴重影響入射角計算精度。

3.忽略遮光罩厚度誤差：遮光罩邊緣厚度不可忽略，雖有斜臺設計仍有影響，厚度會改變光線入射路徑，導致光斑投影與理想模型有差異，厚度和入射角絕對值越大影響越明顯，還會改變視場角范圍。

高精度誤差補償方法

luminbox

誤差補償基于太陽敏感器精確模型，通過標定實驗整定參數。核心流程如下：

針對電流測量誤差，引入比例系數和系統偏置，矯正模數轉換后的電壓信號，消除測量鏈路非線性偏差；

依據矯正后電壓計算x、y 軸系數，建立與光斑面積比例的對應關系，為入射角解算奠定基礎；

綜合機械加工與安裝誤差、遮光罩厚度等參數，分工況建立太陽入射角解算公式，全覆蓋誤差源補償，保障不同入射角度下的測量精度。

基于太陽光模擬器的自動化標定流程

luminbox

1.標定系統組成

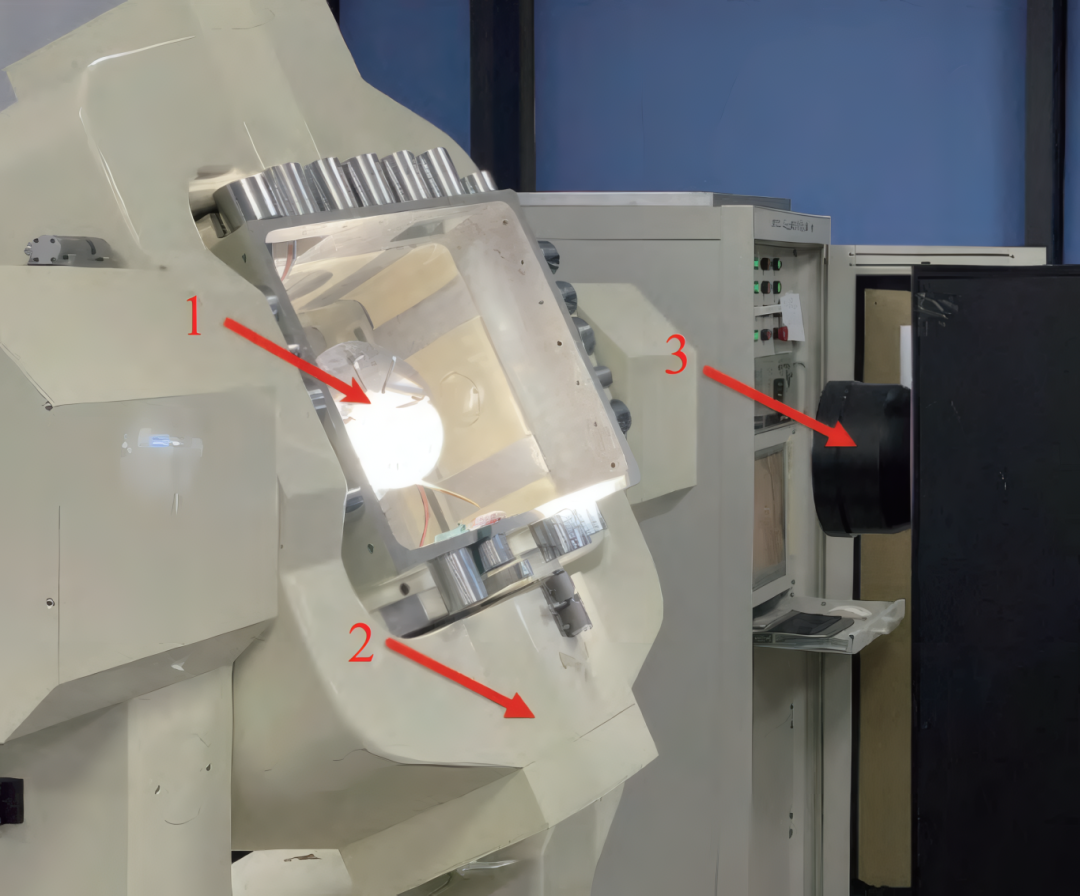

太陽敏感器標定系統

核心設備包括太陽光模擬器、位置精度±2 角秒的高精度轉臺及控制電腦。

2.標定參數

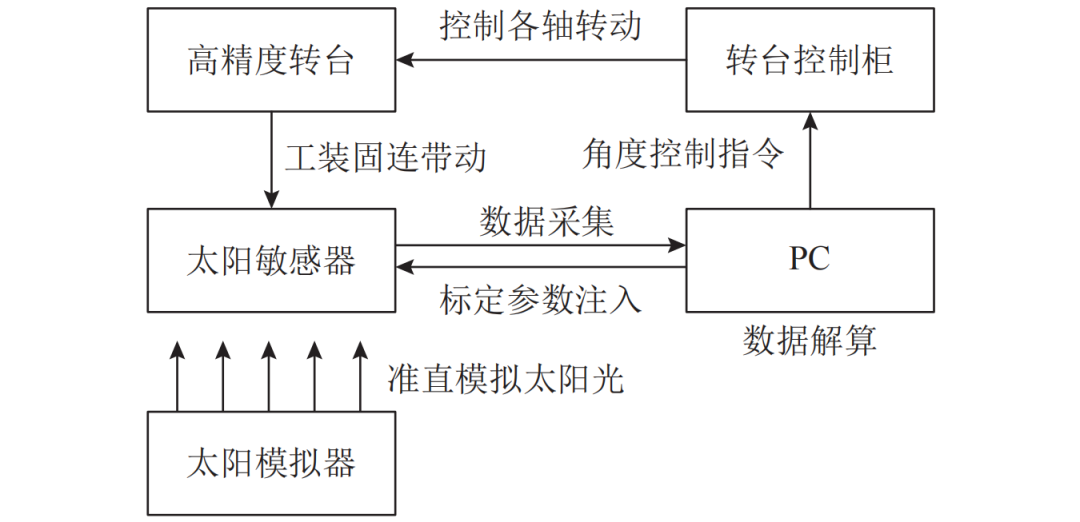

太陽敏感器標定系統的框圖

標定參數分為內參（比例系數、系統偏置、遮光罩尺寸及偏移量等）和外參（太陽光模擬器與轉臺坐標系夾角、敏感器安裝矩陣）。

太陽模擬器參數要求：

太陽模擬器需符合AM0 輻照標準，提供穩定的大氣層外太陽輻照環境，且光束準直性良好、光譜與自然太陽匹配、光斑輻照均勻，以此確保硅光電池光電響應與在軌工況一致，保障標定參數準確及測量精度。

3.標定流程

固定太陽敏感器并連接線纜，完成設備調試；

生成稀疏和稠密的轉臺角度序列，覆蓋±40° 視場；

控制轉臺轉動，同步采集太陽敏感器輸出的光生電流數據；

采用非線性最小二乘法解算標定參數，避免多參數優化不收斂問題；

注入?yún)?shù)并校驗精度，直至滿足要求。

該流程實現全自動化操作，8 小時內可完成 10 臺太陽敏感器標定，大幅提升批量生產效率。

實驗結果與分析

luminbox

選取10 臺同型號太陽敏感器進行測試，以5° 為步長覆蓋視場，半數數據用于參數擬合，半數用于精度評價。

結果顯示：補償前太陽敏感器平均精度為3.072°(1σ)，采用完整補償方法后，平均精度提升至0.177°(1σ)，波動僅0.025°，穩定性優異；與現有 0.5°(1σ) 的標定精度相比，提升約 3 倍。

誤差源影響排序：機械加工與安裝誤差＞忽略遮光罩厚度誤差＞電流測量誤差，驗證了補償方法對核心誤差的有效抑制。

綜上，本文提出的基于太陽光模擬器的高精度補償標定方法，通過全面覆蓋三類誤差源的補償模型和自動化標定流程，顯著提升了太陽敏感器的測量精度和標定效率。實驗證明，該方法補償后精度達0.177°(1σ)，且適配大批量生產，為微納衛星中等精度定姿提供有效解決方案。

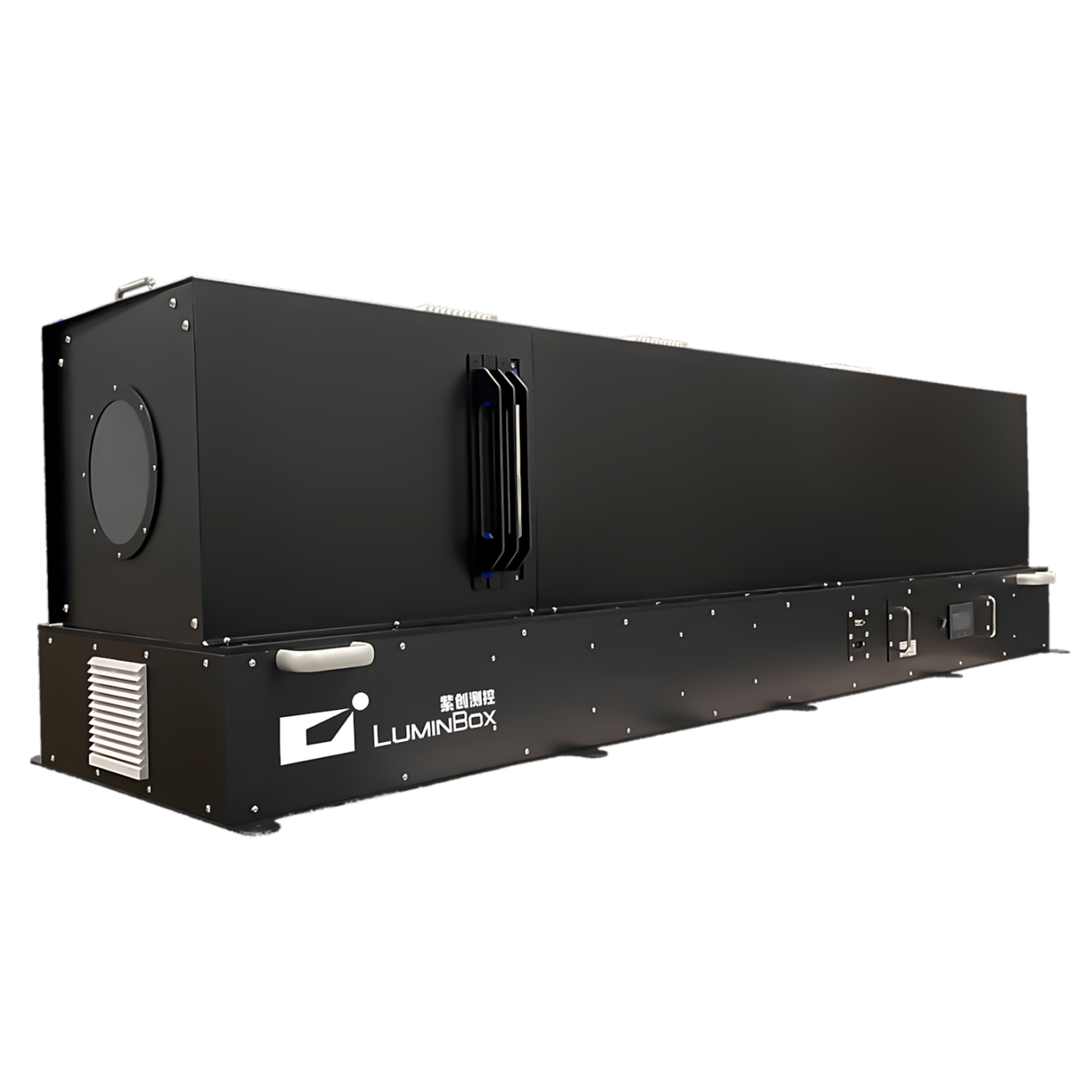

Luminbox全光譜準直型太陽光模擬器

luminbox

紫創測控Luminbox全光譜準直型太陽光模擬器可為太陽敏感器提供高精度測試與性能驗證，能精準模擬自然光環境，支持光譜/ 亮度 / 色溫調控。

全光譜覆蓋：350nm-1100nm光譜，貼近自然光權重

高動態亮度：2 米處20,000-150,000Lux，滿足HUD 亮度響應測試

強光抗擾驗證：直射模擬復現圖像模糊/ 重影問題場景

多場景適應：支持日間/ 夜間 / 隧道等光照動態切換測試

紫創測控Luminbox全光譜準直型太陽光模擬器以精密光學的工程化應用，可有效縮短從基礎研究到工業驗證的周期，為太陽敏感器測試提供可靠的“人工太陽”。將實驗室級創新轉化為產業化能力，助力航空航天、汽車等領域的技術革新。
