“本合集收錄了多款使用KiCad設計的開源客制化鍵盤，是時候復刻一把了”

點擊跳轉，可獲取設計文件

掃碼入群，失效請加微信：opensrc_KLin

本合集涵蓋了60%、100%、120%多種配列鍵盤，不定時更新中~

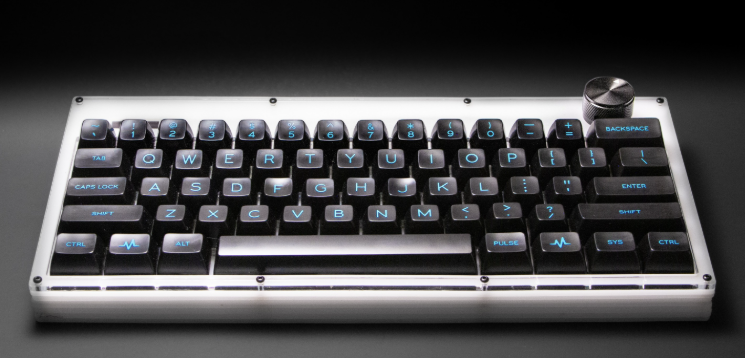

60%配列#01Grabert 60% 配列機械鍵盤

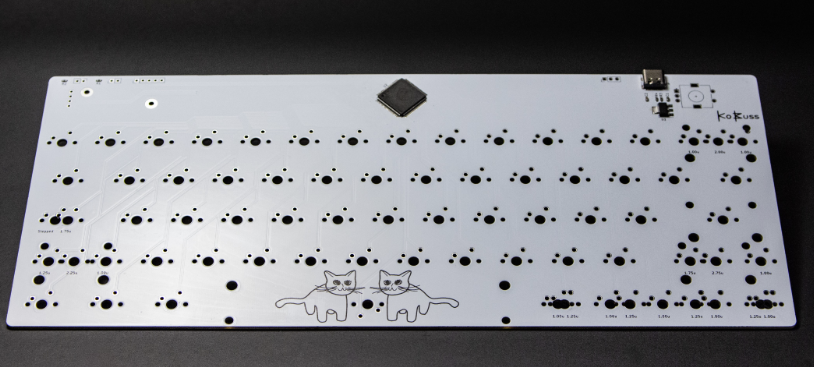

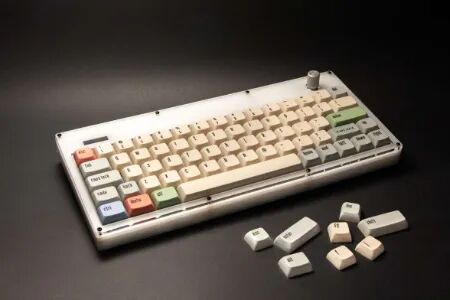

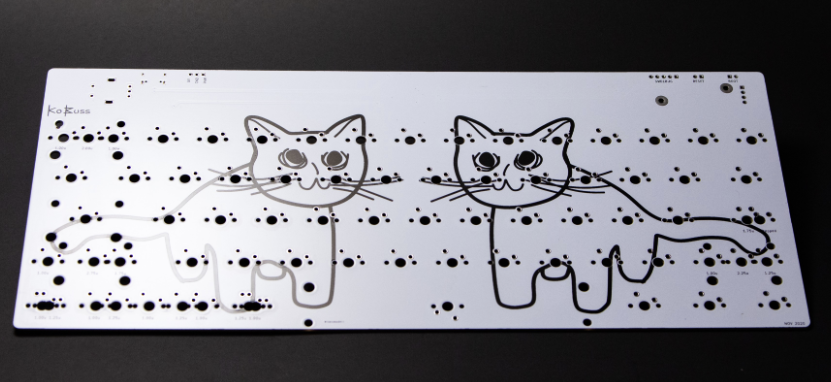

“Grabert”是一款非常優秀的開源機械鍵盤，它采用了QMK固件和VIA配置器，讓用戶可以自由定制鍵盤的布局和功能。鍵盤擁有OLED屏幕、旋鈕開關、 Sandwich Mount外殼、POM開關板等特色功能，非常適合追求個性化輸入體驗的用戶。如果你是第一次自制鍵盤，強烈建議你看看這個項目的組裝指南！

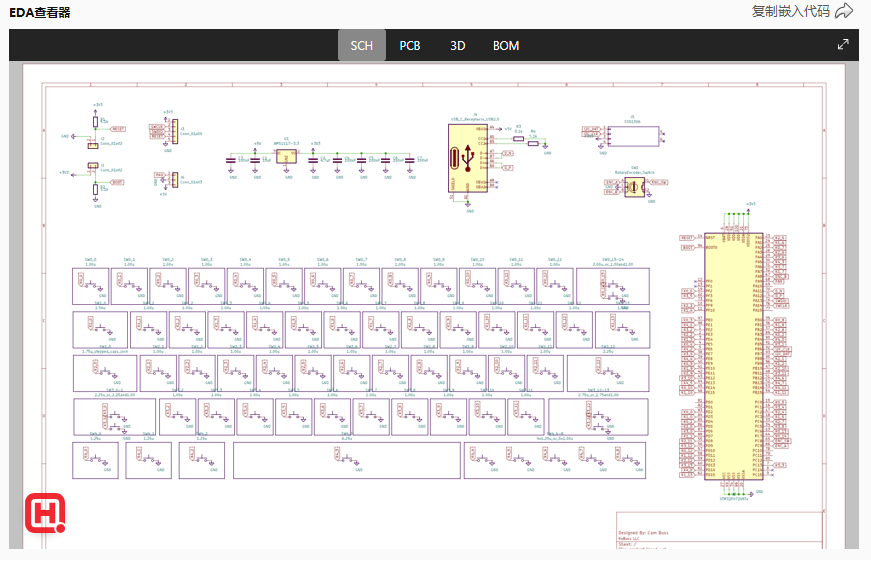

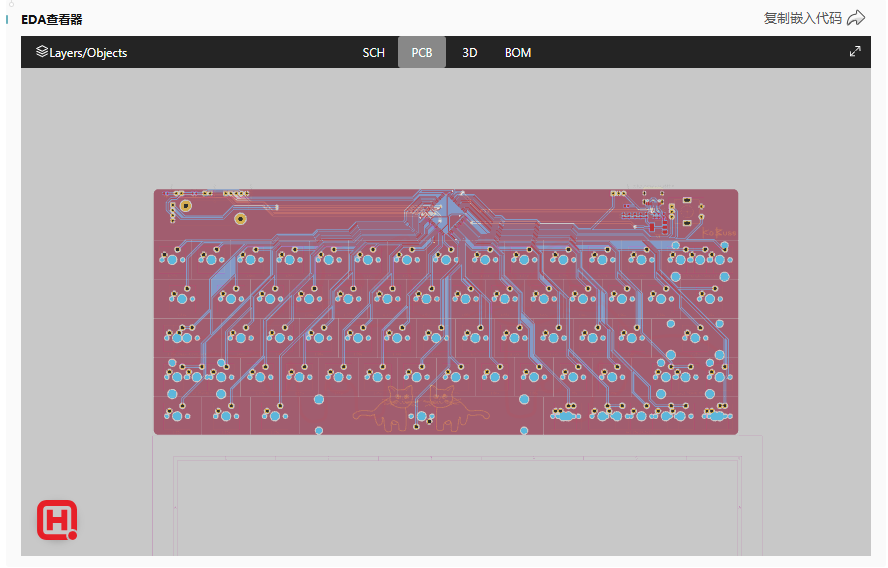

點擊圖片跳轉項目地址，可獲取設計文件

功能與特點

OLED屏幕

旋轉旋鈕

三明治山案

POM開關板

4 布局選項

32位微控制器

開源協議：

MIT License

項目地址：

https://p.eda.cn/d-1333020311334944768

#02Lumberjack 60%配列 客制化鍵盤

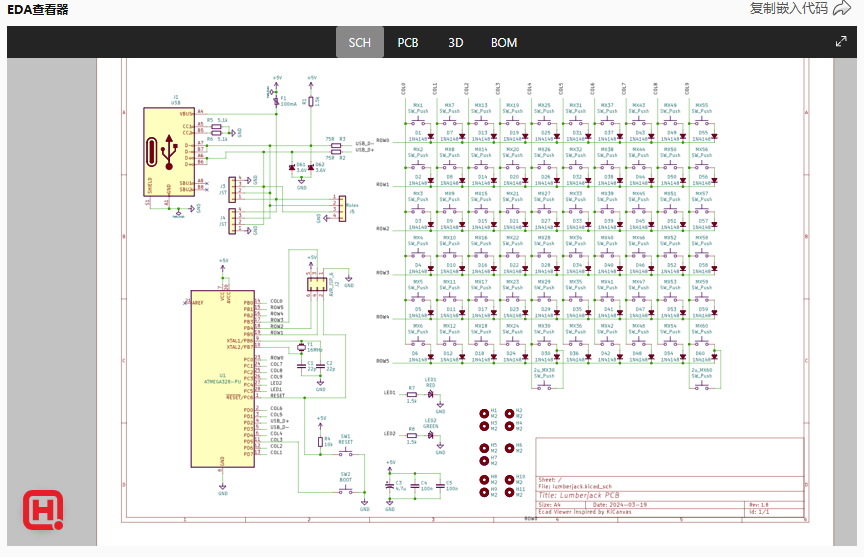

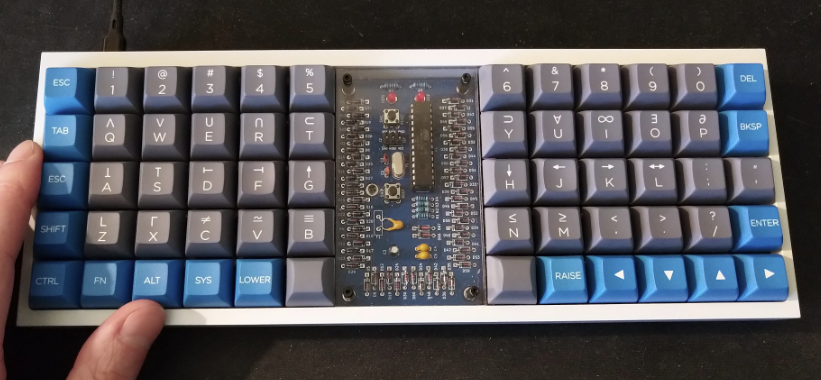

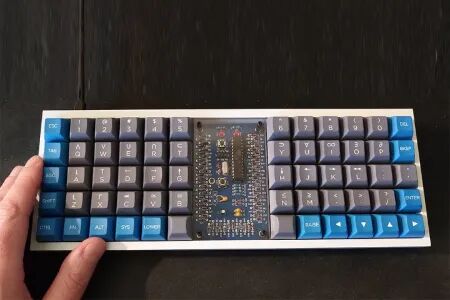

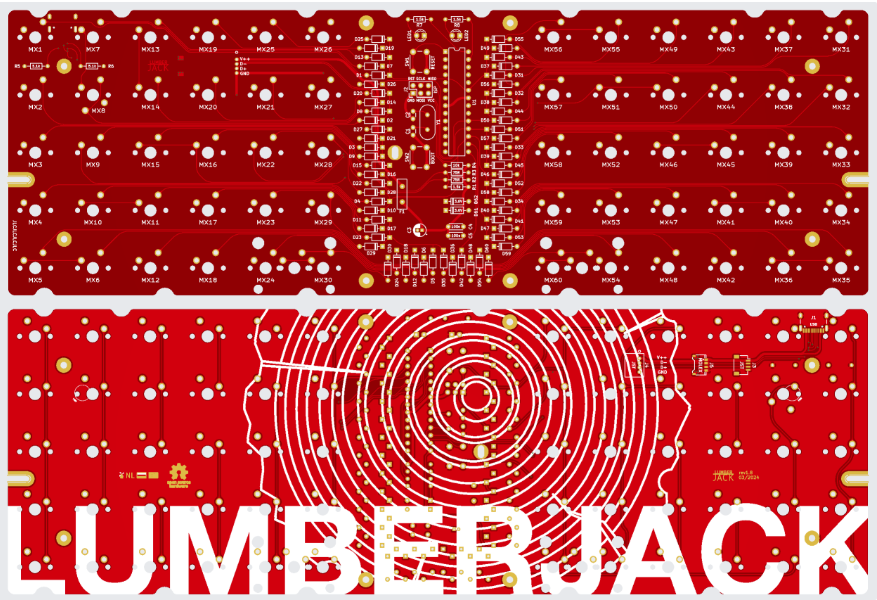

“Lumberjack”是一款采用直插式元件的 5×12 分體式正交線性鍵盤 PCB。

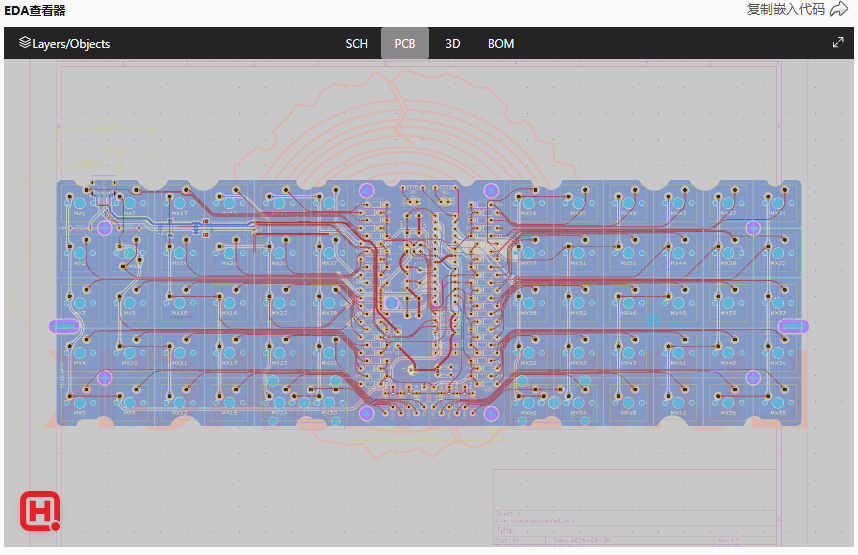

點擊圖片跳轉項目地址，可獲取設計文件

功能與特點

設計為易于組裝，不需要什么焊接經驗。

在標準的 60%配列中實現美學效果。

12 針 USB-C 或 JST 連接器。

無面板或配有 FR4 開關面板。

開源協議：

MIT License

項目地址：

https://p.eda.cn/d-1331934965016821760

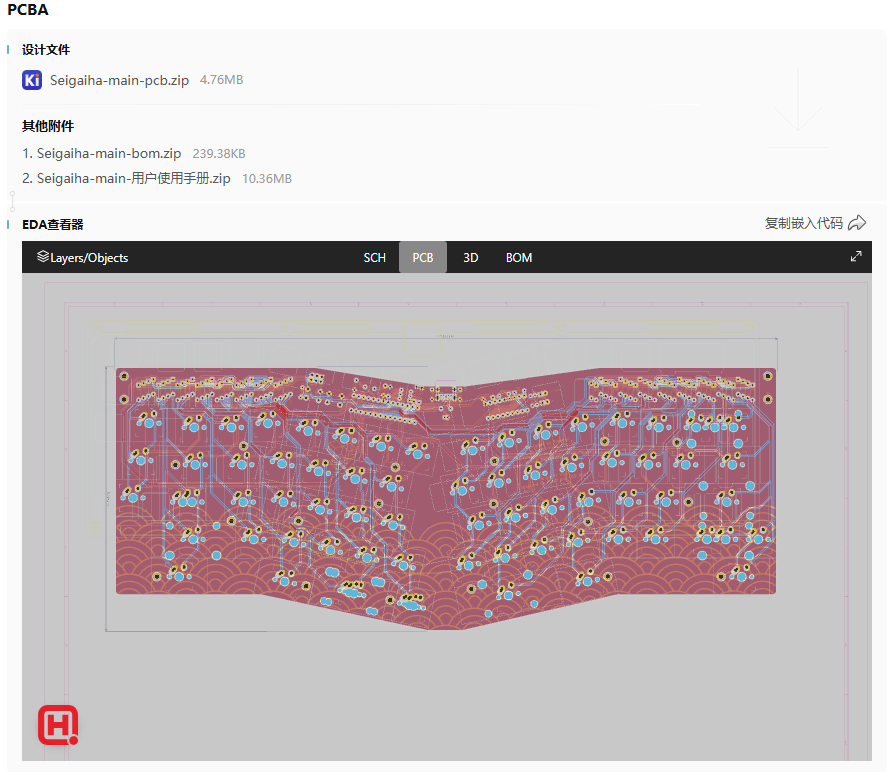

Alice 配列#01Seigaiha Alice人體工學配列直插式鍵盤

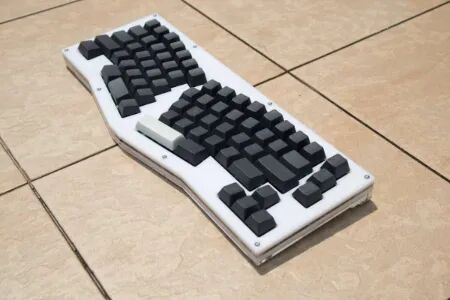

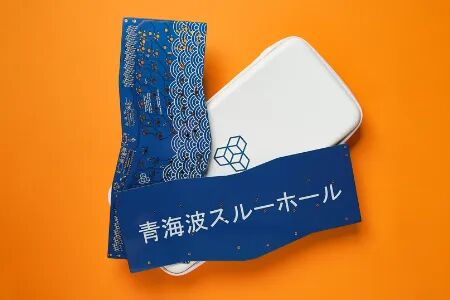

“Seigaiha”這款A(yù)lice布局鍵盤使用插件元器件，降低焊接難度，適配經典TGR Alice鍵盤外殼，并配有試用手冊，指導組裝和固件刷寫。

點擊圖片跳轉項目地址，可獲取設計文件

開源協議：

CC-BY-SA-4.0 license

項目地址：

https://p.eda.cn/d-1331888387719692288

#02Arisu Alice人體工學鍵盤

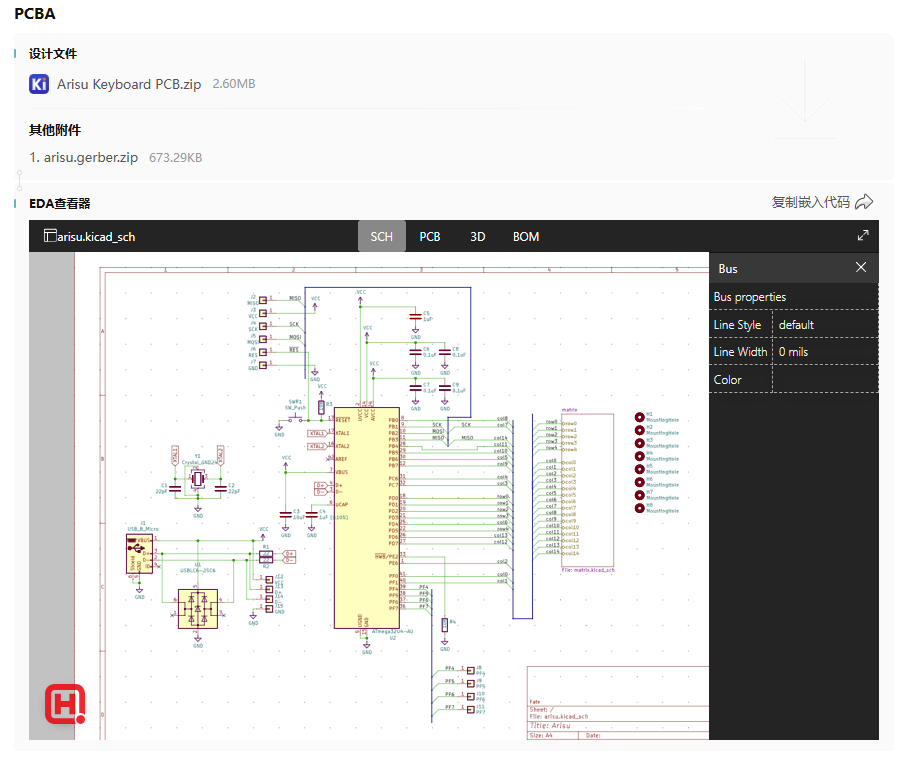

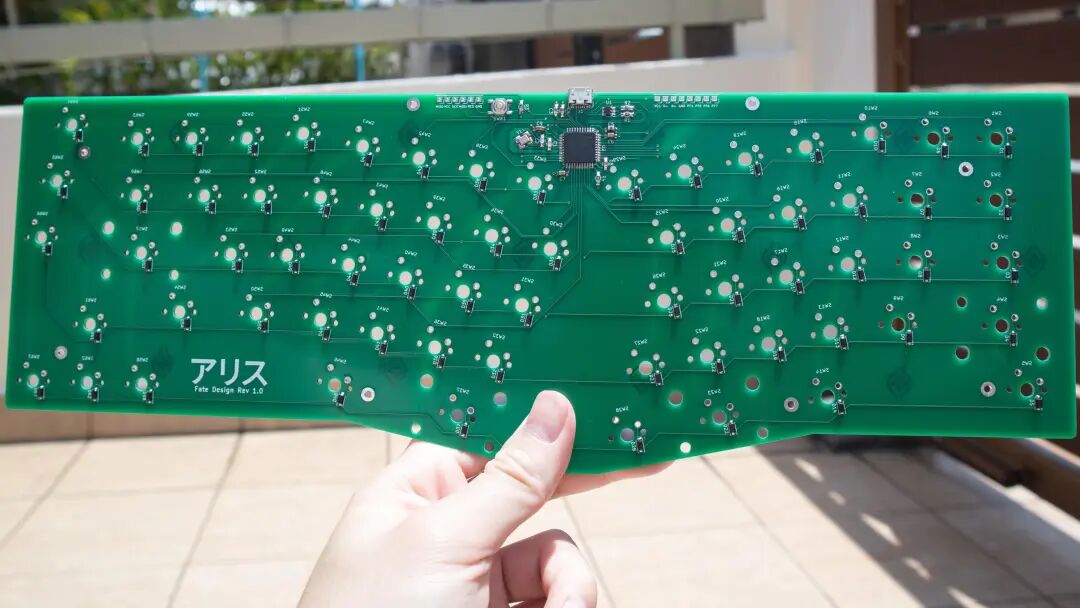

“Arisu”這款鍵盤，采用KiCad設計，布局靈感來自Lyn的EM7和TGR Alice，并將左邊3個按鈕移至右邊。

點擊圖片跳轉項目地址，可獲取設計文件

功能與特點

我去掉了右半部分多余的[B]鍵，并將[N]、[M]、[,]、[.]、[?]行向左移動了0.25U。

把[Esc]、[PgUp]、[PgDn]3個鍵放到右側排列，并增加了方向鍵。

調整了底部，讓1.5U的按鍵不會稍微突出。

開源協議：

MIT license

項目地址：

https://p.eda.cn/d-1331550415036088320

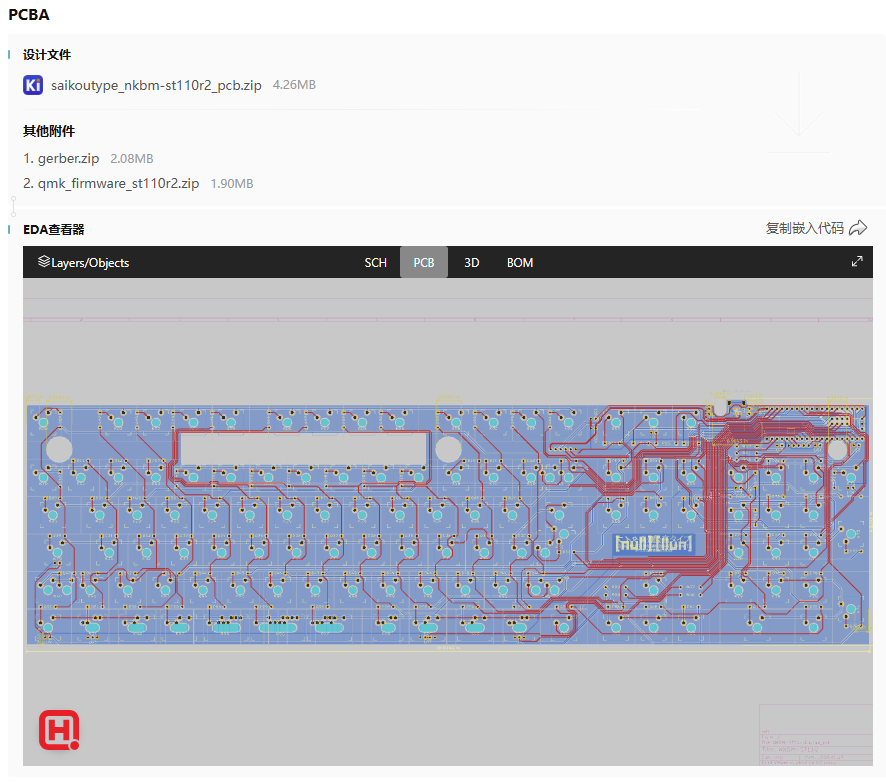

100% 配列#01SaikouType NKBM-ST110r2 104鍵機械鍵盤

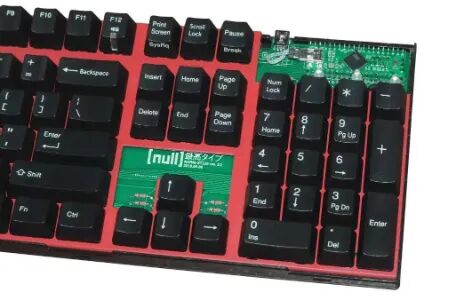

“SaikouType NKBM-ST110r2”是一款開源的櫻桃 MX 軸 104鍵機械鍵盤項目，它采用 Teensy++ 2.0 開發板（AT90USB1286 ）作為主控。使用插件元器件，適配Filco 圣手系列鍵盤外殼。

點擊圖片跳轉項目地址，可獲取設計文件功能與特點

免費開源，基于免費軟件進行設計，遵循 GPL v2.0 開源許可證協議

兼容Filco-Majestouch 系列鍵盤外殼

搭配Filco-Majestouch Convertible 2 或 Rosewill 系列外殼時，支持線纜可拆卸設計

鍵帽下方配備獨立可編程 LED 指示燈

支持 LED 指示燈動畫效果

采用直插器件設計，便于焊接組裝操作

搭載可編程Atmel AVR AT90USB1286 微控制器

搭載 QMK 固件時，支持即時宏錄制功能

通用配列設計，單塊 PCB 即可適配多種鍵盤配列

預留擴展接口，可用于功能改裝及擴展模塊接入

藍牙擴展模塊處于原型開發階段-TBD

開源協議：
GPL v2.0

項目地址：
https://p.eda.cn/d-1332917132706447360

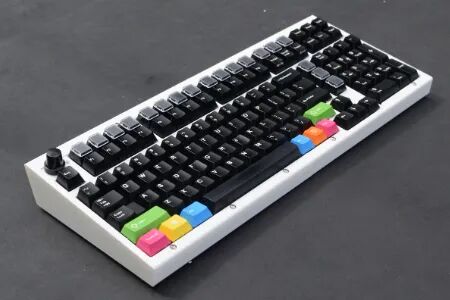

120% 配列#01Boston 緊湊型 120% 鍵盤

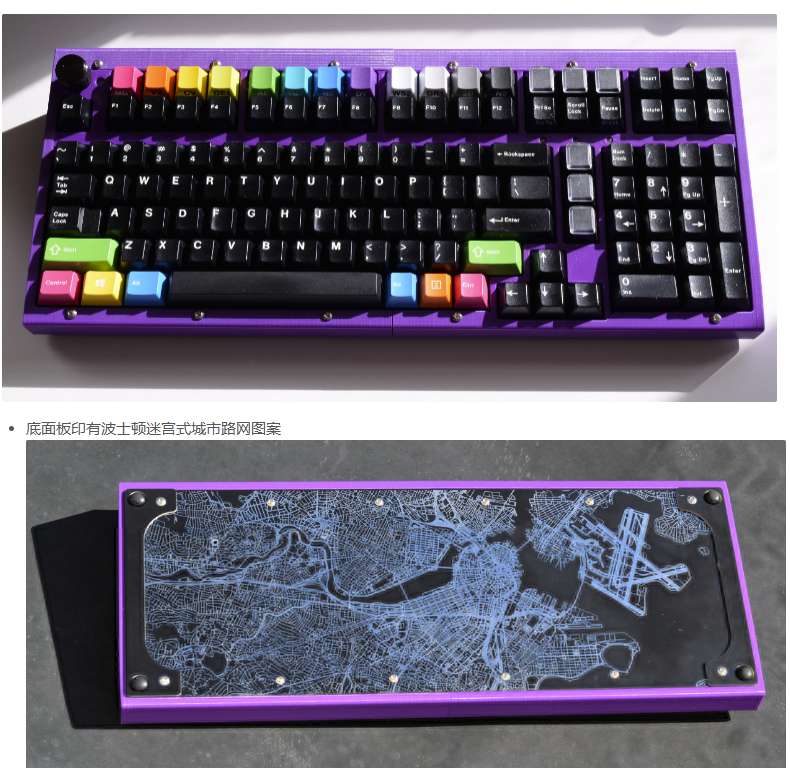

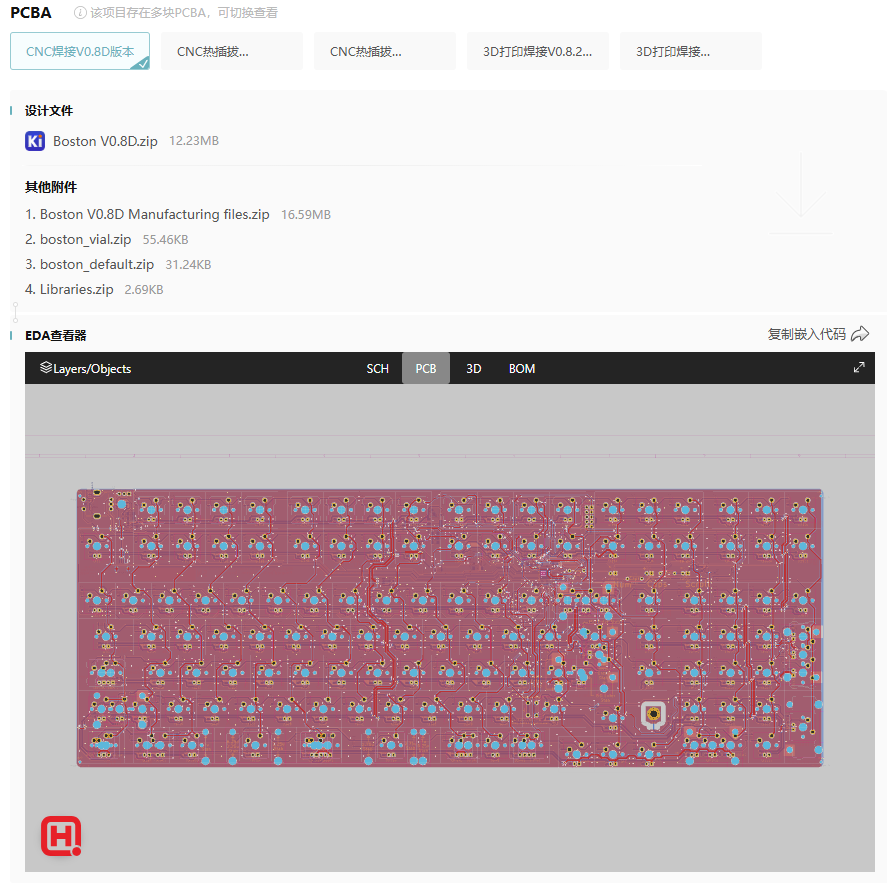

“Boston”是一款緊湊的120%配列鍵盤，配備 18 個可編程按鍵和1個多媒體旋鈕，其尺寸比全尺寸鍵盤窄 2 個按鍵單位，僅比 96 配列鍵盤寬約 1.5 個按鍵單位。

點擊圖片跳轉項目地址，可獲取設計文件功能與特點

緊湊利落的客制化鍵盤，配備 18 枚可編程按鍵，機身尺寸比全尺寸鍵盤窄 2 個按鍵單位，僅比 96 配列鍵盤寬約 1.5 個按鍵單位。

多版本設計，支持 3D 打印外殼與CNC鋁合金外殼，兩個版本均有熱插拔和焊接設計；

采用標準美式配列，共 121 枚按鍵

退出鍵（Escape）上方配備可編程旋鈕；

全尺寸數字小鍵盤，含 2 按鍵單位寬度的 “0” 鍵

搭載傳統 2×3 排布的插入 / 刪除 / 起始 / 結束 / 上翻頁 / 下翻頁導航鍵區

除可編程按鍵外，其余按鍵均可兼容 GMK 基礎鍵帽套裝

配備 RGB LED 層位狀態指示燈

支持ISO配列回車鍵、ISO配列左移鍵、分體式退格鍵、分體式數字小鍵盤 “0” 鍵、分體式空格鍵，以及無鋼板（WKL）底行配列

可選裝直插式 LED 背光（僅支持整區調光）——僅限焊接版本。該功能未在新款印刷電路板中測試，但大概率仍可正常

使用 USB-C 接口

搭載運行 QMK 固件的 STM32F072 主控芯片，電路設計源自Austin鍵盤

采用 Gondolindrim/Acheron 開源項目的單鍵復位電路

支持 QMK 與 Vial 開源鍵盤固件

約 6.5° 的輸入傾角

開源協議：
CERN OHL-W

項目地址：
https://p.eda.cn/d-1332965325573980160
